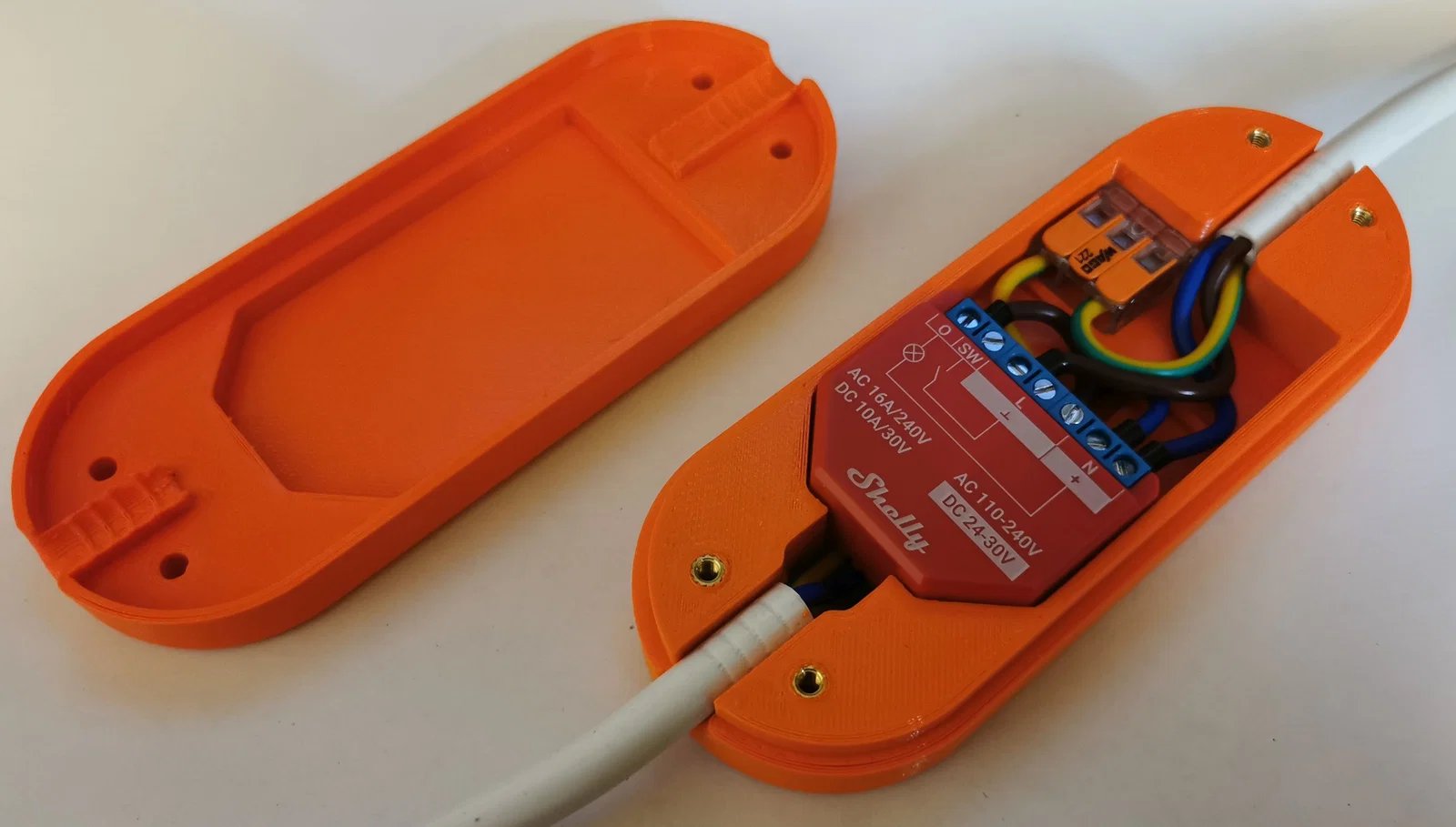

Vỏ dây cho Shelly 2 (cordcase) / Schnurgehäuse cho Shelly 2

Vỏ này dùng cho module Shelly 2.
Có thể gắn tối đa 2 terminal Wago-221.

Với dây có đường kính ngoài 8mm thì không cần thêm strain relief. Với dây mỏng hơn có thể cần dùng dây rút (zip-tie).

Để lắp phần nắp (top), cần 4 con ốc M3x20mm đầu chìm (countersunk) và 4 insert M3 ép nhiệt (heated inserts).
Để chắc hơn, nên ép heated inserts từ mặt dưới của phần đế.

Thiết lập in (Print settings):

Layer height: 0,2mm
Infill: 20%
Khuyến nghị in bằng PETG.

Vỏ này được thiết kế cho module Shelly 2.
Có thể đặt tối đa 2 kẹp Wago-221 trong vỏ.

Với dây dẫn đường kính 8mm thì không cần thêm chống tuột dây (Zugentlastung). Với dây mỏng hơn có thể dùng dây rút làm chống tuột.

Khi lắp ráp cần 4 vít đầu chìm M3x20mm và 4 insert M3 ép nhiệt.
Để ổn định hơn, có thể ép các insert từ phía dưới lên.

Thiết lập in (Druckeinstellungen):

Layer height: 0,2mm
Infill: 20%
Vật liệu: PETG.
