Giá treo tường xe đạp road (Rennrad- Wandhalterung)

Bên dưới có mô tả tiếng Đức.

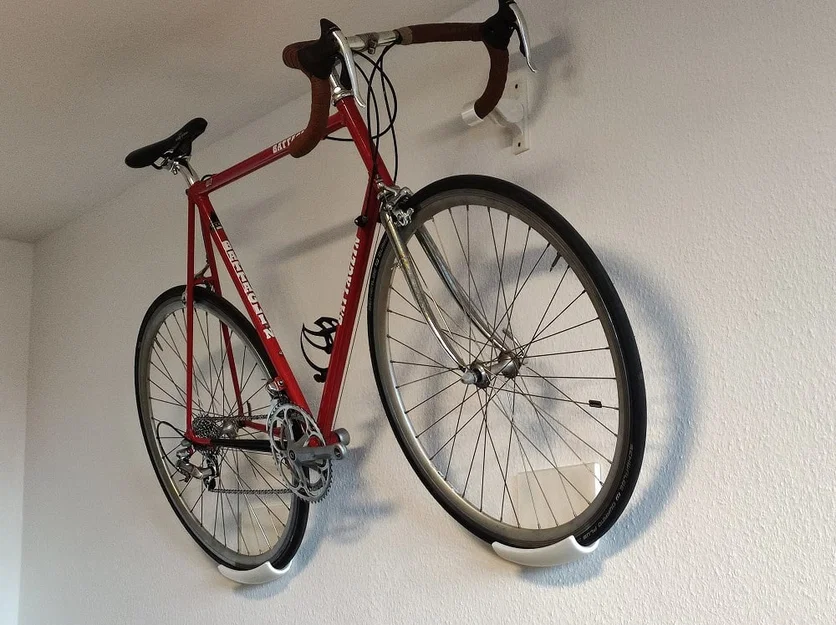

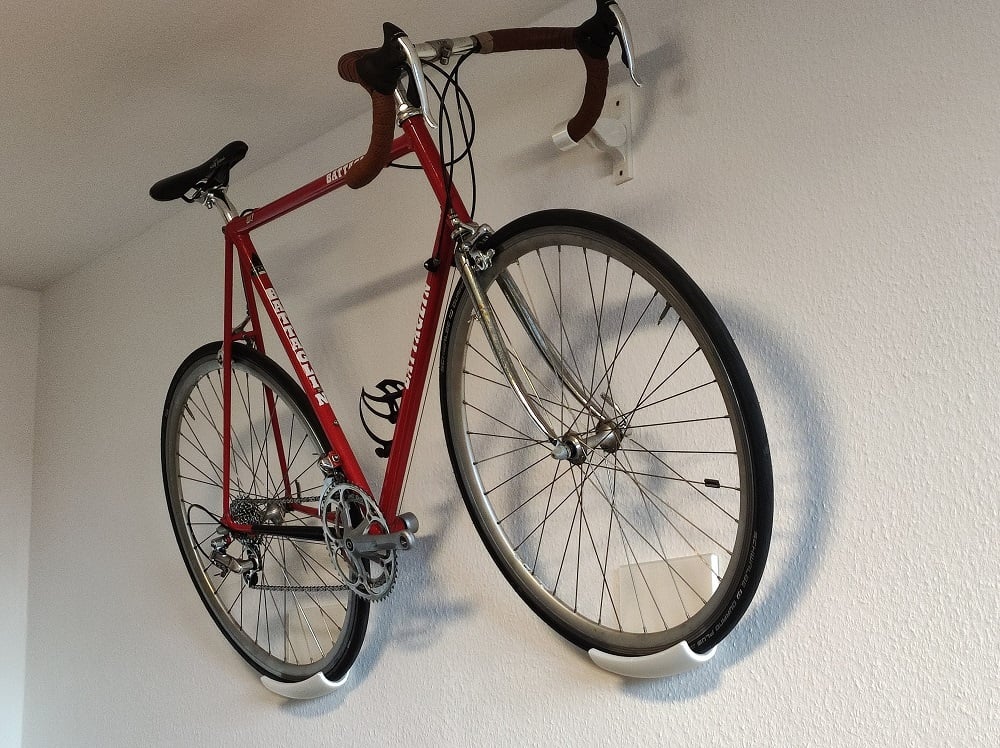

Mẫu này là một giá treo tường dễ in cho xe đạp road.

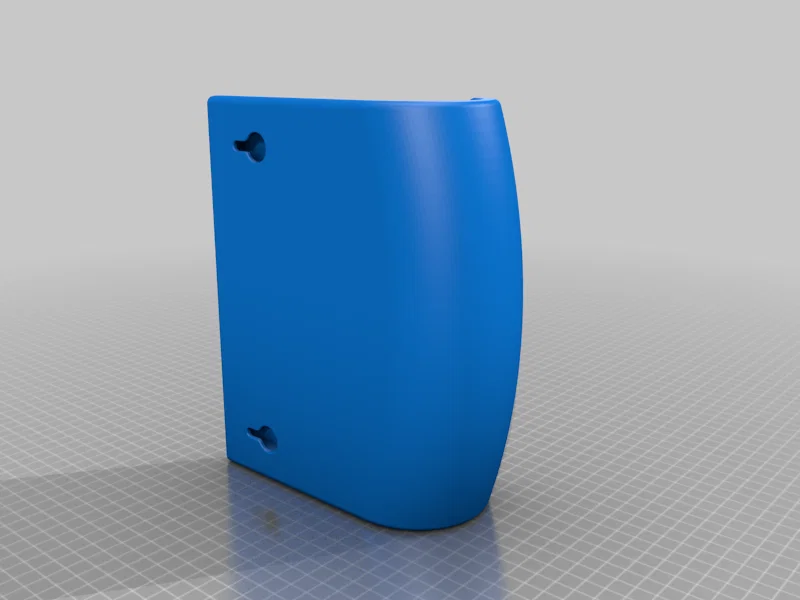

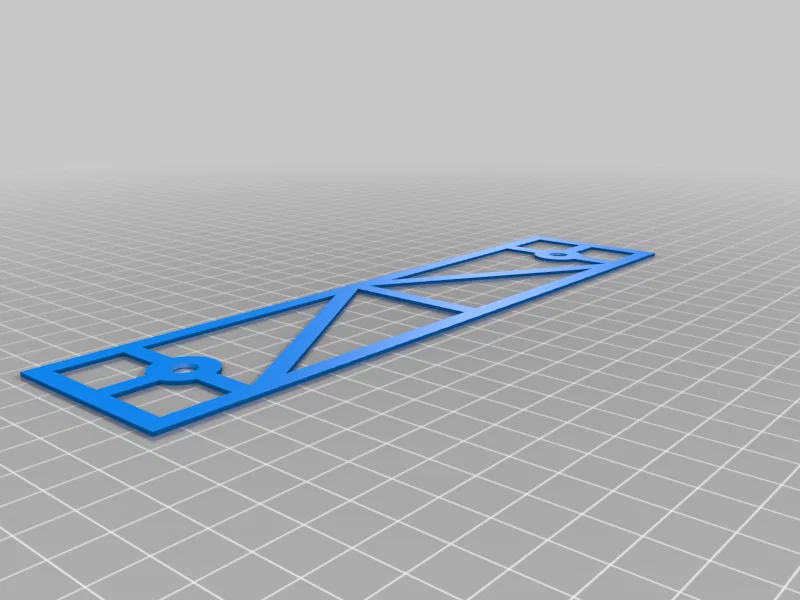

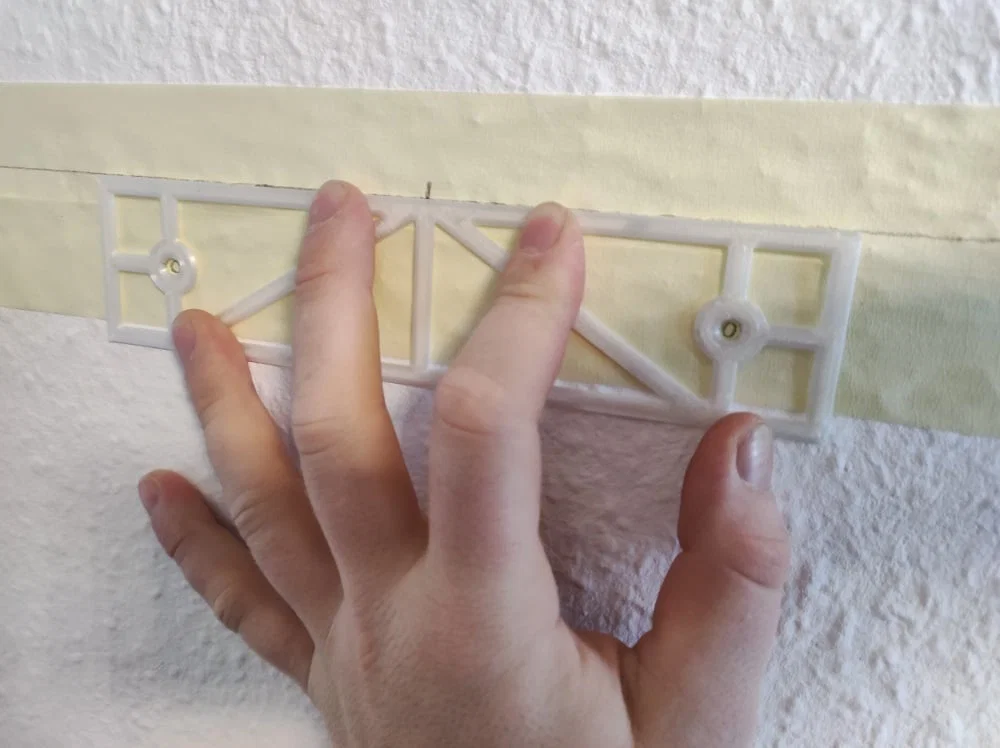

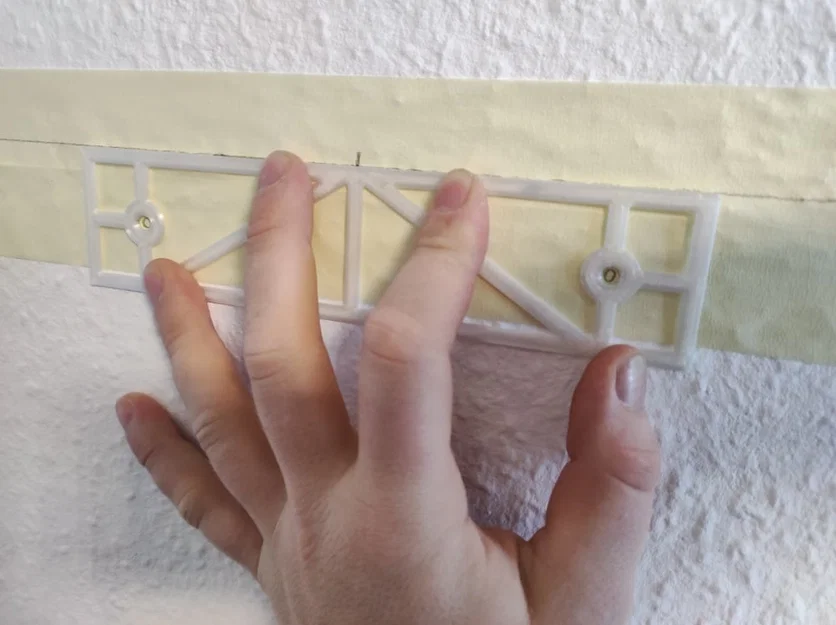

Để lấy dấu các lỗ khoan cho bộ giữ bánh xe, bạn có thể dùng bản mẫu khoan (drilling template). Trước tiên đo khoảng cách giữa hai trục bánh (axles) của xe. Sau đó dùng thước thủy (spirit level) để kẻ một đường ngang trên tường. Đường này sẽ là mép trên của các bộ giữ bánh. Tiếp theo kẻ hai đường dọc với khoảng cách đúng bằng khoảng cách trục của xe. Rồi áp bản mẫu khoan lên như trong hình và đánh dấu các điểm khoan.

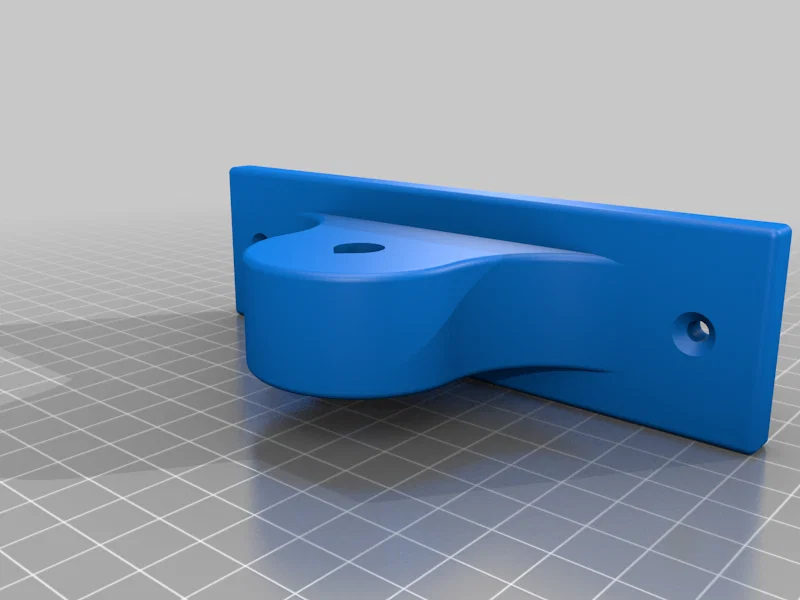

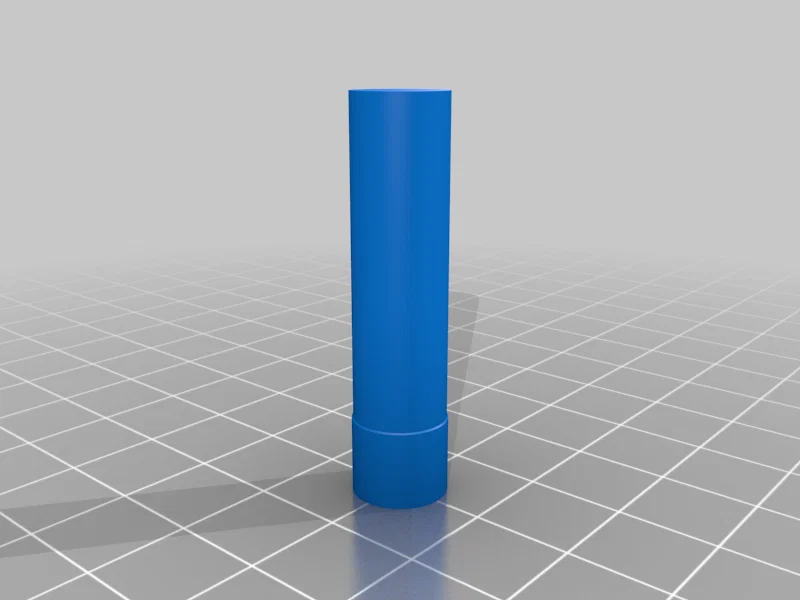

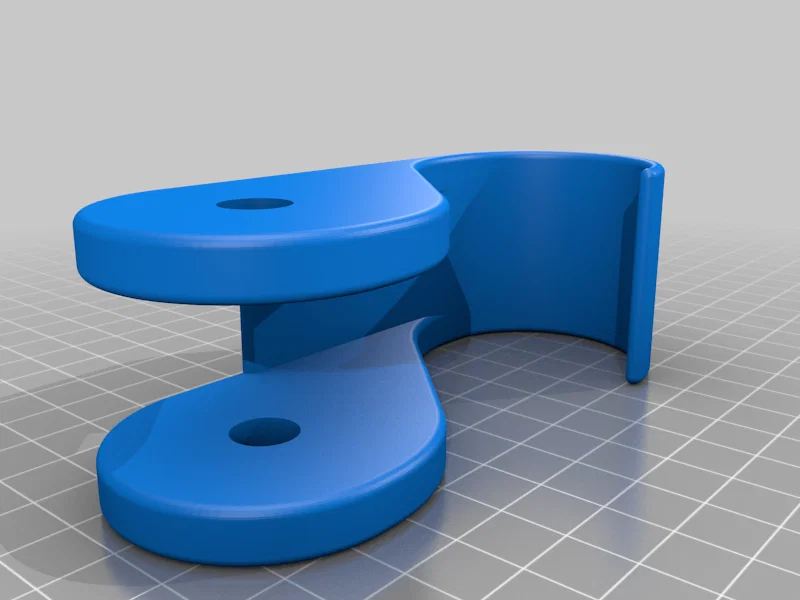

Để lắp bộ giữ cho ghi-đông, bạn cần ấn chốt (axle) xuyên qua các lỗ. Lưu ý chốt có một đầu đường kính nhỏ và một đầu đường kính lớn. Đầu đường kính lớn nên vừa khít với lực ấn nhẹ vào lỗ. Nếu không khít, hãy thử chỉnh scale trong slicer.

Để khoan lỗ cho bộ giữ ghi-đông, đặt xe lên các bộ giữ bánh và đánh dấu vị trí khoan thông qua các lỗ.

Để gắn các giá đỡ bánh xe lên tường, mình khuyến nghị in luôn bản mẫu khoan. Trước hết đo khoảng cách giữa các trục của xe. Giờ kẻ một đường ngang ở độ cao mà sau này sẽ là mép trên của giá đỡ bánh. Tiếp theo đánh dấu thêm hai đường dọc theo đúng khoảng cách trục. Sau đó bạn chỉ cần áp bản mẫu khoan lên như trên hình và vẽ/dò theo để lấy dấu các lỗ.

Tiếp theo là lắp bộ giữ ghi-đông. Chốt có hai đường kính khác nhau. Phần nhỏ hơn phải luồn qua lỗ dễ dàng, còn phần lớn hơn nên hơi chặt trong lỗ để không bị tuột ra. Nếu không đúng như vậy, mình sẽ chỉnh lại scale trong slicer một chút rồi in lại chốt.

Để xác định vị trí cho bộ giữ ghi-đông, nên dựng bánh xe vào các giá đỡ bánh, ướm tay bộ phận này vào vị trí và lấy dấu lỗ khoan thông qua các lỗ.
