Bộ chuyển đổi quạt 40mm cho Creality Ender-3 V3 KE

Hướng dẫn chi tiết cách nâng cấp quạt tản nhiệt cho máy in!

Mô hình này không tương thích với giá gắn G-sensor gốc! Bạn cần sáng tạo nếu muốn hiệu chuẩn máy in bằng G-sensor (cảm biến này chỉ dùng để hiệu chuẩn, không cần thiết khi in). Có thể dán nó lên đầu in bằng băng dính hai mặt? Hoặc khoan lỗ để bắt vít lên trên? Hay in một bộ chuyển đổi khớp với các lỗ thông hơi ở bên cạnh và phía trên vỏ đầu in?

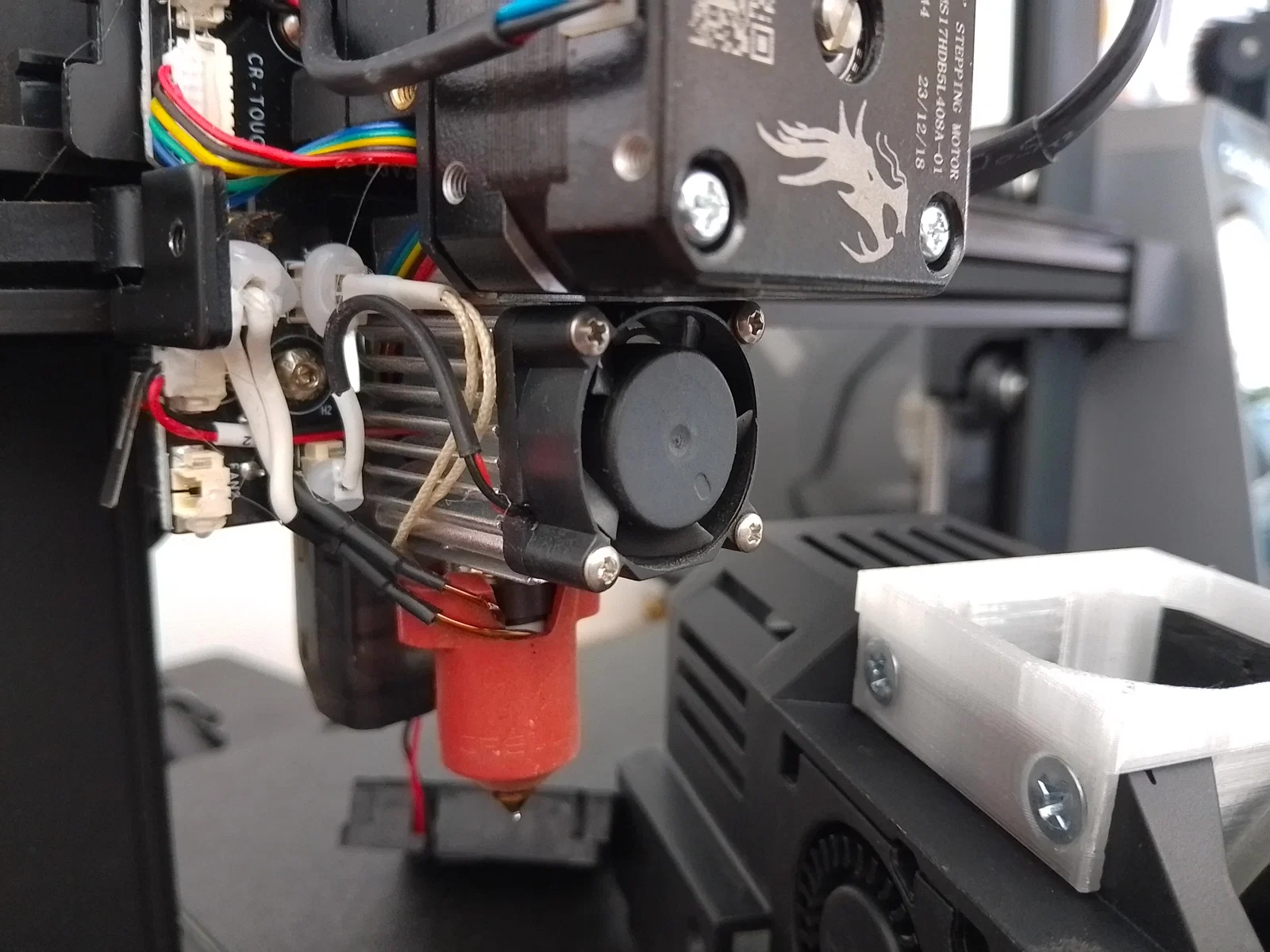

Tôi đã thiết kế các bộ chuyển đổi này cho quạt 40mm sau khi quạt hotend gốc trên Ender-3 V3 KE của tôi bắt đầu kêu lạch cạch chỉ sau hai tháng sử dụng. Thay vì mua quạt 25mm mới, tôi chọn dùng quạt Noctua. Máy in của tôi dùng nguồn 24V nên tôi đã mua quạt NF-A4x10 24V.

Bộ chuyển đổi quạt hotend

In không cần hỗ trợ (supports). Tôi dùng nhựa PETG với lớp in 0.2mm.

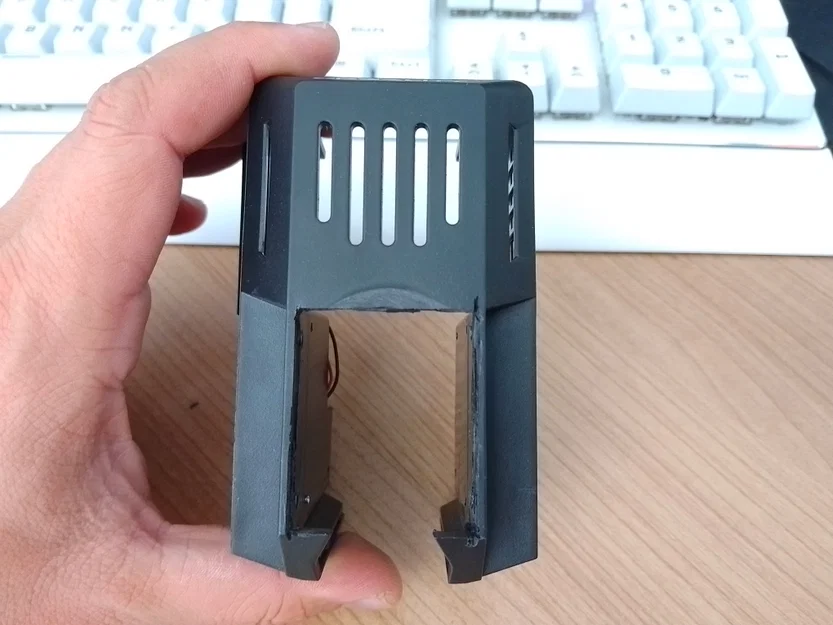

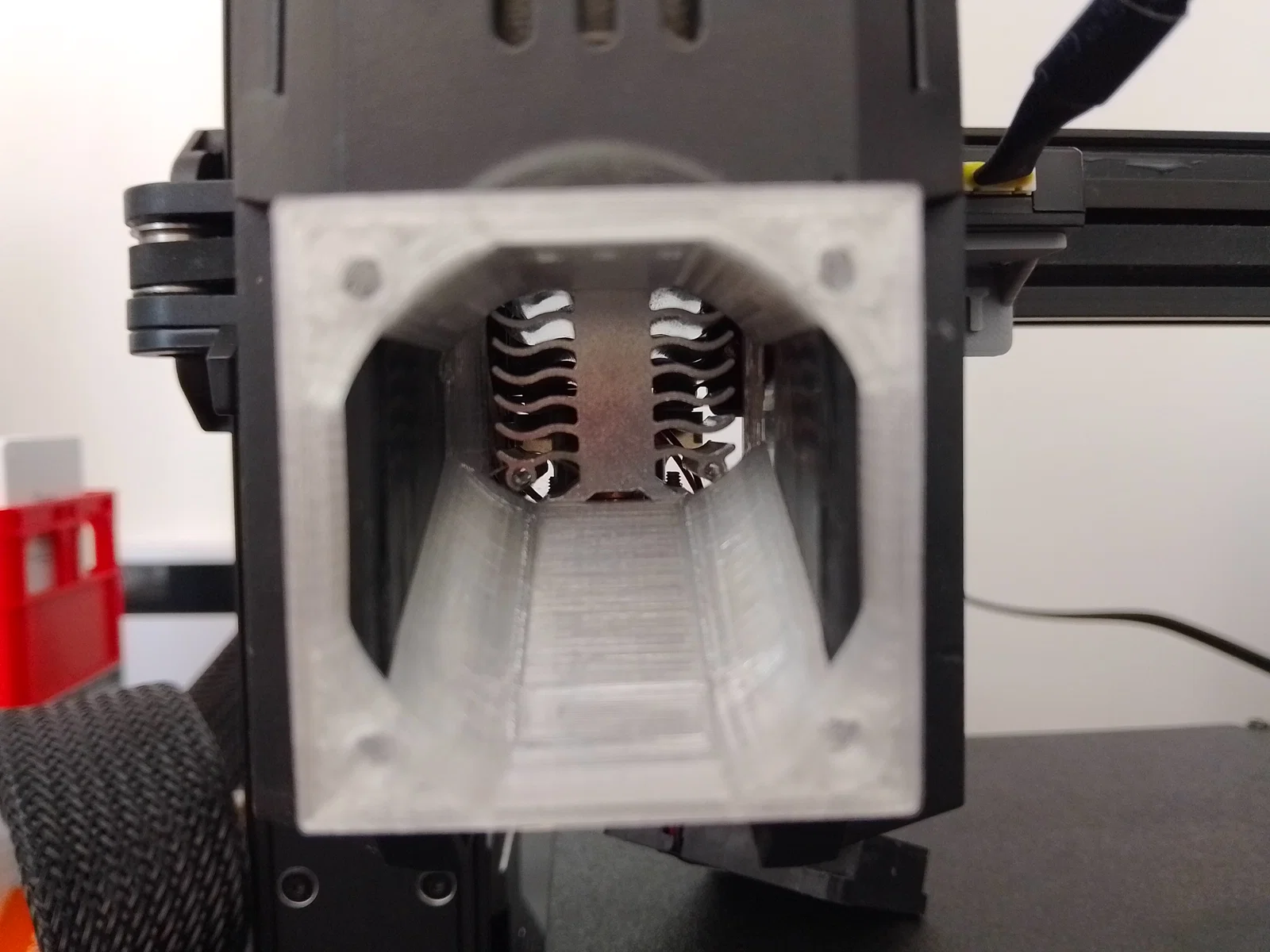

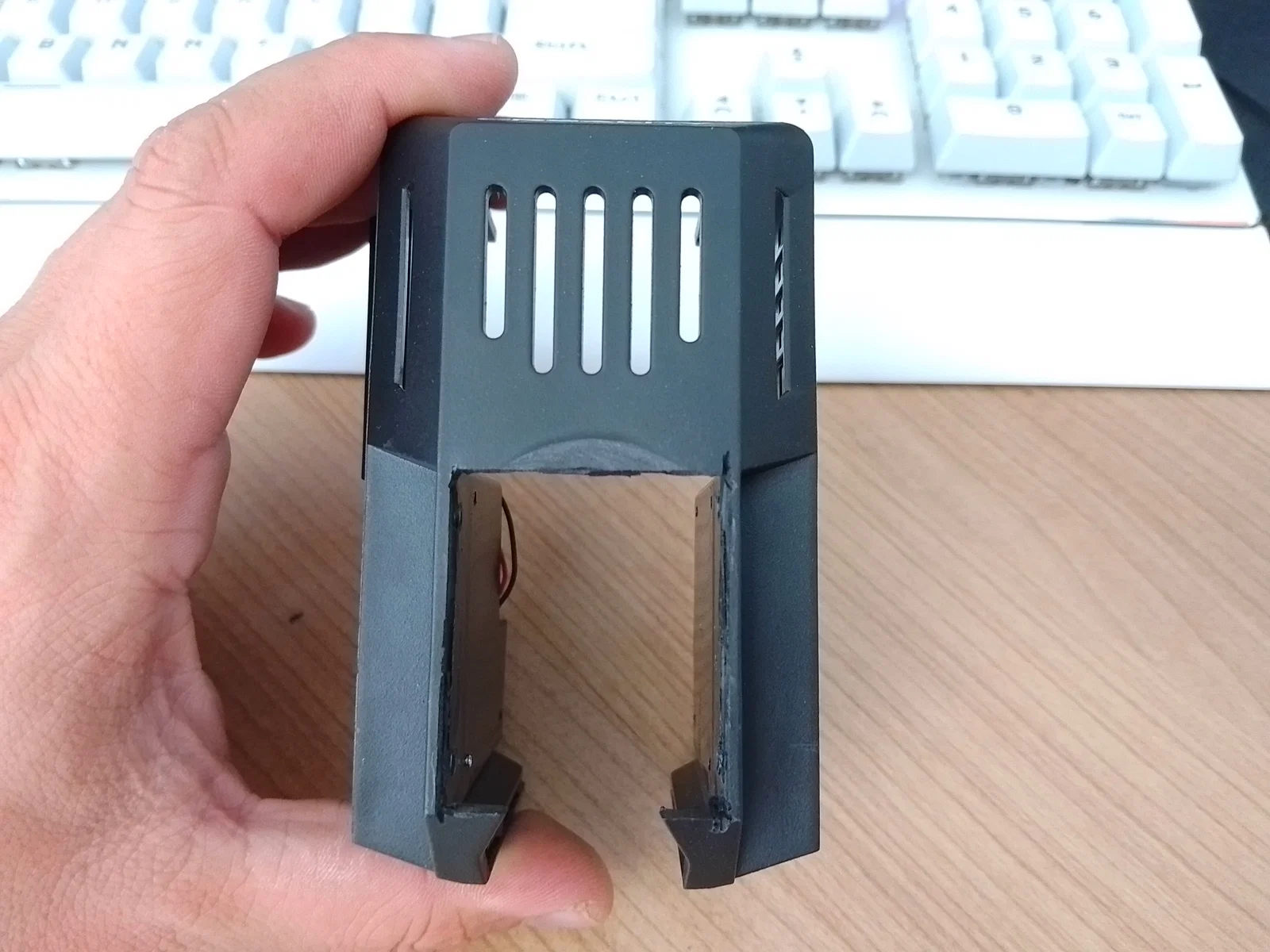

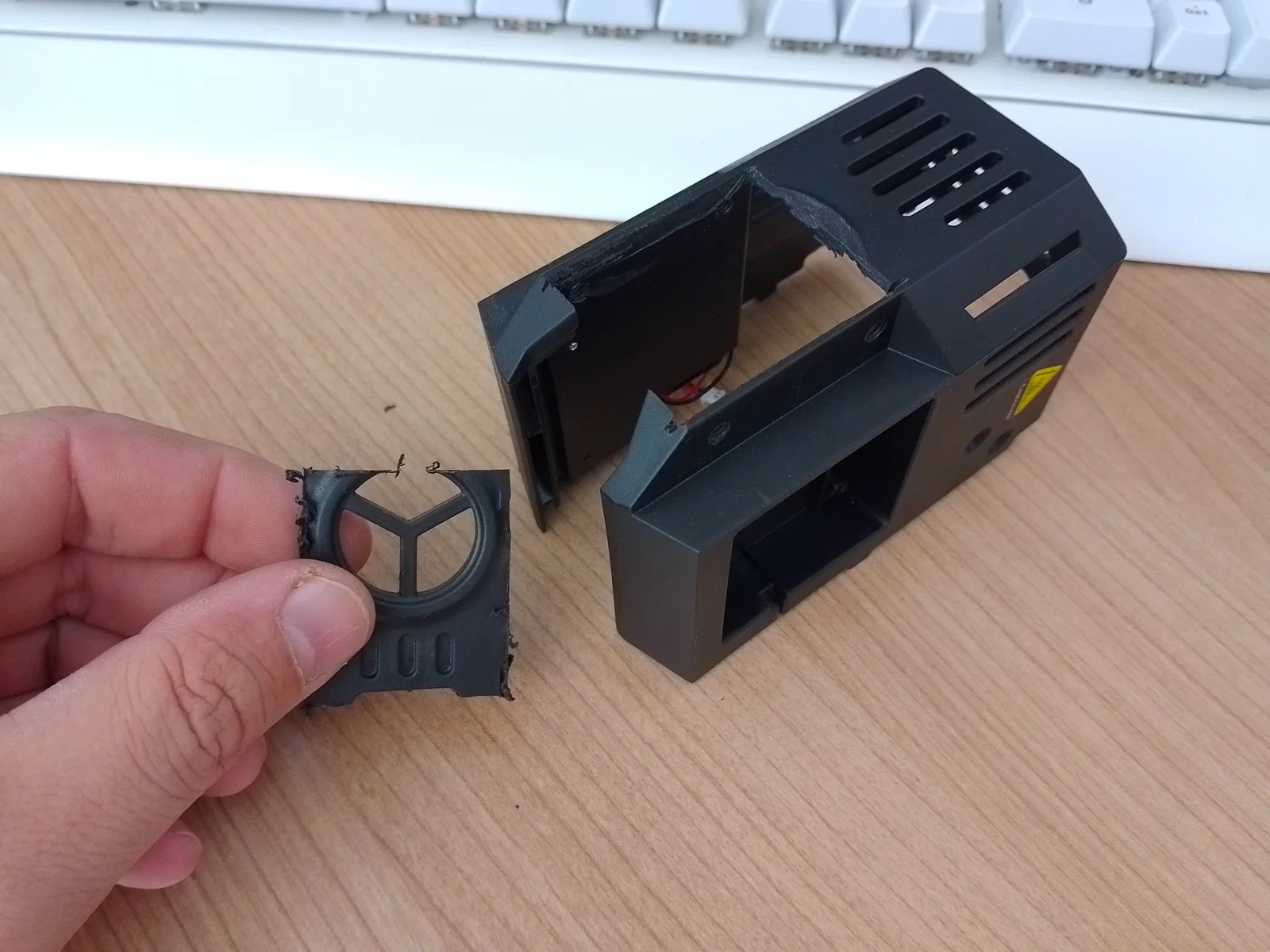

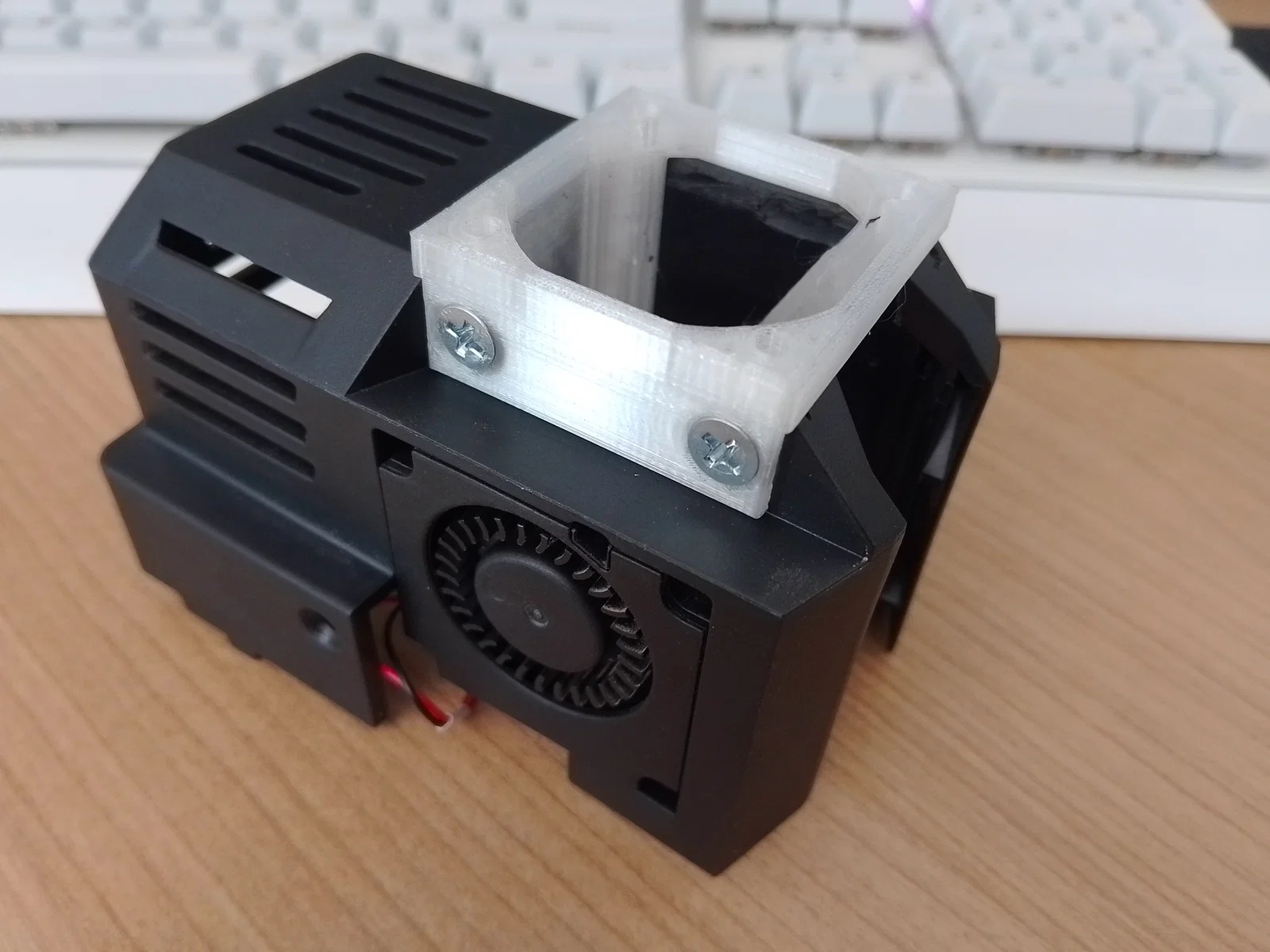

Tôi làm bộ chuyển đổi cho hotend gắn ở phía trước đầu in. Bạn cần cắt một lỗ trên vỏ đầu in - xem ảnh trong bộ sưu tập - lỗ này cao 40mm, tính từ đỉnh của cửa sổ “tròn” đến cạnh nơi vỏ bắt đầu bo xuống.

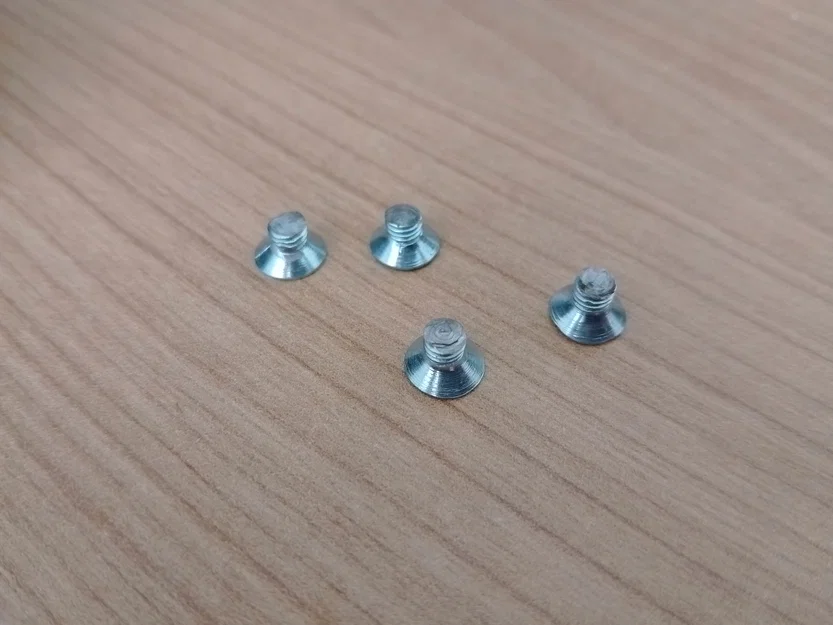

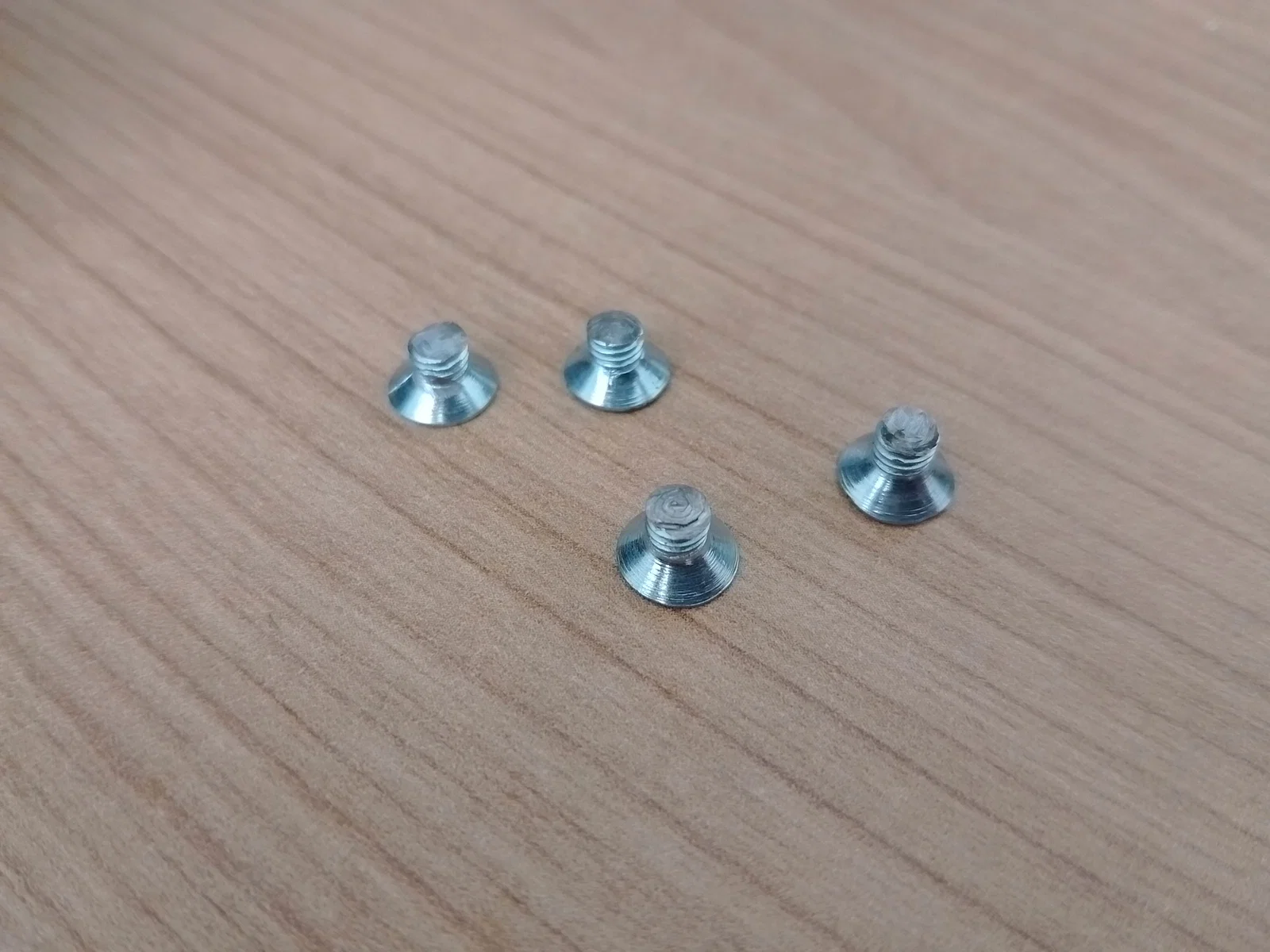

Tôi dùng ốc vít M4 16mm đầu bằng (tổng chiều dài 16mm cả đầu ốc) và làm lỗ trên bộ chuyển đổi sâu 3.5mm. Nếu lỗ quá nông, hãy thêm long đền nếu cần. Tôi cũng dùng loại ốc này để gắn bộ chuyển đổi, nhưng phải cắt ngắn bằng máy Dremel (cưa sắt cũng được). Tôi tạo ren cho vít trên vỏ đầu in bằng dụng cụ tạo ren.

Bạn sẽ phải cắt dây quạt gốc và hàn dây mới vào (Noctua có kèm bộ chuyển đổi để không cần cắt dây quạt gốc). Hoặc bạn có thể mua dây nối có đầu cắm phù hợp nếu không muốn cắt dây gốc.

Bộ chuyển đổi quạt làm mát vật thể

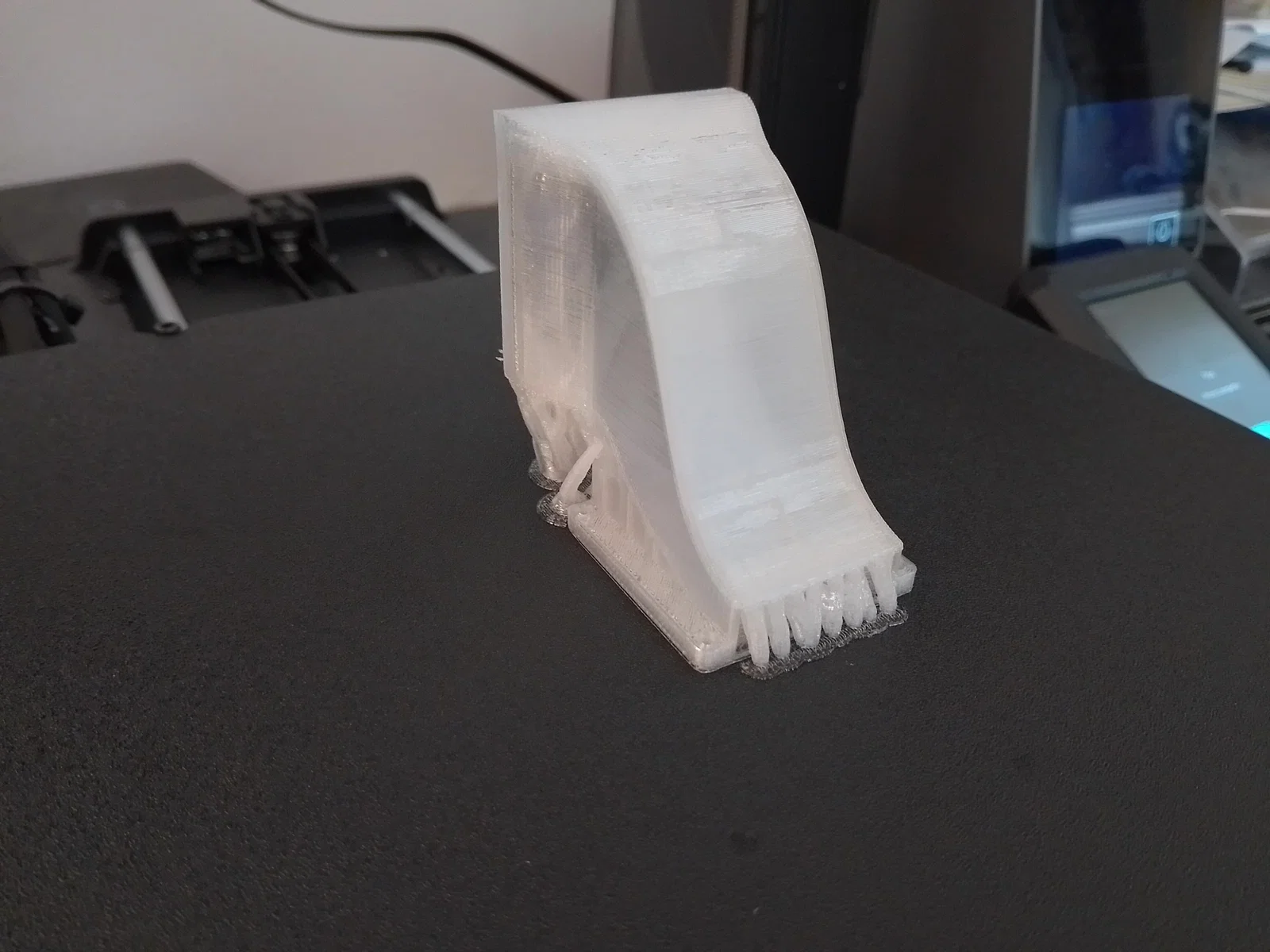

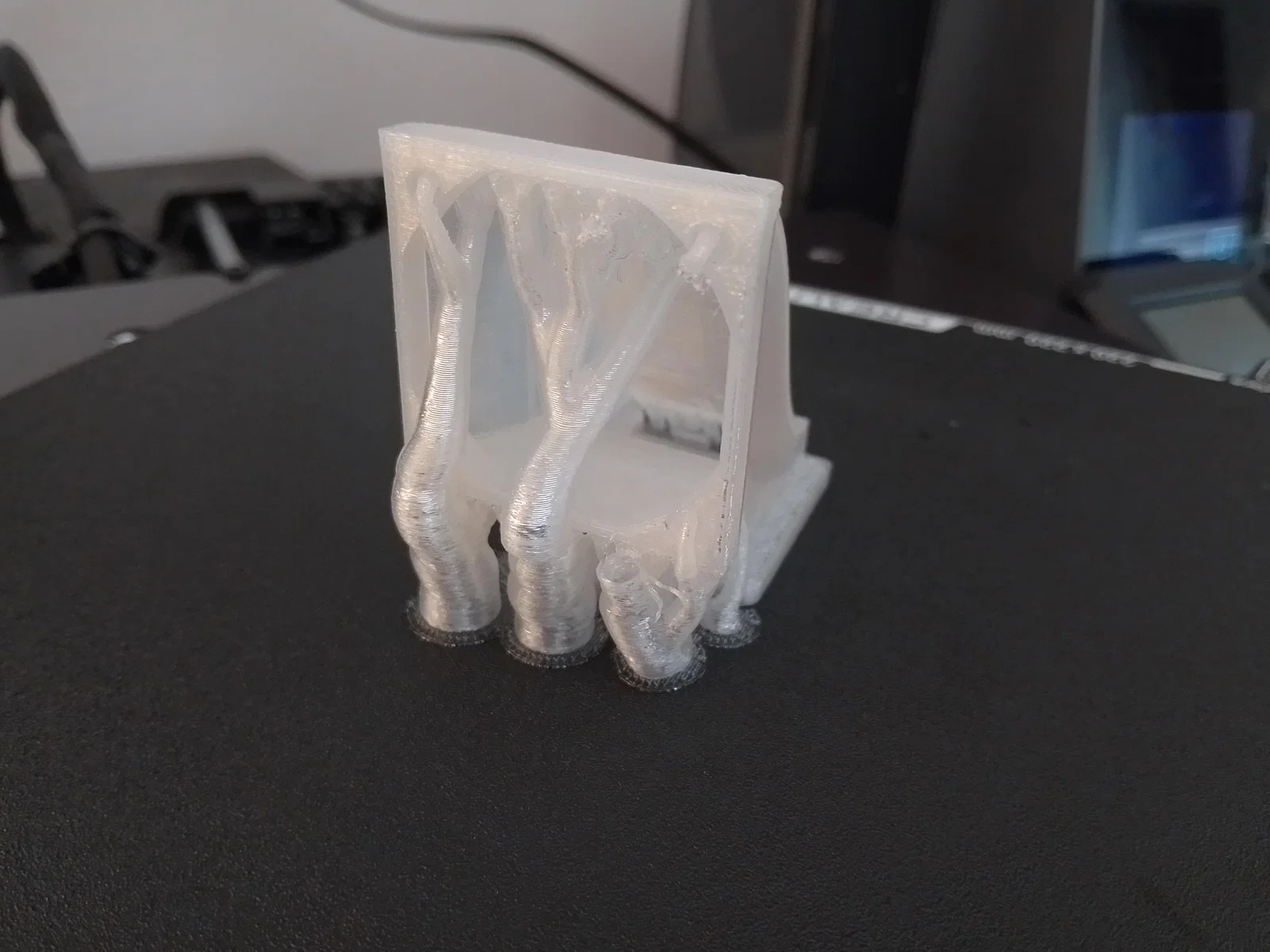

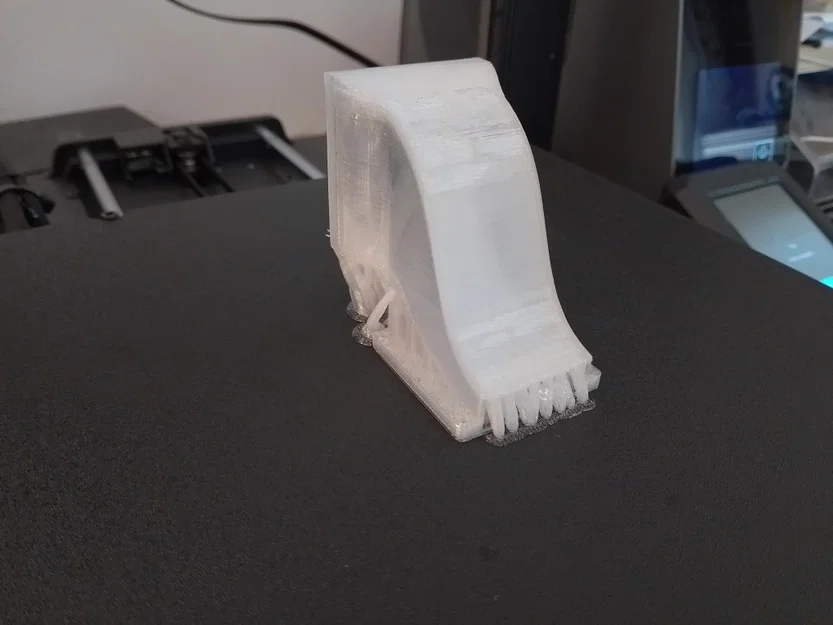

Tôi in cái này với góc xoay 270 độ quanh trục X (như hình) và hỗ trợ kiểu tree, góc 30 độ. Bạn có thể thấy cách khác tốt hơn, nhưng đây là cách tôi đã cài đặt. Một lần nữa, tôi dùng PETG và lớp in 0.2mm.

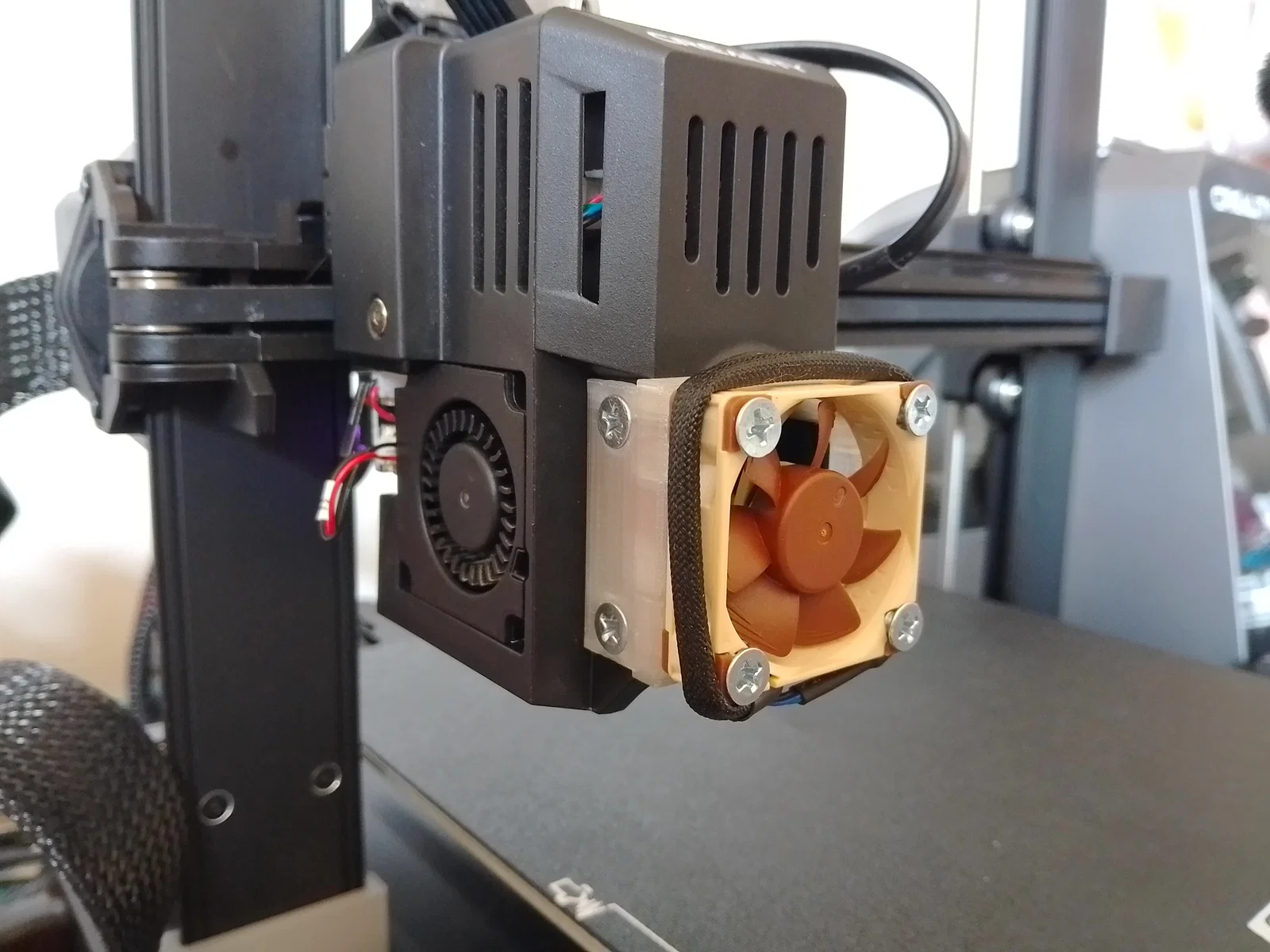

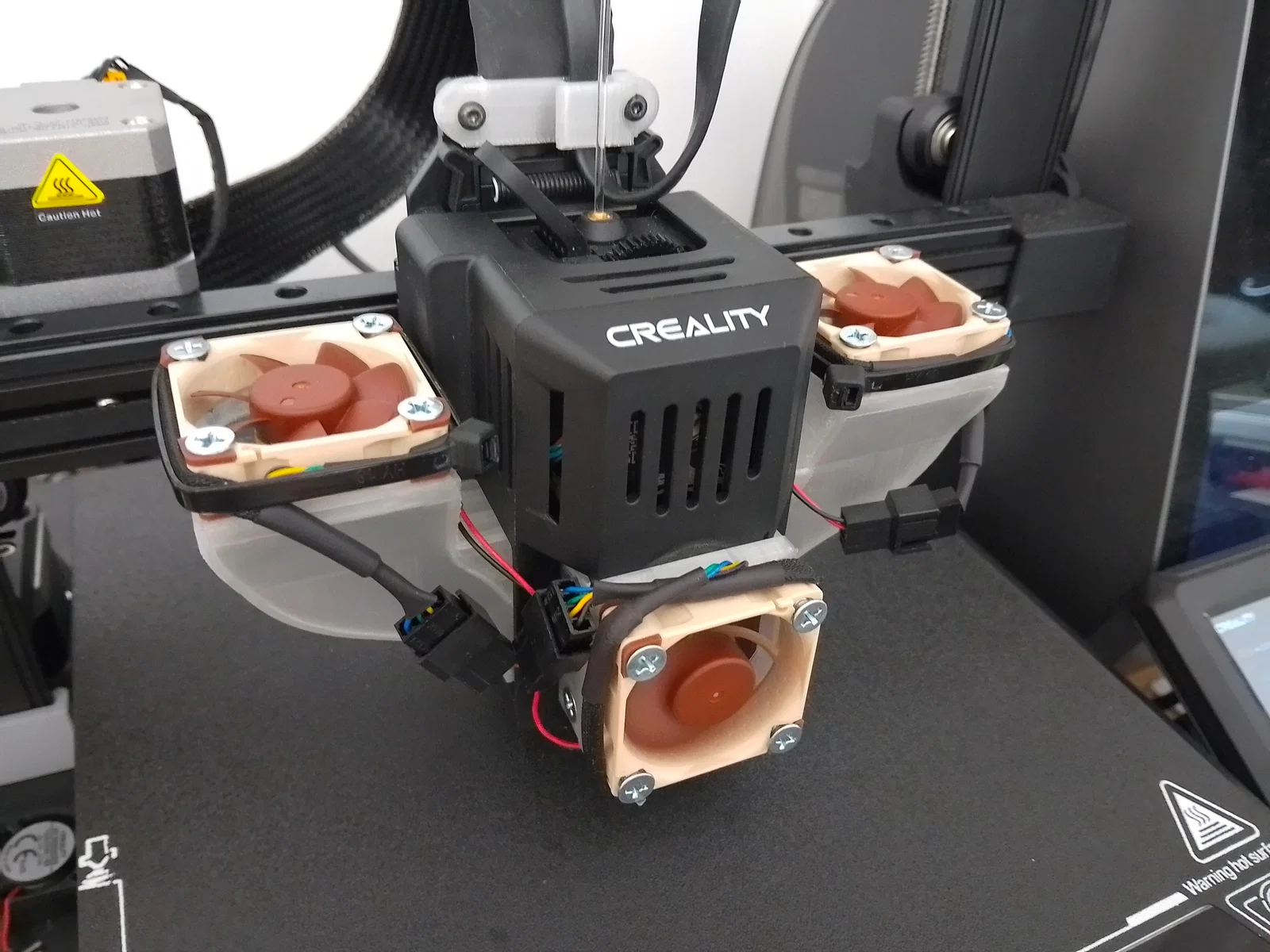

Tôi đã đặt mua ba chiếc quạt vì muốn loại bỏ quạt làm mát gốc vốn RẤT ồn và có tiếng rít cao. Tôi làm bộ chuyển đổi khớp cả hai bên (kể cả bên có phần đế kim loại nhô ra) và có thể gắn mà không cần tháo vỏ. Thực tế, bạn nên lắp vỏ trước khi gắn bộ chuyển đổi vì chúng sẽ che mất ốc vít.

Dùng vít M4x16mm cho quạt và dùng vít gốc để gắn bộ chuyển đổi vào vỏ đầu in. Bạn lại phải cắt dây và hàn hoặc tìm mua dây nối/đầu chuyển đổi.

Thay đổi về tốc độ in/làm mát

Quạt mới, ít nhất là dòng Noctua này, thổi ít gió hơn quạt gốc. Tôi đoán có lẽ chỉ bằng 50% lưu lượng gốc. Bạn có thể tìm loại quạt 40mm khác thổi mạnh hơn. Nếu dùng Noctua hoặc dòng NF-A4x20 (không có bản 24V chuẩn và chỉ cải thiện lưu lượng nhỏ), tôi khuyên bạn nên in thử nghiệm để cài đặt tốc độ phù hợp với khả năng làm mát kém hơn.

Tuy nhiên, dù làm mát kém hơn, tôi rất hài lòng với thay đổi này. Máy in yên tĩnh hơn nhiều. Tôi cũng giảm tốc độ in và di chuyển để máy ít ồn hơn. Ngoài ra còn có quạt dưới đế máy cũng khá ồn, nhưng đó là việc cho lần tới.

Hướng dẫn

Lưu ý: Bạn tự chịu trách nhiệm với những gì mình làm. Máy in của tôi dùng nguồn 24V nên cần quạt 24V. Bạn có thể làm hỏng máy, tự làm mình bị thương, v.v. Nếu bạn không tự tin, đừng làm!
