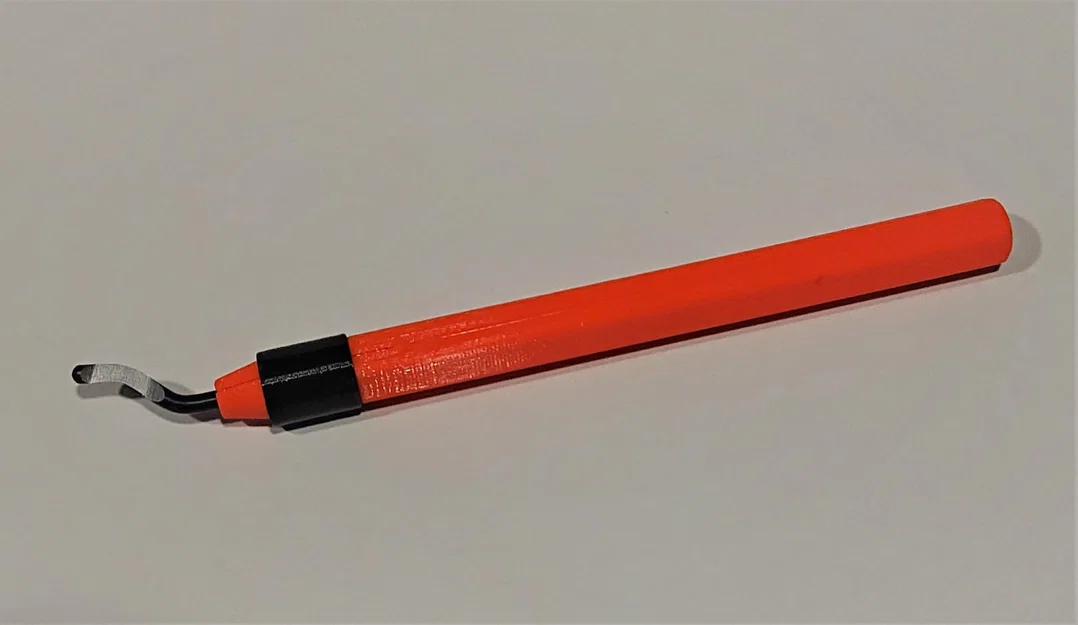

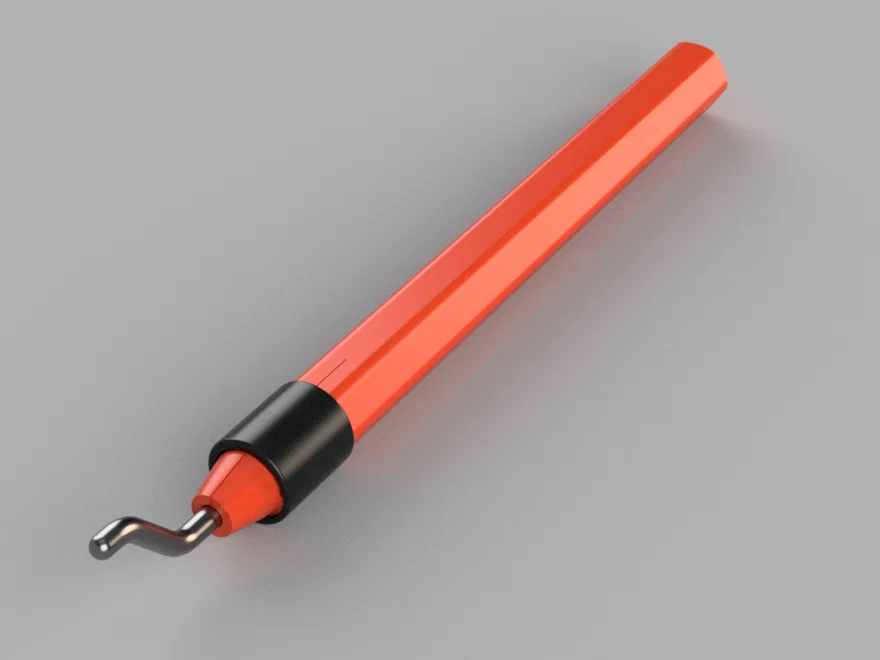

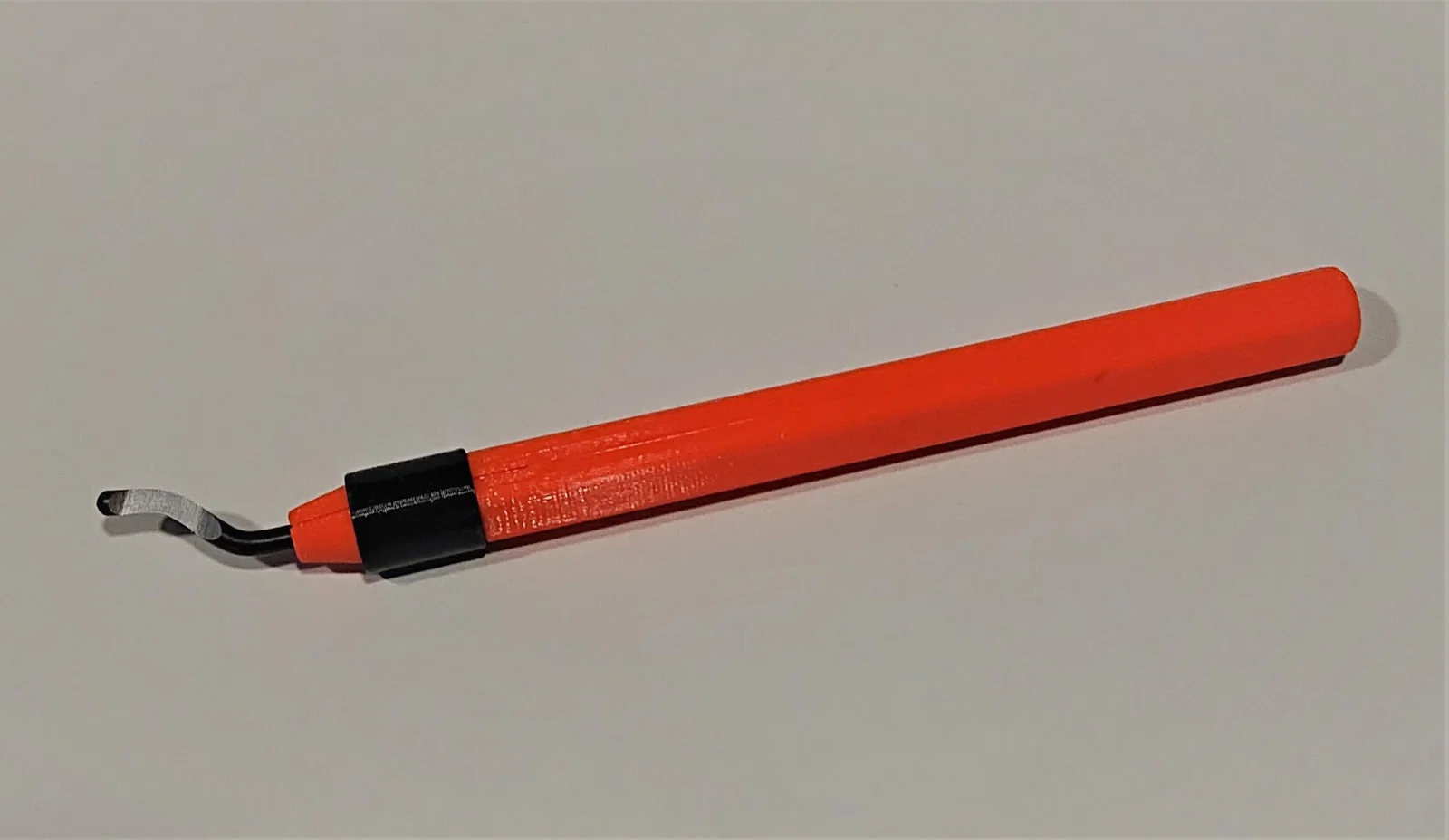

Tay cầm cho dụng cụ deburring (Deburring tool handle)

Một cái holder đơn giản cho lưỡi deburring 3.2mm.

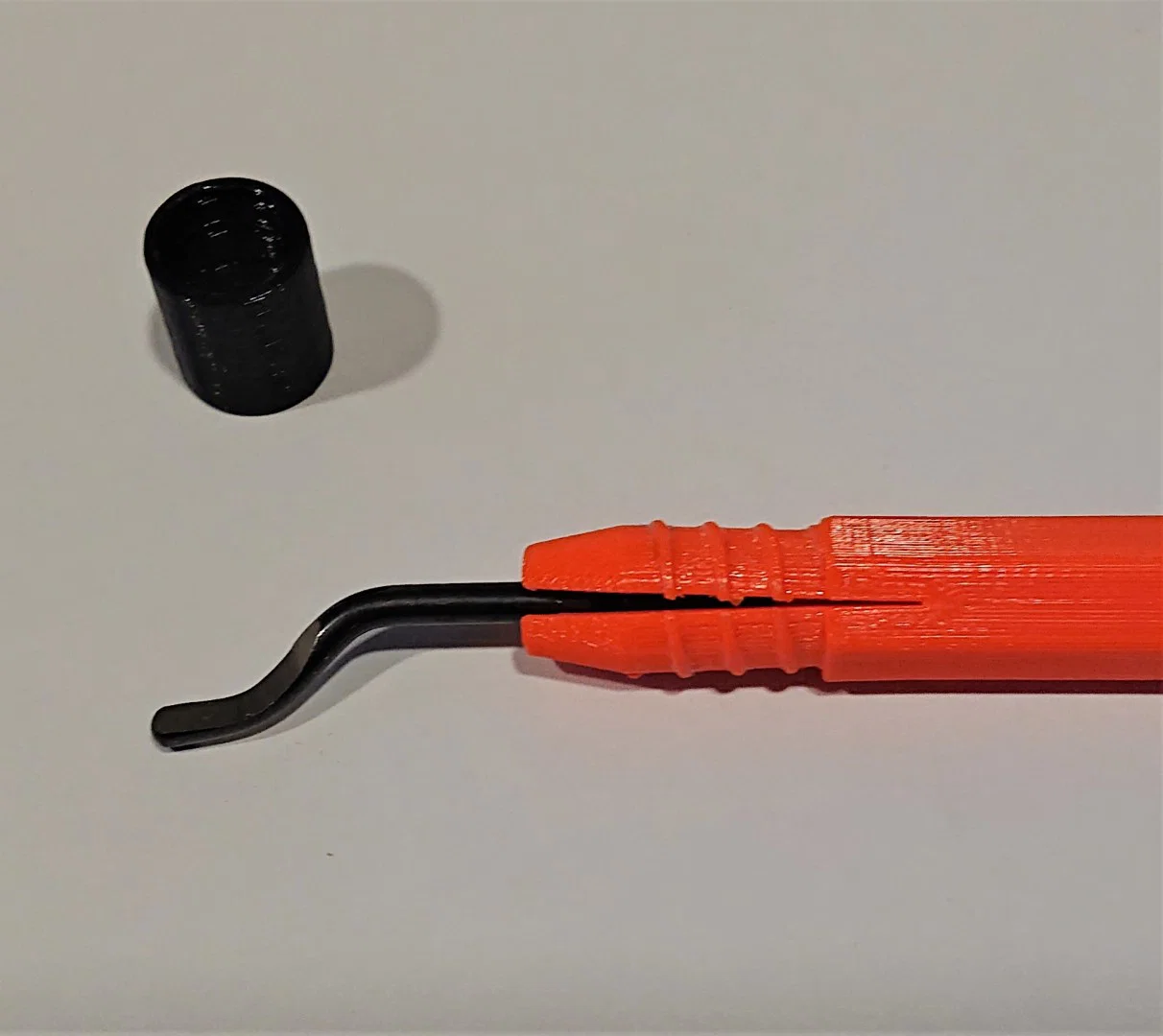

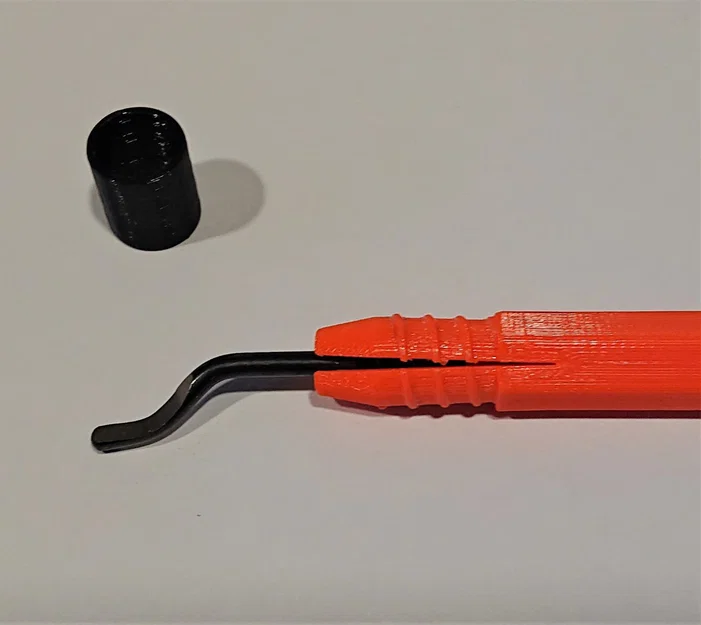

Tay cầm là một khối liền. Phần đầu có một khe nhỏ tách đôi, nên chỉ cần ấn lưỡi vào là nó sẽ tự “snap” cố định. Cái vòng (ring) giữ hai nửa lại với nhau.

Cập nhật 25/12:
Mình thêm file model mới cho tay cầm với độ fit lỏng hơn chút, phòng khi lưỡi xoay không mượt.
Mình cũng thêm các file vòng (ring) đã scale theo XY, để bạn khỏi phải chỉnh scale trong slicer.
--> Mình khuyên nên thử bản tay cầm có độ rơ (play) 0.2mm trước, và vòng (ring) scale +2% trước.
Xài thử rồi cho mình biết hiệu quả nha!

In 3D (Printing):

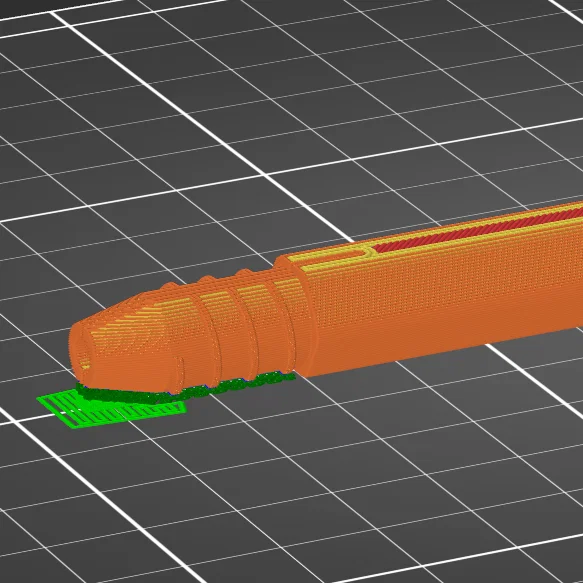

• Phần handle in nằm phẳng, có support dưới đoạn ren (xem hình).
  Phần ring in đứng: infill dạng concentric, có top và bottom.
  Mình in PETG, layer 0.2, nozzle 0.4 và extrusion width 0.45 (thiết lập mặc định PrusaSlicer: 0.20mm quality)

• 3 perimeters cho thành, 20% cubic infill (2 perimeters và 15% cũng có vẻ đủ chắc).

• Nếu độ fit của tool hoặc ring không đúng, chọn một trong các file thay thế.

• Nắp bảo vệ (protective cap): của Bobzilla05

Lắp ráp (Assembly):

• Khe trên tay cầm chỉ rộng 0.2mm. Tùy độ chính xác của máy in, có thể bạn cần dùng dao rọc giấy để nới khe ra.

• Lưỡi deburring nên ấn vào và “snap” đúng vị trí. Có thể bạn cần nới khe thêm một chút (ví dụ dùng móng tay hoặc tua vít) để ấn lưỡi vào và lấy lưỡi ra lại.

• Vệ sinh phần support trên tay cầm. Ren khá thô và có độ rơ, cứ vặn vào vặn ra vài lần cho tới khi trơn tru.

Mọi góp ý hay đề xuất cải tiến đều rất hoan nghênh!
