Original Prusa Enclosure (OPE) Cutout Saver

Mình thấy có vài bạn lỡ tay tháo/cắt mất miếng cutout hình lục giác phía sau của Original Prusa Enclosure vì tưởng nó cần thiết cho hệ thống lọc tùy chọn Prusa bán. Do mình cũng cần tháo cái cutout này cho dự án khác (thoát/vent khói), nên mình tìm cách để gắn lại như cũ. Vậy là “Cutout Saver” ra đời.

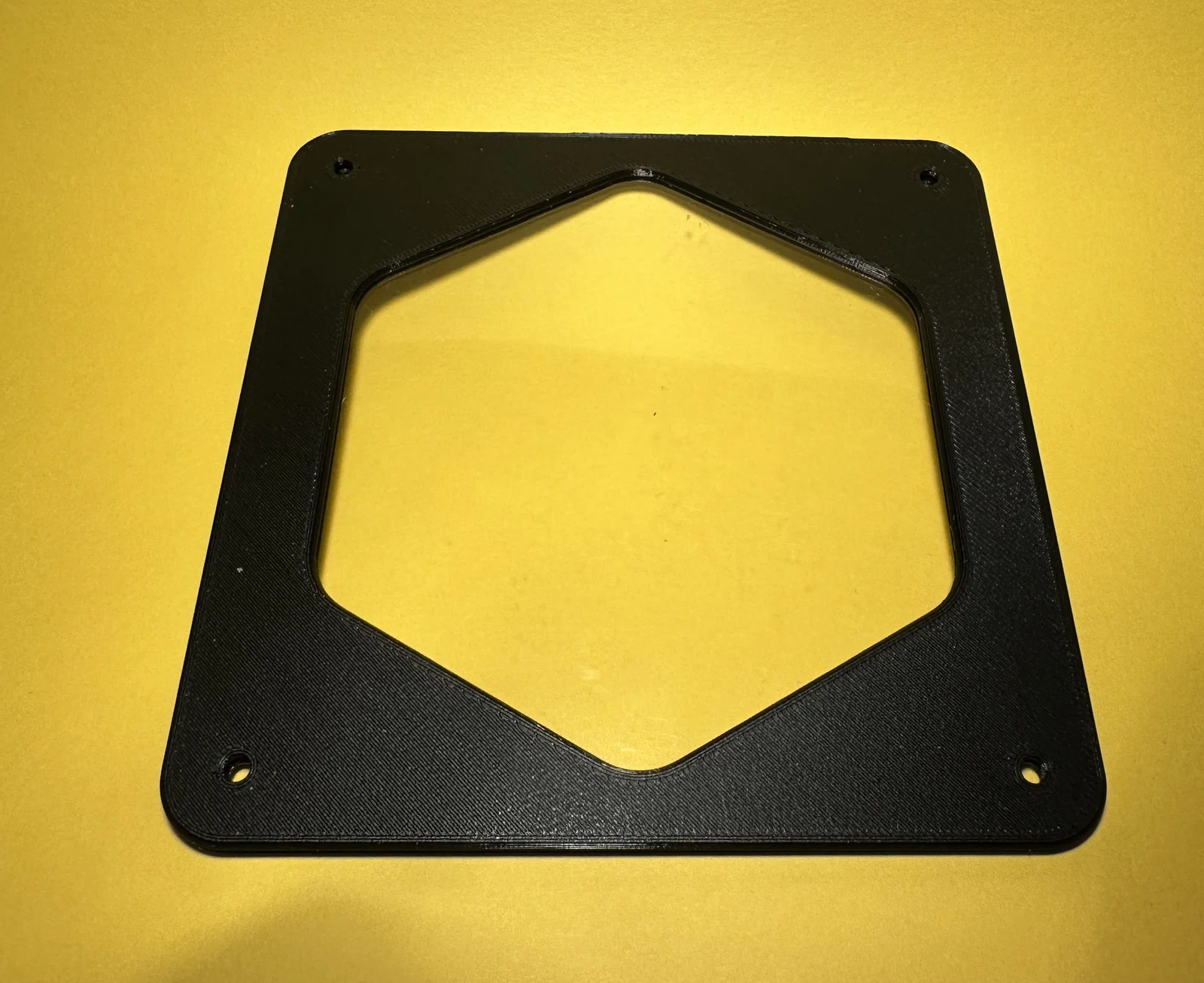

Bản in gồm 2 mảnh. Mặt trước và mặt sau gần như giống nhau, thật ra để miếng nào ở đâu cũng được. Khác biệt chính là có 1 mảnh có phần gờ lục giác nhô ra, ăn khớp vào rãnh tương ứng trên mảnh còn lại. Miếng cutout lục giác của bạn sẽ được kẹp ở giữa hai mảnh này, coi như đặt nó về đúng chỗ ban đầu.

Dung sai không quá khít (khoảng +/- 0.1 mm) nên sẽ có chút rơ nhẹ, nhưng mình khuyên bạn dùng lưỡi dao cạo bớt các gờ/nút nhựa còn lại sau khi tháo cutout để lắp cho dễ hơn.

Bạn có thể dùng ốc vít, nhưng mấy cái rive nhựa (plastic rivets) đi kèm enclosure (thường sẽ dư vài cái) dùng là vừa đẹp.

Mình cố làm mỏng nhất có thể mà vẫn giữ được độ cứng tương đối. Vì vậy mình để ở mức -.20mm QUALITY. Đây là thiết lập in tối thiểu mình khuyến nghị. Do nó mỏng nên infill gần như không quan trọng. Mình cũng đề xuất in bằng PETG vì nhiệt độ trong enclosure cao hơn.

Mình in màu đen cho dễ chụp hình, nhưng dùng filament trong (clear) thì nhìn sẽ hòa vào enclosure hơn.

Cách lắp:

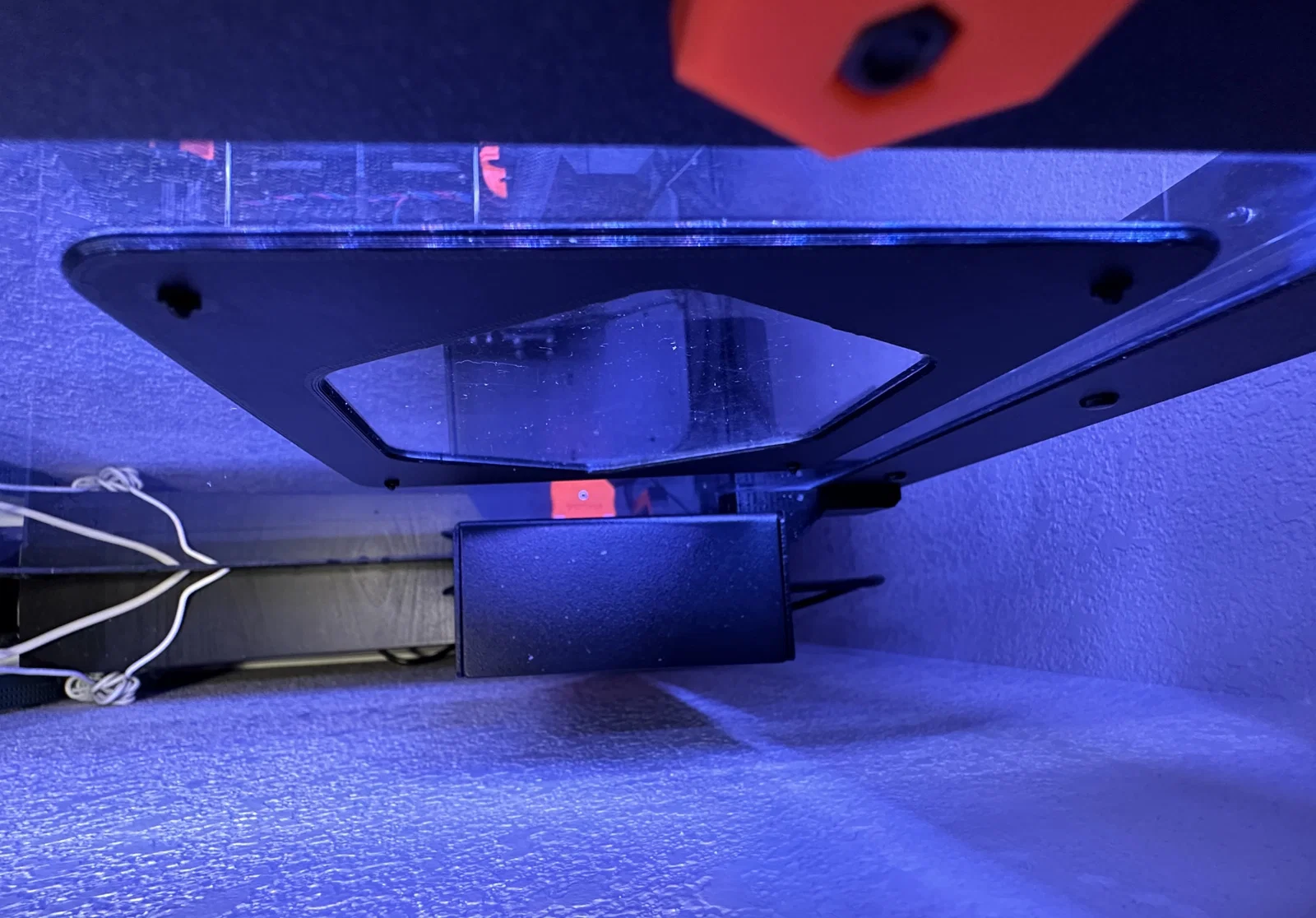

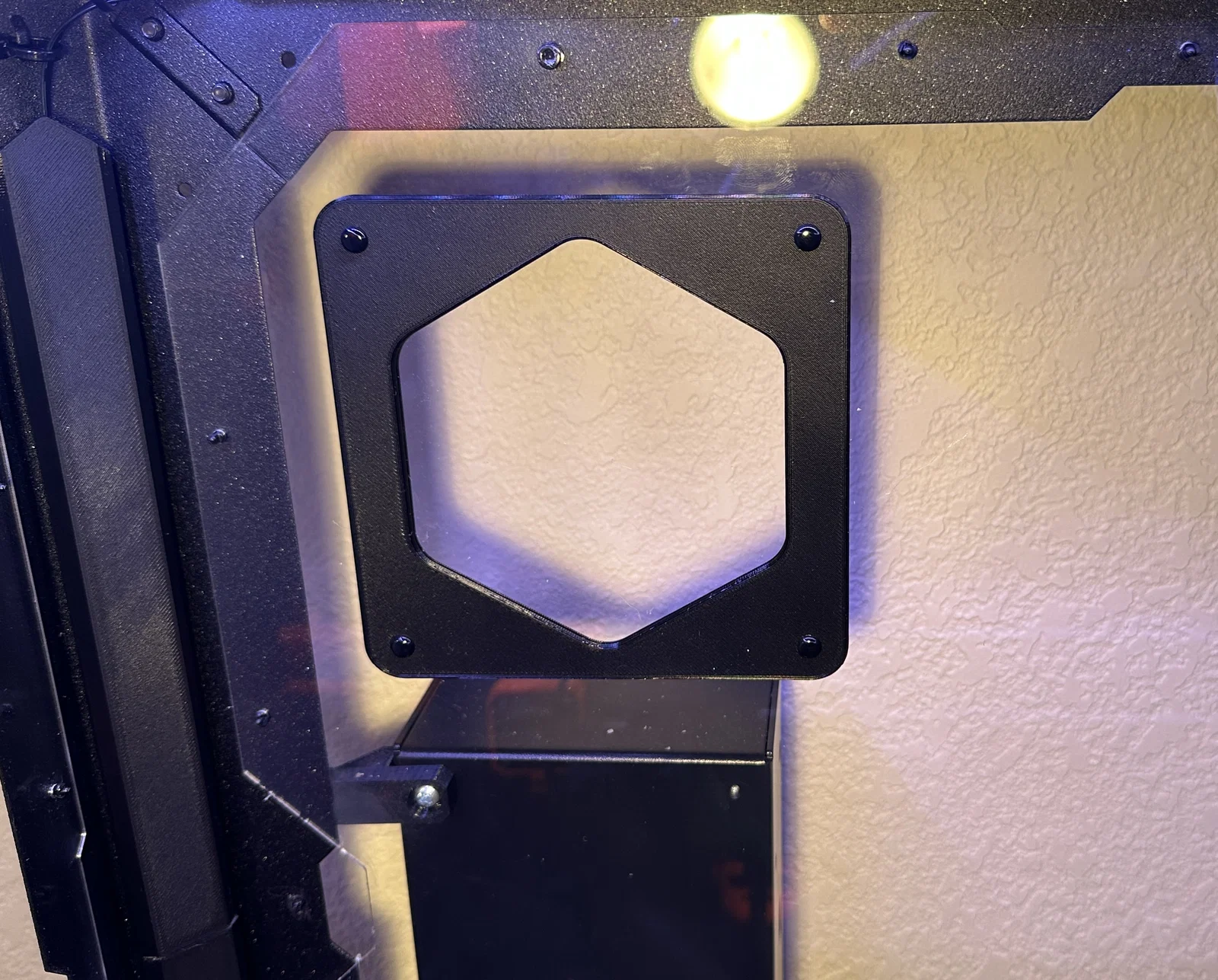

• Đặt cả 2 mảnh vào đúng vị trí (1 mảnh ở bên ngoài enclosure và 1 mảnh ở bên trong).
• Gắn rive vào các lỗ phía dưới.*
• Trượt miếng plexiglass cutout vào lại vị trí.
• Gắn các rive phía trên.

*Quan trọng: lúc bấm rive, nhớ ép mảnh phía sau sát vào tấm plexiglass để rive xuyên hết qua cả hai mảnh.

Hy vọng cái này giúp được ai đó. Nếu bạn có gợi ý để cải thiện, cứ nhắn mình nha.

Nếu bạn thật sự thấy sản phẩm của mình hữu ích, bạn cũng có thể ủng hộ quỹ mua filament qua PayPal:

Ghi chú: Bản in này được thiết kế bằng Fusion 360 và slice bằng PrusaSlicer 2.6.0. Dù có thể không cần thiết, các lỗ dành cho rive được tạo trong phần mềm slicer (không phải Fusion 360) dưới dạng negative spaces để có thể di chuyển nếu cần, nhằm bù cho sai khác khoảng cách tiềm năng giữa các enclosure khác nhau. Có kèm file FD3 & 3MF nếu bạn muốn vọc/chỉnh model.
