Fiber Lamp - WLED (Đèn sợi quang điều khiển WiFi)

Chào Maker,

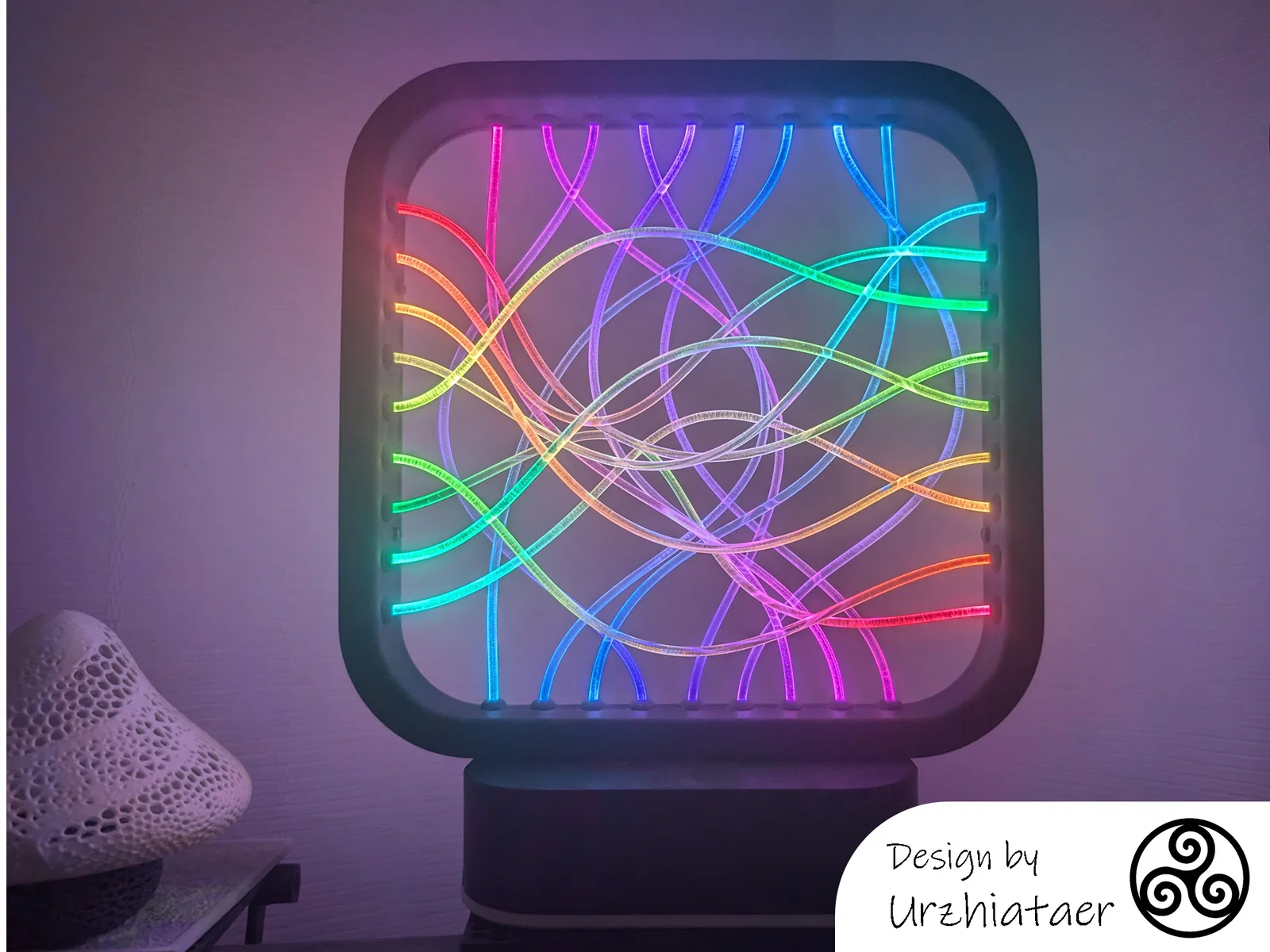

Đây là một DIY đơn giản để làm một cây đèn Fiber dùng WLED. Dựa trên ý tưởng gốc của andrei.erdei, nhưng đã được thiết kế lại hoàn toàn (to hơn với 36 LEDs, cải tiến, đơn giản hơn với WLED)

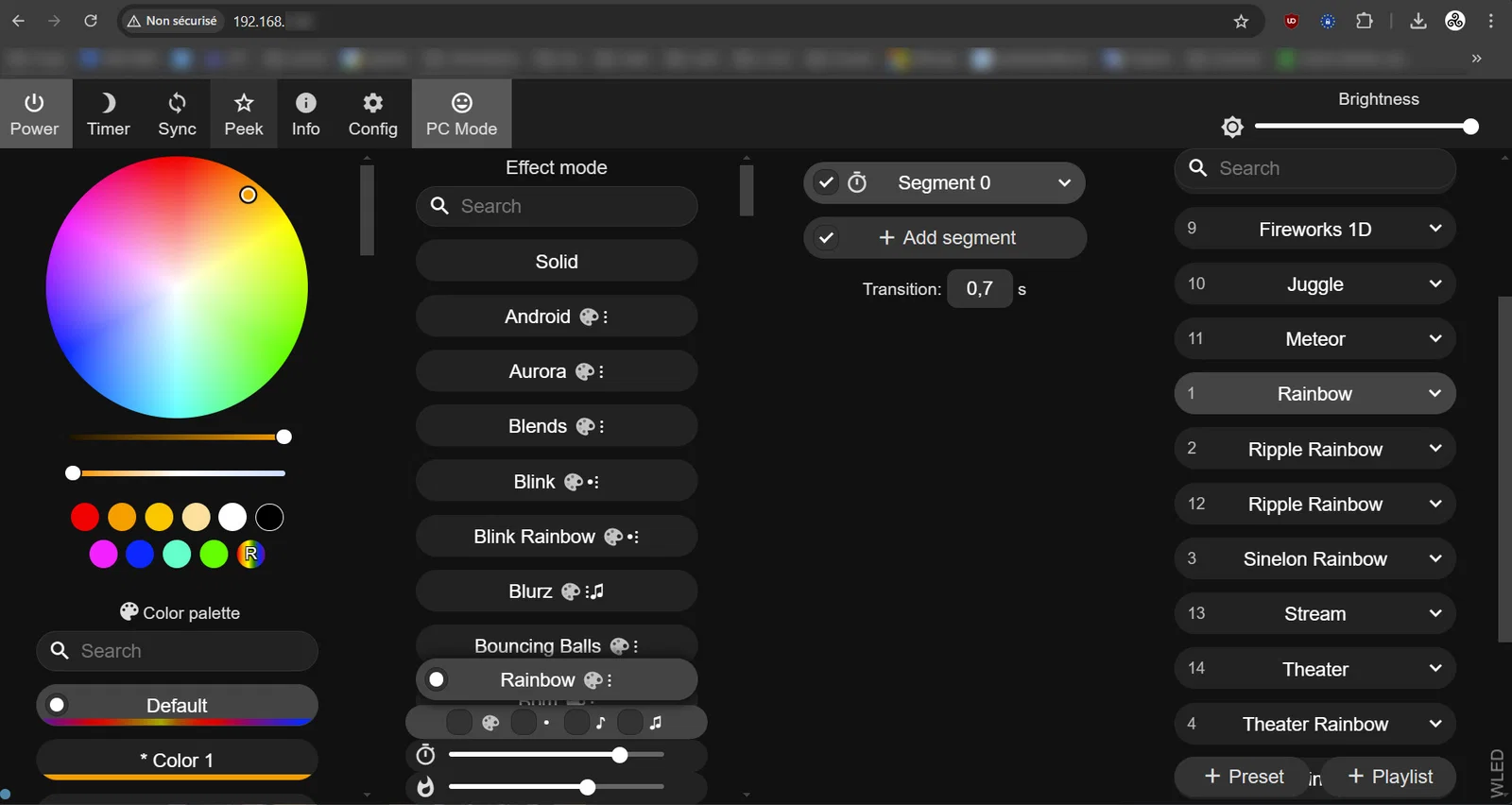

Cây đèn fiber này được điều khiển hoàn toàn qua WIFI bằng giao diện WLED (bật/tắt, chọn hiệu ứng, v.v.)

BOM

• 5 mét sợi fiber (đường kính 3mm) (https://fr.aliexpress.com/item/1005002987759286.html)
• 1x ESP32 WROOM
• 1x USB C (https://fr.aliexpress.com/item/1005007148475800.html)
• 1 mét ws2812b (36 LEDs) (60 LEDs / mét) IP 30
• Nguồn USB 5V 2/3A
• tùy chọn: case cho ESP32 (mình in cái này: https://makerworld.com/en/models/186291))
• một ít dây (24 - 20 AWG)
• 4 x M3-16 (để bắt khung vào đế) hoặc dán keo (không khuyến khích)
• 4 x M3-16 (để bắt nắp ở dưới đế)

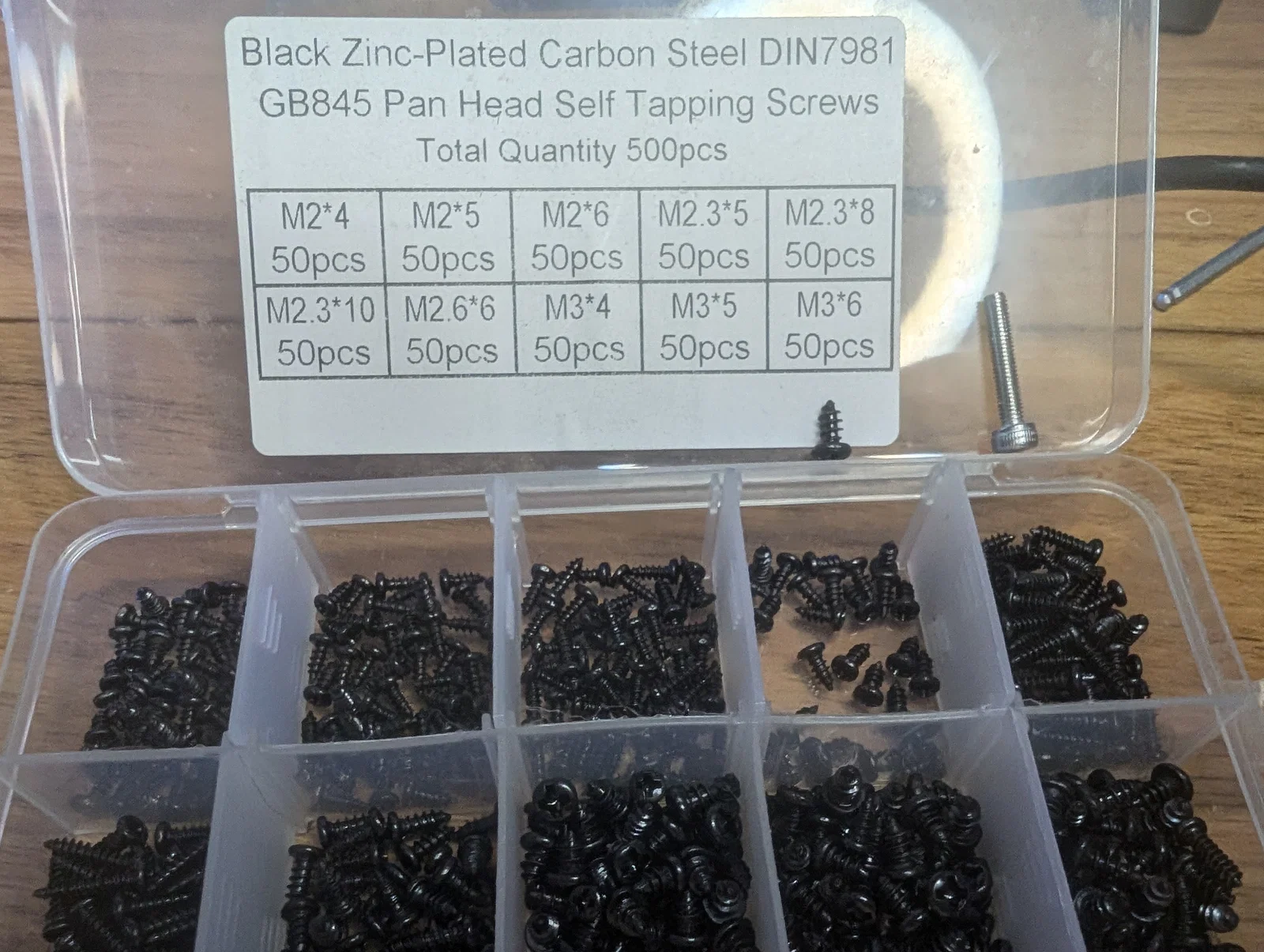

• 4 x M3 - 6 (để đóng khung với nắp khung) hoặc dán keo

Instruction

• in các chi tiết
• Chuẩn bị ESP32 bằng cách cài WLED (trực tiếp từ trang WLED https://kno.wled.ge/ ; https://install.wled.me/ )
• cắt 4 đoạn strip, mỗi đoạn 9 LEDs, hàn nối chúng với khoảng 5cm dây (24-20 AWG) và chừa một đoạn dài 15 cm ở đầu vào của strip LED. Chú ý chiều của LEDs (nhìn mũi tên nhỏ).

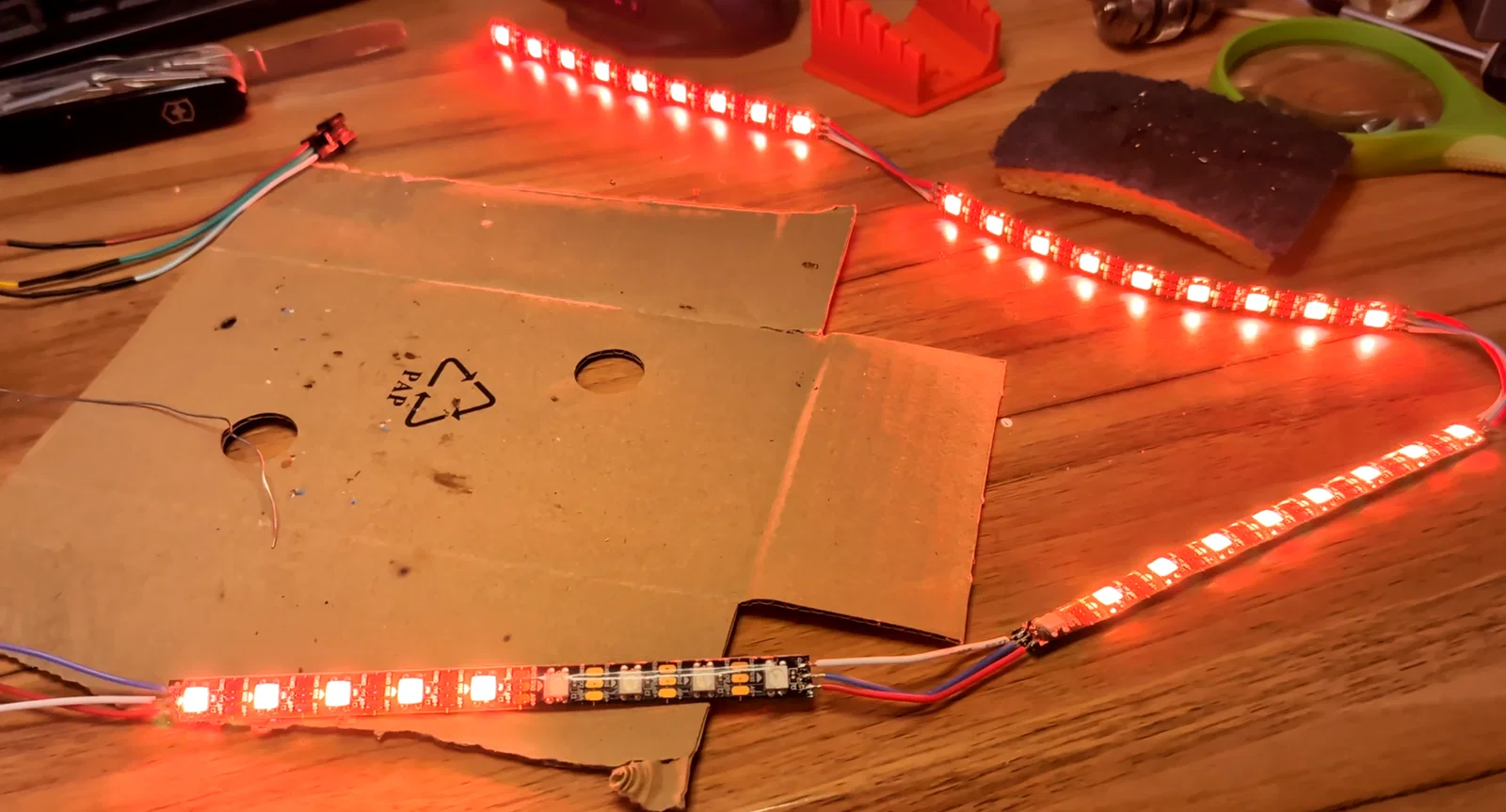

• Test LEDs trước khi lắp ráp
• Cắt 18 đoạn sợi fiber (25/23 cm). Mẹo: rạch một đường bằng dao, rồi bẻ sợi tại vết khía để đường cắt gọn.
• Đặt 4 đoạn strip vào trong khung, đảm bảo LEDs hướng về phía các lỗ. Bắt đầu xỏ các đoạn fiber, để chúng tì lên LEDs (cách này sẽ giữ strip cố định)
• Khi mọi thứ vào đúng vị trí, test lại lần nữa
• Đóng khung lại. (4 con M3- 6 như hình) hoặc dán keo

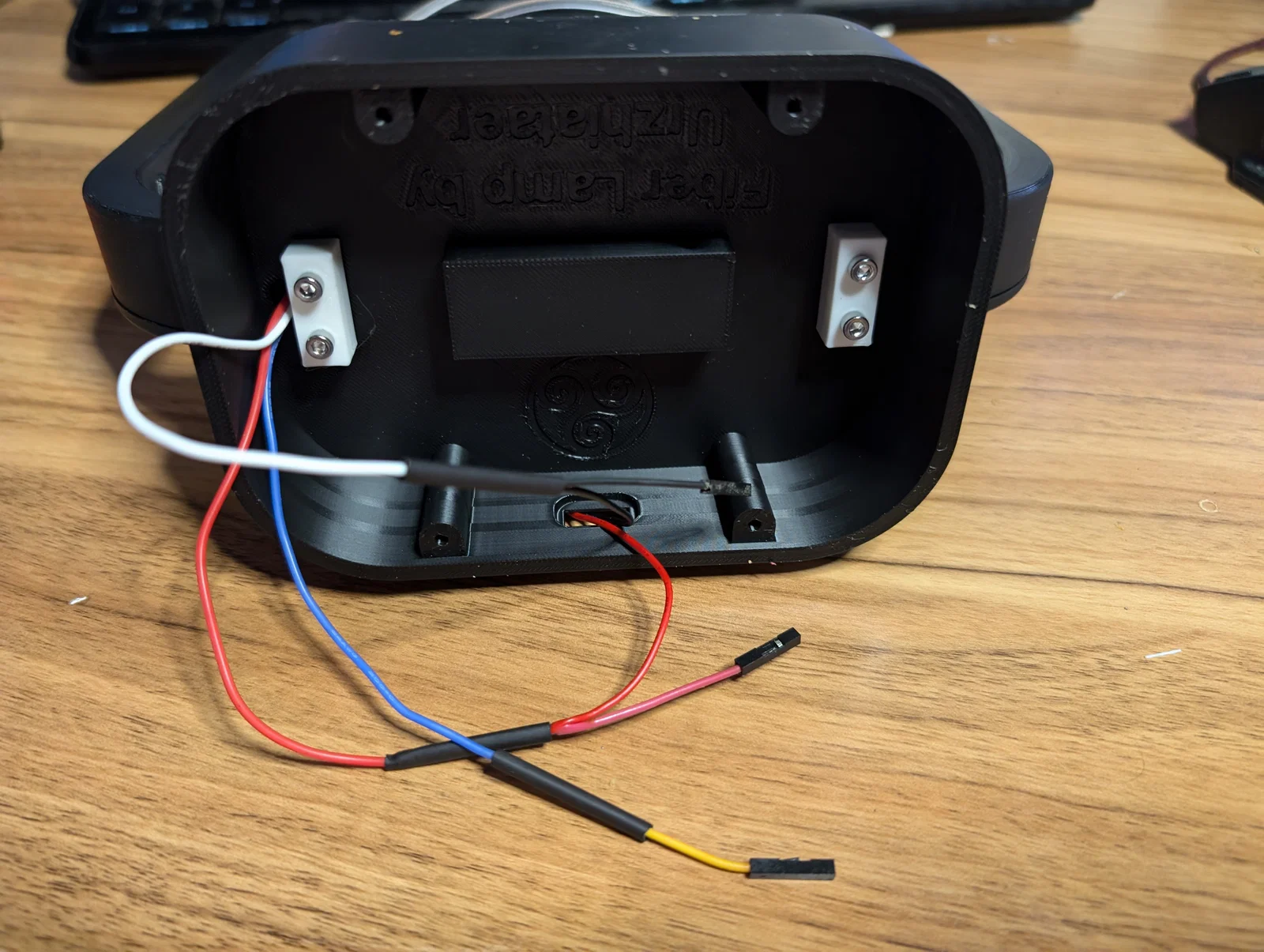

• Luồn dây đầu vào qua lỗ trên đế, bắt khung vào đế. Đặt cổng USB, hàn +5V vào +5V của LEDs và thêm một đường +5V cho ESP. Tương tự với GND.

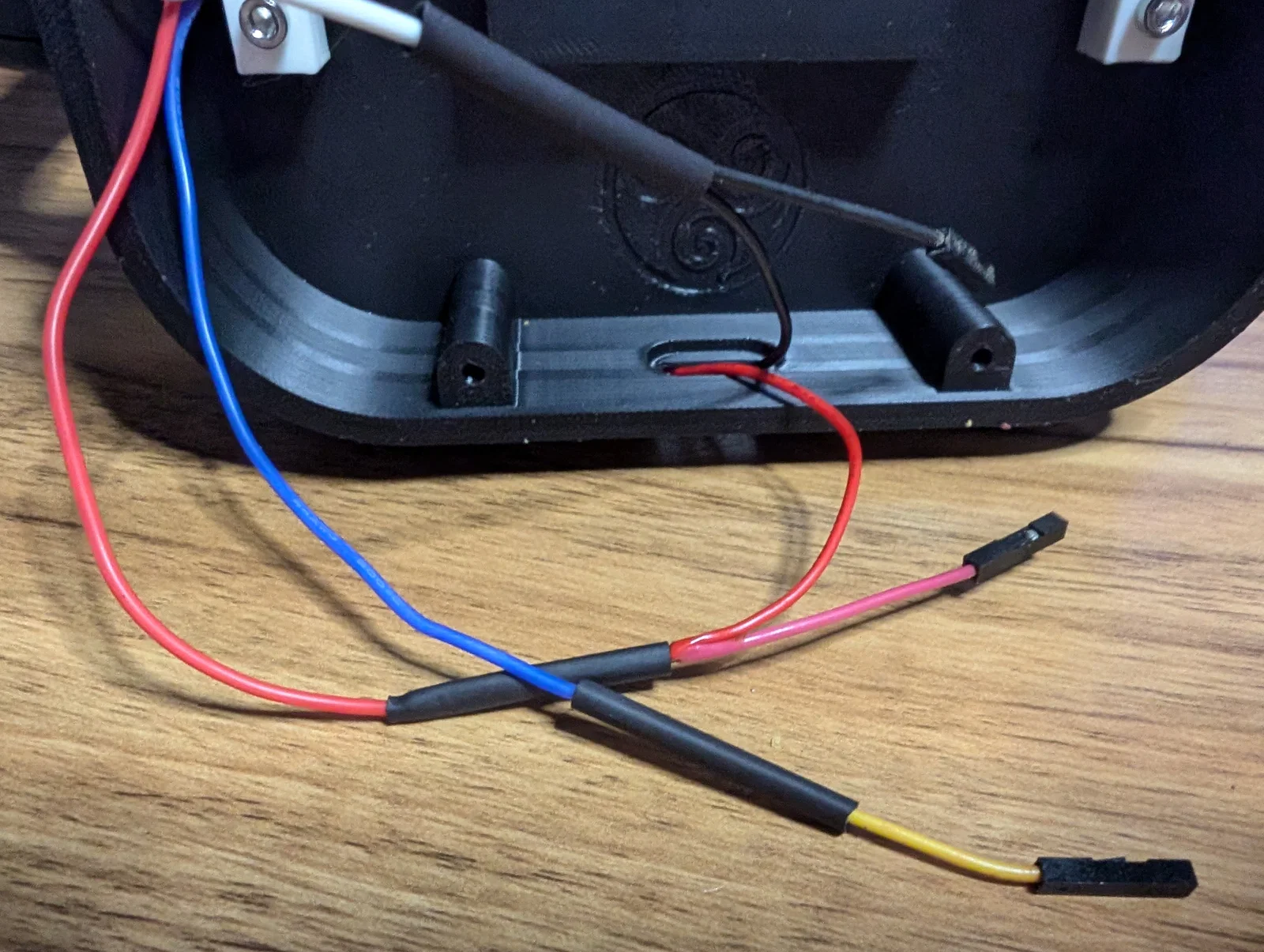

• Nối +5V, GND và dây data của LEDs vào ESP32
• Test lại

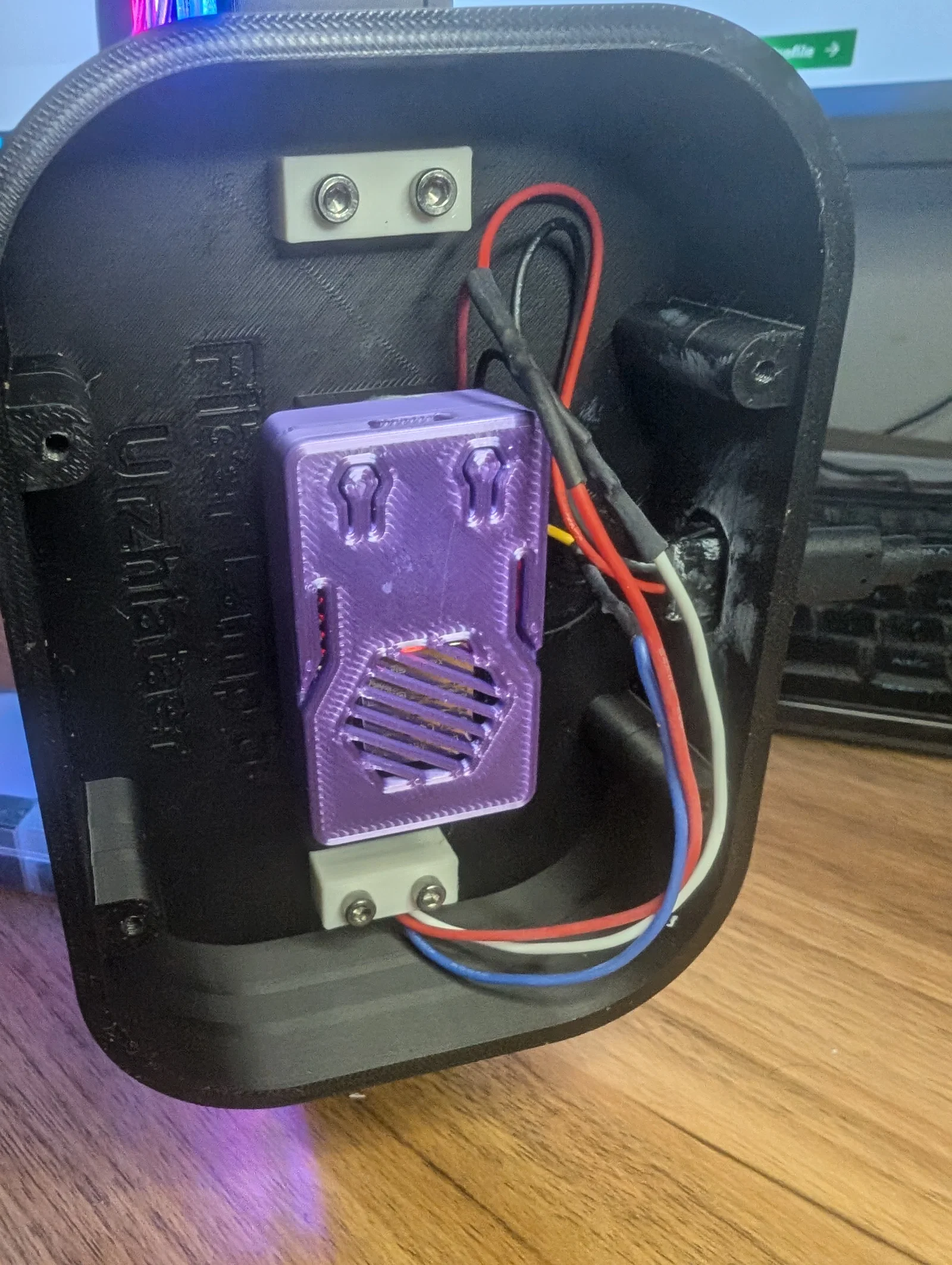

• Bạn có thể đặt ESP32 vào case, rồi dán case vào trong đế (gọn hơn) hoặc dán thẳng ESP32 bằng súng bắn keo vào đế)

Đóng nắp lại là xong.
