Miếng đệm đế gắn thiết bị báo khói/CO X-Sense 1

6 hình

Đồ Gia Dụng

Miếng đệm đế gắn thiết bị báo khói/CO X-Sense

Tác giả DarrenJYoung_3919831

Lượt tải
139
Lượt thích
8
Lượt coi
846

File 2 325,8 KB

  • x-sense-smoke-detector-wall-adapter_1776810514.3mf3MF · 73,4 KB
  • xsense-sc07-wx-adapter-v4_1776810515.objOBJ · 252,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Mô tả

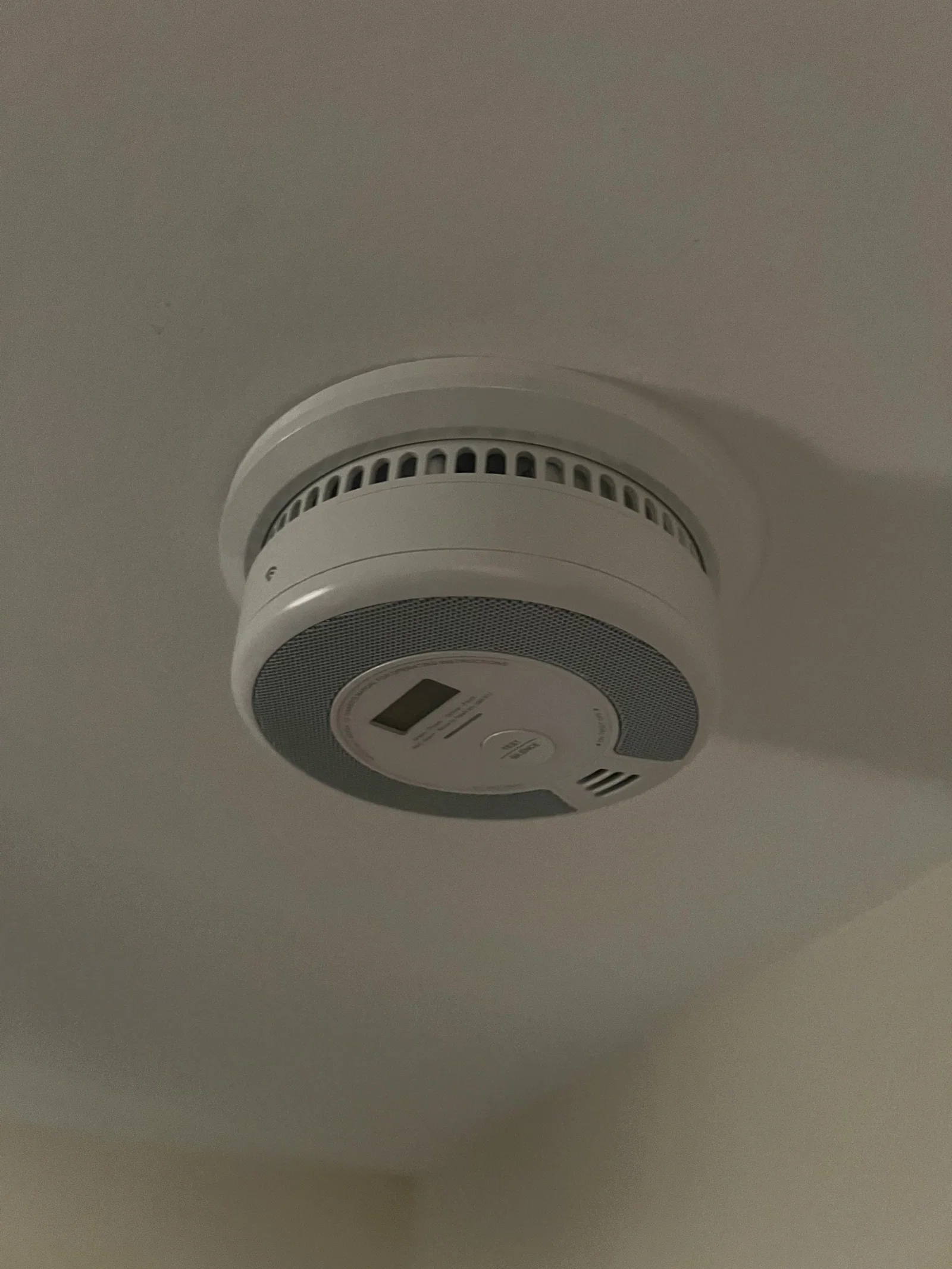

Tôi làm cái này vì tính vốn hậu đậu, lại cực kỳ ghét cái cảnh phải khoan tường, bắt vít rồi đóng tắc kê lên trần nhà chỉ để lắp cái đế treo gốc của X-Sense. Tôi không muốn phải lặp lại cái công việc cực nhọc đó cho mỗi cái thiết bị báo cháy trong nhà mình.

Giải pháp

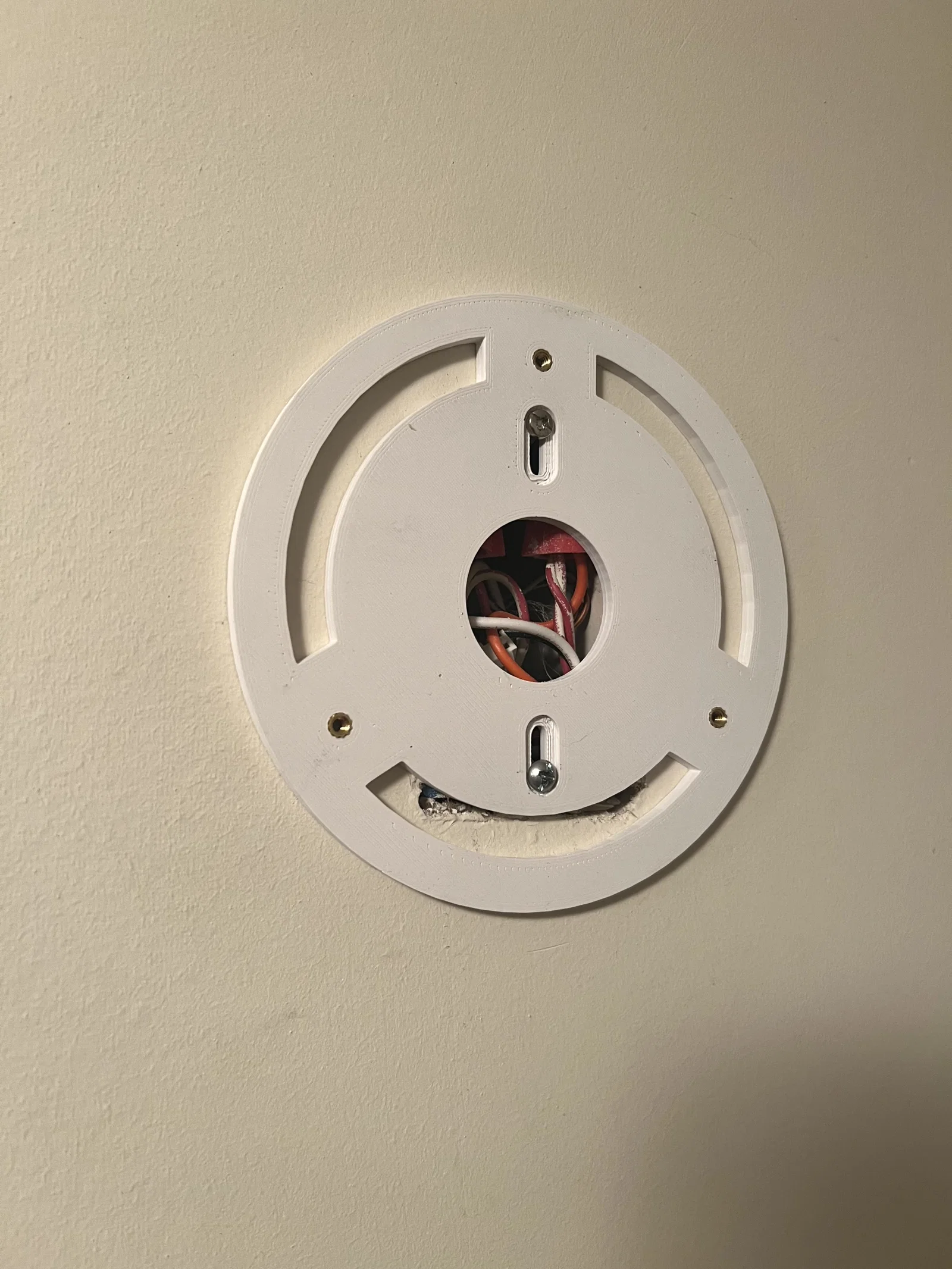

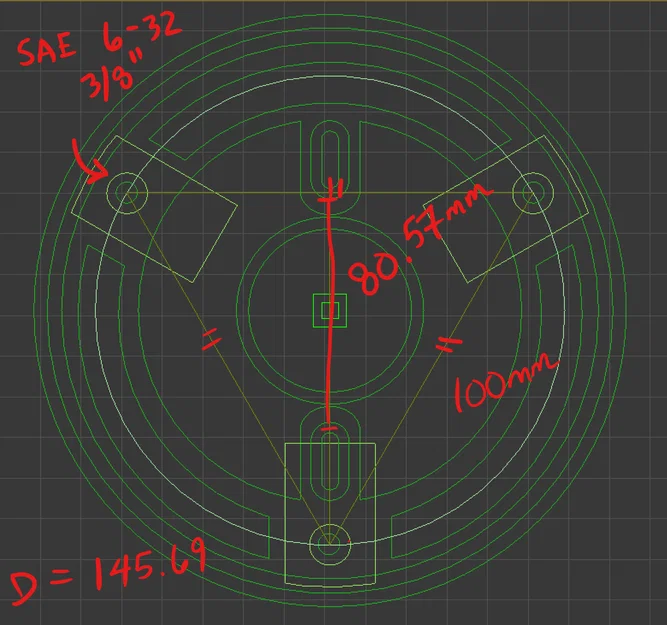

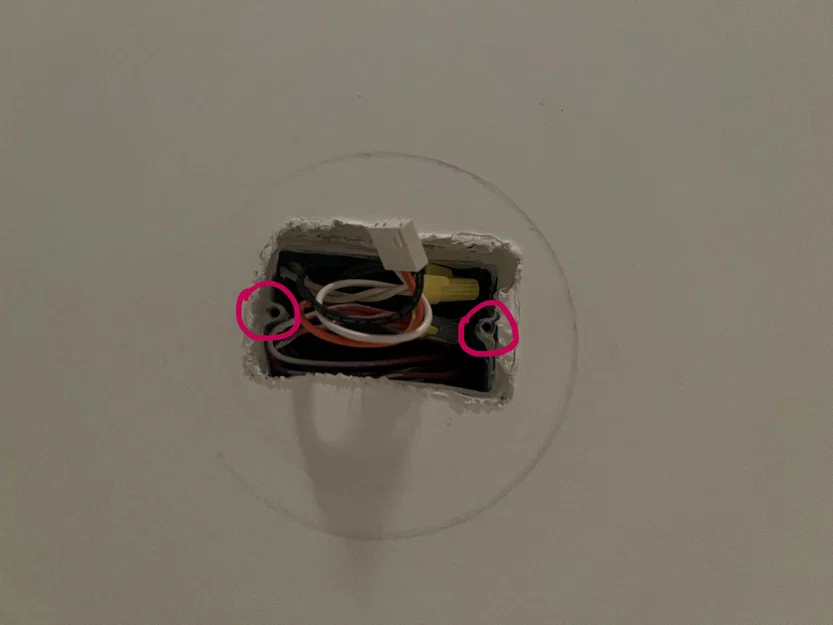

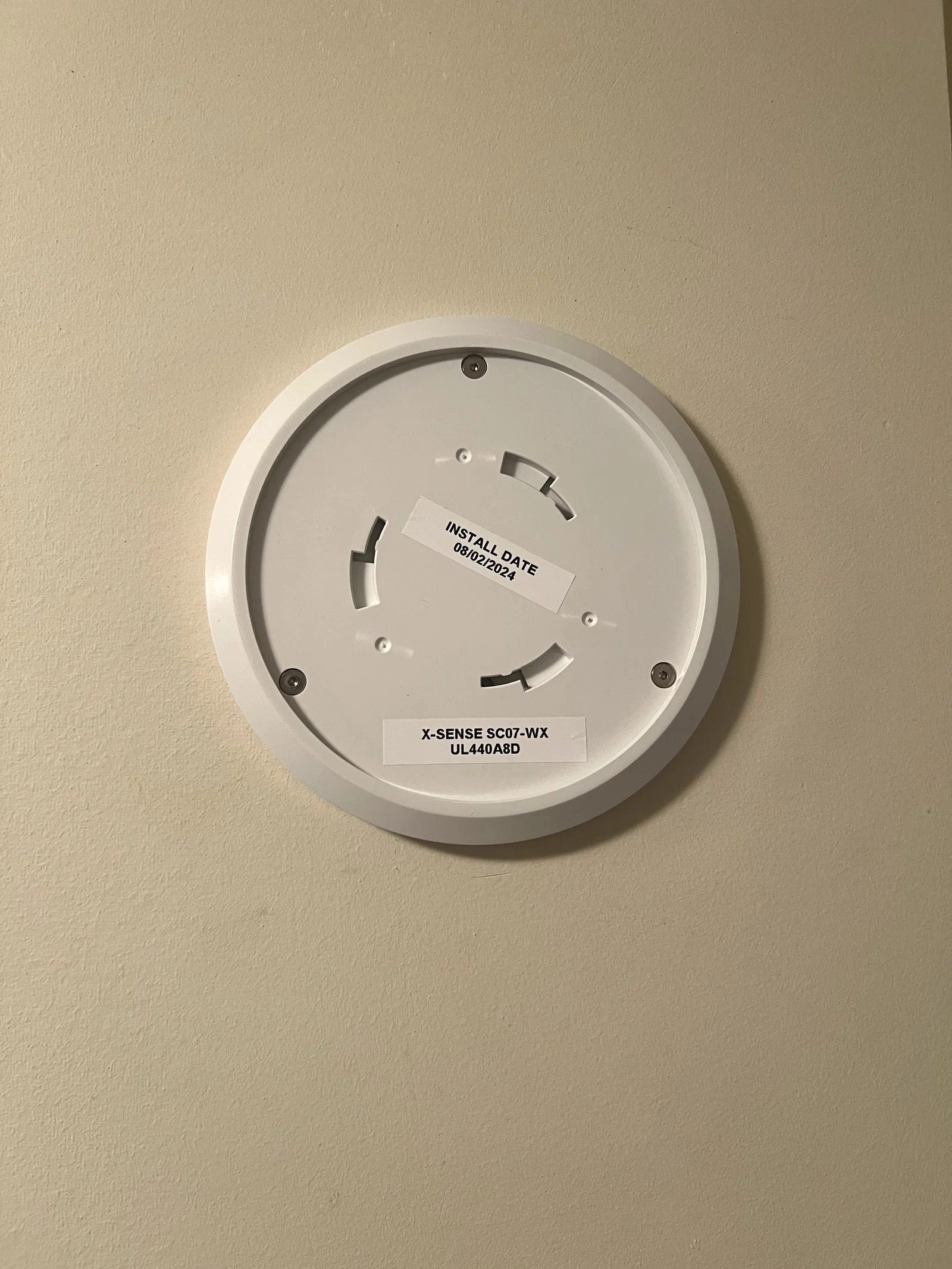

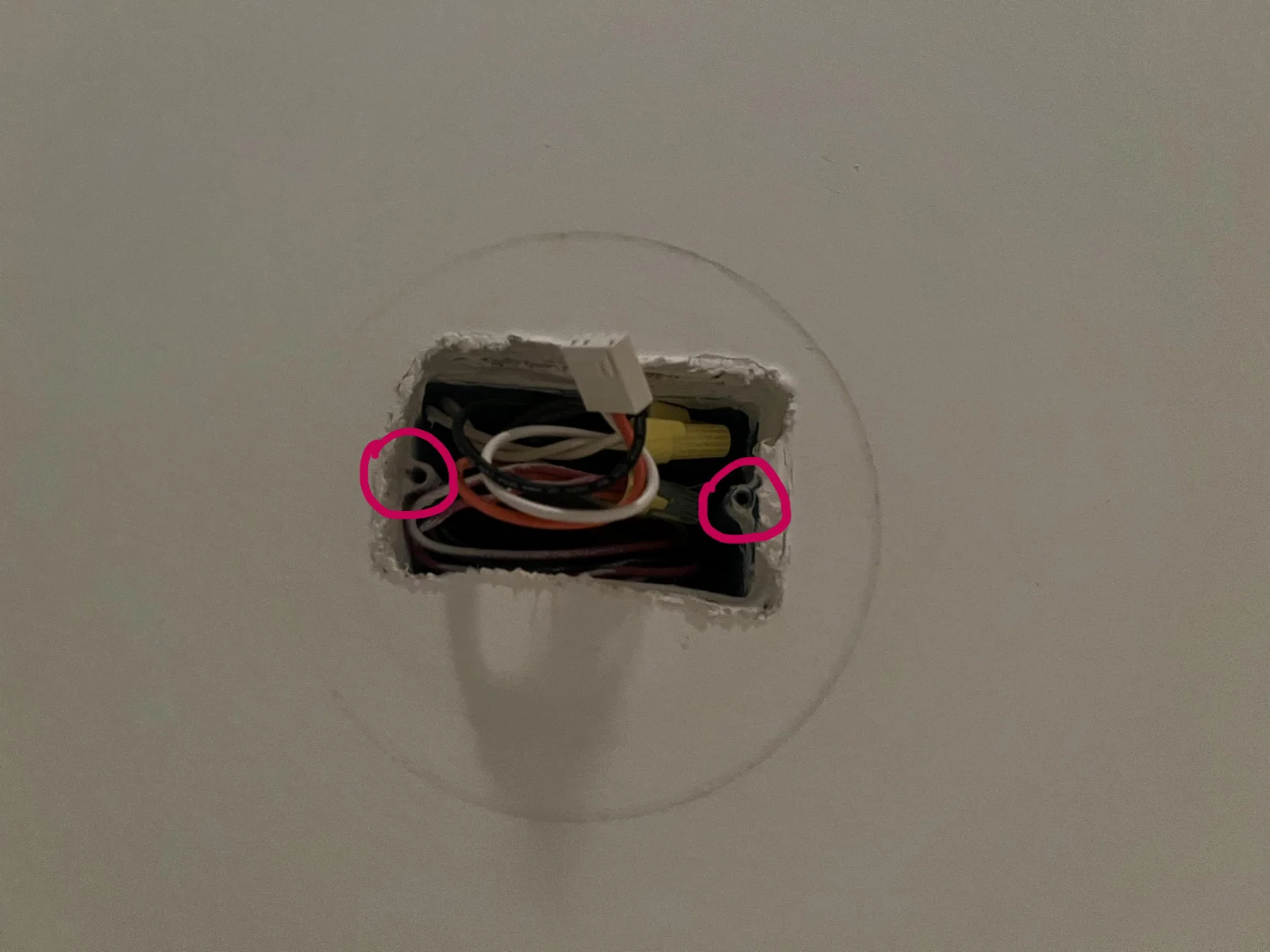

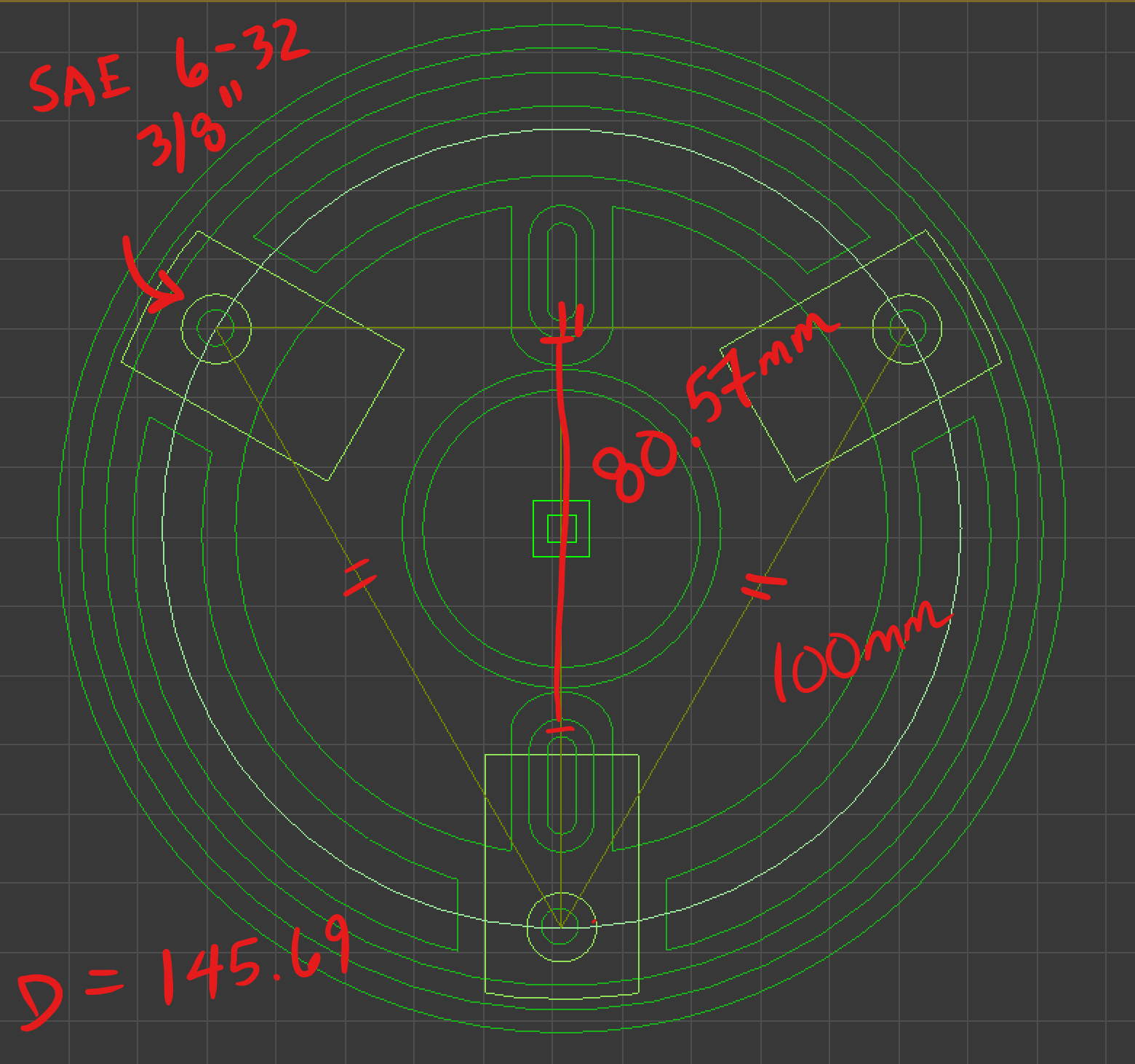

Miếng đệm này sẽ gắn trực tiếp vào hộp âm tường (junction box) với khoảng cách giữa các lỗ vít khoảng 80mm. Sau đó, đế gắn thiết bị báo khói X-Sense sẽ được cố định vào miếng đệm này bằng 3 con ốc tán nhiệt (heat set inserts) kích thước 6-32 (xem link bên dưới) và 3 con vít đầu bằng chìm (Socket Flat Countersunk Head Screw) kích thước 6-32 3/8".

Linh kiện/Phần cứng

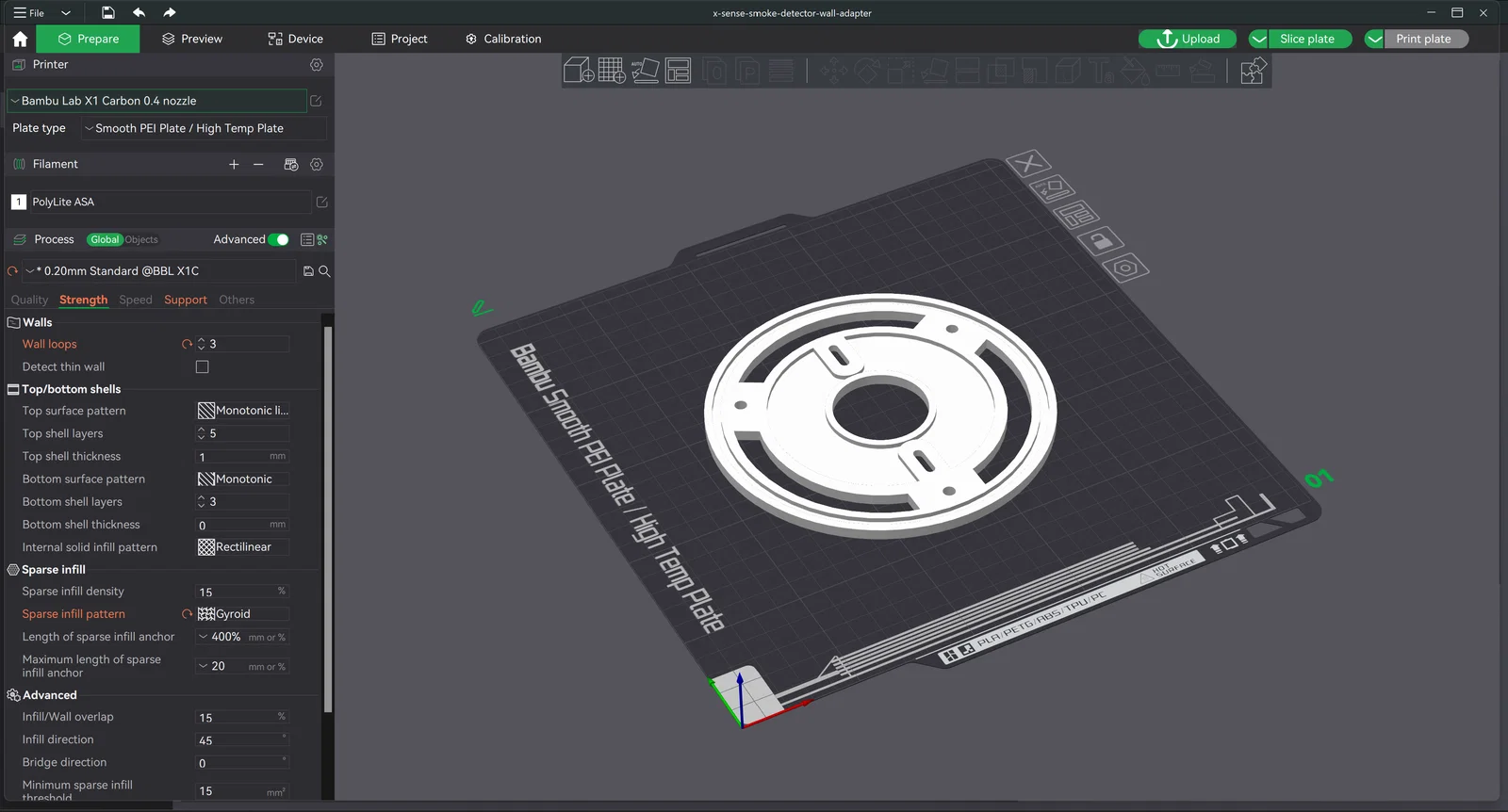

Thông số in

  • Đầu phun: 0.4mm
  • Máy in: Bambu Lab X1C
  • Độ đặc (Infill): 15% (kiểu Gyroid)
  • Chất liệu: Polylite ASA - Màu trắng
  • Phần mềm cắt lớp: Bambu Studio

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfobj
Số file mô hình
2
Tổng dung lượng
325,8 KB
File lớn nhất
252,4 KB
