Filament Winder - Mod Sled

Mình làm bản remix này vì mình có khá nhiều cuộn spool cũ tương đối hẹp (chắc của Wanhao?). Có cuộn rộng 48mm và có cuộn 50mm, nên mình muốn dùng cái winder cho tụi nó luôn.
Trong lúc chỉnh sửa các part, mình cũng mod lại base sled và carriage để móc (hook) vào frame và vào nhau, nhằm tránh việc sled bị nhấc lên khi tải nặng.

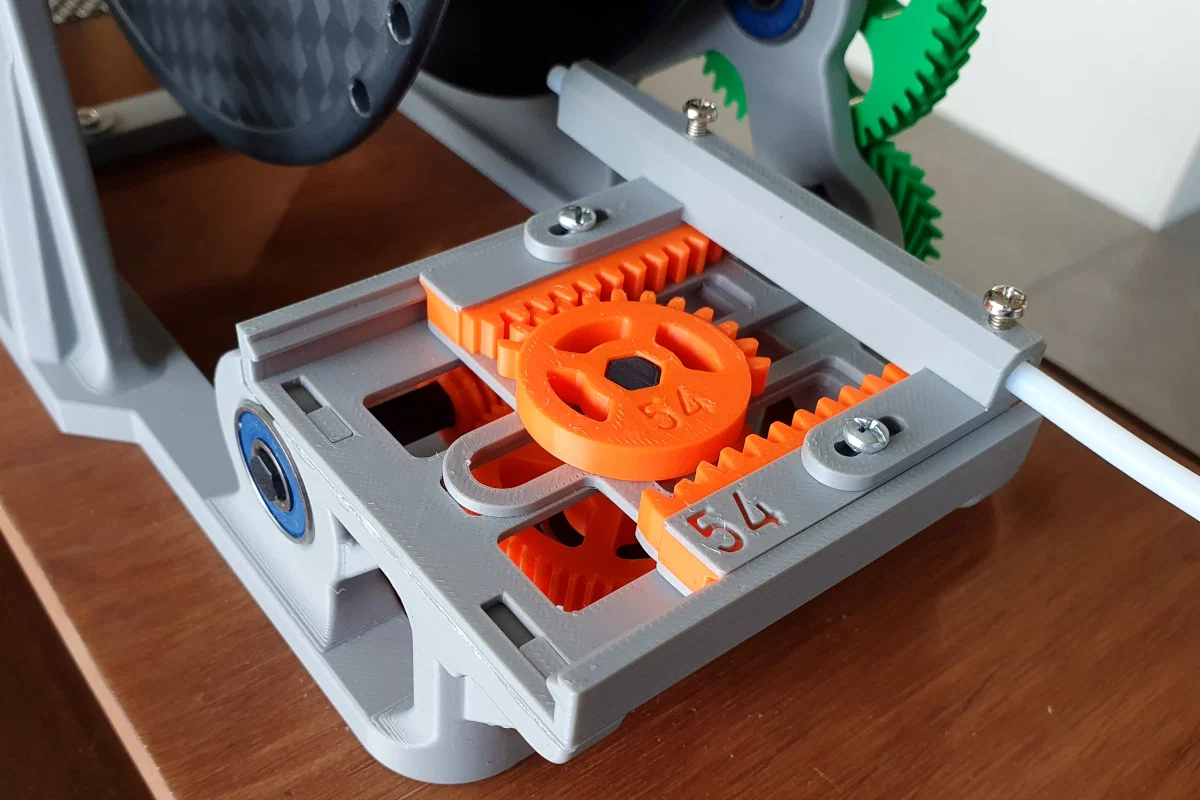

Update: thêm biến thể 54mm (chưa test, mình không có loại spool này)

Khi dùng bản nâng cấp này sẽ có vài lựa chọn.
(bạn vẫn cần các part từ thiết kế gốc, ít nhất là cái winder, và nếu thích thì dùng thêm hex upgrade)

1. nếu bạn đã in và lắp bản winder gốc và chỉ muốn nâng cấp sled, bạn có thể in Filament Guide Carriage và Filament Guide Sled 57 (đây là spool size chuẩn của Bambu) để thay trực tiếp cho bản gốc. Nếu bạn muốn có thể trượt (slot) carriage vào frame, in thêm Sled seat rồi dán lên frame (dễ nhất là dán khi nó đã được slot vào carriage sẵn để canh thẳng hàng).

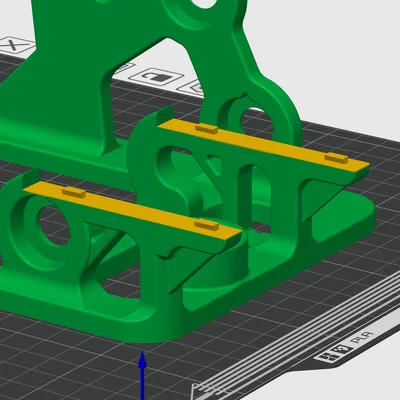

2. nếu bạn vẫn chưa in part Winder Spool holder main body của bản gốc, bạn có thể gộp nó với Sled seat rồi in một lần luôn. Trong Bambu Studio, kéo cả hai model vào cửa sổ và chọn Yes khi được hỏi có muốn load dưới dạng single object with multiple parts không. Trong Cura, bạn chọn các model rồi merge lại. Chúng sẽ tự canh đúng vị trí.
3. nếu bạn giống mình và muốn có tuỳ chọn quấn nhiều cỡ spool khác nhau, bạn nên làm theo 1. hoặc 2. ở trên. Việc thay sled quá nhiều sẽ làm lỏng trục gear đứng (vertical gear shaft) — đây là thứ duy nhất giữ toàn bộ cụm sled lại với nhau ở thiết kế gốc. Carriage dạng chốt gài (latching) sẽ giúp mọi thứ không bị tuột lỏng.

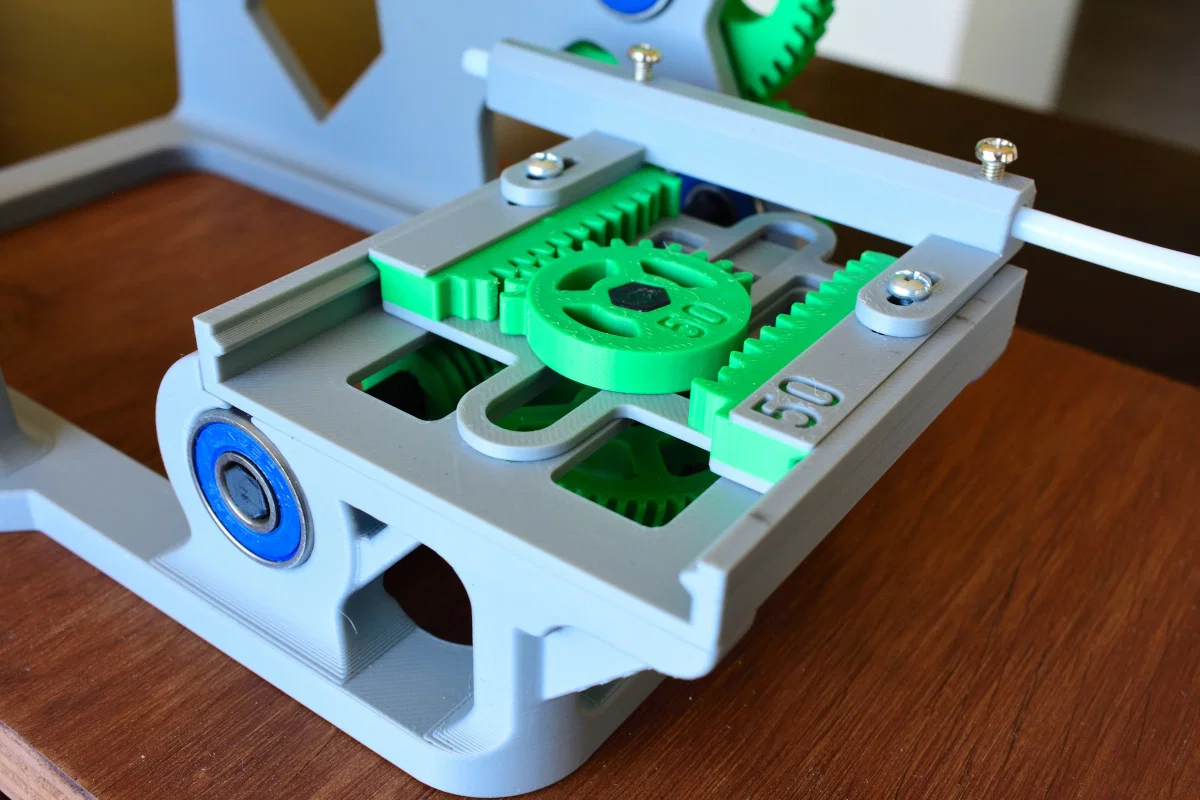

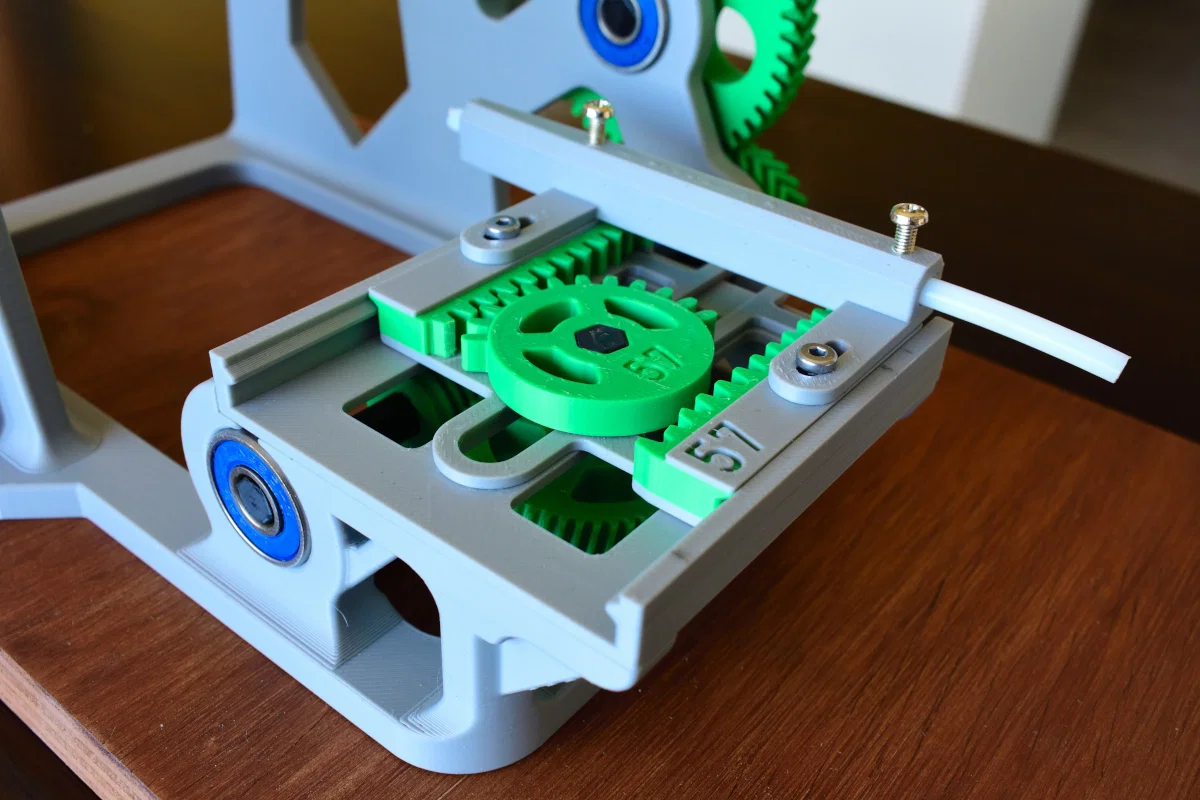

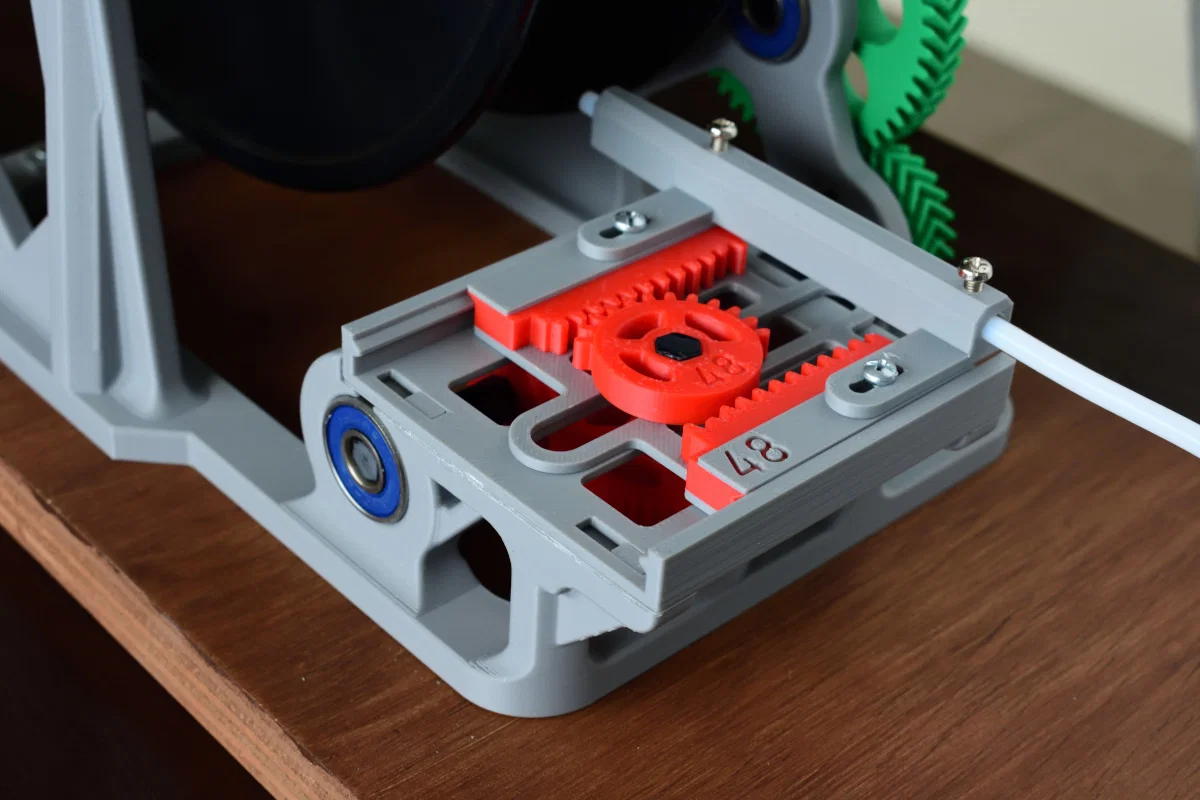

   Sau đó chọn cỡ spool. 57mm là spool Bambu chuẩn. Mình cũng kèm part cho spool 48mm (spool Wanhao của mình rộng cỡ này) và spool 50mm (mình vô tình làm ra vì đang đo một cuộn hơi lạ).
   Mỗi biến thể spool cần 4 part:
   Filament Guide Sled XX, Gear linear for filament carriage XX, linear gear XX, Worm XX
   (XX là size 48/50/57)
4. nếu bạn dùng các part từ hex upgrade, hãy chọn các part có chữ UPGRADED ở cuối tên

Print settings, tất cả trừ Worm

• 0.16mm Optimal @BBL X1C
  (Dù vậy bạn hoàn toàn có thể in 0.2mm layer height)
• Wall loops: 3
• Outer wall: 60 mm/s
• Infill 25 %
• không cần support

Print settings cho Worm gear

• 0.12mm Fine @BBL X1C
  (hưởng lợi từ layer mỏng do overhang cực nhiều)
• Outer wall: 60 mm/s
• file đang nằm ngang, xoay 90 độ để nó đứng lên rồi in

Ngoại trừ việc thêm Sled seat (xem ở trên), mọi thứ lắp ráp y như bản gốc.

Nói rõ luôn: mình dùng bản trục hex (upgraded) ngay từ đầu và chưa từng in bản trục tròn (round shafts) gốc. Vì vậy mình chỉ test thực tế các phiên bản UPGRADED. Nhưng các part chỉ khác ở kích thước và hình dạng lỗ, nên mình khá chắc là cả hai biến thể đều chạy ổn. Nếu không ổn thì báo mình biết nha.

Chúc quấn spool vui vẻ.
