Bộ đóng phốt phuộc SKF 41mm - Triumph Street Triple 675R (Fork Seal Driver)

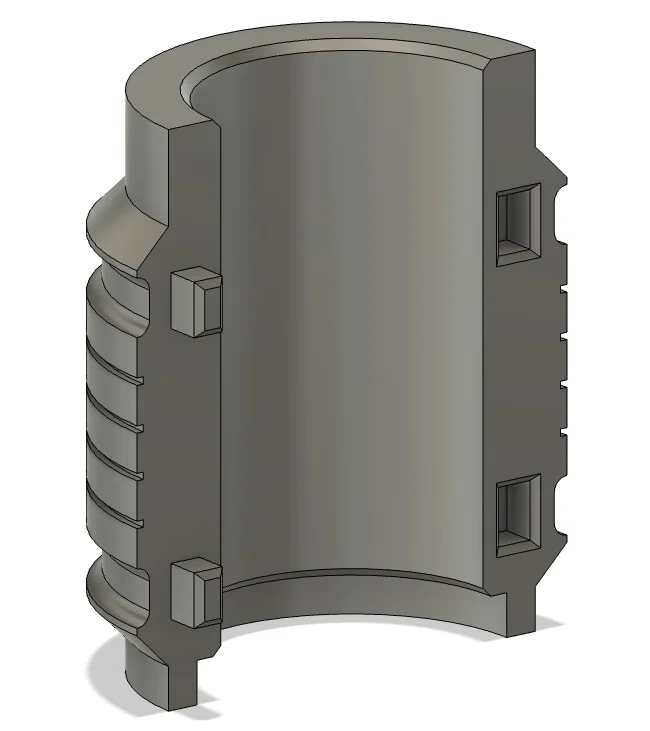

Mình gặp vài vấn đề khi lắp SKF bearings và đặc biệt là dust seals cho phuộc của Triumph Street Triple 675R. Mình đã tạo và in vài biến thể từ một mẫu fork driver tải về, chỉnh về 41mm. Nhưng sau khi ép bearing vào thành công thì mình không thể ép được cái dust seal. Vì vậy mình redesign lại thành v2: một đầu dùng cho bearing, đầu còn lại dùng cho dust seal.

Triumph Street Triple 675R dùng phuộc 41mm, SKF bearing & dust seal có kích thước 41x53.3x…

Chỉnh nhẹ một chút thì cũng có thể dùng cho các loại phuộc khác.

Mình đã test rồi và chạy ngon lành. Bản v2 tốt hơn nhiều, dust seal có thể được đẩy vào phuộc mà không gặp vấn đề gì. Nên in 2 cái và dùng 2 sợi zip-tie loại cứng hơn để ráp (và giữ) hai phần lại với nhau sau khi lắp lên phuộc.

In bằng PLA, 4 perimeters và 40% infill. Nhưng mình có thêm 2 modifiers cho phần trên 13mm và phần dưới 10mm để lên 8 perimeters.

Tiếc là mình thiết kế model này theo đơn vị centimeters, nên cần scale xuống 10%. Hoặc mình có đính kèm file project 3mf, trong đó model đã được scale sẵn và có sẵn modifier (orcaslicer).
