File XRP dạng DWG/STEP và các định dạng khác

Remix từ Bộ Kit Robot XRP (Phiên bản BETA!!) Tác giả Experiential_1229651

Tác giả erikringwalters

Lượt tải
216
Lượt thích
21
Lượt coi
967

File 79 148,2 MB

  • XRP_Motor_-_redone_1776809737.sldprtSLDPRT · 83,5 KB
  • XRP_Motor_-_redone_1776809738.dwgDWG · 104,4 KB
  • XRP_Motor_-_redone_1776809739.3mf3MF · 203,3 KB
  • XRP_Motor_-_redone_1776809740.stepSTEP · 227,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#324216
Danh mục
DIY
Ngày đăng
Thẻ

Mô tả

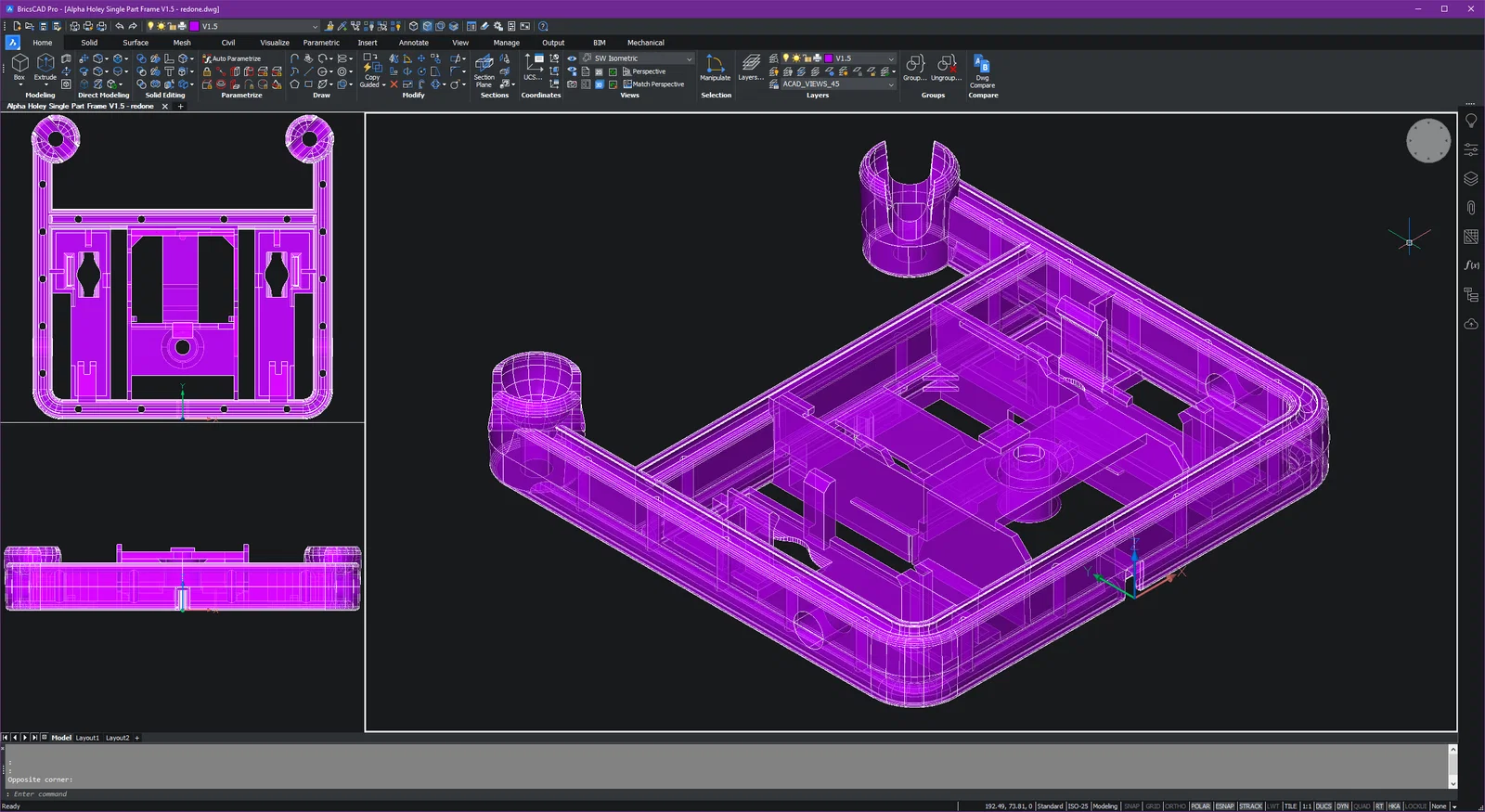

Cập nhật 8/1/24: Mình phát hiện mình bị thiếu một cái lỗ cho nắp pin trên phiên bản chassis “holey”, nên mình đã thêm vào rồi.

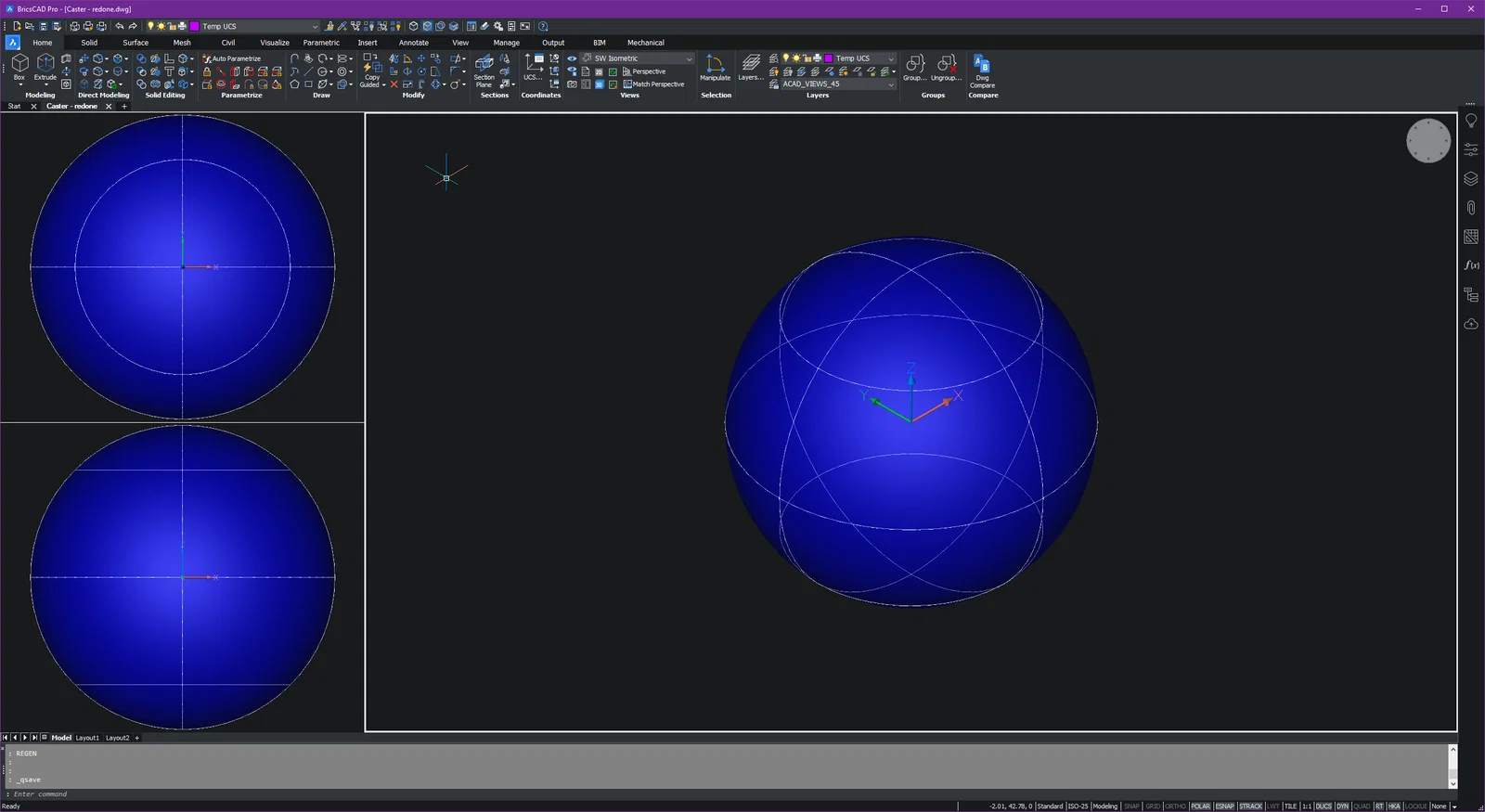

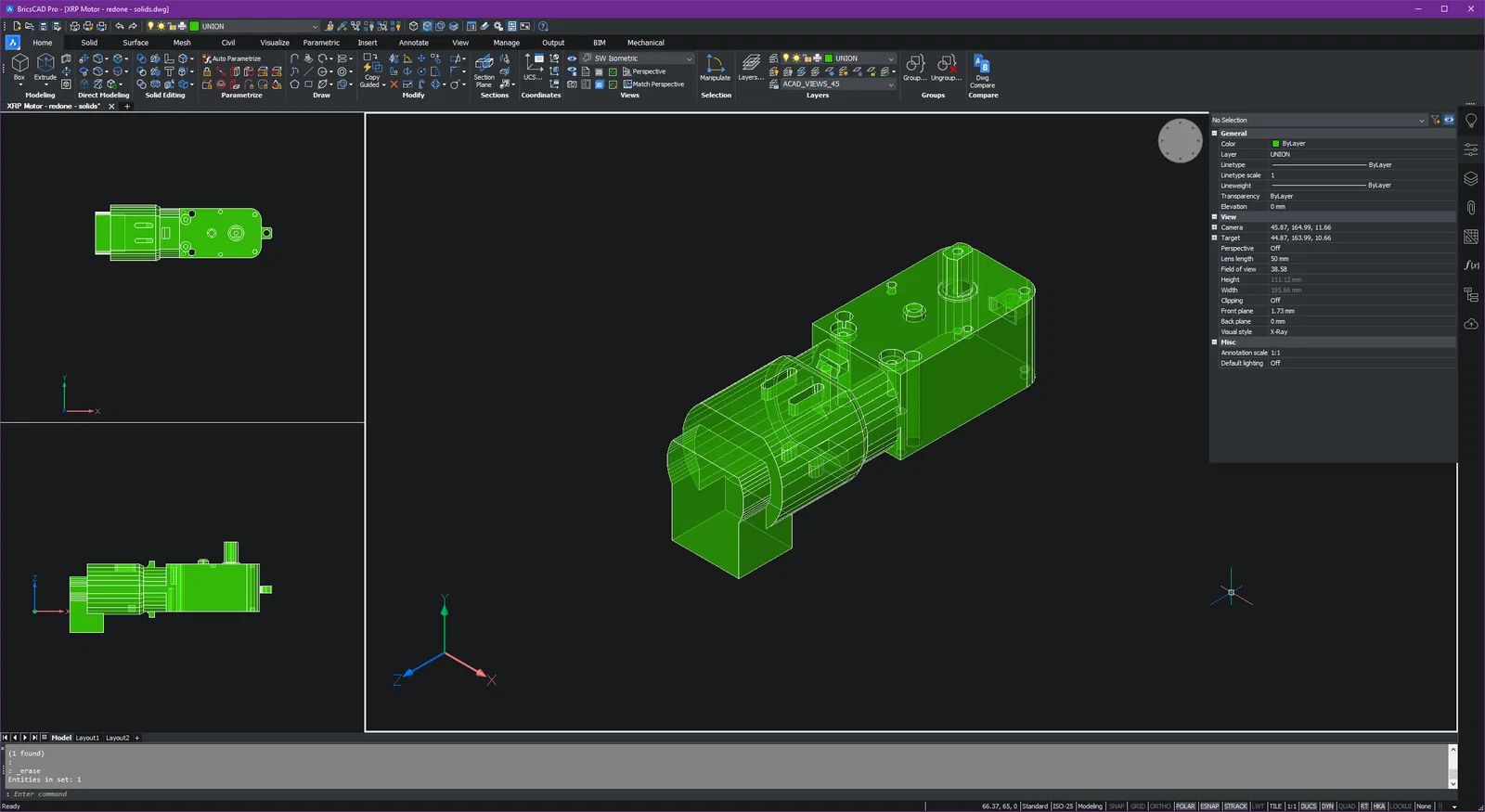

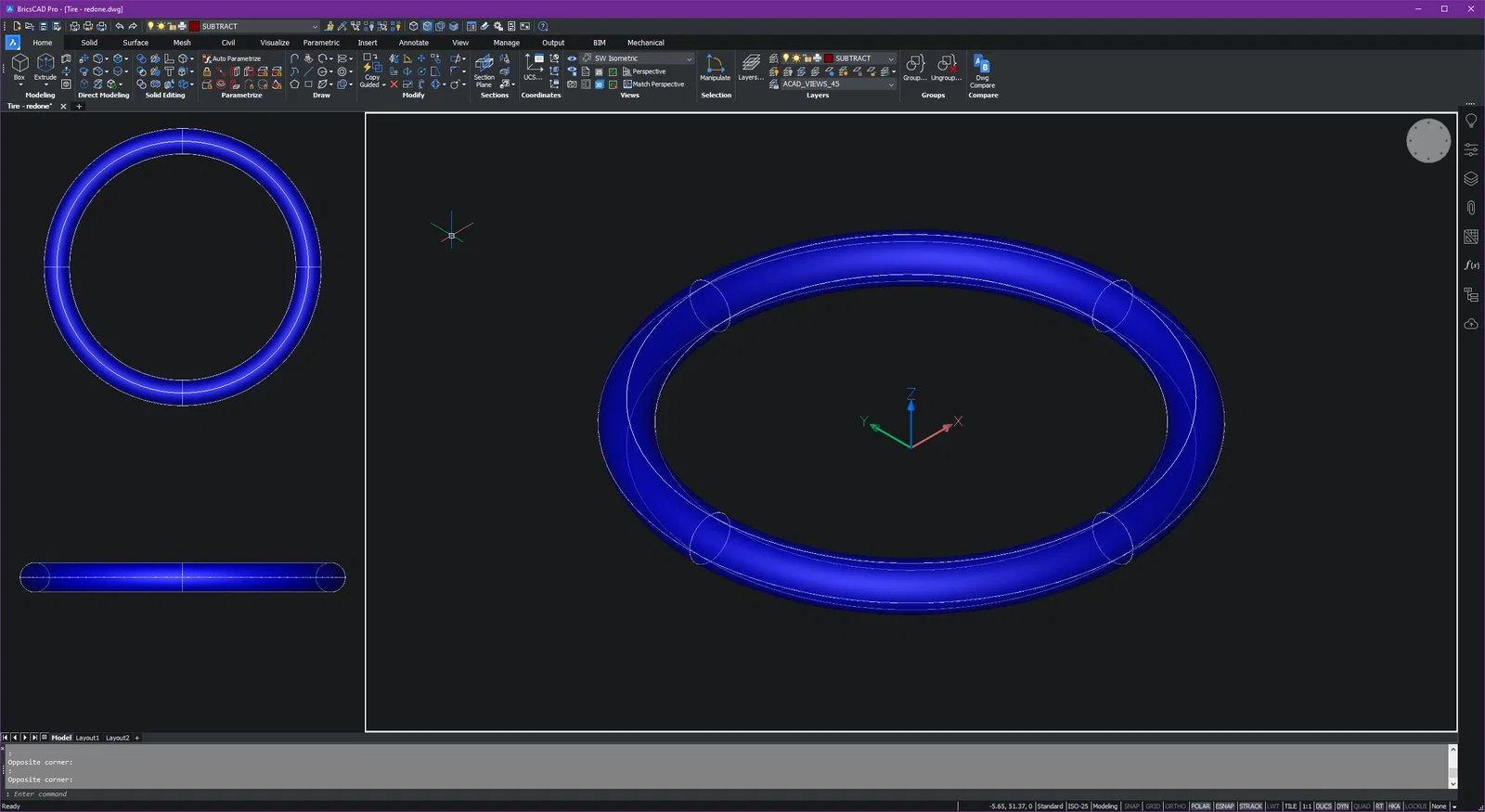

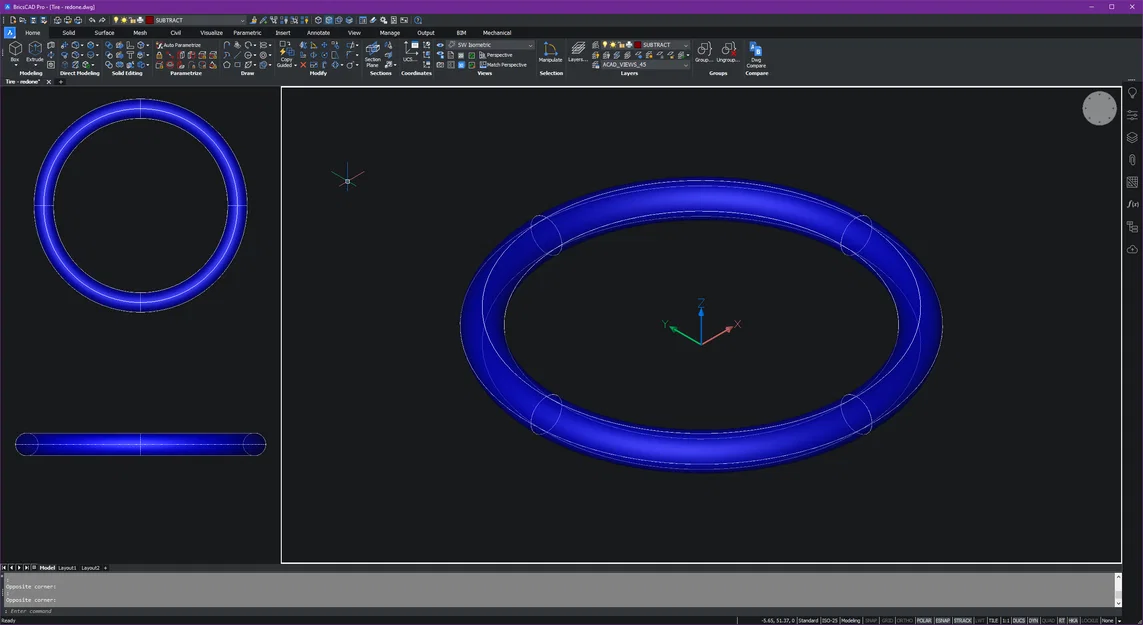

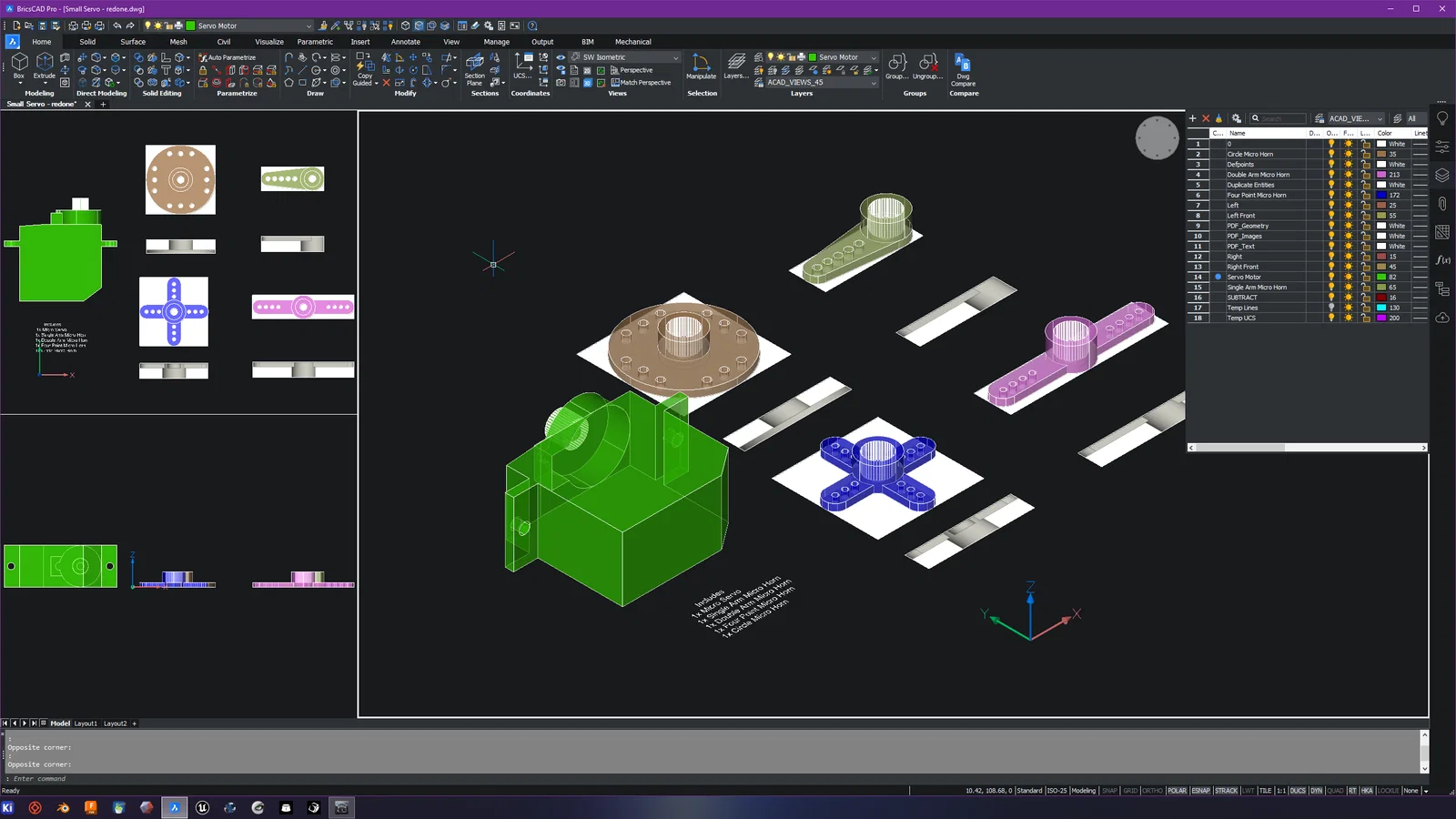

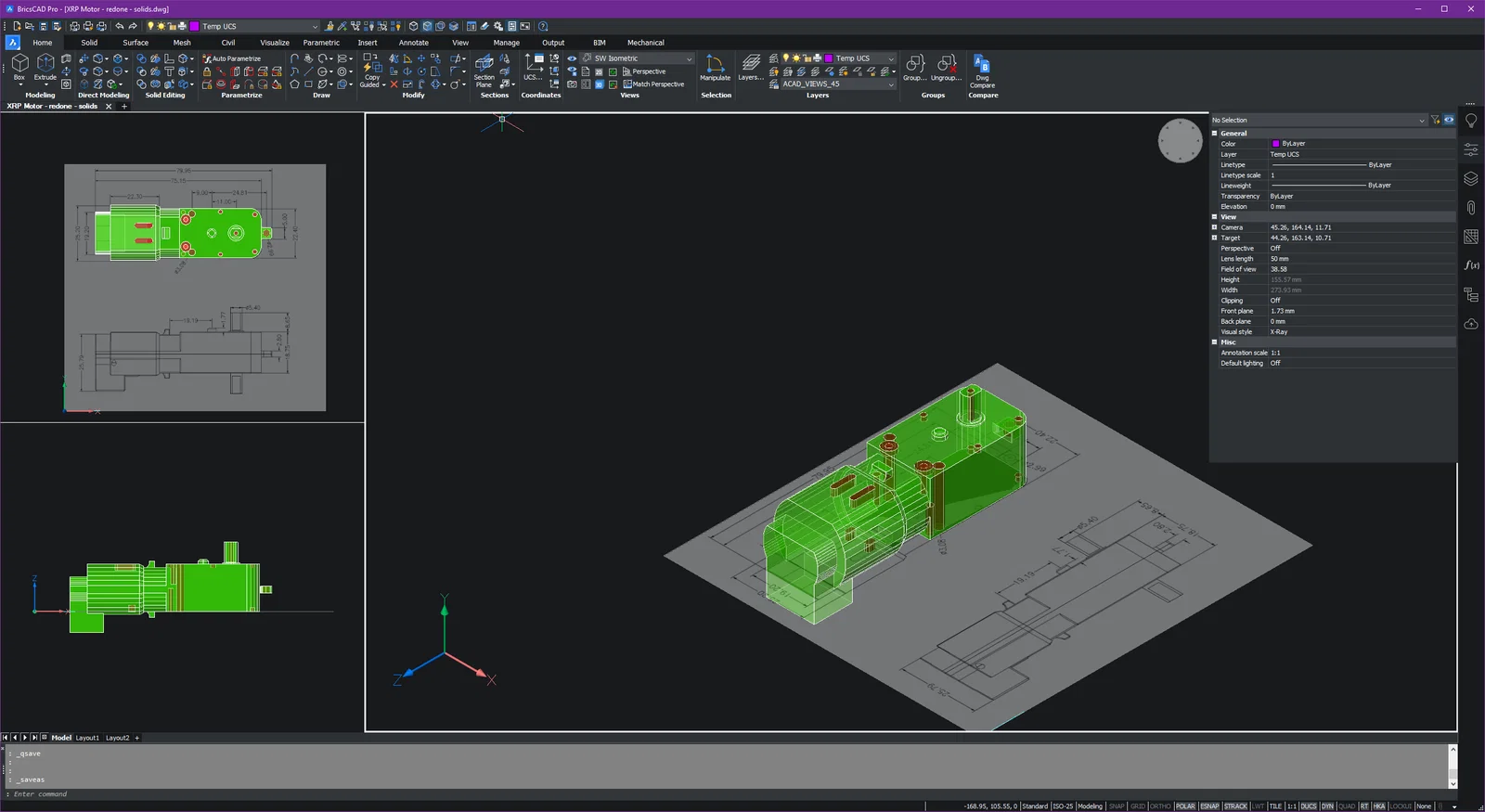

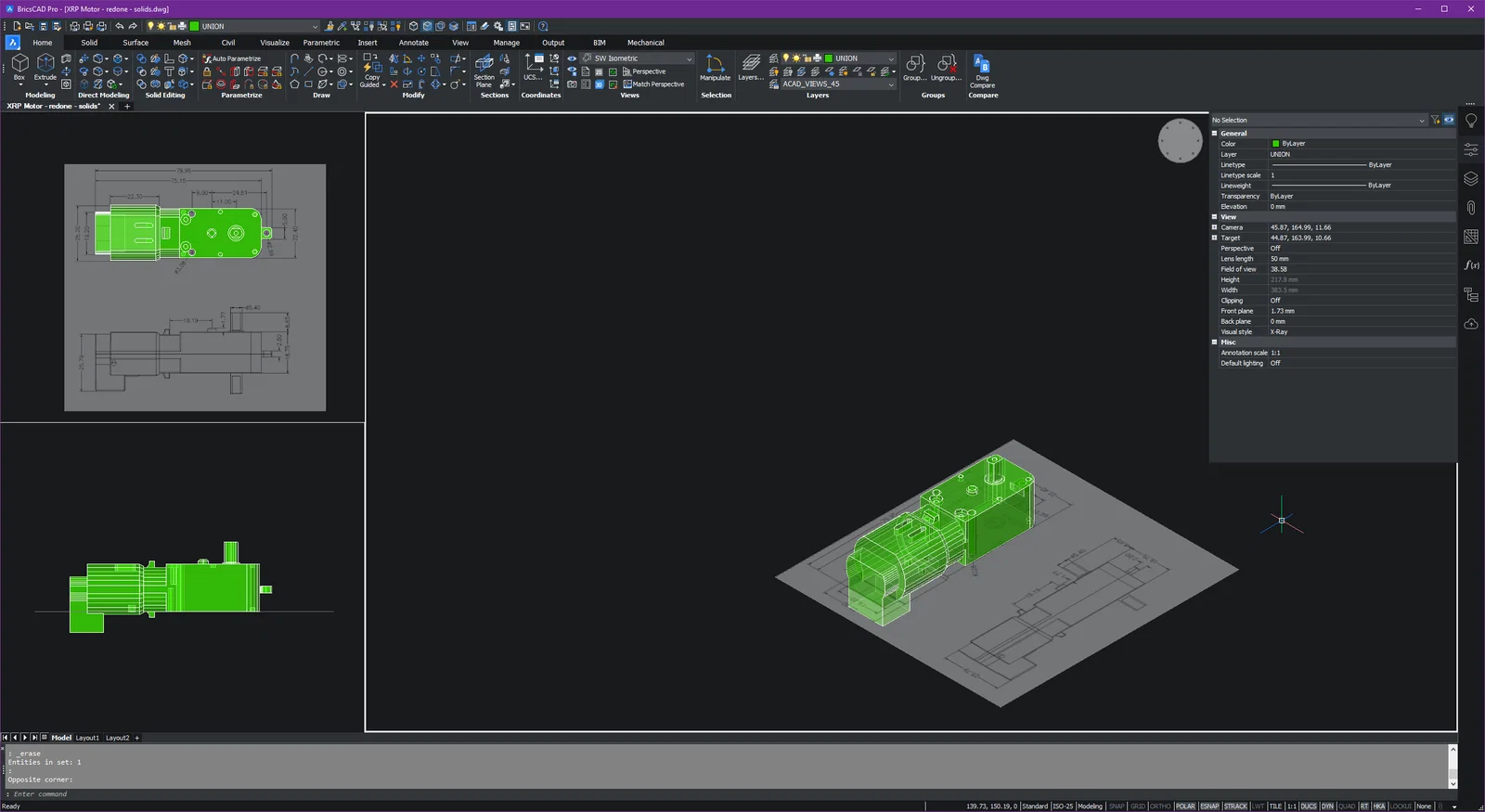

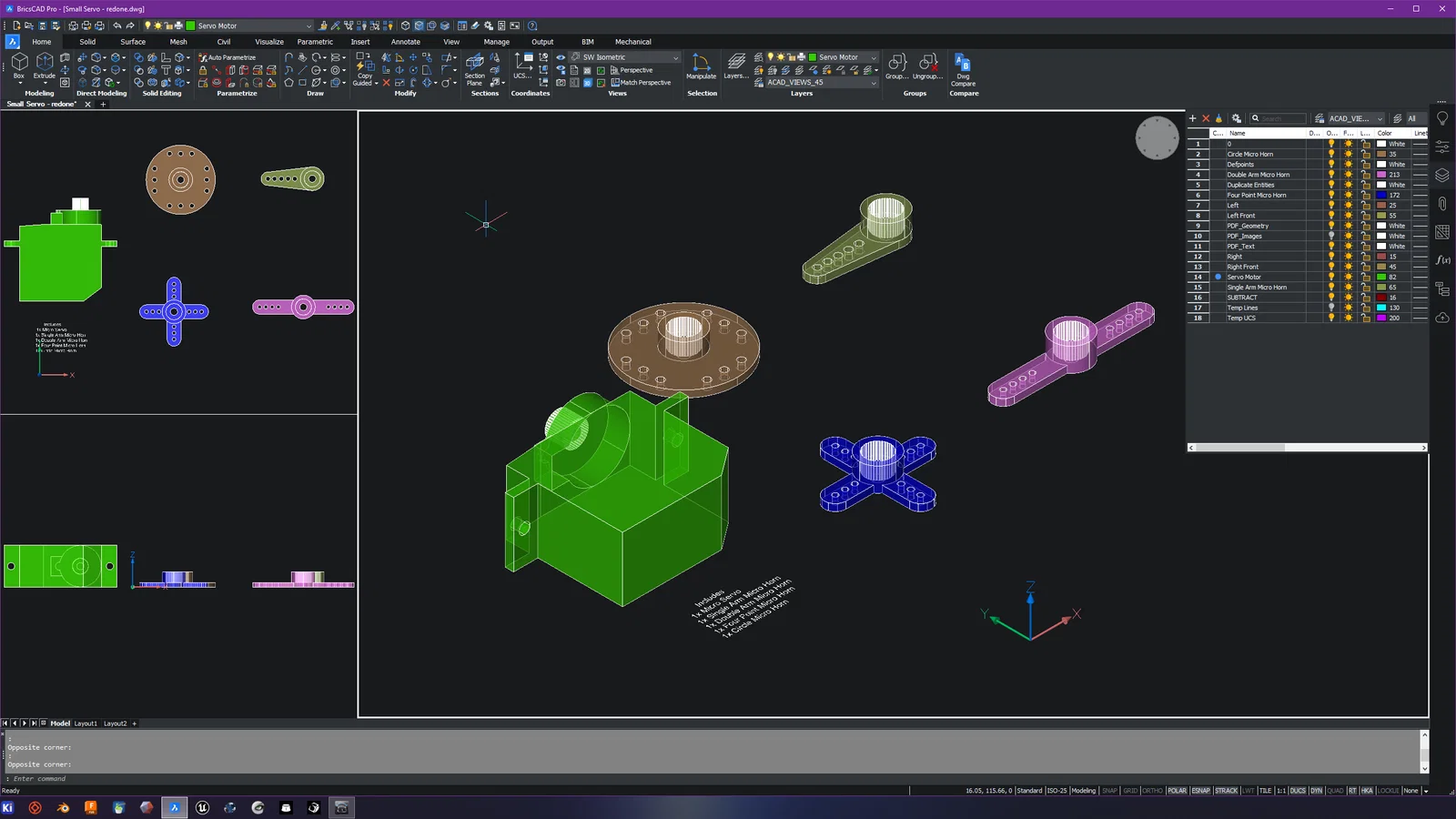

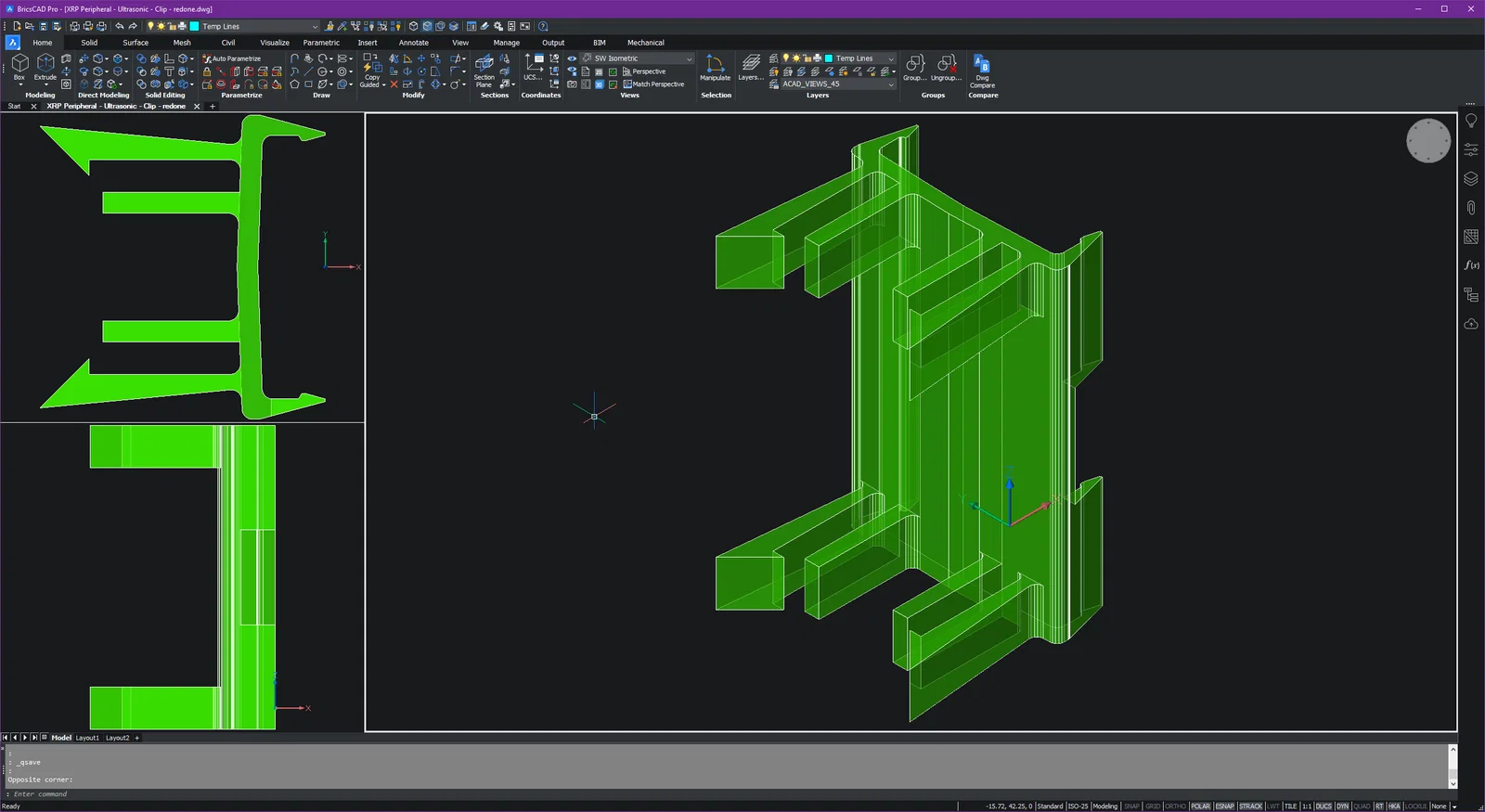

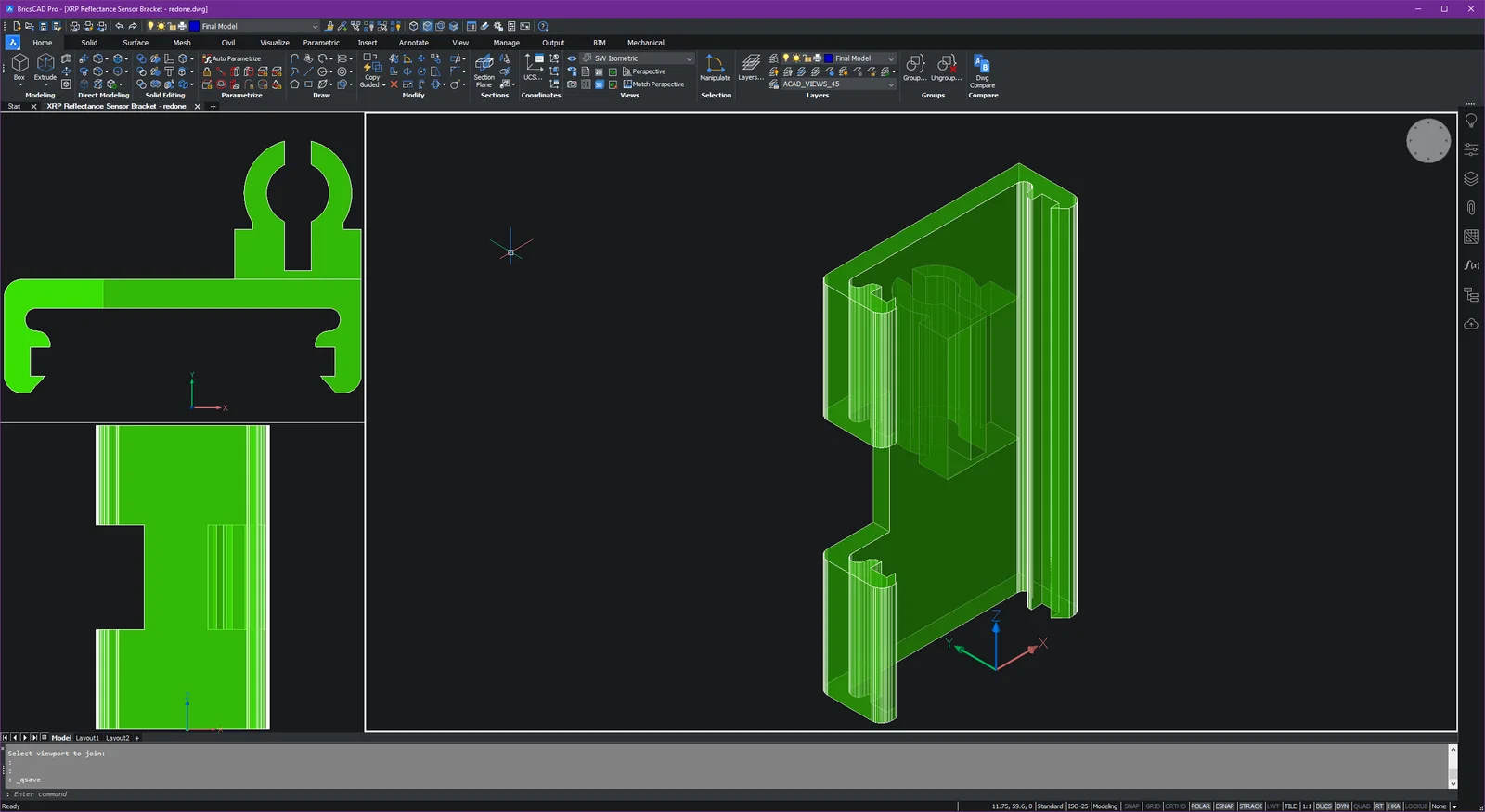

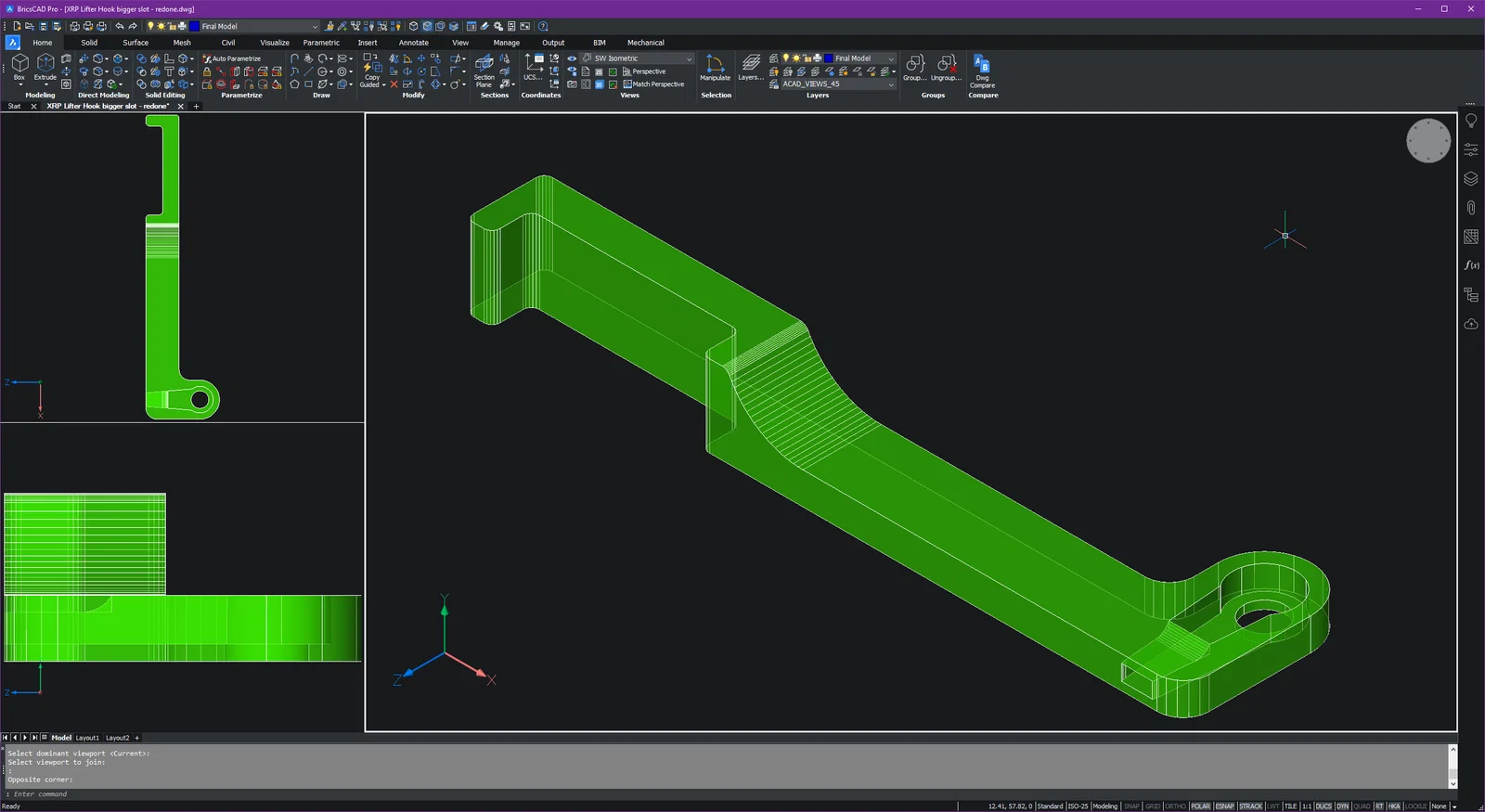

Mình đã thêm file CAD cho Caster, Tire (cả bản kéo giãn và bản không), Motor và Servo motor (bao gồm Single Arm/Double Arm/Four Point và Circle Micro Horn), tức là các món có trong bộ kit.

Các model của những món trong kit nên sai số ít nhất cũng trong khoảng 0.1mm so với bản gốc, dựa trên bản vẽ 2D và đo bằng thước cặp.

Các model của những file 3mf gốc nên sai số trong khoảng 0.01mm so với file gốc ở mọi chỗ, ngoại trừ các điểm sau:

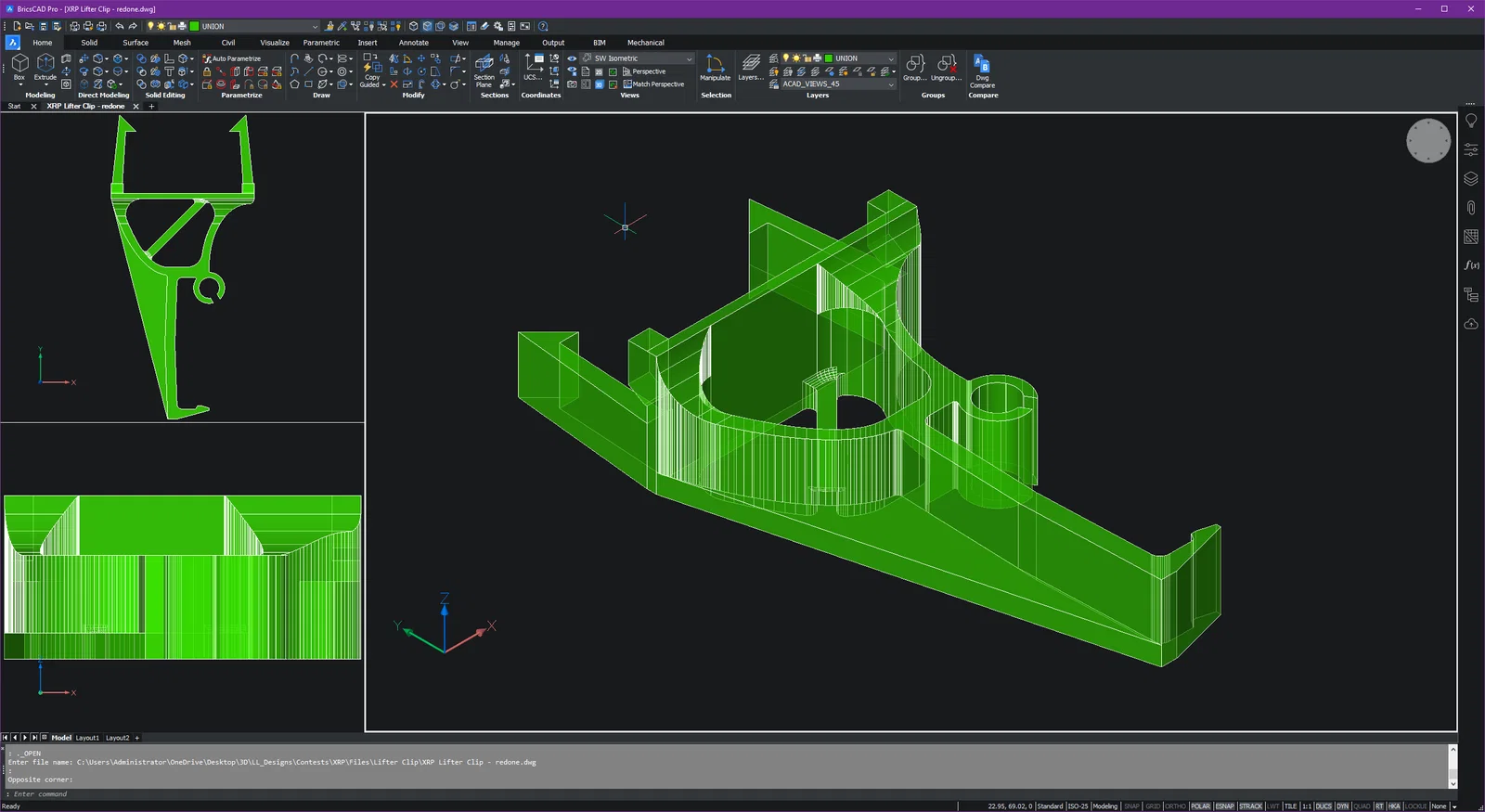

Lifter Clip:
Một phần nhỏ của một fillet (nằm giữa hai fillet khác) bị thiếu một mẩu nhỏ. Mình đã tốn vài tiếng để canh cho đúng (fillet chồng lên fillet giữa các fillet thì cần tính toán rất nhiều, rồi mới nhận ra là nó không chịu tạo) và cuối cùng mình quyết định vậy là đủ ổn rồi.

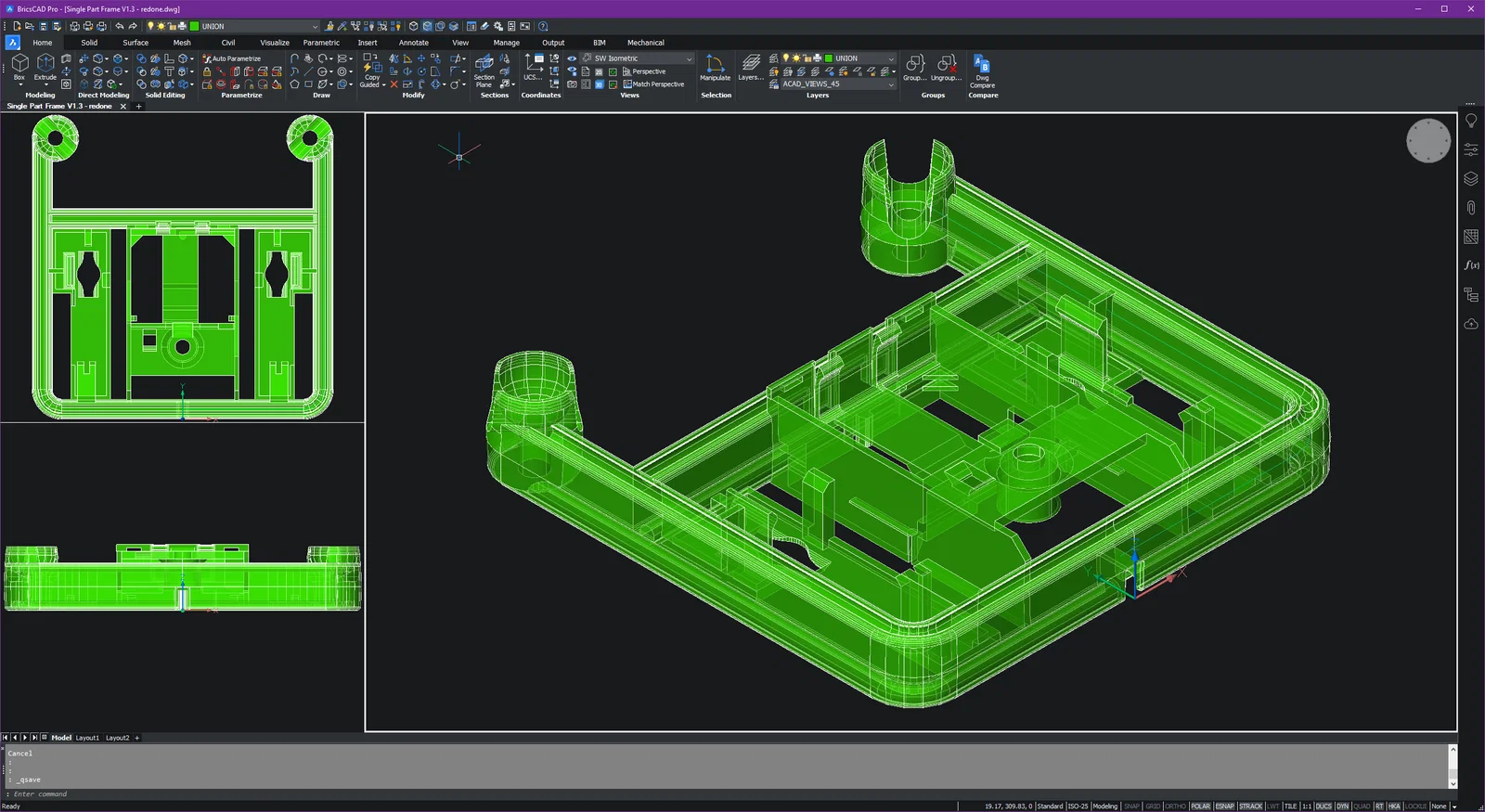

Frame v1.3 & 1.5:
Cái chamfer phía trước khá “khó chịu” và sẽ luôn bị lệch khoảng 0.14mm (0.2mm theo đường chéo) do đường phân tách midline cắt mặt trước ra. Nếu vì lý do nào đó bạn cần đúng tuyệt đối, cứ nhắn mình tử tế một chút thì mình có thể xem lại.

Nếu bạn đã tải phiên bản trước của original frame của mình, cứ thoải mái xoá bản đó và dùng bản này thay thế, vì bản này chính xác hơn nhiều.

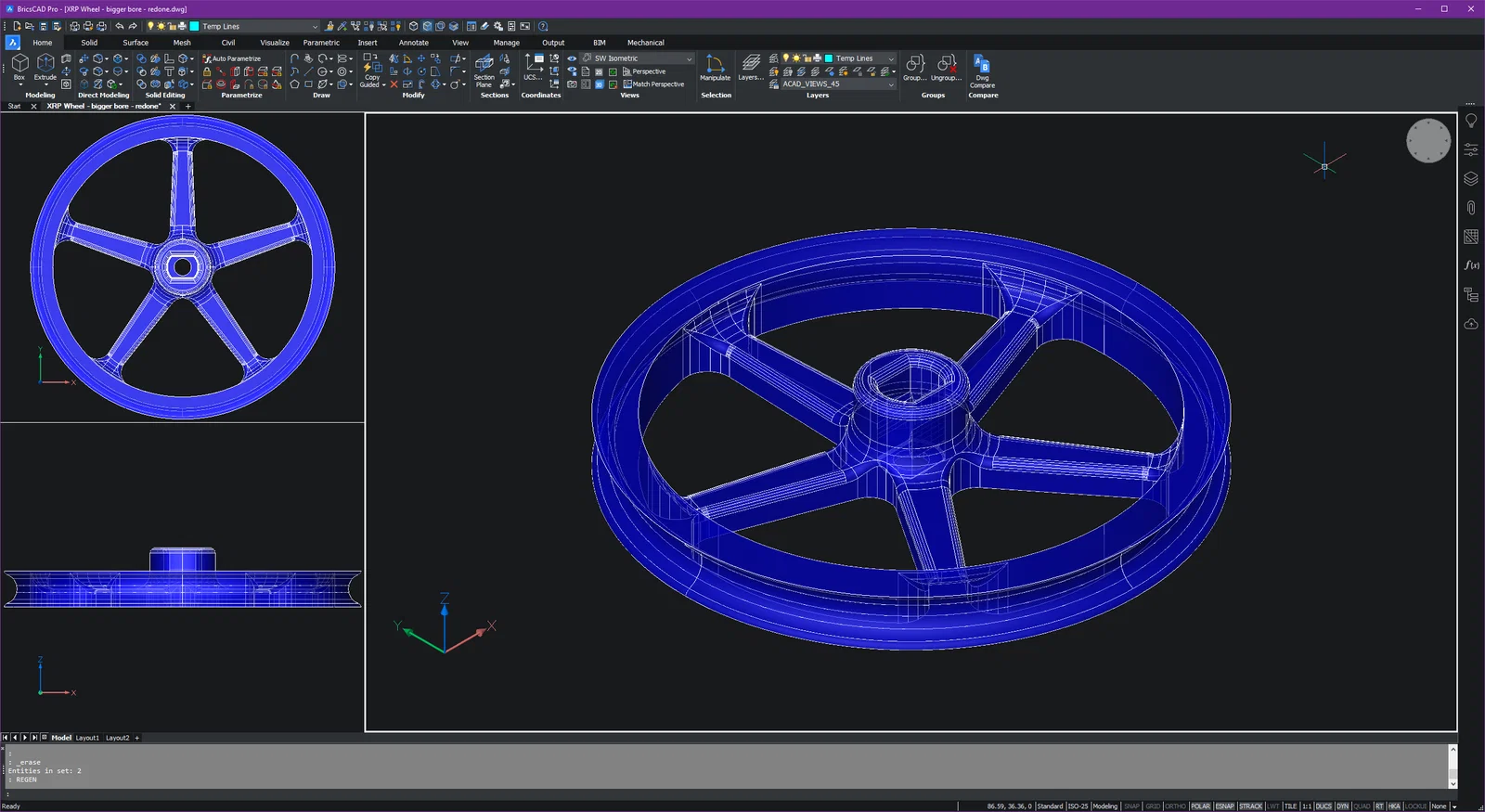

Wheel:
Hiện tại mình đang gặp vấn đề với 3 mặt của file dwg của model bánh xe: hoặc là nó export sang .3dm không đúng, hoặc là Onshape import .3dm không đúng, nên mình vẫn đang xử lý để xuất được sang .step và .sldprt cho phần này.

Nếu mọi người phát hiện lỗi nào hoặc có file nào export không đúng, làm ơn báo giúp mình với.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfdwgdxfsldprtstepstl
Số file mô hình
79
Tổng dung lượng
148,2 MB
File lớn nhất
38,9 MB
