Sunlu S4 Integrated Auto Rewind Double Stand

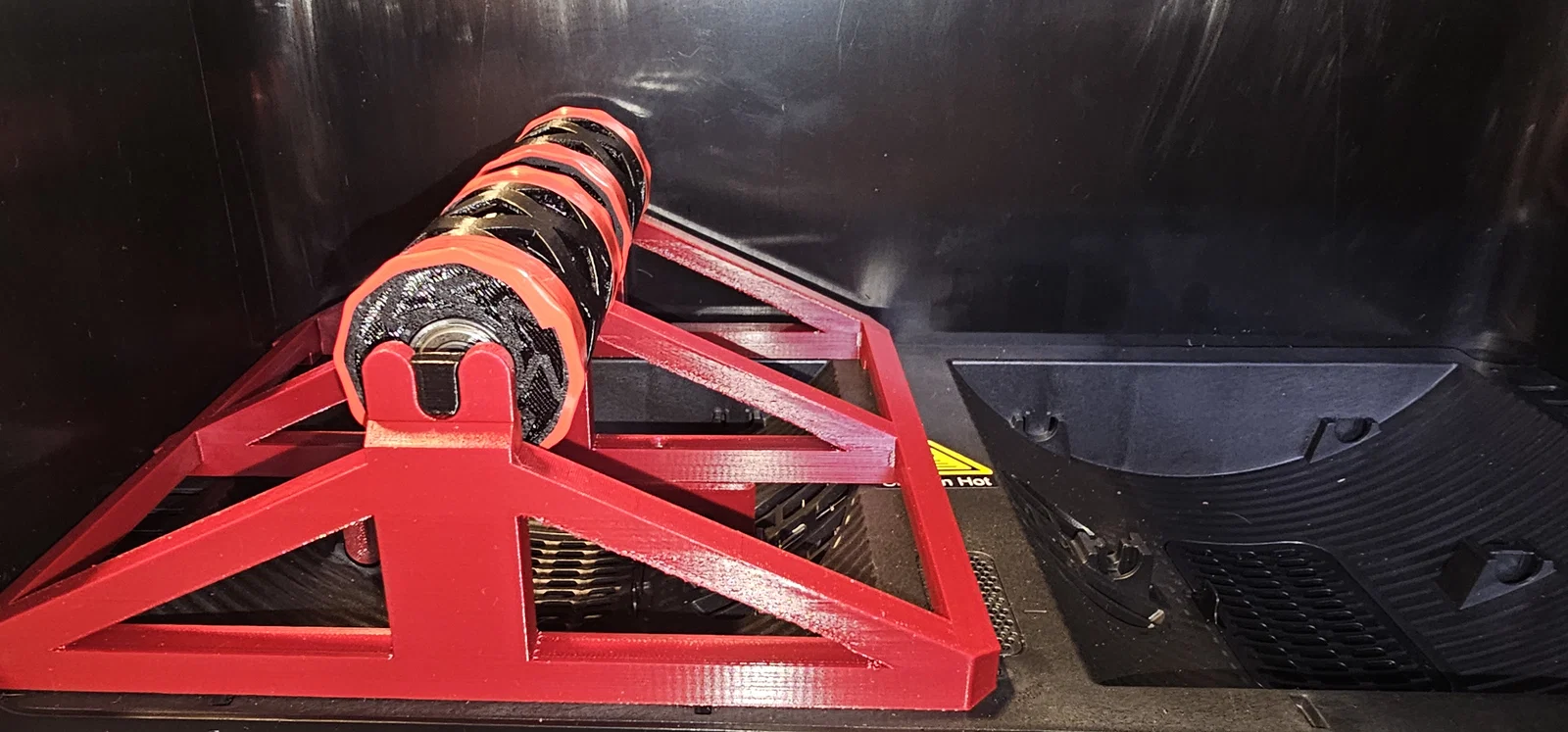

Mình bắt đầu từ bản double stand của Robert Schiele, sau khi cắt gọn và thử nghiệm thì mình quyết định làm một cái stand cứng cáp hơn. Không “mượt” và đẹp như bản gốc vì cần supports và kiểu “slicer special”, nhưng dùng được hoàn toàn. Mình bỏ hết mọi thứ trừ phần đỉnh giữ spool, rồi dựng lại phần chân bên dưới dựa trên double stand của Robert, chừa khoảng trống để không khí đi tới các khe vent và sensor.

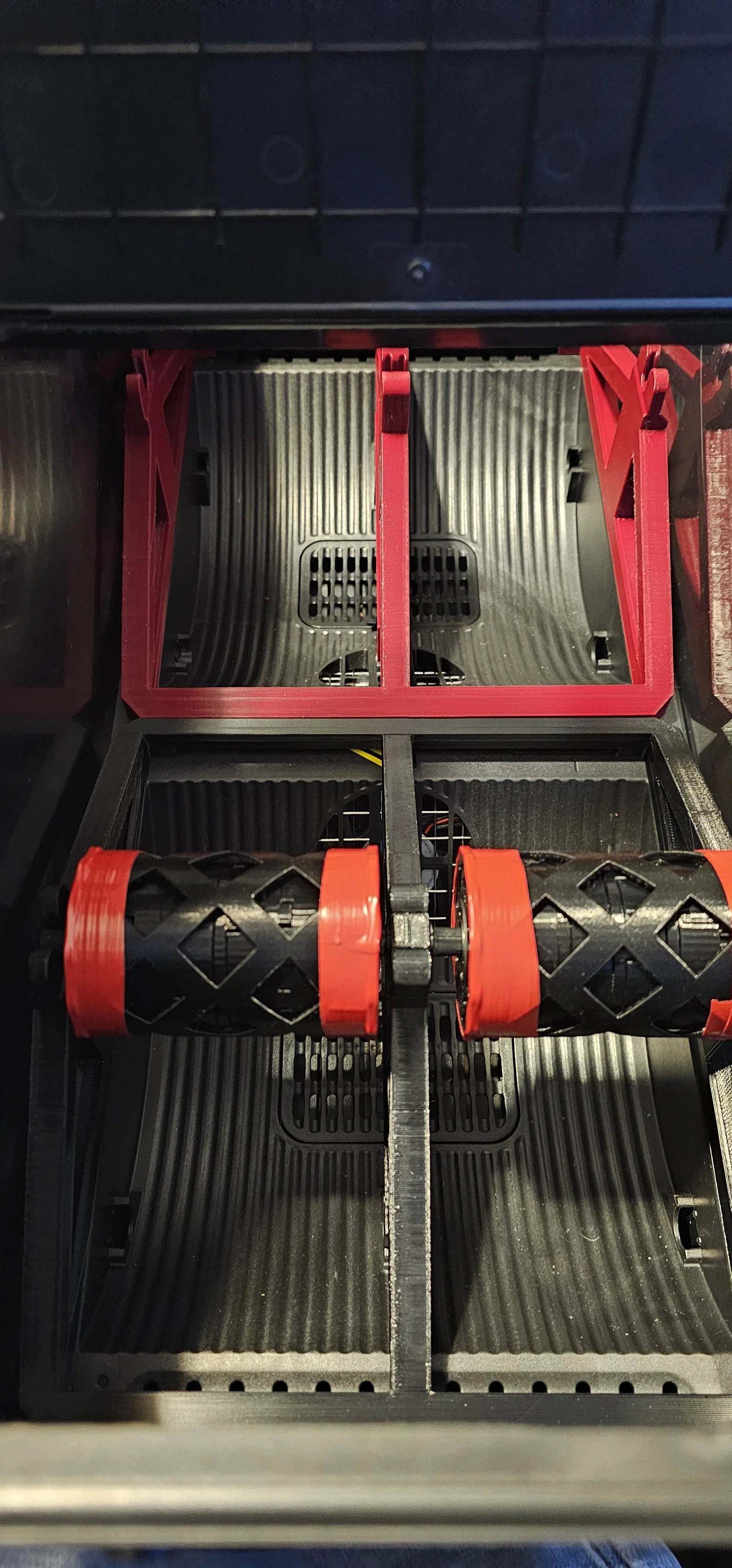

Sau đó mình thêm một cái bottom clip để gài vào phần middle bearing holder trên Sunlu S4, giúp kẹp cả cái stand vào vị trí rất chặt. Mình cũng thêm một bản nháp (rough draft) tool để canh hướng axle khi nạp filament vào S4.

In stand 2 cái. Dùng Axle của Robert và rewinder 75mm của Vincent.

Bottom clip gắn vào stand bằng 2 vít m3 và 2 đai ốc m3ns.

Mình in bằng Atomic Filament ABS, infill 30% và 5 perimeters, có supports.

Cứ thoải mái lấy ý tưởng rồi làm một cái stand đẹp hơn nha, vì mình gần như không có kinh nghiệm 3D modeling! Nó chạy ổn, mà mình thì thiên về thực dụng và cũng không có nhiều thời gian rảnh.

Mình đính kèm các file STL không có lỗ bắt vít nếu bạn dùng slicer khác ngoài prusaslicer.

Mình không xuất được bản có lỗ vì bị ảnh hưởng bởi negative volume.

Mình cũng sẽ đính kèm Axle của Robert và rewinder của Vincent vì nhiều bạn gặp khó khi tìm đúng phiên bản.

Nhớ test chiều quay của rewinder trước. Nó có chiều (directional). Mình đề xuất dùng thêm một ít băng keo điện để tăng độ bám.
