Bộ chuyển đổi Powerbox sang Tuttle đa năng

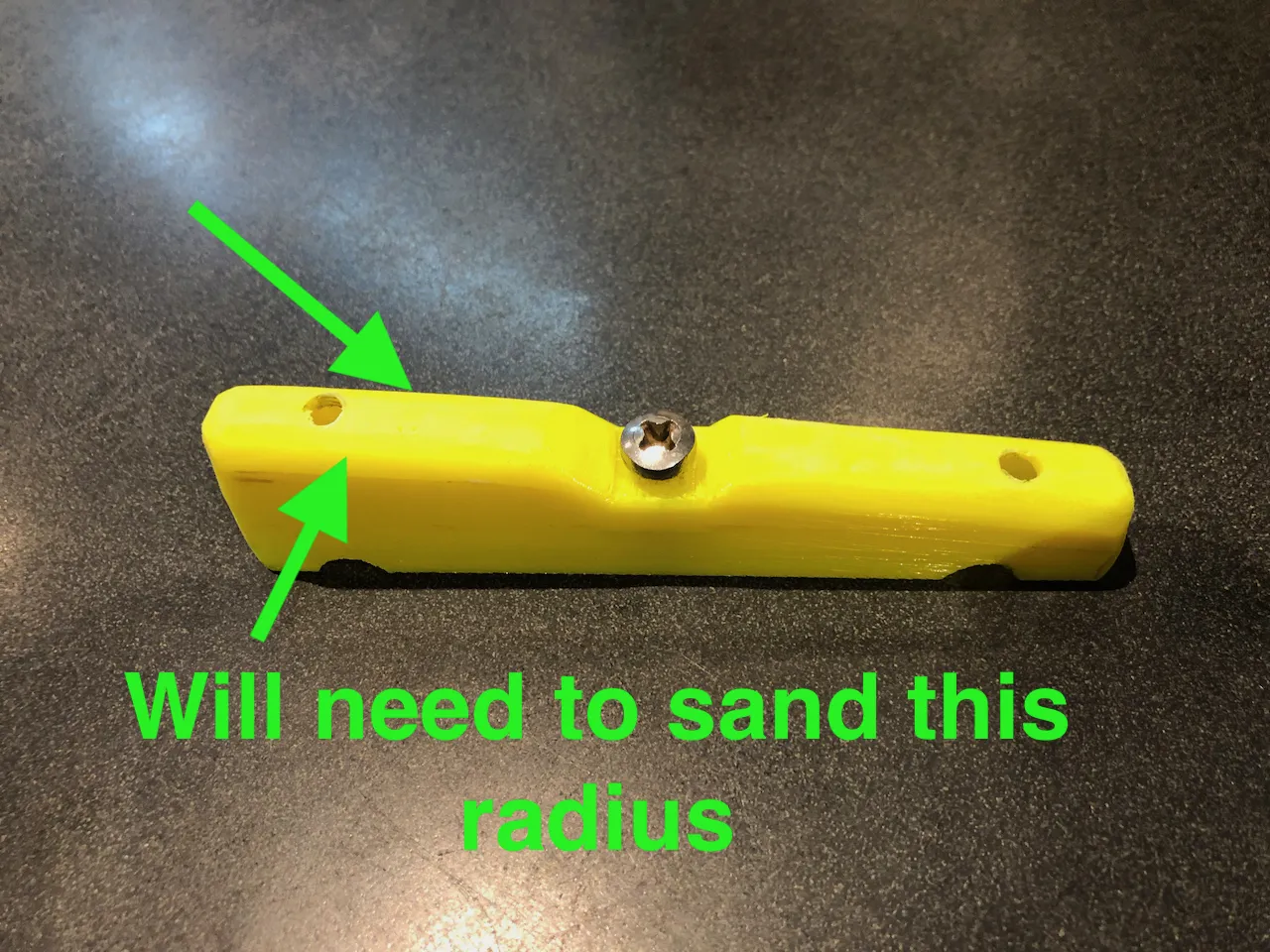

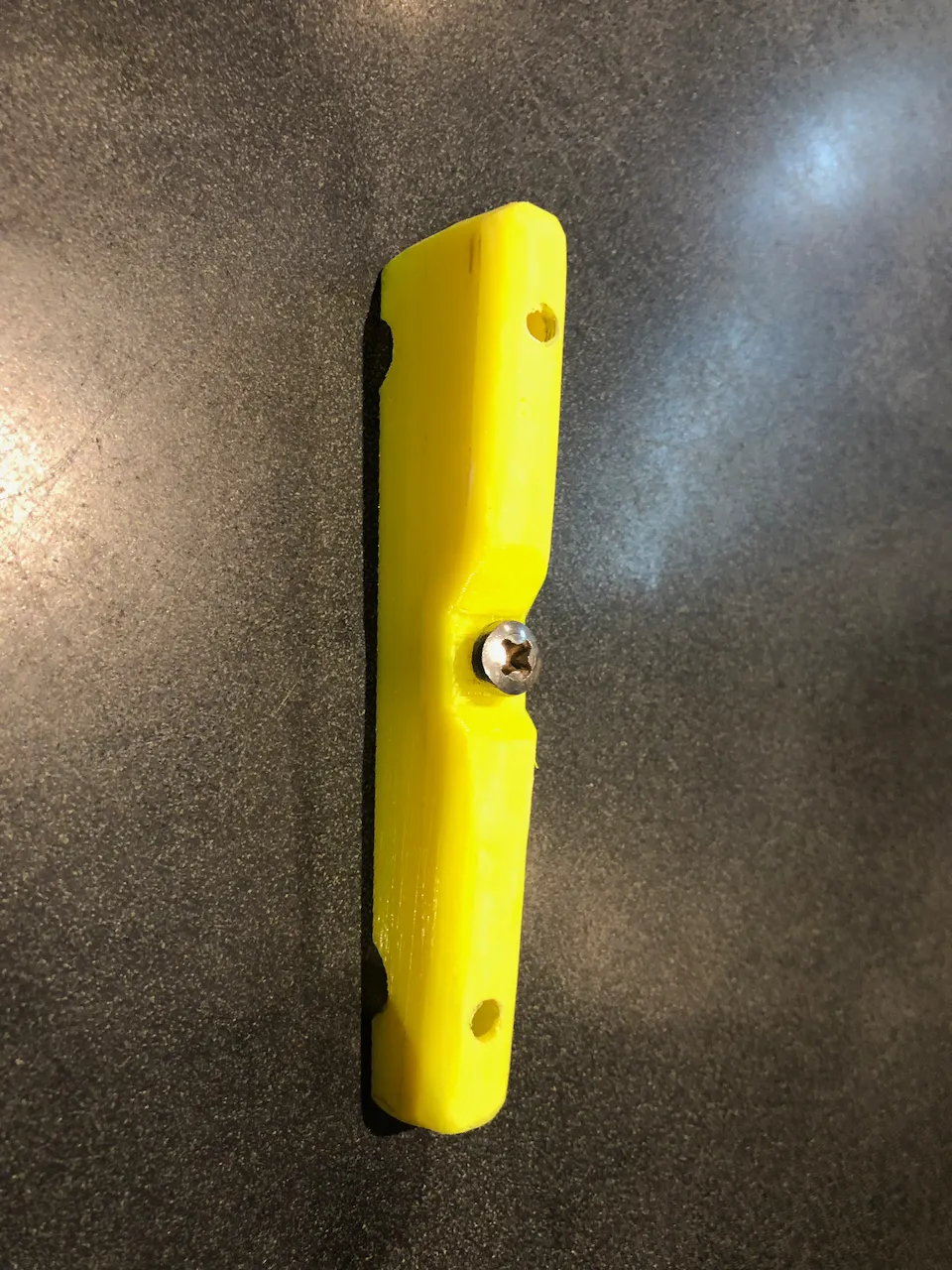

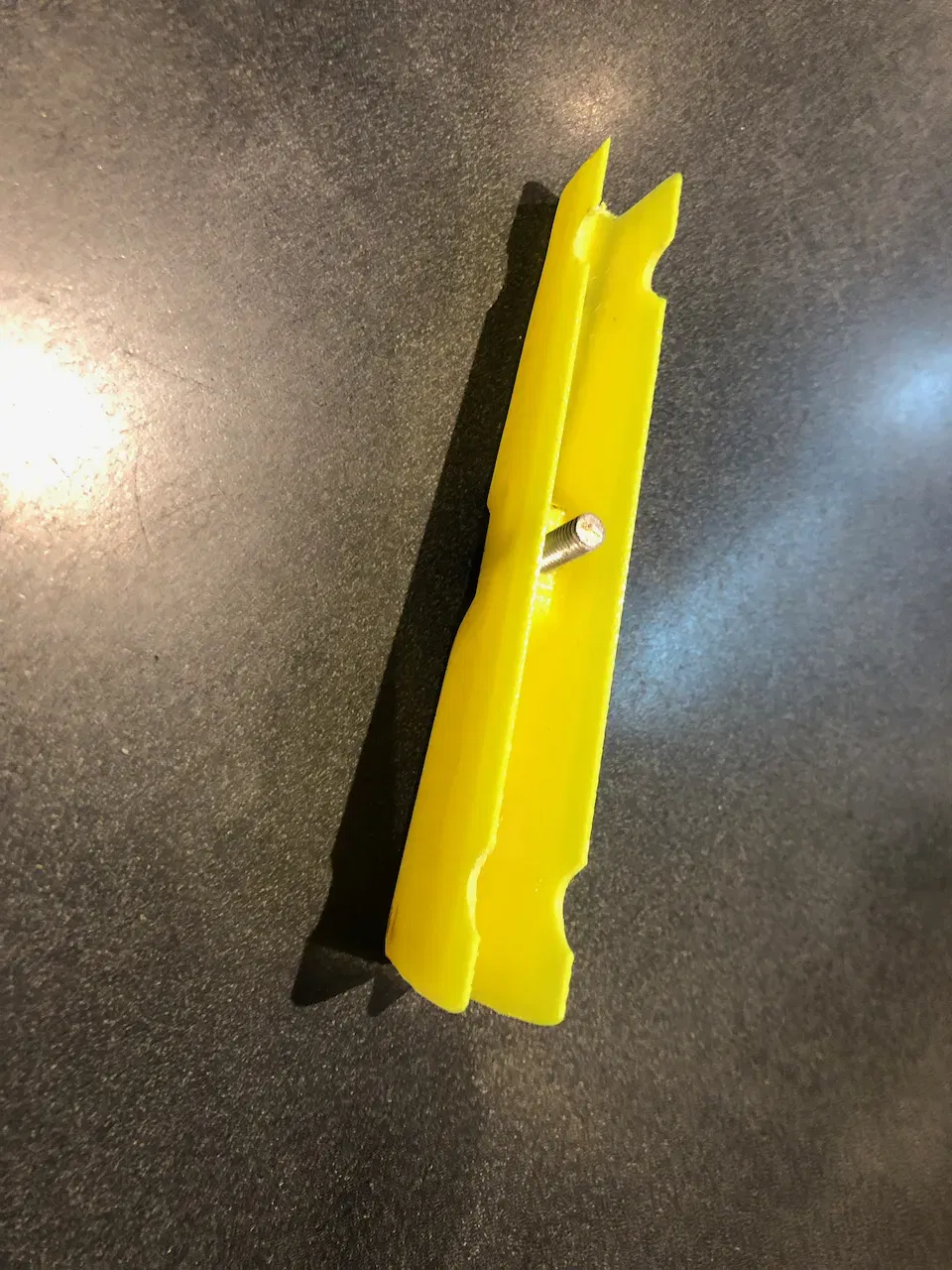

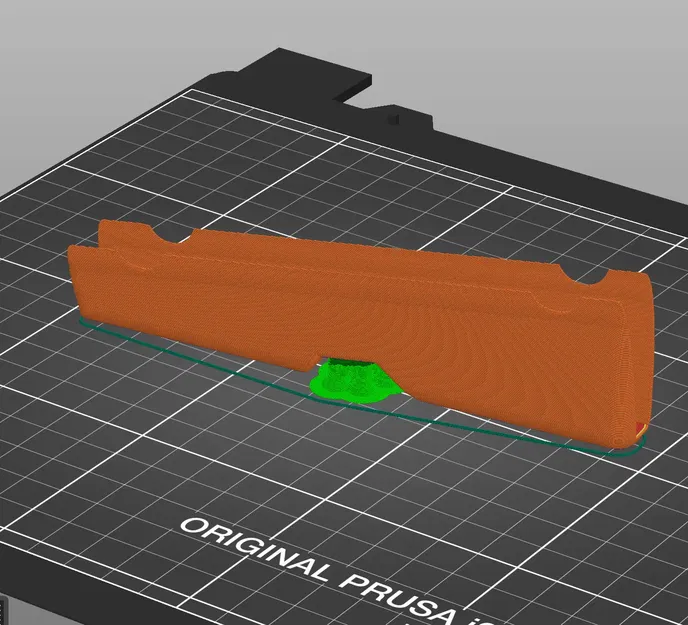

Tôi bắt đầu lướt ván buồm với một bảng Powerbox nên đã tích lũy được các vây Powerbox. Sau đó, khi tiến bộ, tôi đã chuyển sang các bảng tuttle. Tôi muốn chuyển đổi các vây Powerbox của mình sang tuttle nhưng vẫn giữ khả năng sử dụng chúng như Powerbox để vẫn có thể sử dụng các bảng Powerbox của mình (khi bạn bè hoặc gia đình đến thăm và muốn đi lướt ván buồm). tức là. Gắn kết đa năng. In theo hướng đã chỉ (tức là vây ngược lên). Tôi sử dụng PETG nhưng có lẽ có thể sử dụng bất kỳ loại nào. Bạn có thể in mà không cần hỗ trợ nhưng tốt nhất nên đặt một ít vật liệu hỗ trợ xung quanh phần phẳng giữa. Lưu ý rằng bán kính trên cùng của tuttle (cái gần nhất với giường in hoặc đầu vây) sẽ có các cạnh thò ra nên hình dạng bị biến dạng khi in nên cần phải mài nhẹ để vừa khít. Để khoan các lỗ, tôi đã làm một cái jig để giúp việc này dễ dàng hơn nhiều nhưng bạn có thể làm mà không cần nếu bạn làm theo bản vẽ tuttle tiêu chuẩn. Các jig ở đây:-

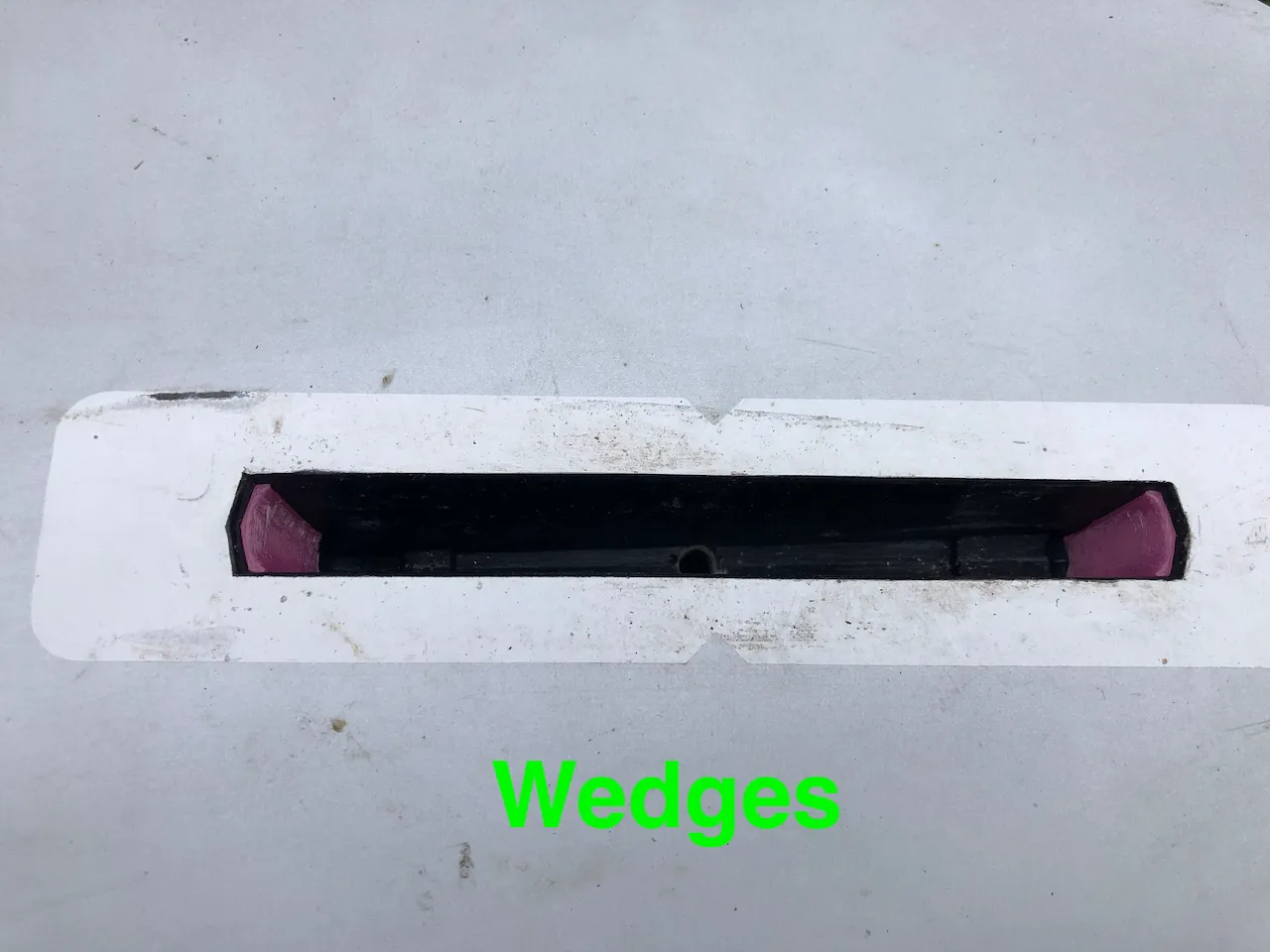

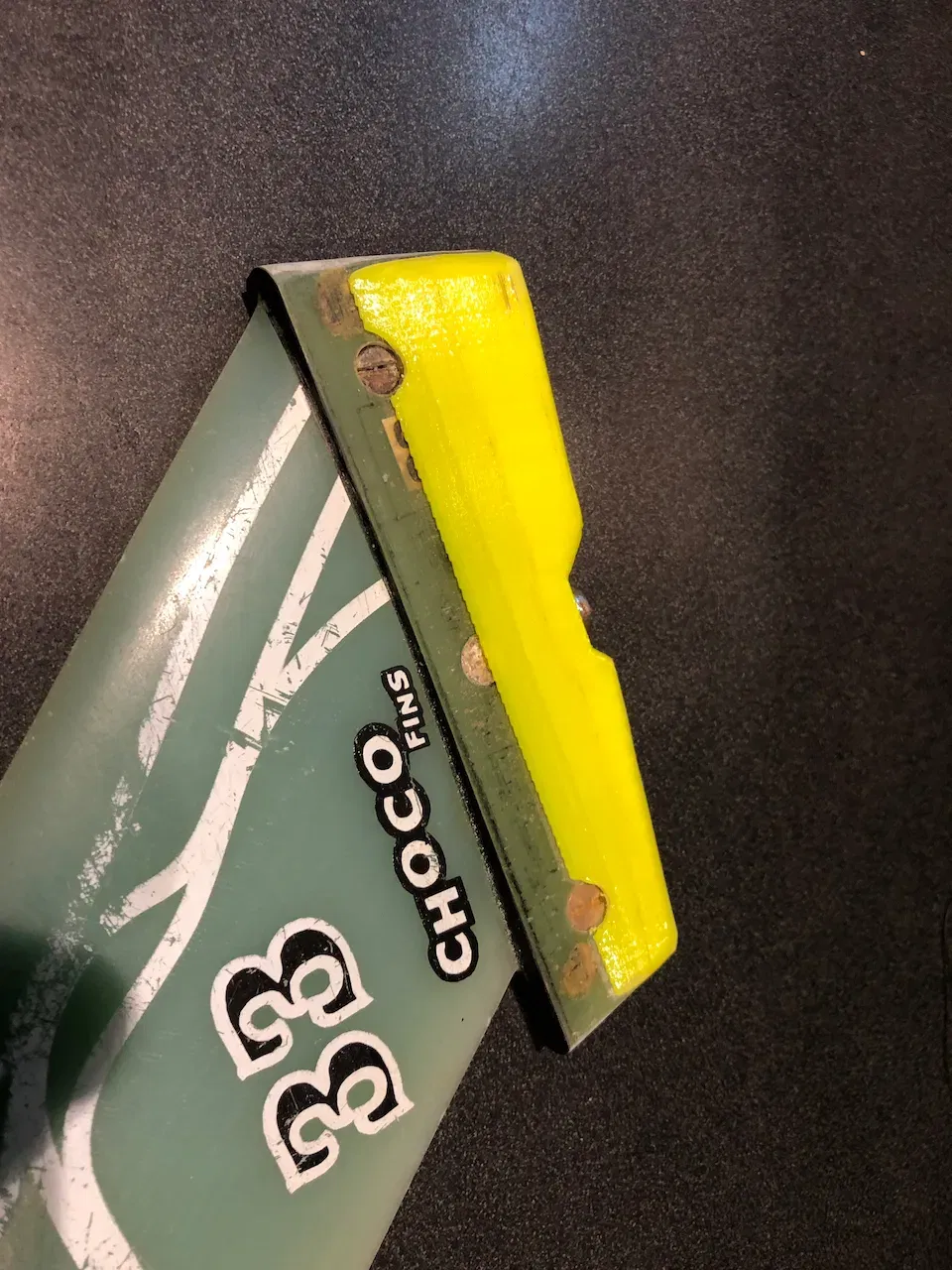

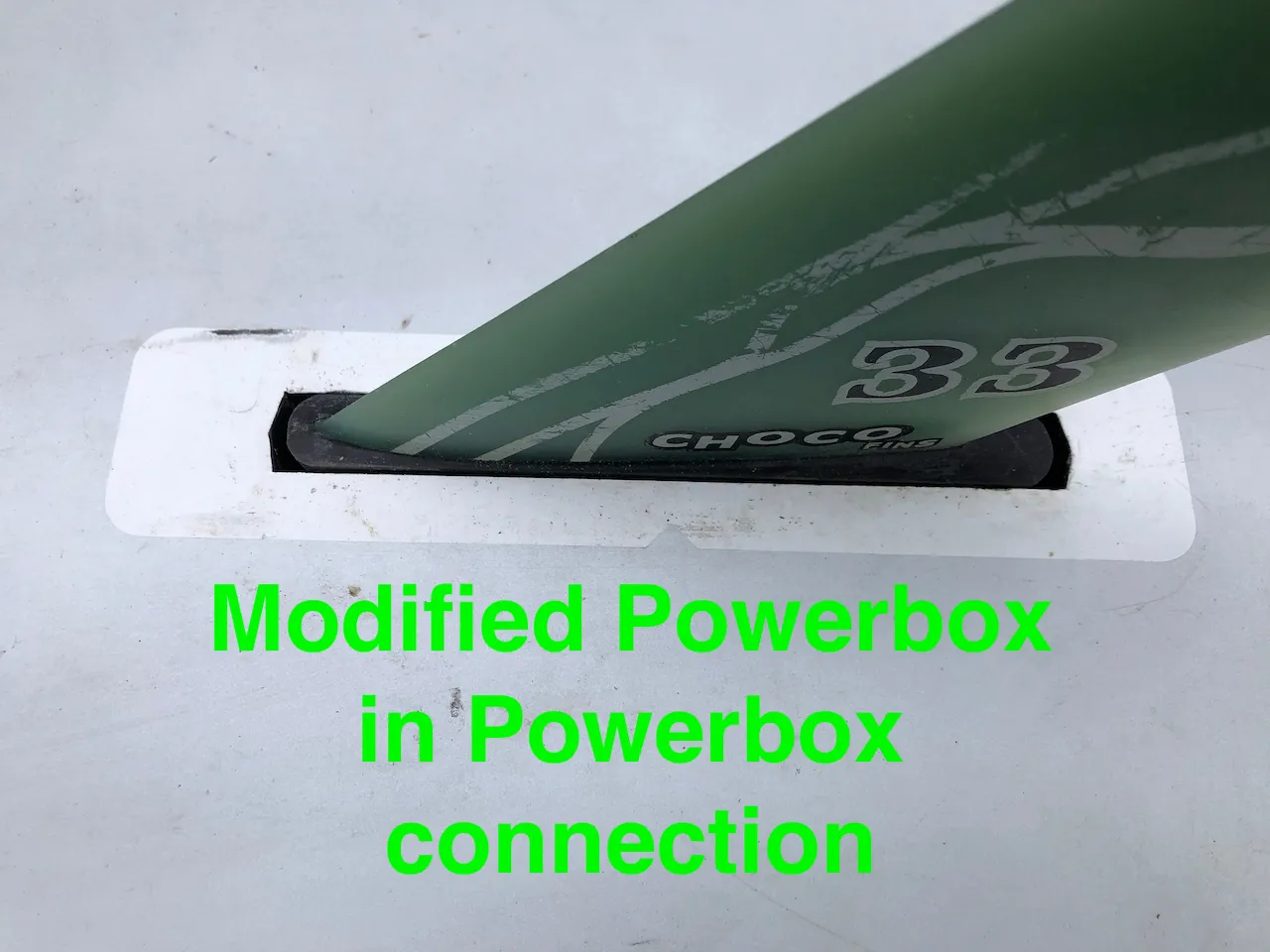

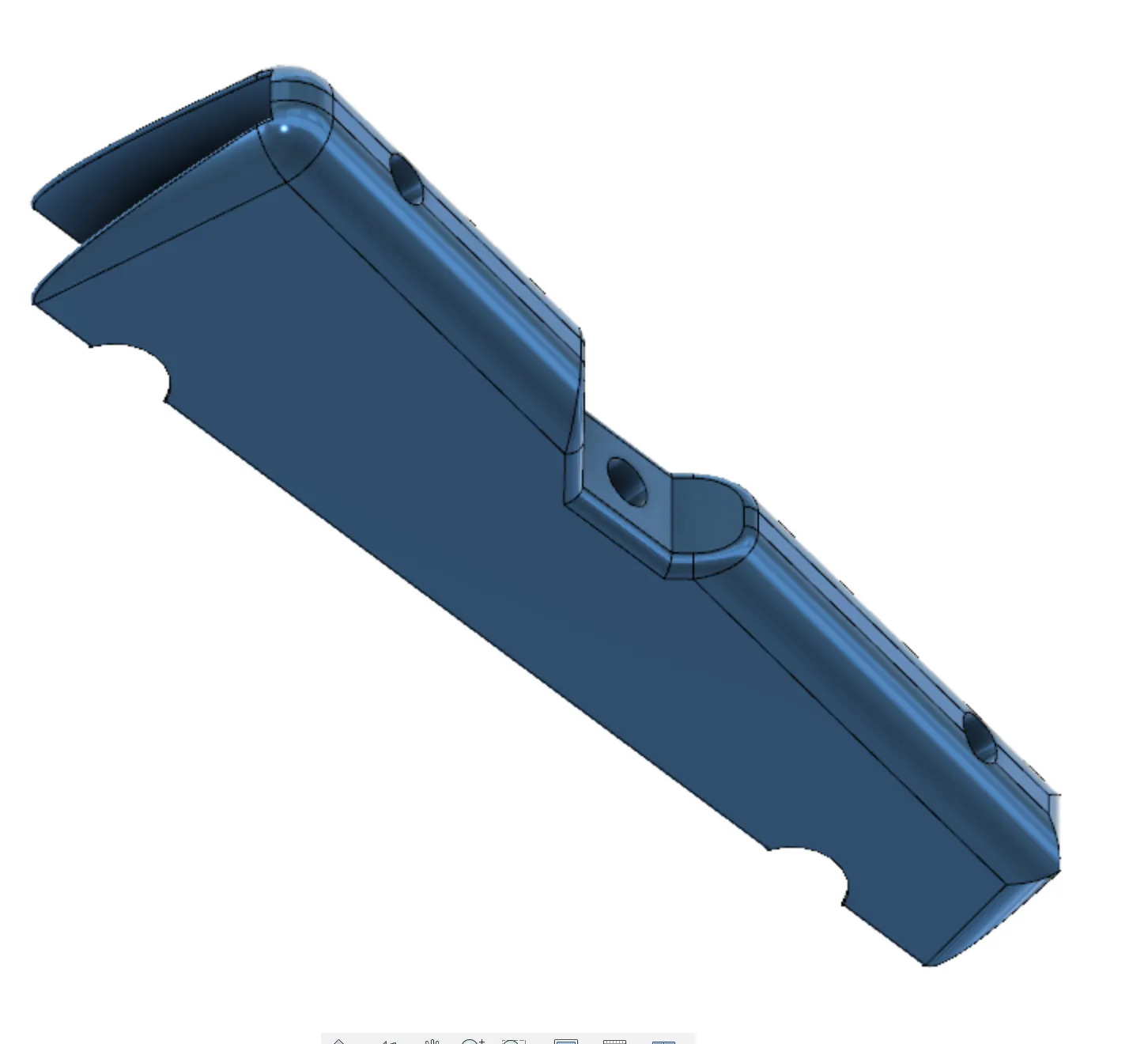

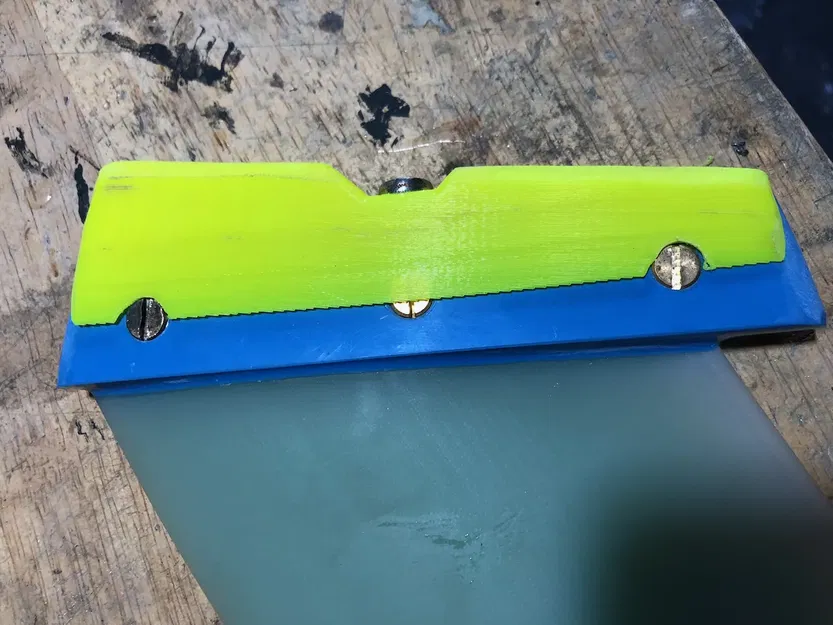

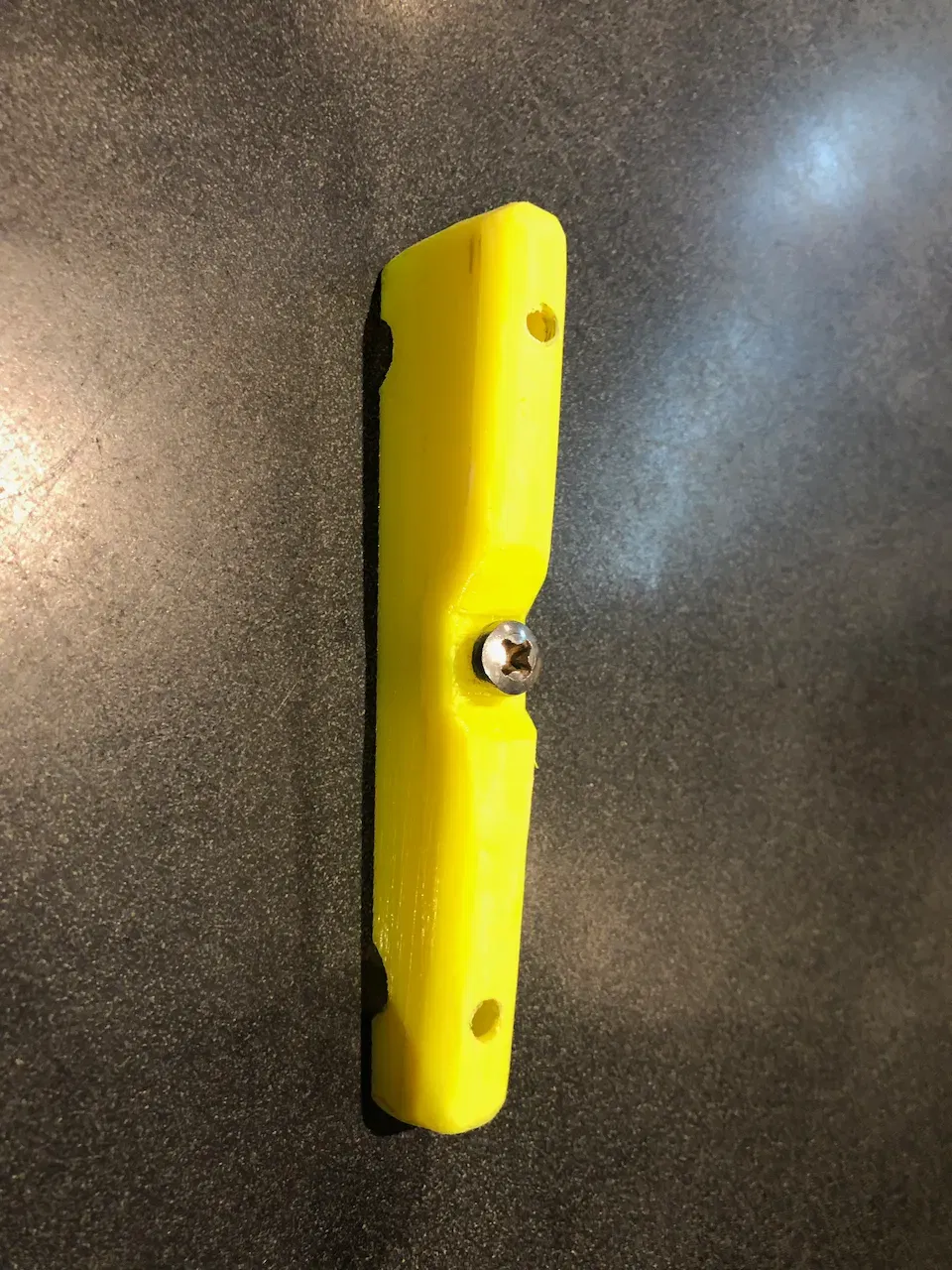

Bắt vít/nó vào vị trí bằng cách sử dụng đầu nối Powerbox. Vì Powerbox dài hơn một chút và có hình dạng wedge, bạn cần phải mài/xay nó theo hình dạng tuttle. Một lần nữa, cái jig ở trên sẽ giúp việc này dễ dàng hơn nhưng nếu không thì hãy sử dụng bánh mài 80 grit hoặc bất kỳ máy mài/dremel nào và làm từ từ. Không chắc có cần thiết hay không nhưng để quay lại Powerbox và thay thế các phần bạn đã mài bỏ, có hai bản in có thể được sử dụng. Có lẽ sẽ cần phải dán chúng vào vị trí nhưng bạn có thể chỉ cần kẹp chúng vào. Lưu ý rằng tôi chưa thử nghiệm những cái này, đây chỉ là những phần CAD còn lại khi trừ tuttle khỏi Powerbox. Nếu không có gì khác, nó cho thấy bạn cần phải loại bỏ bao nhiêu từ Powerbox để vừa khít với tuttle. Lưu ý rằng bạn có thể cần phải loại bỏ các đai ốc đồng tuttle khi sử dụng như Powerbox. Lưu ý rằng bản in không kéo dài đến giao diện bảng vì nó quá mỏng để in một cách đáng tin cậy. Chiều rộng của Tuttle và Powerbox ở đáy bảng gần như hoàn toàn giống nhau. Powerbox rộng 15mm, Tuttle rộng 15. 748mm. Nếu lo ngại, hãy quấn một vài lớp băng điện xung quanh đáy để làm rộng nó một chút. Bạn chỉ cần một bộ chuyển đổi cho nhiều vây.
