Remix Wave 7 Puzzle: Case trượt, khay giữ tile dư & các chỉnh sửa khác

Chưa tới 10% người tải về một món đồ chịu bấm nút “like”. Làm người thuộc 10% đó đi. Bấm “like” để ủng hộ mình nha.

Nếu bạn thấy model này hữu ích, bạn có thể buy me a coffee.

Đây là bản remix từ Wave 7 Puzzle rất hay của Shawn Gano. Tất cả các phần đều đã được chỉnh sửa, nên bạn cần in trọn bộ này. Nó không tương thích với frame hay tiles bản gốc. Giống như bản gốc của anh ấy, một số tile đã được lật mặt khi đặt lên print bed, nên câu đố sẽ khó hơn.

IMPORTANT: Model này có các chi tiết interlocking, tùy máy của bạn có thể in ra bị quá khít hoặc quá lỏng. Case nên trượt trên frame một cách dễ dàng. Các tile nên vừa khít trong frame nhưng không được quá chặt. Vì vậy mình có kèm một Fit Test, dùng cùng tolerance như model lớn. Mình RẤT khuyến nghị bạn in Fit Test trước, rồi tinh chỉnh XY Compensation (PrusaSlicer) hoặc Horizontal Expansion (Cura/Bambu Slicer).

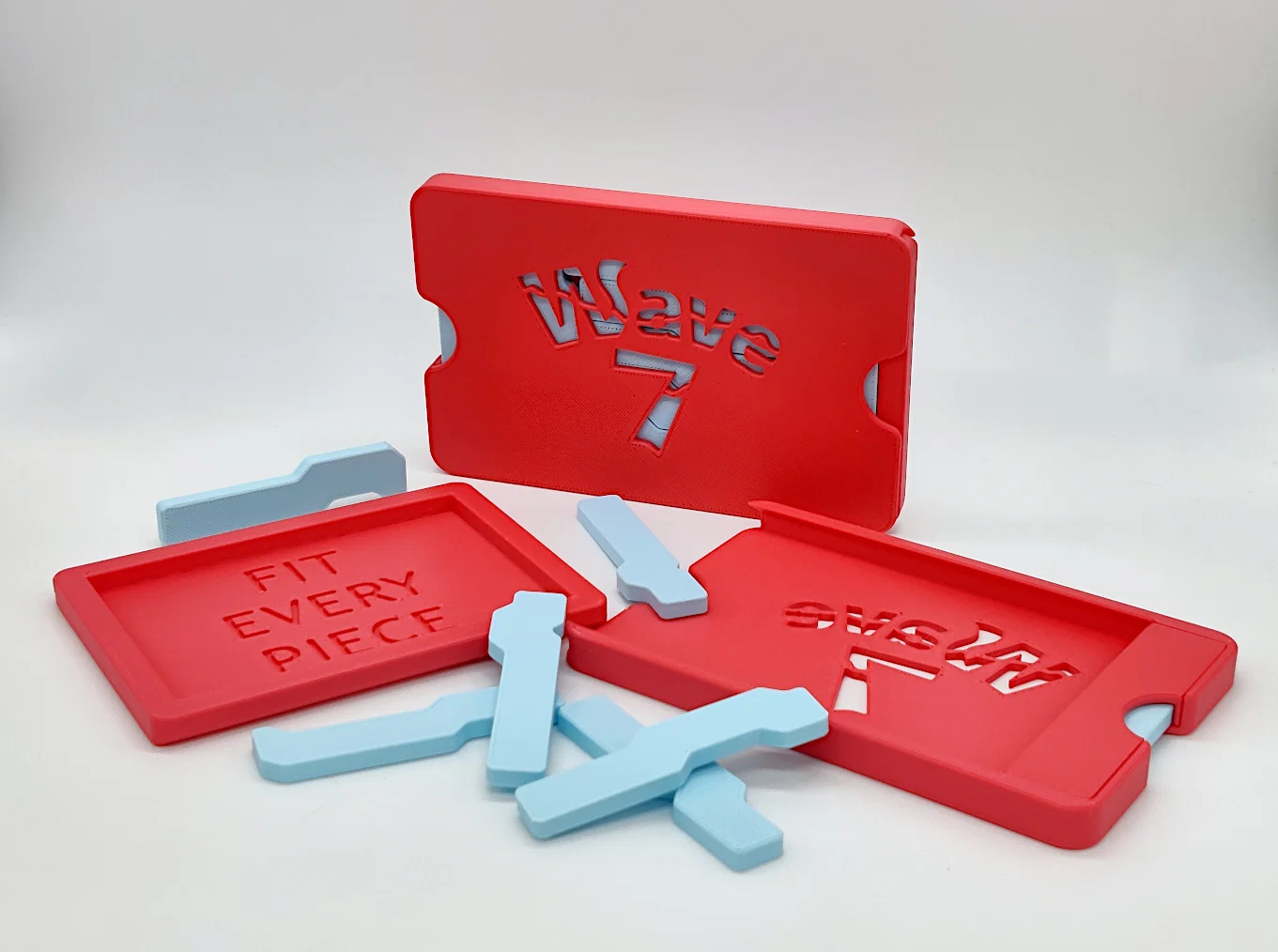

Những thay đổi so với bản gốc:

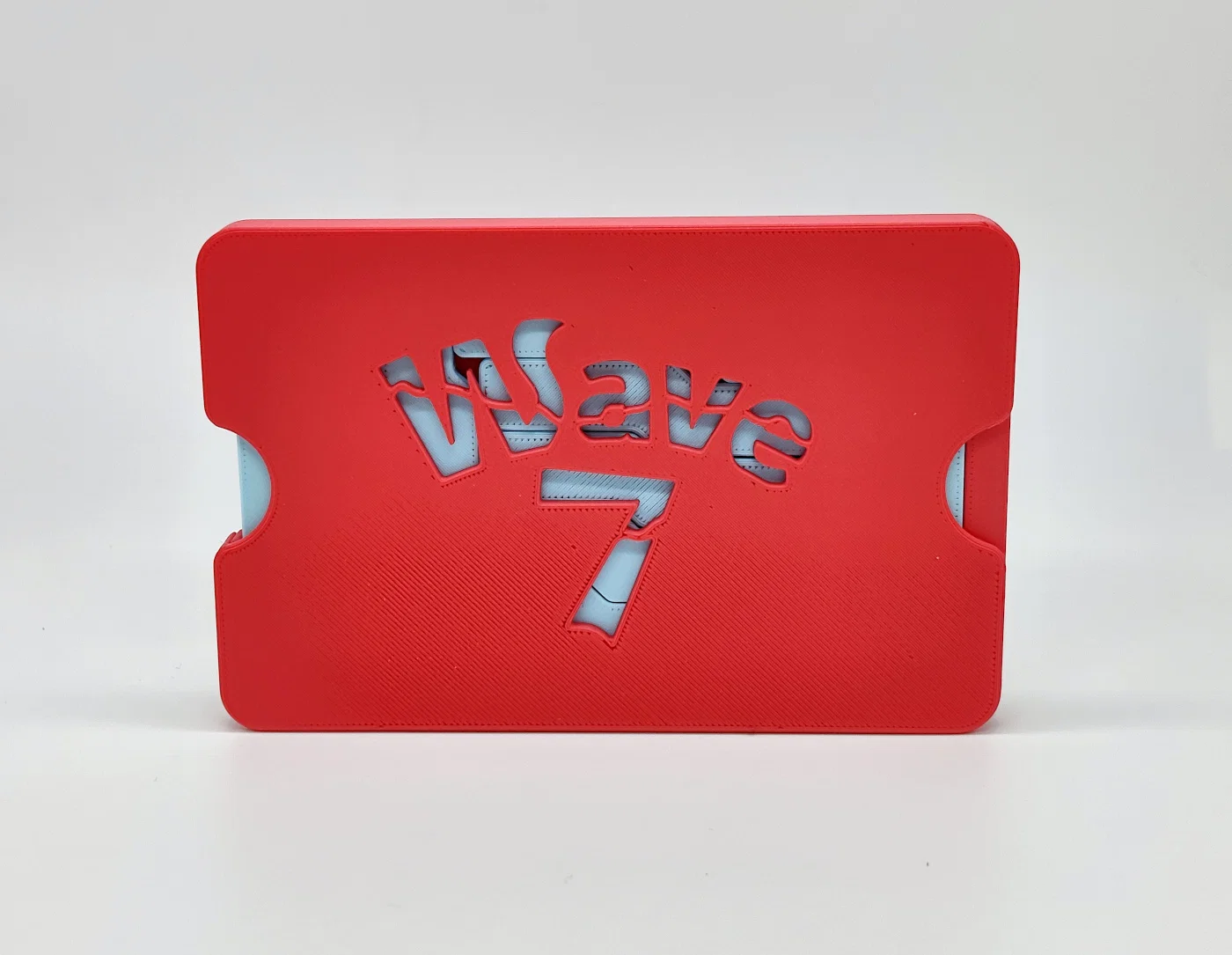

• Case trượt mới với logo “Wave 7” mình tự làm. (Có bản tùy chọn không có logo.)

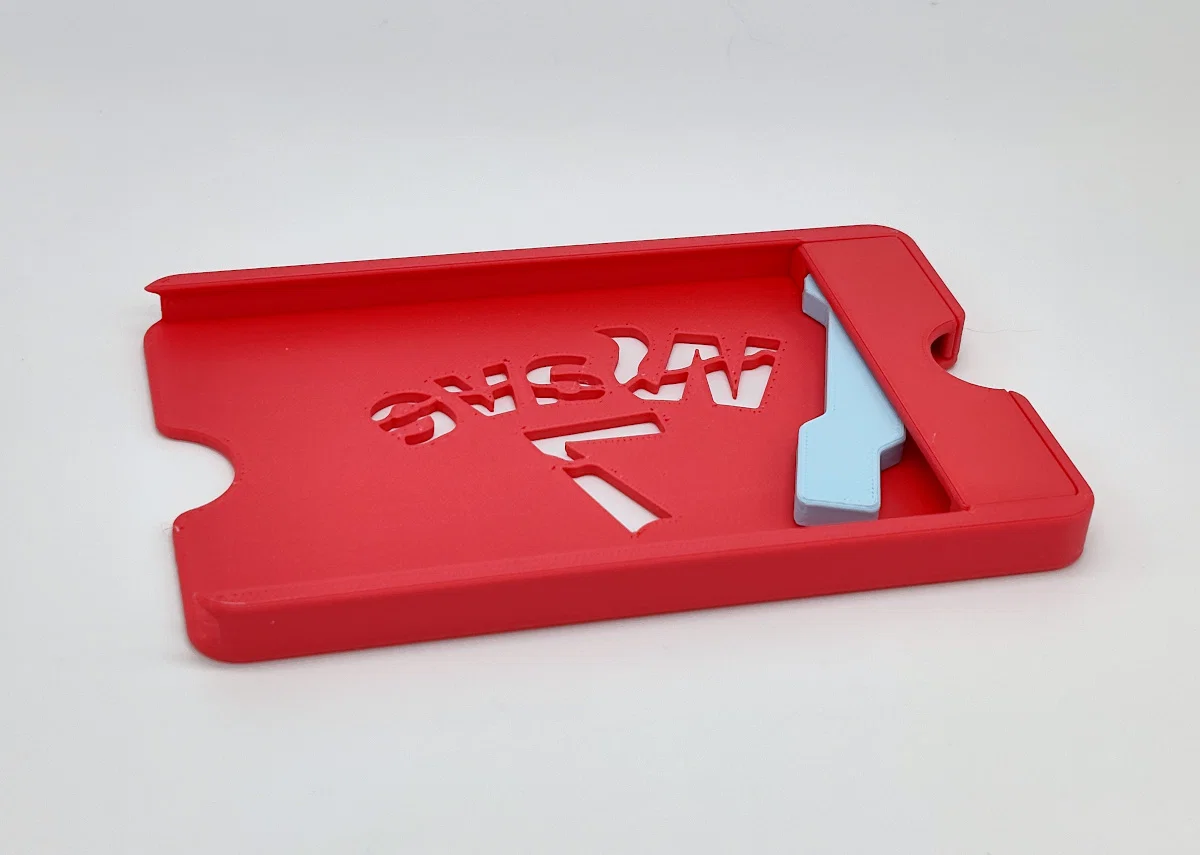

• Case có một khoang (reservoir) để chứa miếng dư.

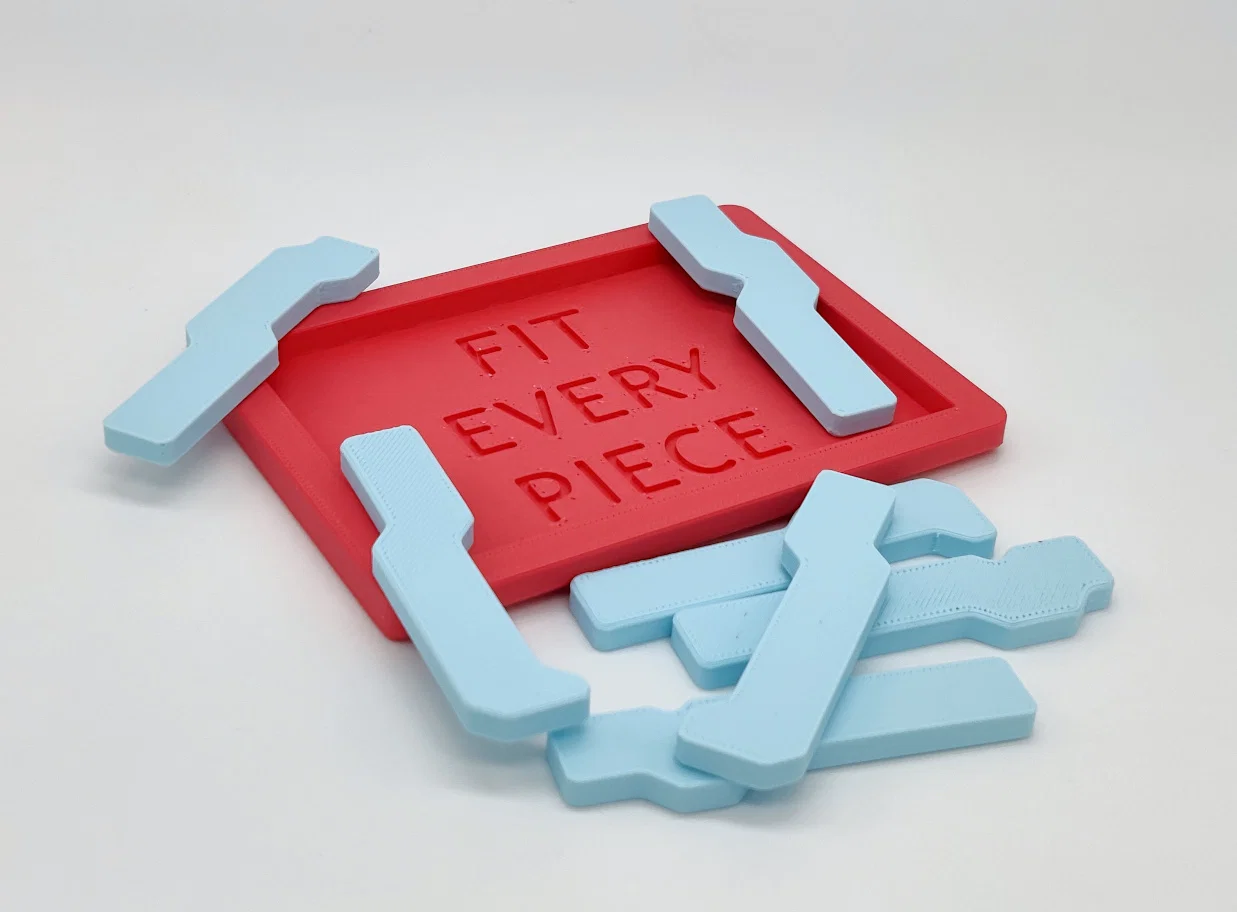

• Frame giờ có dòng hướng dẫn “Fit every piece” khắc trên đó. (Có bản tùy chọn không có chữ.)
• Tiles bản gốc với mình bị lỏng quá. Lỏng tới mức mình giải sai mà vẫn nhét vừa đủ 7 miếng. Mình đã scale không đồng đều (non-uniform scaling) các miếng và đổi độ rộng viền frame để mọi thứ khớp hơn. Mình cũng chỉnh vài thứ về thẩm mỹ, như tăng fillet ở cạnh frame.
• MRk_suchenfindengewinnen_de có làm một bản remix frame rất ngầu với khay giữ miếng dư, nhưng mình muốn cất miếng dư trong case chứ không phải trong frame. Nhìn vậy thấy “đã mắt” hơn.
• MattoDesign làm một cái snapping case rất hay, nhưng với mình hơi mỏng manh. Phần khoét logo “77” của bạn ấy là cảm hứng cho logo của mình ở đây.
• Fit test mới để giúp bạn canh chỉnh thông số in.

Hướng dẫn:

1. In tất cả các part. Không cần supports.
2. Trượt khay giữ miếng dư vào trong frame và dán keo cố định. Xem video phía trên để biết cách làm. Nhớ xoay đúng chiều của chi tiết.

Nếu bạn đăng ảnh thành phẩm (make), xin đừng đăng hình lời giải.
