Mô tả

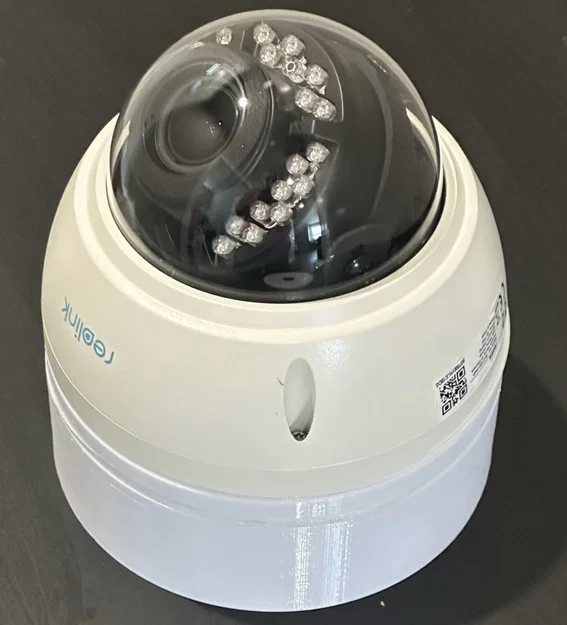

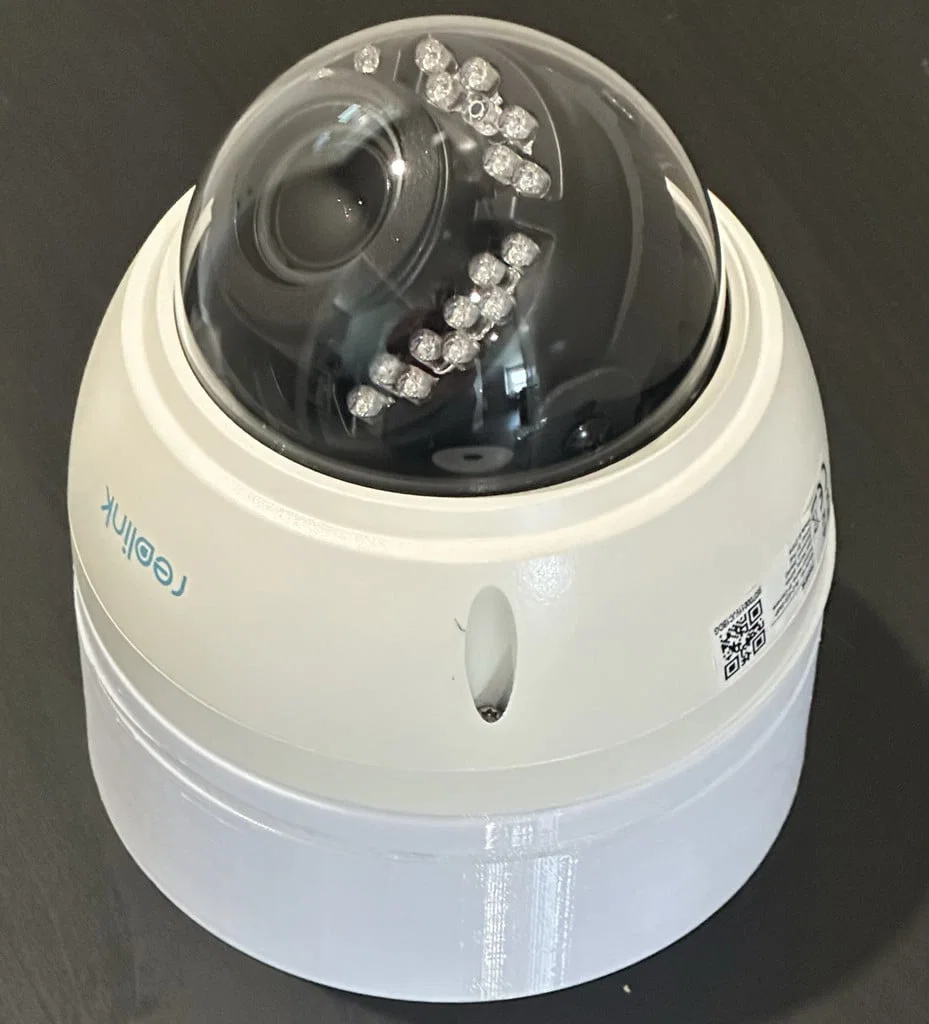

Mình không muốn mua thêm hộp gắn (mounting box) D20 nữa. Mẫu này không fit với tất cả camera, nhưng có fit với RLC-842A và RLC-422.

Nếu bạn cần lỗ bắt vít (mounting holes) khác, cứ nhắn mình, mình sẵn sàng dời vị trí lỗ.

Mình cũng đính kèm cả file STEP và file F360 vì mình rất thích khi người khác chia sẻ luôn file thiết kế.

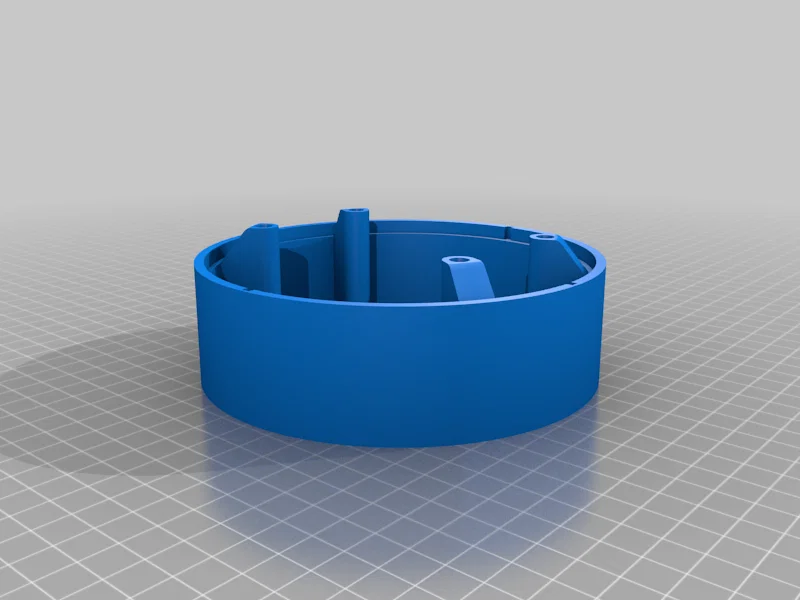

Edit 2024-08-05: Thêm một bản hộp low profile (2.5cm/25mm thay vì bản gốc 4cm/40mm) theo yêu cầu của một bạn.

Printer Brand:

Anycubic

Printer:

Kobra 2

Rafts:

Không quan trọng

Supports:

Có

Resolution:

.2 mm

Infill:

20%

Filament: Kingroon PETG White

Notes:

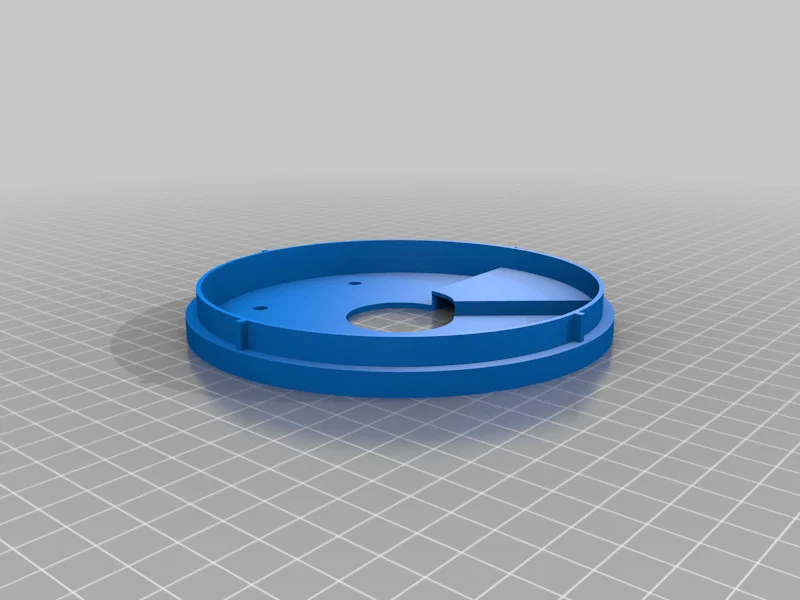

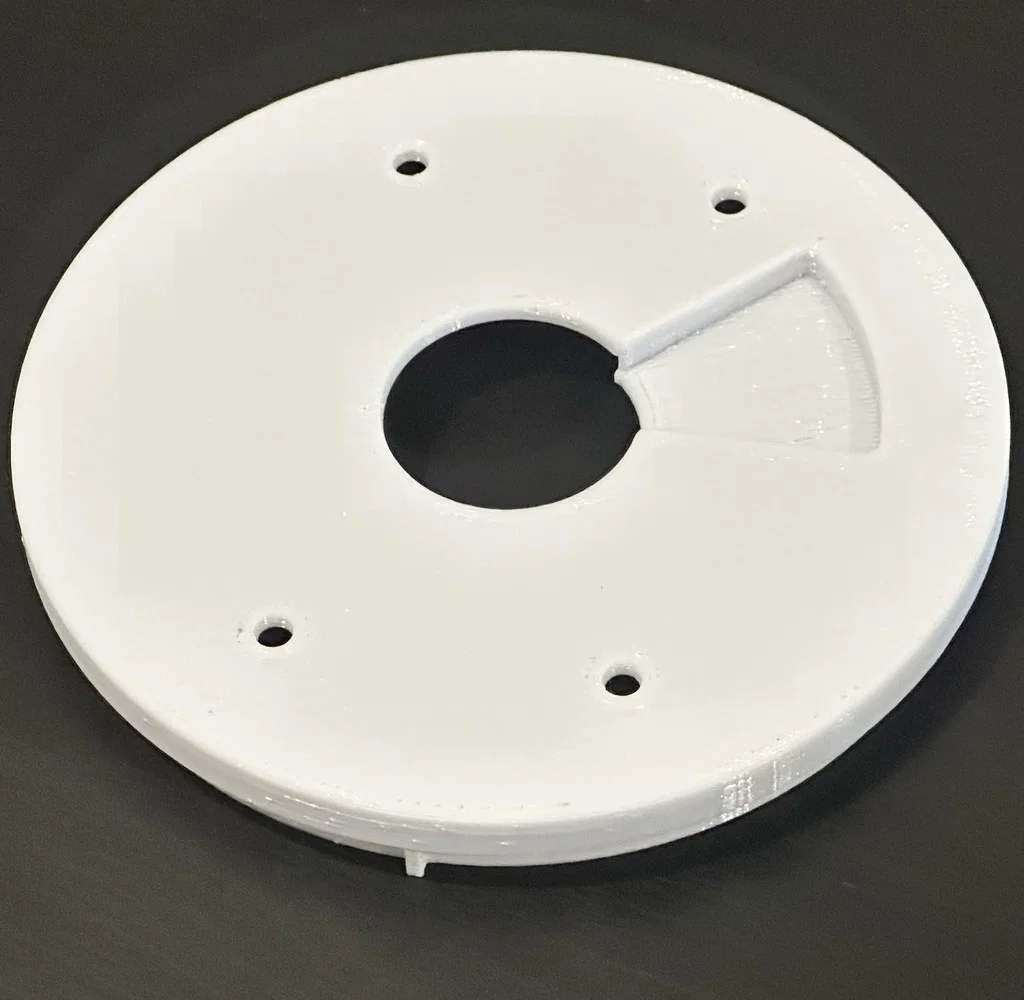

Bạn sẽ muốn/cần supports cho phần khoét nắp (lid cutout), còn những chỗ khác thì chắc không cần.

Phần nắp (lid) và hộp (box) nên in bằng PETG hoặc ABS nếu bạn dùng ngoài trời.

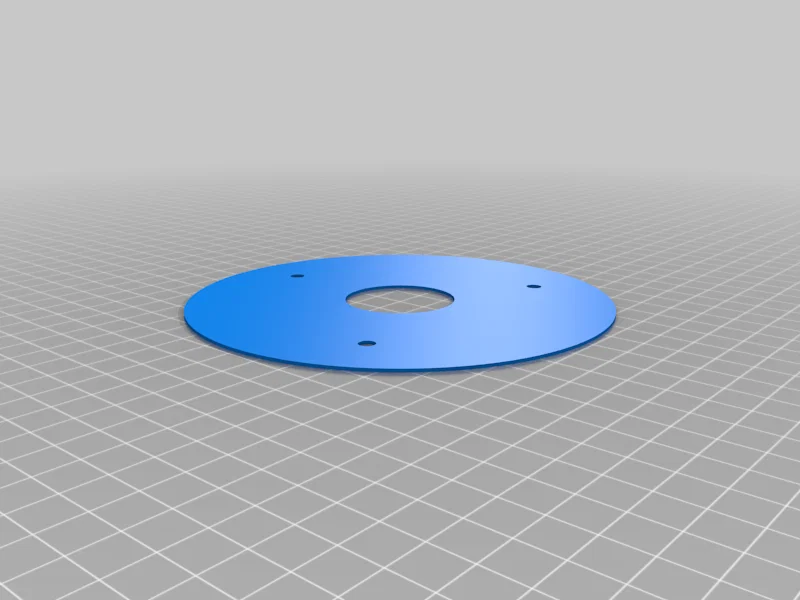

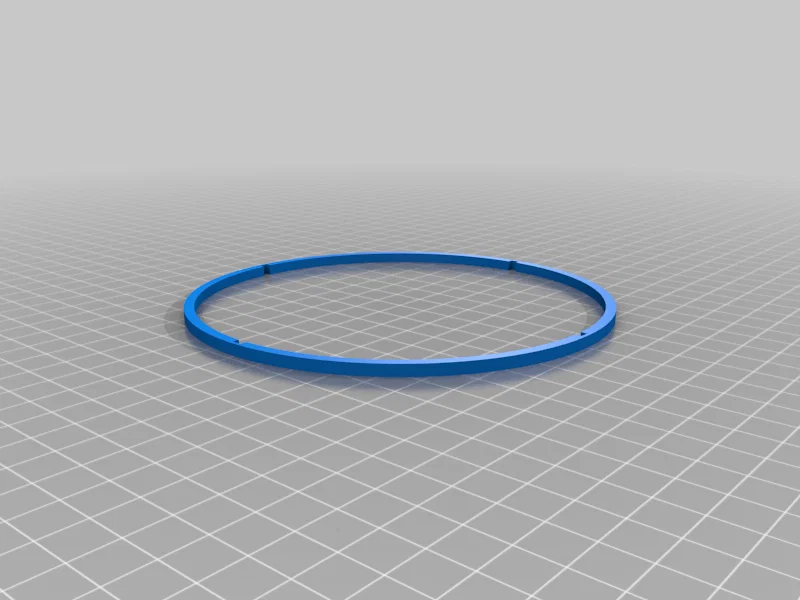

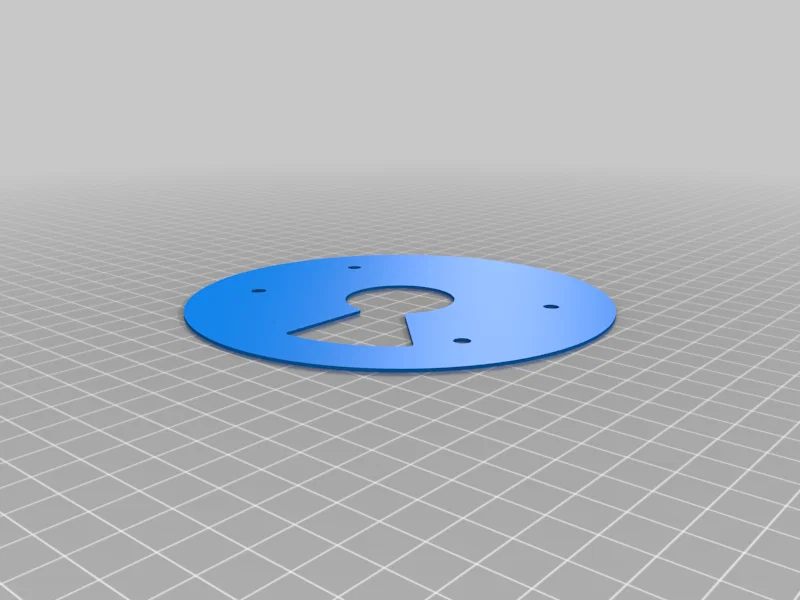

Phần gasket nên in bằng TPU để tạo gioăng kín chống thời tiết. Mình khuyên dùng midGasket; còn topGasket và bottomGasket là tuỳ chọn.

Cách Mình Thiết Kế

Thiết kế hoàn toàn bằng Fusion 360

Mình có mua một bộ D20 và dựa theo đó để đo/thiết kế mẫu này. Tính ra tự in sẽ kinh tế hơn so với mua từ Reolink.

Category: Camera
