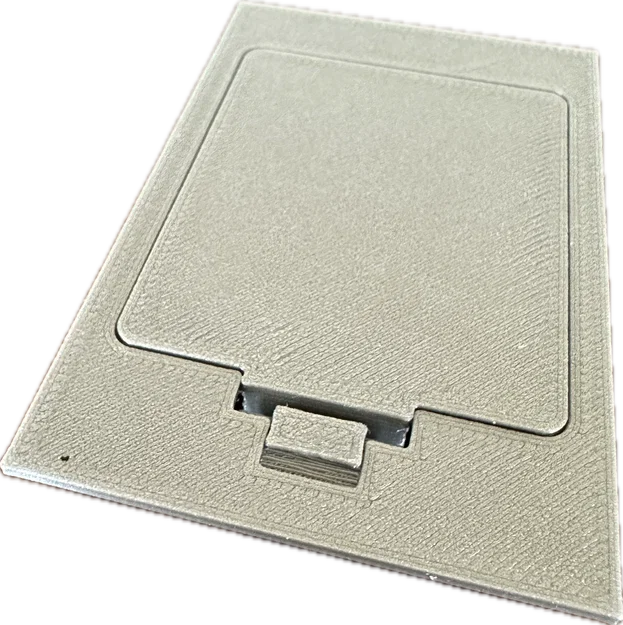

Nắp đậy pin và khung ngoài cho dự án thiết kế

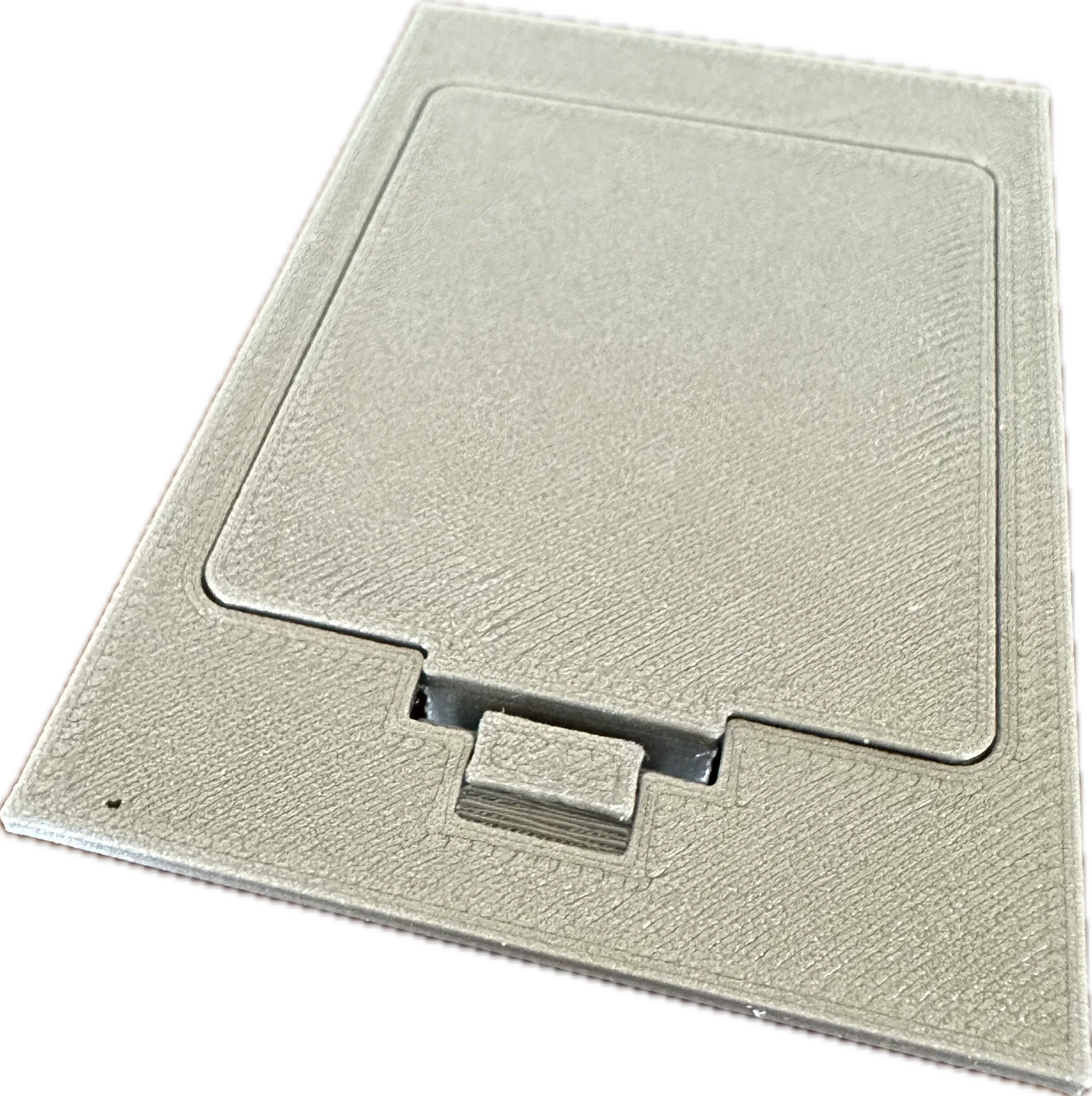

Mình tìm mãi không thấy khung ngoài để lắp vào dự án nên đã tự thiết kế trọn bộ nắp đậy pin và khung ngoài. Thiết kế này giúp bạn dễ dàng thay pin hoặc tích hợp công tắc, đảm bảo độ khít hoàn hảo và hạn chế tối đa việc cần dùng support khi in.
Mô tả

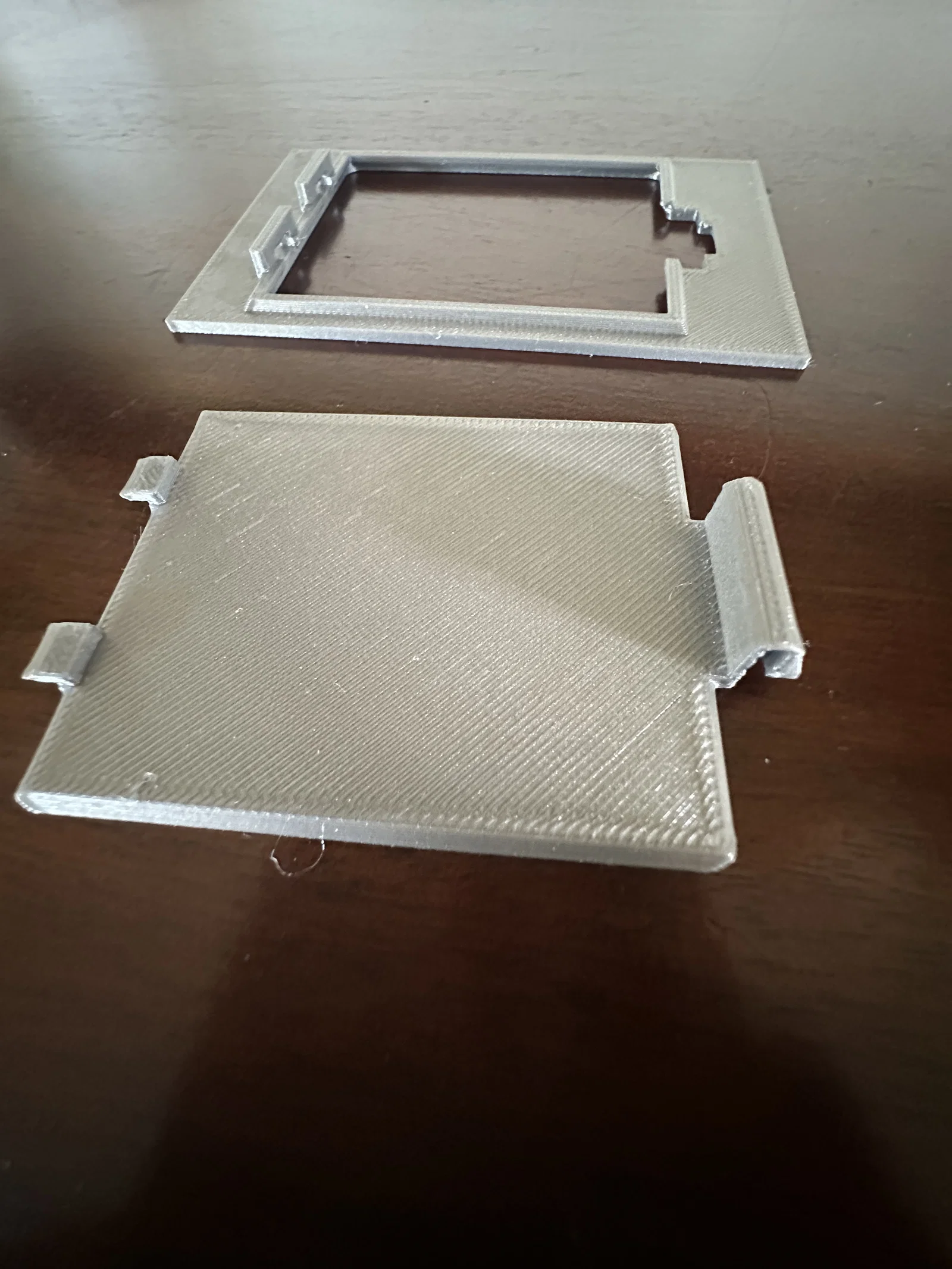

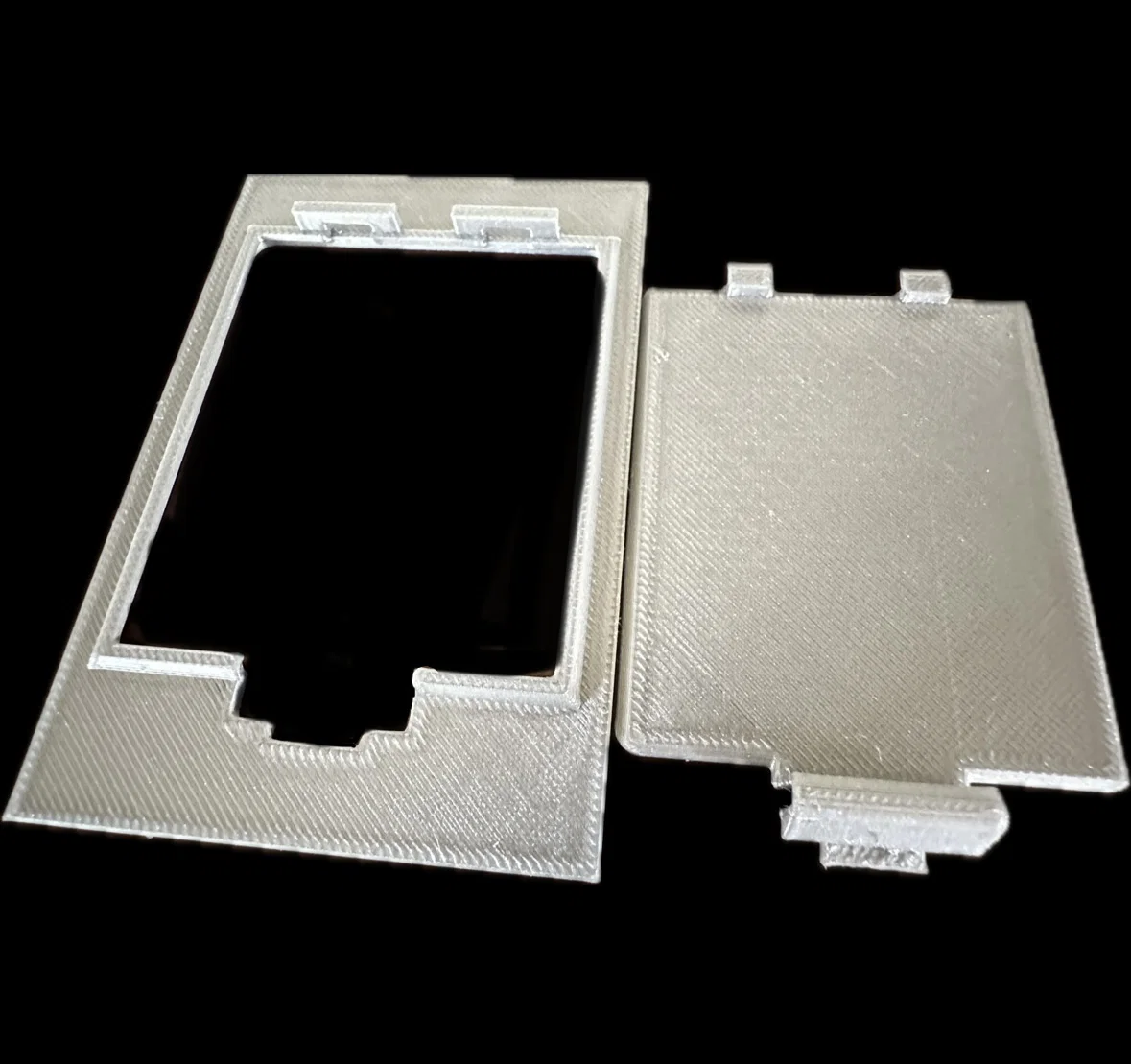

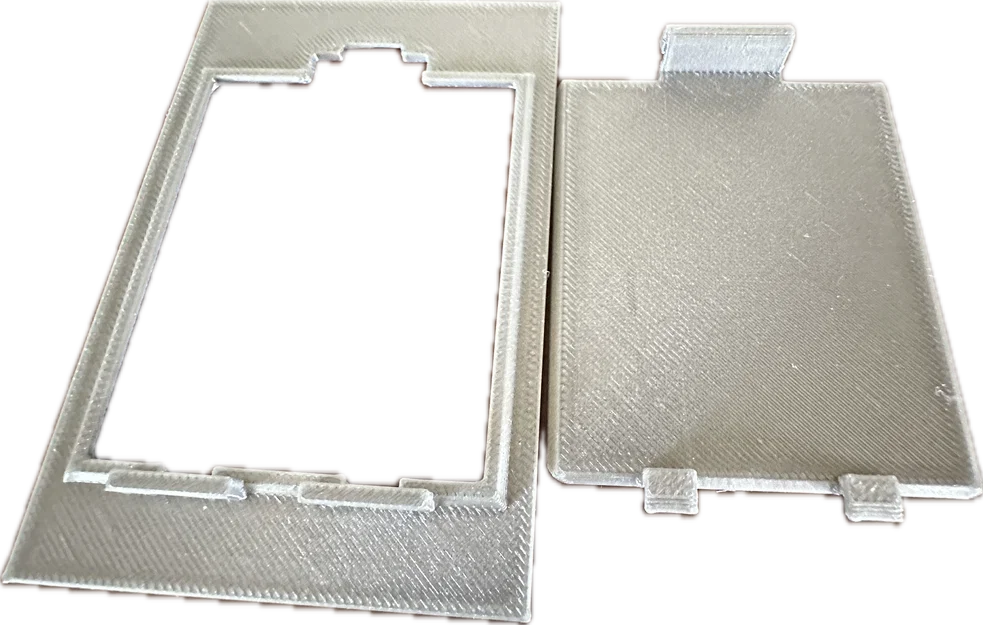

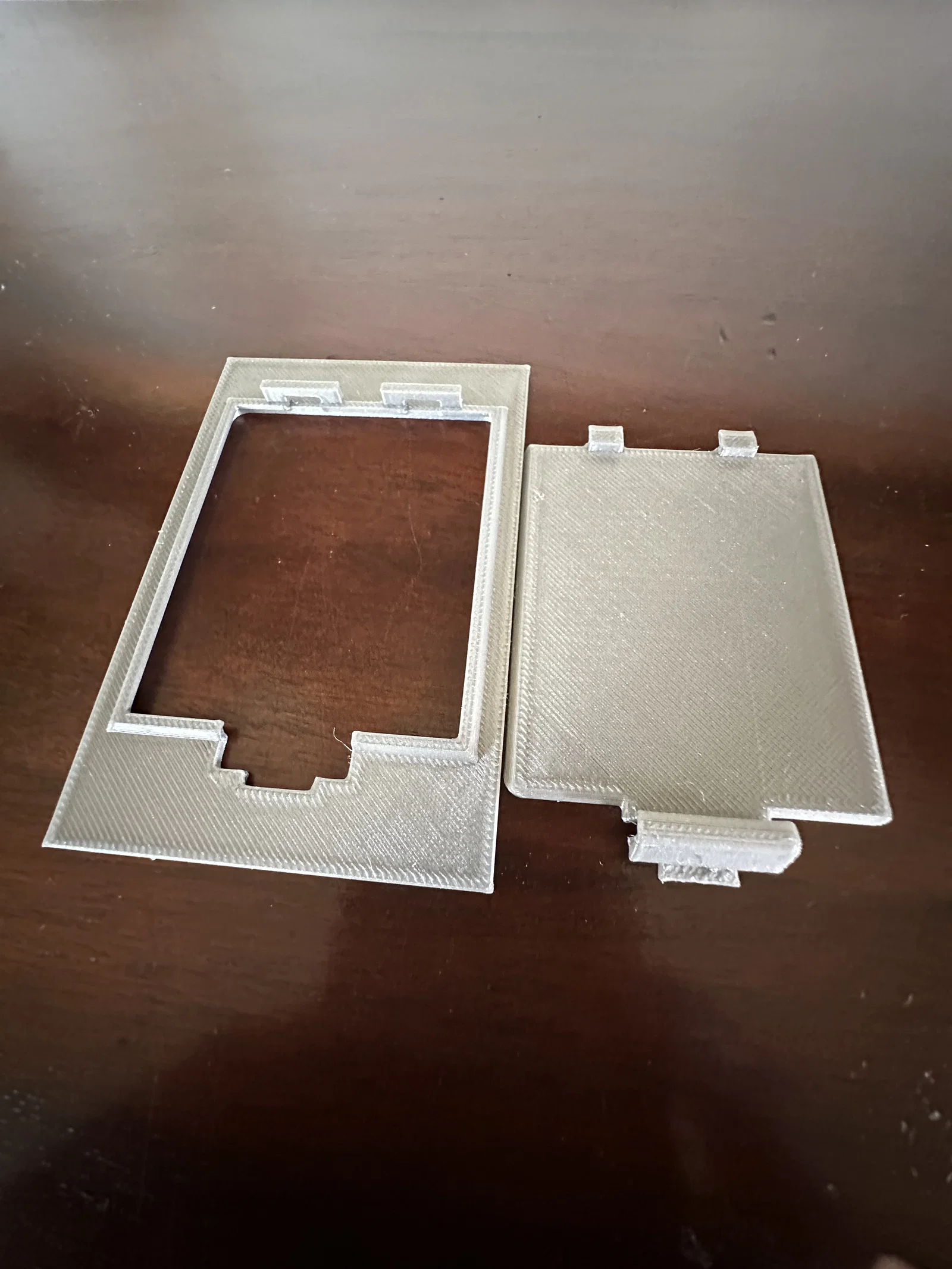

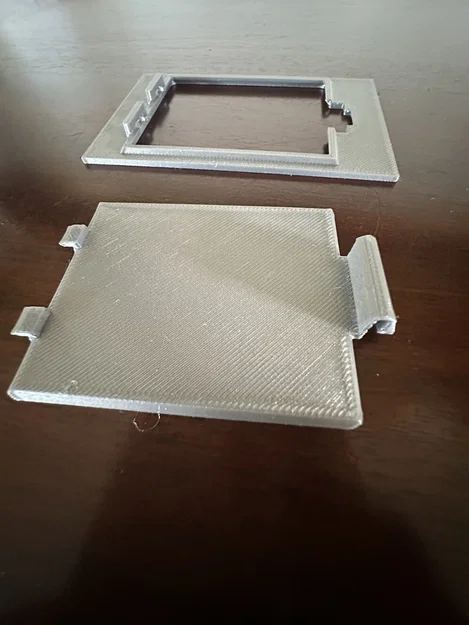

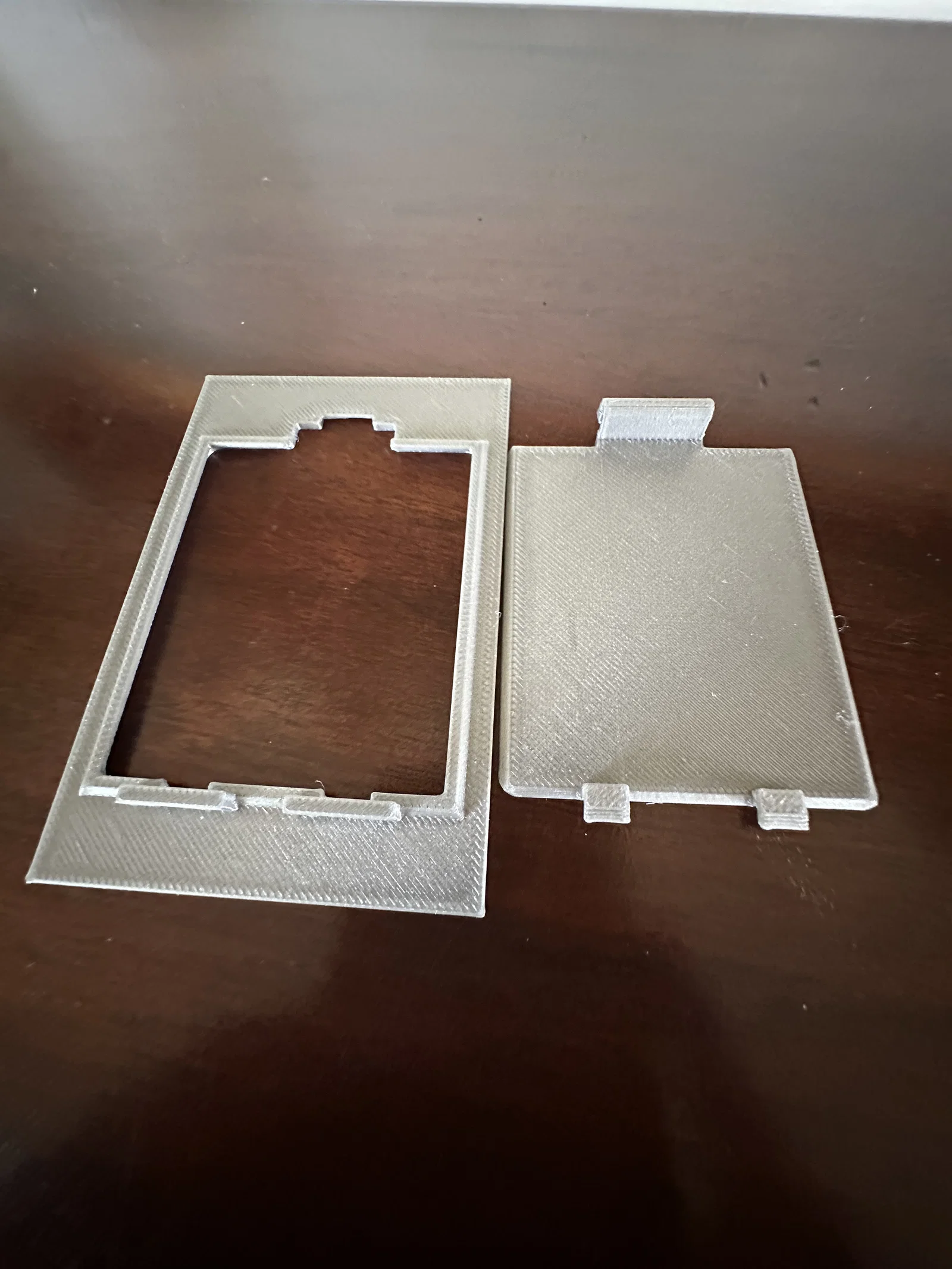

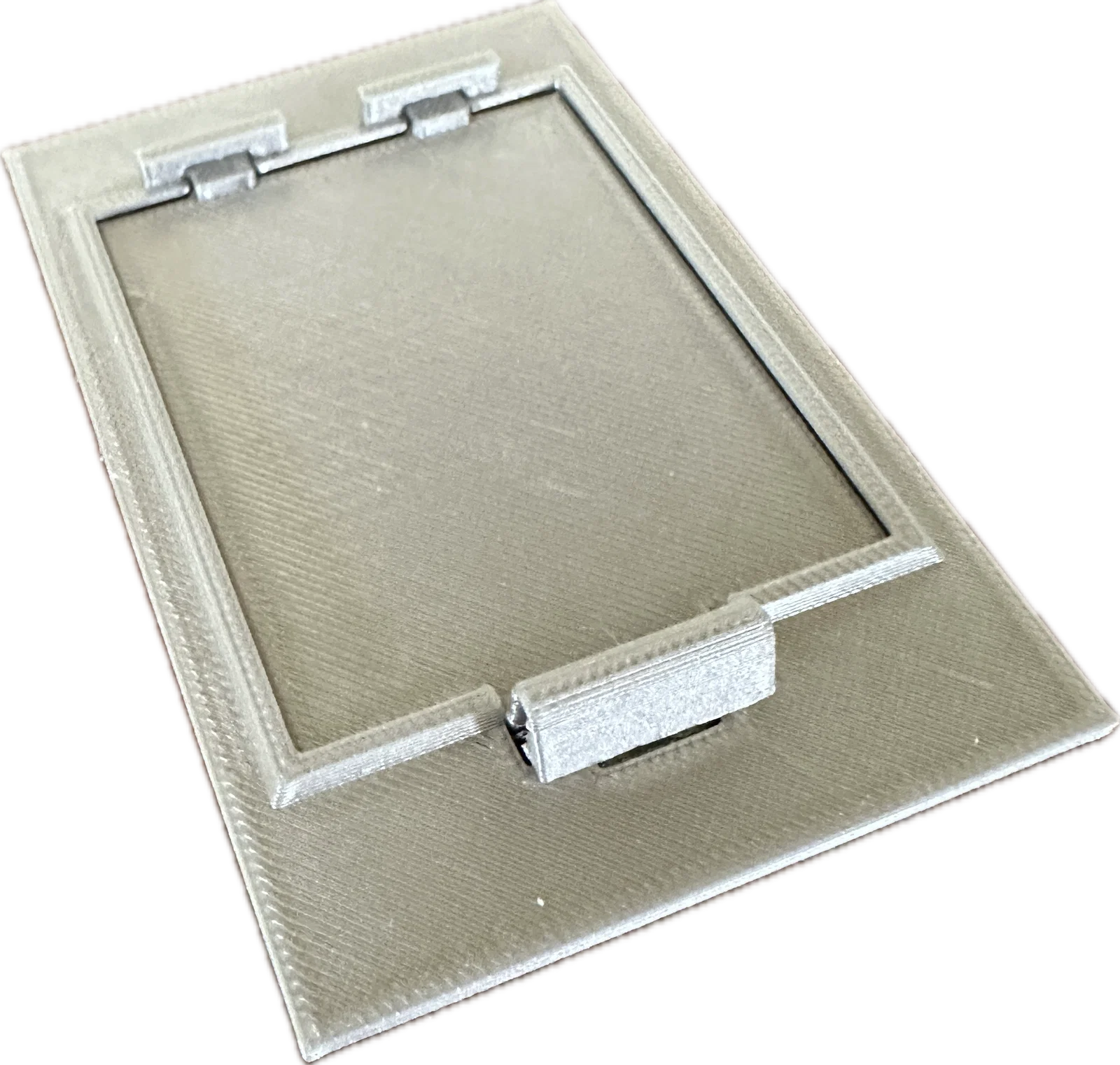

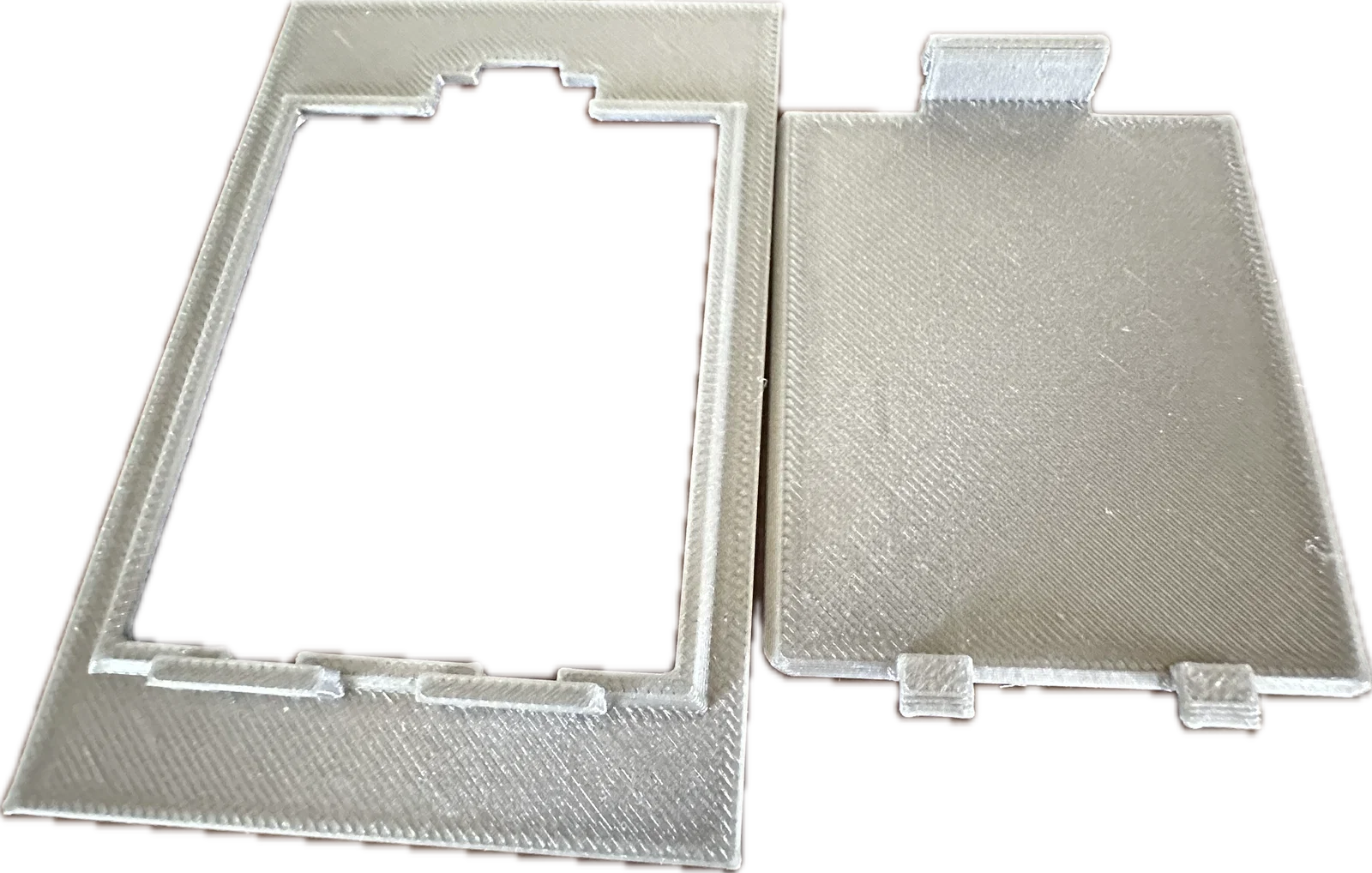

Đây là hai bộ phận cần thiết để tích hợp vào các dự án của bạn, giúp việc thay pin, bật/tắt công tắc hoặc lấy đồ ra từ bên trong trở nên dễ dàng hơn. Phần nắp (cửa) được lấy cảm hứng thiết kế từ https://www.thingiverse.com/nimaid. Mình đã tự thiết kế phần khung ngoài và cải tiến lại cả hai mảnh để hạn chế tối đa việc dùng support mà vẫn đảm bảo độ khít cực kỳ ưng ý. Nếu bạn chưa từng ghép chi tiết vào mô hình, mình khuyên nên dùng thử tinkercad.com, trang này miễn phí và rất dễ làm quen. Rất mong được thấy mọi người sử dụng mẫu này.
Độ dày của nắp là 1.8mm. Phần nắp có thể sẽ cần support. Phần khung ngoài thì không cần.
In với độ dày lớp 0.2mm là đẹp nhất. Mình khuyên dùng nhựa PETG để phần lẫy cài bền hơn.
Chúc mọi người vạn sự tốt lành :)
@BowieInc

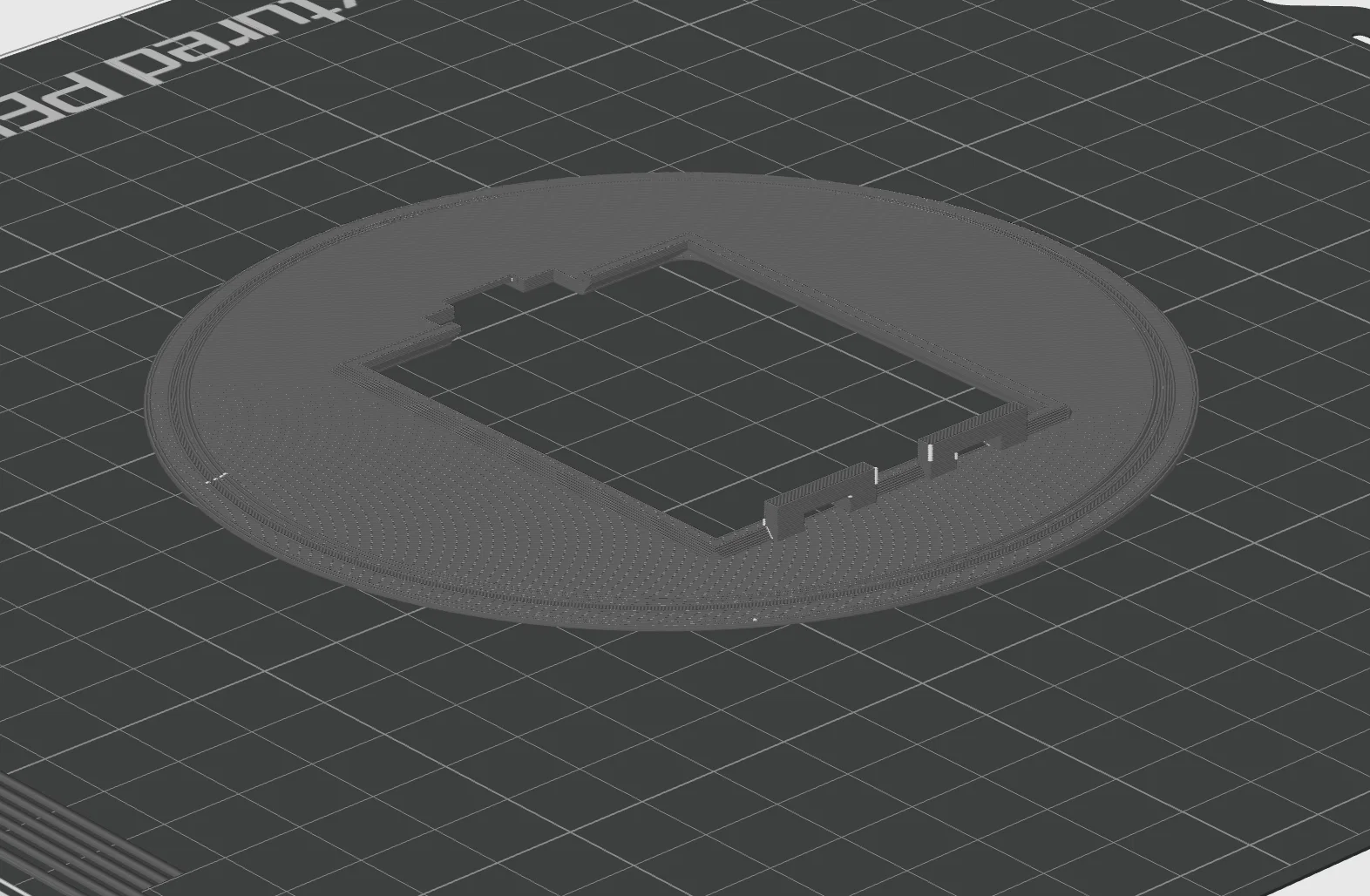

CẬP NHẬT NGÀY 5/8/2024: Đã thêm khung tròn, vẫn dùng chung được với nắp/tấm che cũ.
