Bảng đỡ lông vũ cho bàn router - Phiên bản sửa đổi nhỏ

Xin lưu ý tệp stl đã được cập nhật nhẹ - xem chi tiết bên dưới.

Bảng lông cho Router

Tôi đã có một bàn router Rutlands trong khá nhiều năm.

https://www.rutlands.co.uk/sp+power-tools-router-tables-xact-deluxe-router-table-xact-deluxe-router-table-rutlands+rtx2000

Vì nó đã tốn của tôi chưa đến 100 nicker thời đó, có lẽ đây là một trong những công cụ được sử dụng nhiều nhất trong xưởng của tôi, sau máy chà nhám đĩa của tôi.

Nhưng khe T cho các hướng dẫn và bảng lông thì lại ở quá xa so với mặt phẳng gắn router, khiến việc tìm một bảng lông có giá hợp lý mà đủ gần với lưỡi dao để sử dụng trở nên khá khó khăn.

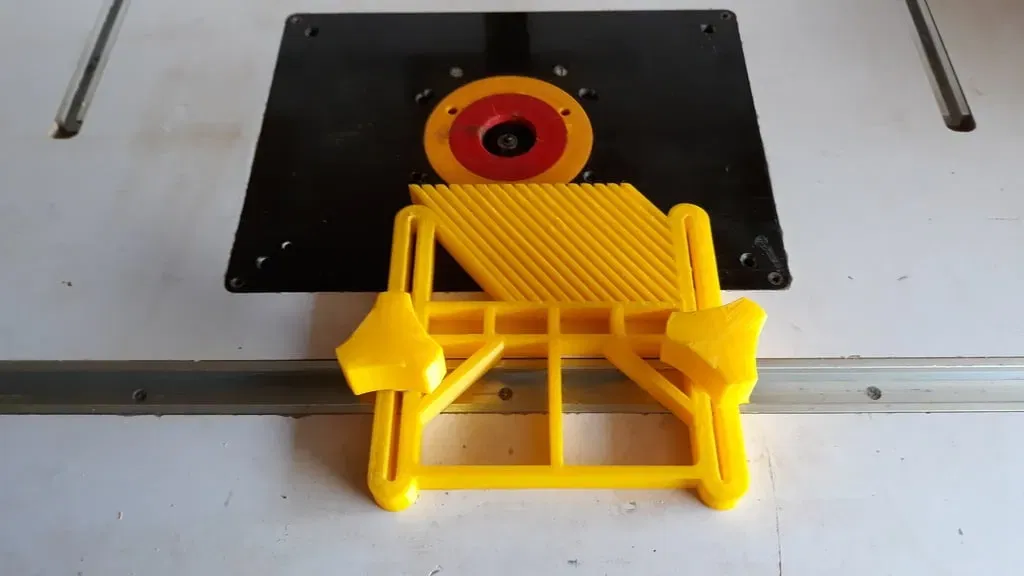

Nhưng bây giờ tôi có một máy in 3D, tôi đã tự thiết kế một cái. Lưu ý rằng tôi đã thiết kế lại các núm sau khi chụp ảnh, vì chúng lớn hơn nhiều so với tôi nghĩ, và điều đó thì quá lớn, ngay cả với đôi tay to của tôi!

Bảng lông tự nó là một bản in 13 giờ, nhưng - thật may mắn - các kẹp và núm thì khá nhanh.

Để làm một cái, bạn sẽ cần một bảng lông (rõ ràng), hai núm, và hai kẹp đường ray - tôi có 2 loại kẹp khác nhau: một cho các bu lông đầu chóp, và cái kia cho bu lông chìm thông thường. Sử dụng loại nào bạn cần cho các bu lông mà bạn có sẵn, hoặc thiết kế của riêng bạn nếu các khe T trên máy của bạn khác.

Bạn cũng cần hai bu lông, M4 x 40mm (tôi định sử dụng M5, nhưng tôi không có bất kỳ cái nào!), một vài đai ốc, và hai đai ốc M4 phù hợp.

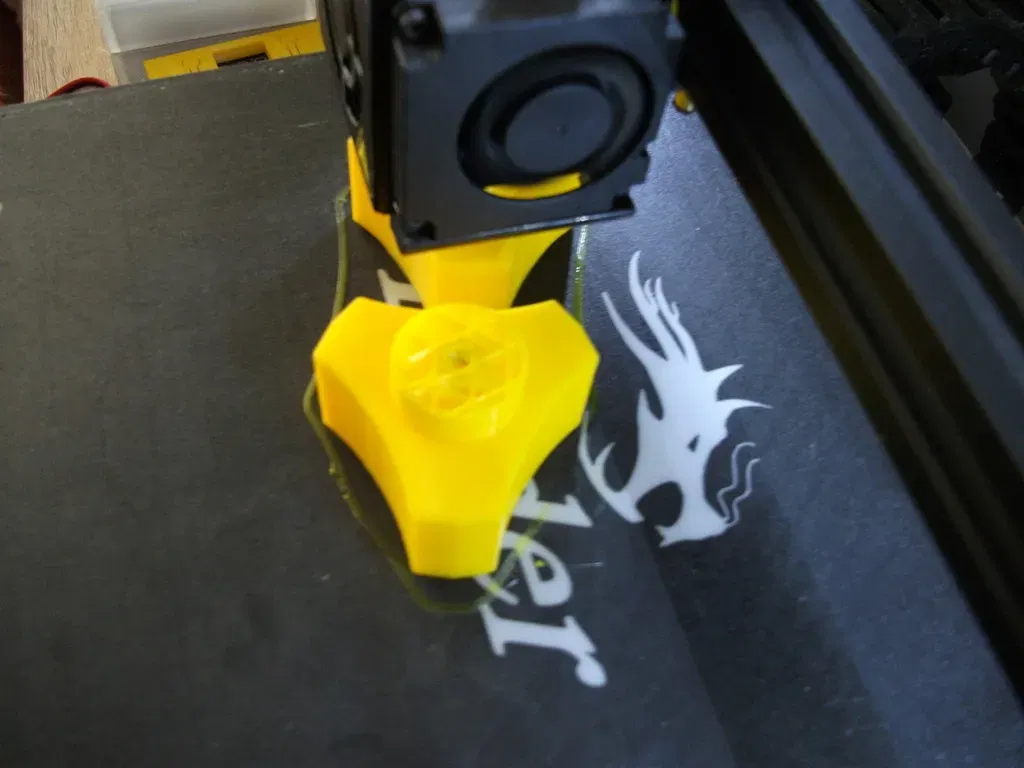

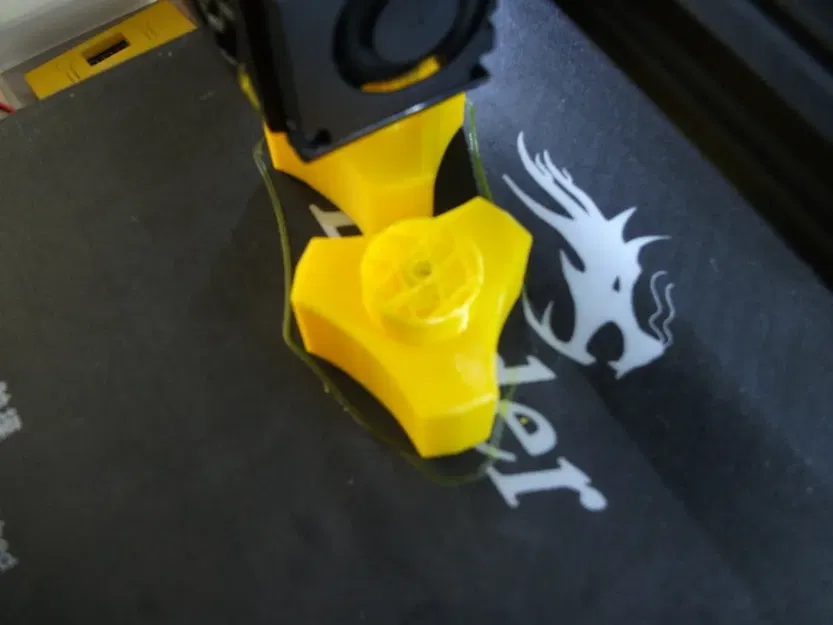

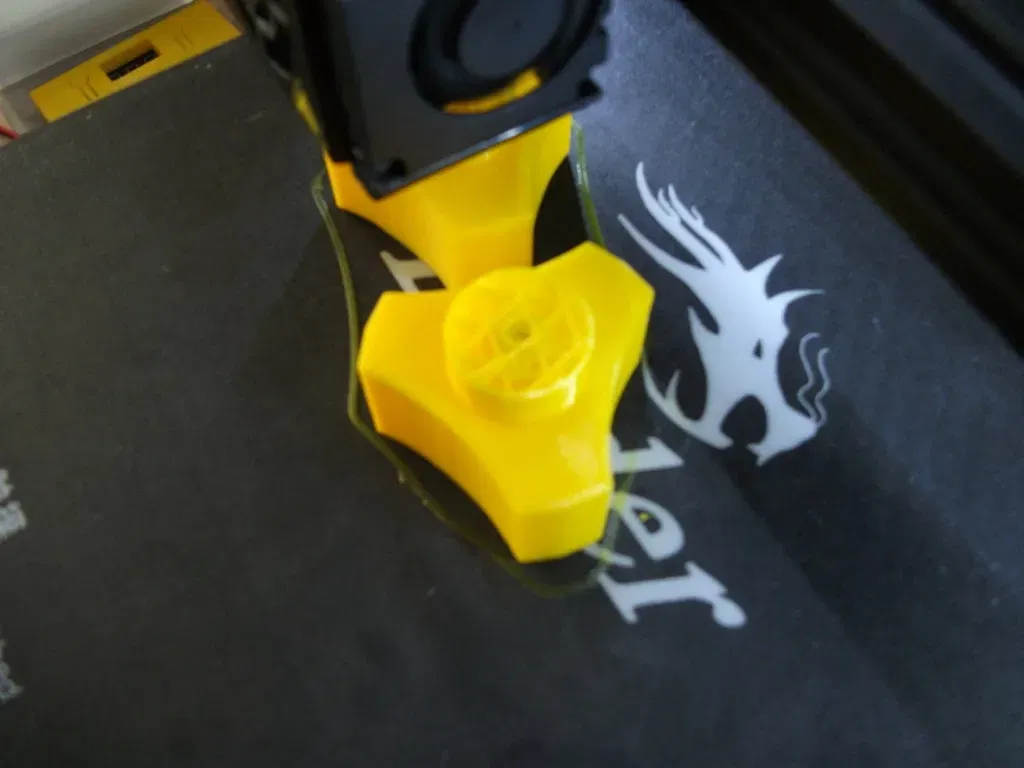

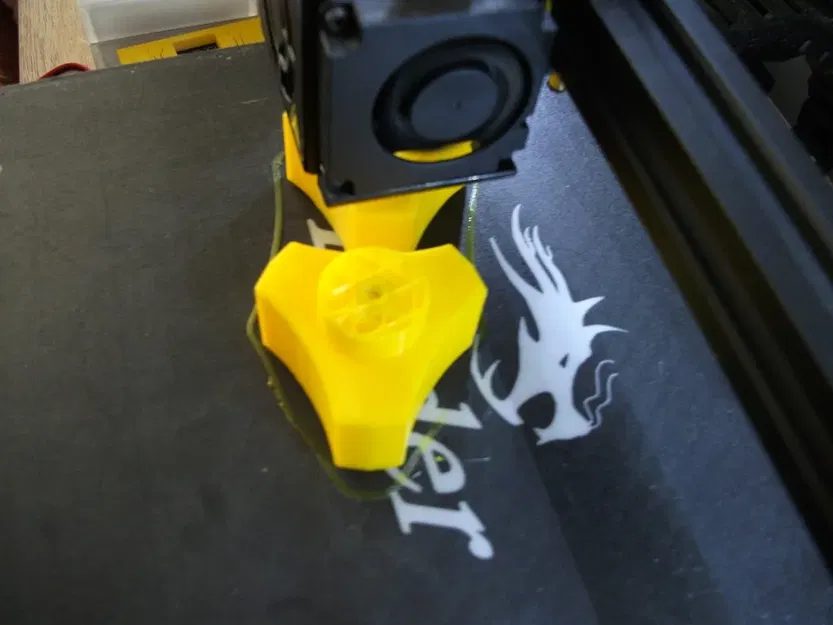

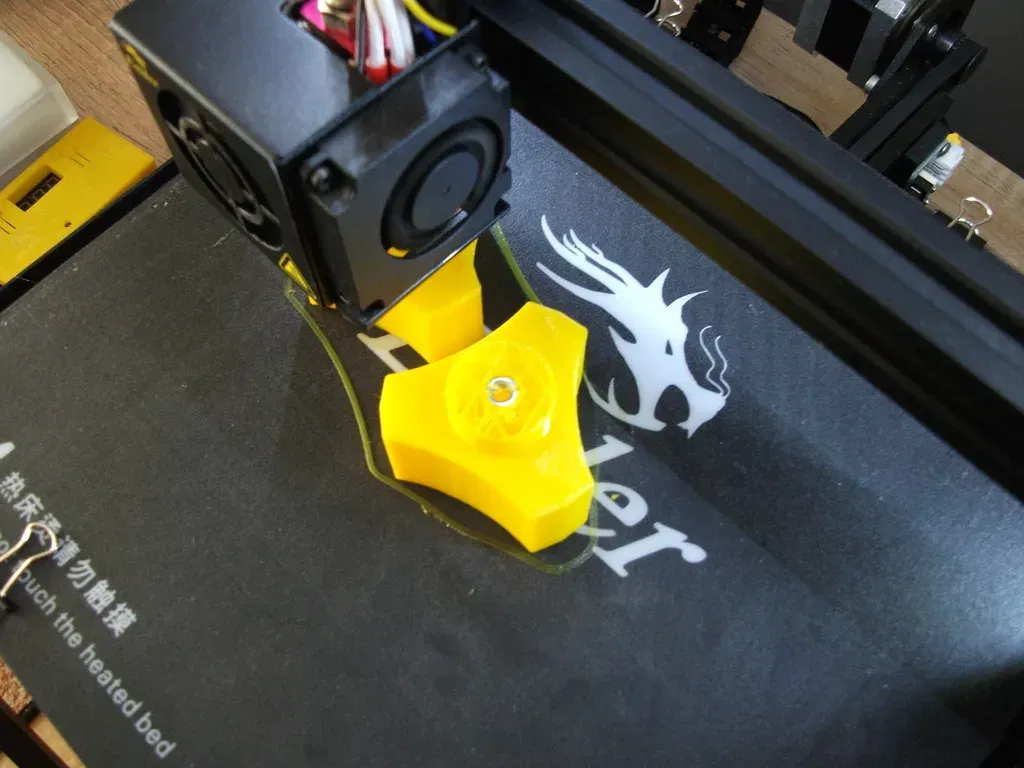

Khi in các núm, bạn cần tạm dừng bản in để chèn các đai ốc M4 giữ chặt (như được hiển thị trong các bức ảnh). Sau đó bạn để máy in tiếp tục in lên trên chúng. Tôi đã làm nóng trước các đai ốc của mình trên bàn in :P, để hỗ trợ với độ bám dính của các lớp tiếp theo.

Các phụ kiện khe T cố ý chặt. Sau vài lần điều chỉnh khoảng cách và in lại, tôi kết luận rằng dễ hơn để để chúng chặt, và dùng giấy nhám để làm cho vừa vặn, hơn là in chúng nhỏ hơn và để chúng lỏng lẻo.

Tôi cũng thấy hữu ích khi cố định các bulong vào các kẹp bằng một chút cyanoacrylate, để ngăn chúng bị trượt khi siết các núm.

SỬA ĐỔI STL:

Tôi hài lòng với cách nó hoạt động trên máy của tôi nhưng, là một người thích sửa chữa, tôi cảm thấy rằng việc thêm một chút không gian linh hoạt cho các ngón tay sẽ giúp dễ sử dụng hơn. Vì vậy, STL mới đã loại bỏ ngón tay đầu tiên và cuối cùng để làm điều này.
