Dock & Mount xịn hơn cho PCB Klicky Probe

Dạo này thấy ai cũng nói về mấy loại sensor probe dựa trên eddy current, nhưng mình vẫn khoái con PCB Klicky nhỏ gọn 🥰. Nên lúc build con 2.4 của mình, mình chỉ tối ưu lại những gì đang có ngoài kia để dock cái probe cho chắc chắn, giữ đúng vị trí.

Ủng hộ mình nha: Nếu bạn thật sự thích và dùng model này thì cho mình một Like nhé. Nó giúp mình có thêm chút xíu filament để in test trong quá trình làm model chia sẻ cho mọi người! Với lại nhớ nghía thêm mấy model khác của mình nếu bạn đang build Voron!_

Tối ưu (Optimizations)

Cái probe dock gốc giữ dock chưa chắc, mấy bản remix mình tìm được thì có vài chi tiết mình không ưng, nên đây là bản mình thích nhất 🤩:

Probe Dock

• Dùng 2 viên nam châm thay vì 1 để giữ probe (và nam châm) chắc chắn hơn
• …và phần dock được kéo dài phía trên cũng vì cùng lý do (cả hai ý tưởng lấy từ mod này)

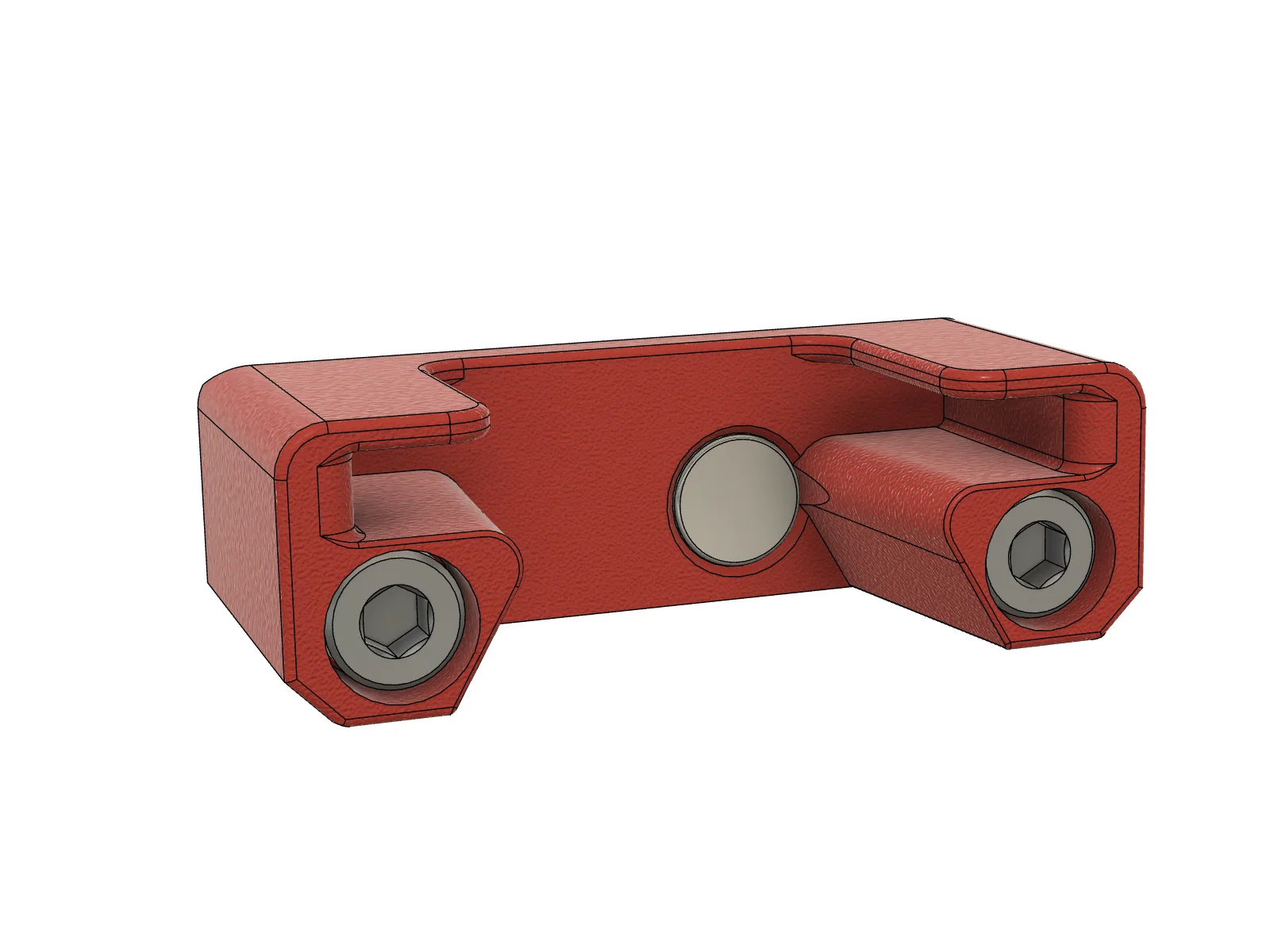

• Nam châm được đặt đúng vị trí, khớp chính xác với vị trí con ốc trên probe
• Probe giờ được dẫn hướng đúng như thiết kế bởi các chi tiết in, không còn bị PCB “dẫn” nữa

Undocking in Action

Nếu bạn lắp đúng cực của nam châm (cặp nam châm bên phải lắp đảo cực so với hai cặp nam châm bên trái!) thì thao tác undock sẽ chạy mượt như ý:

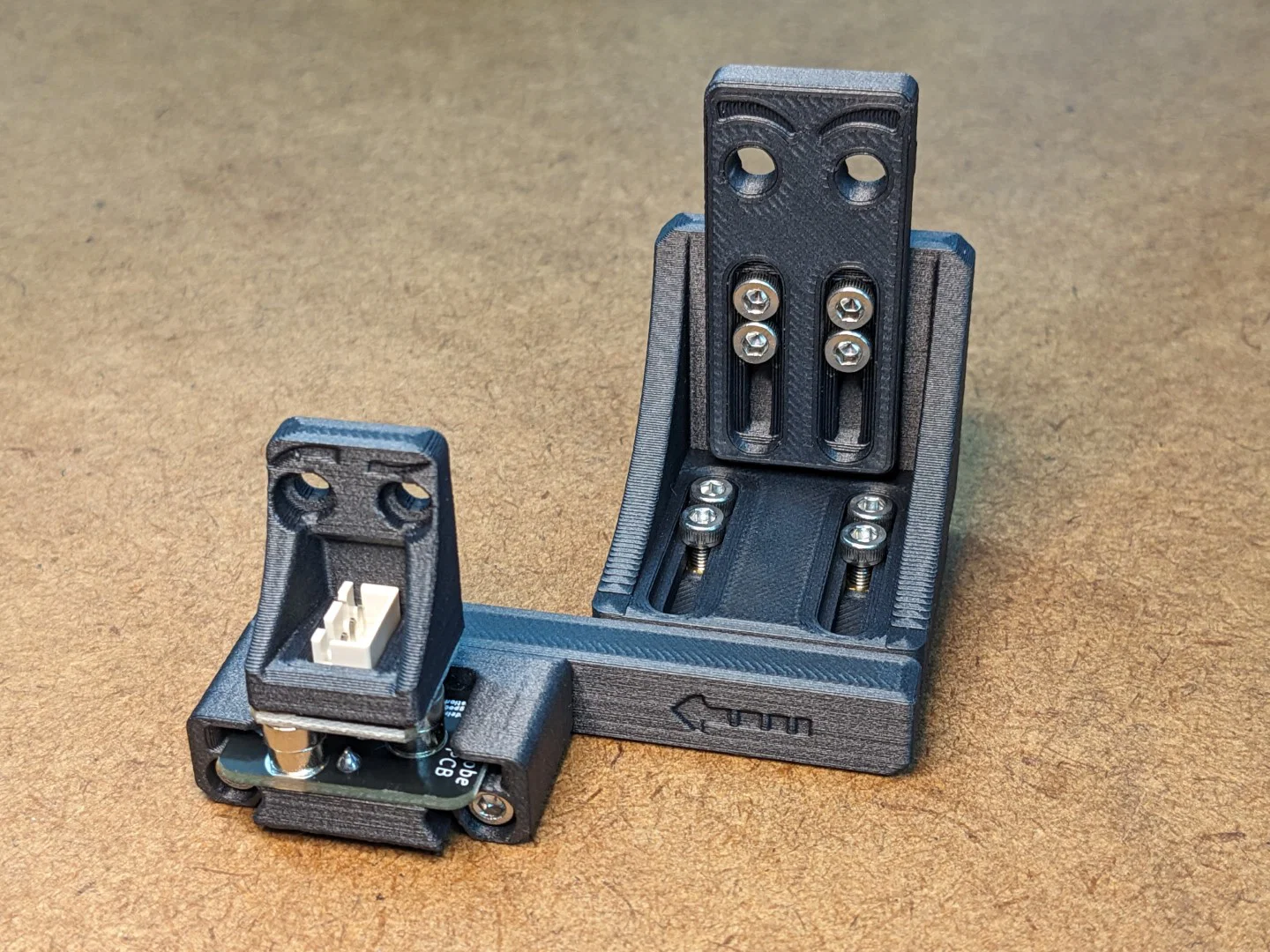

• Hình 1: Probe đang nằm trong dock
• Hình 2: Khi bắt đầu undock và toolhead chạy sang phải, probe vẫn bị toolhead “kéo” theo.
  • Trong lúc bên phải của probe bị ép xuống (điều này tốt 👍)…
  • …thì bên trái lại muốn nhấc lên và đi theo toolhead 😳.
  • Nhưng dock cải tiến sẽ giữ probe nằm yên, chắc chắn trong dock. 😎
• Hình 3: Nhờ đảo cực của nam châm ở phía bên phải probe, toolhead sẽ đẩy probe xuống lại vào dock…. (và lần nào cũng về đúng cùng một vị trí) 😍
• Hình 4: ….và nó sẽ nằm đó, chờ cho lần bed leveling kế tiếp.

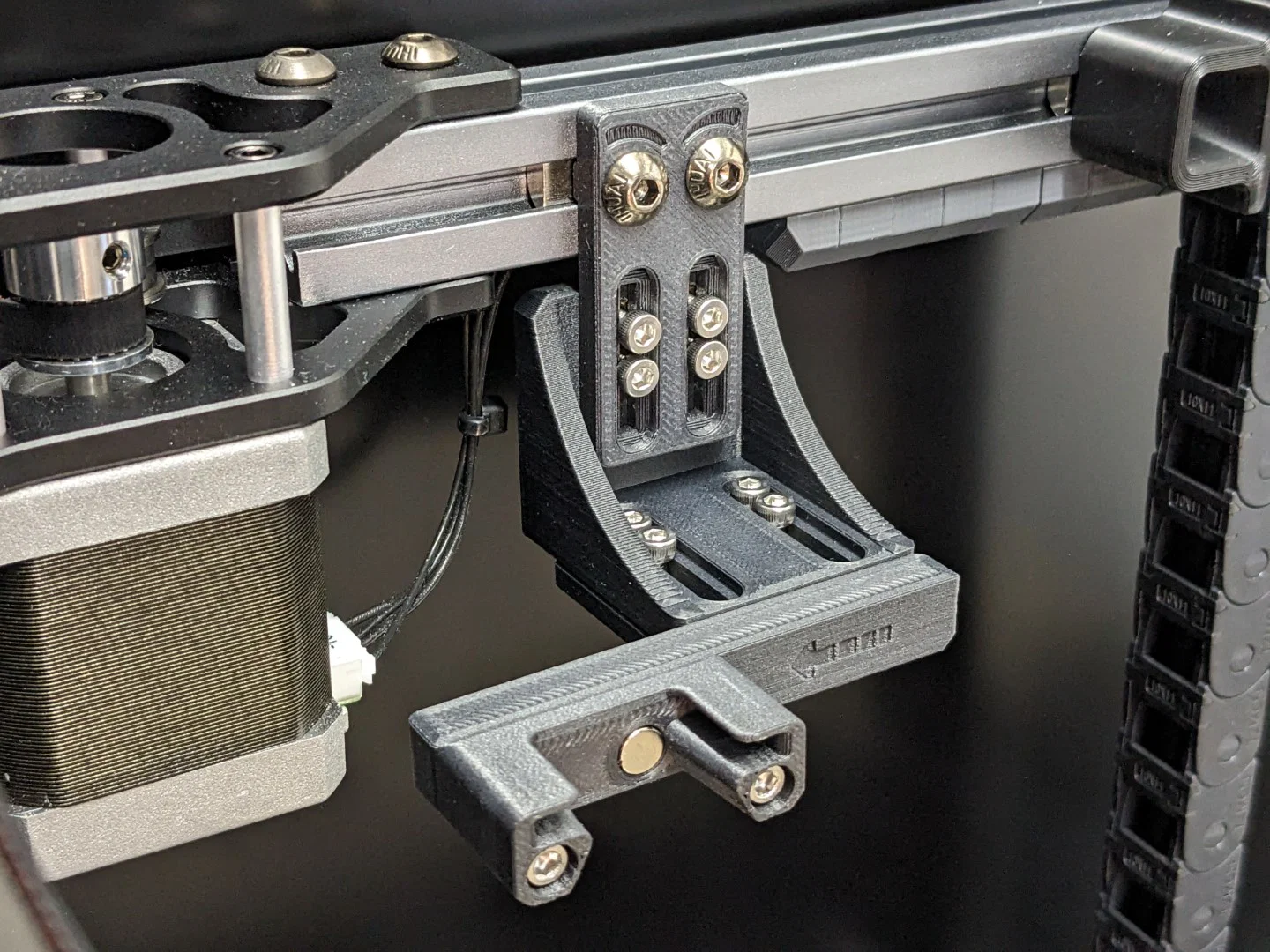

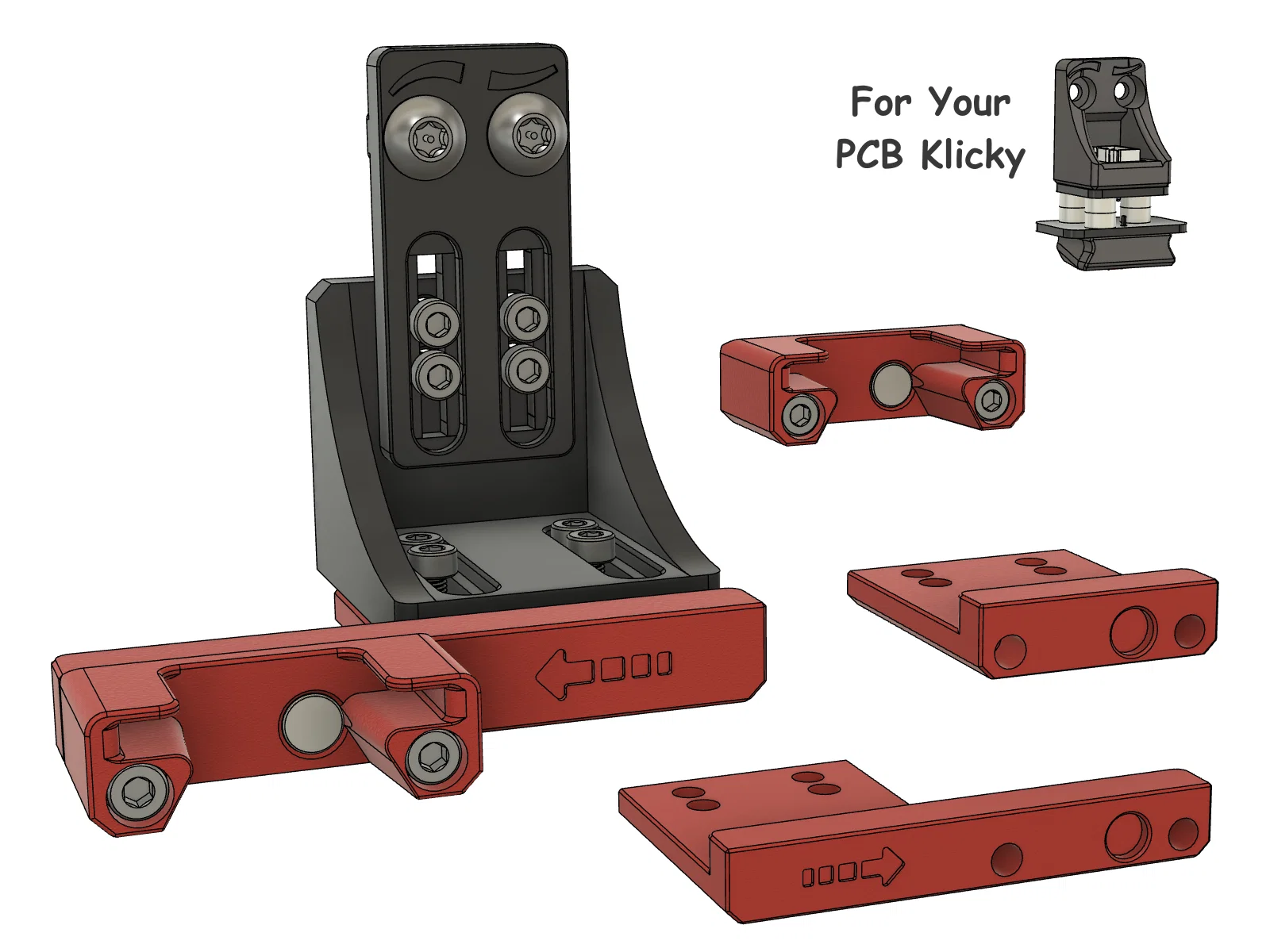

Probe Dock Mount

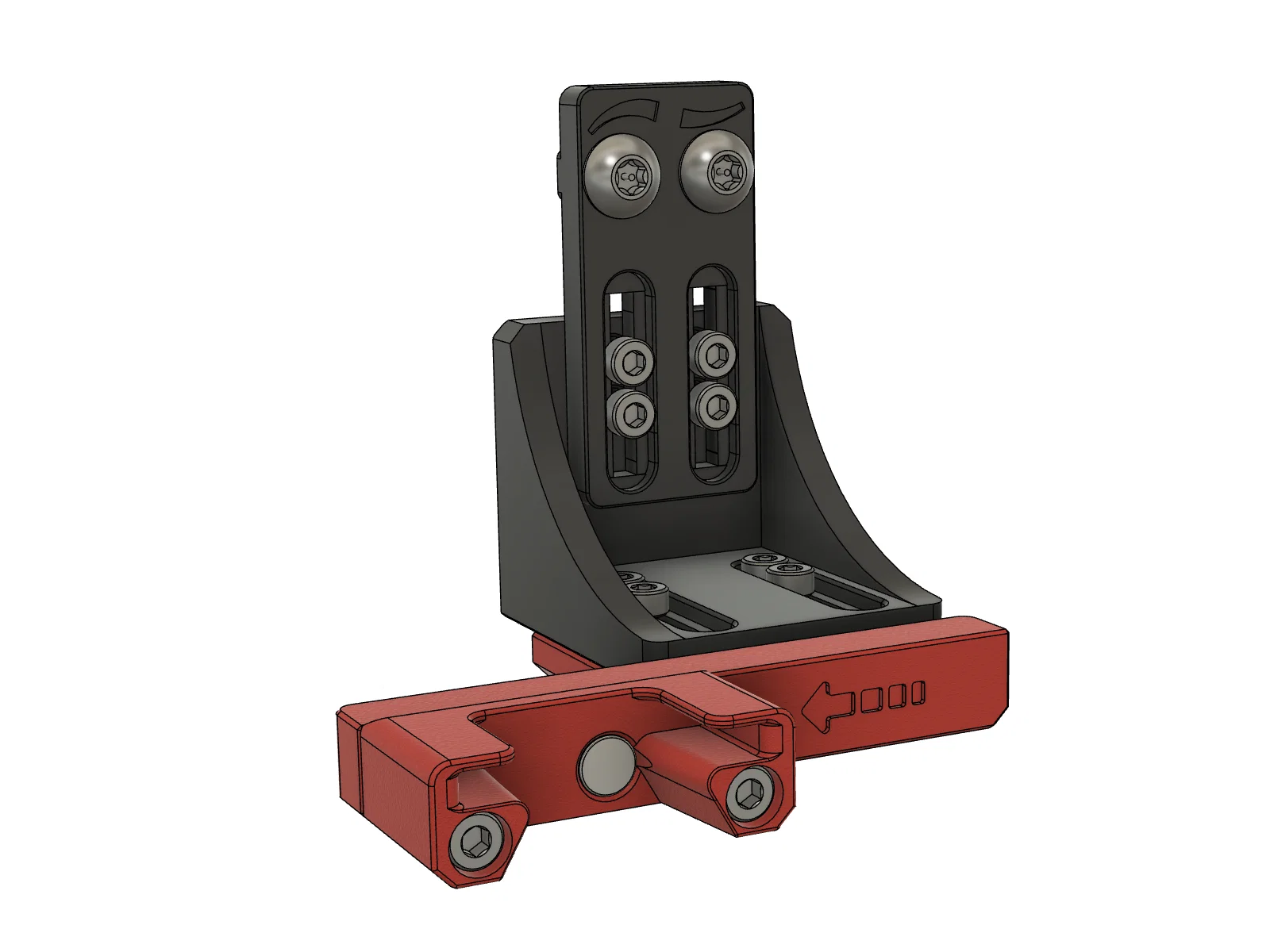

Dock mới cần khoét một phần recess trên mount để chứa viên nam châm thứ hai. Mình cũng nhân dịp này làm thêm vài mount adapter cho các tình huống khác nhau.

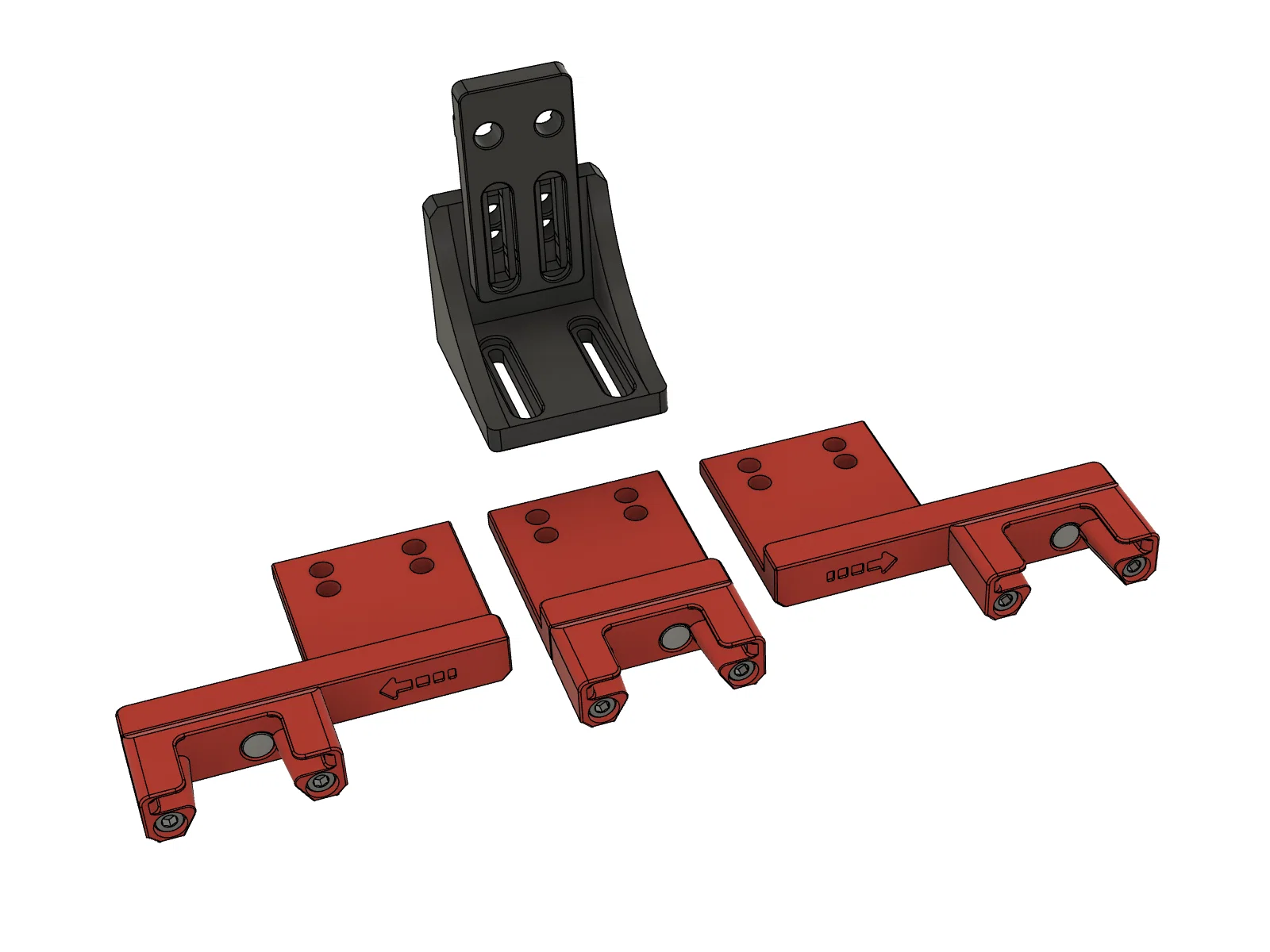

• Có phiên bản gắn dock bên trái, giữa và bên phải

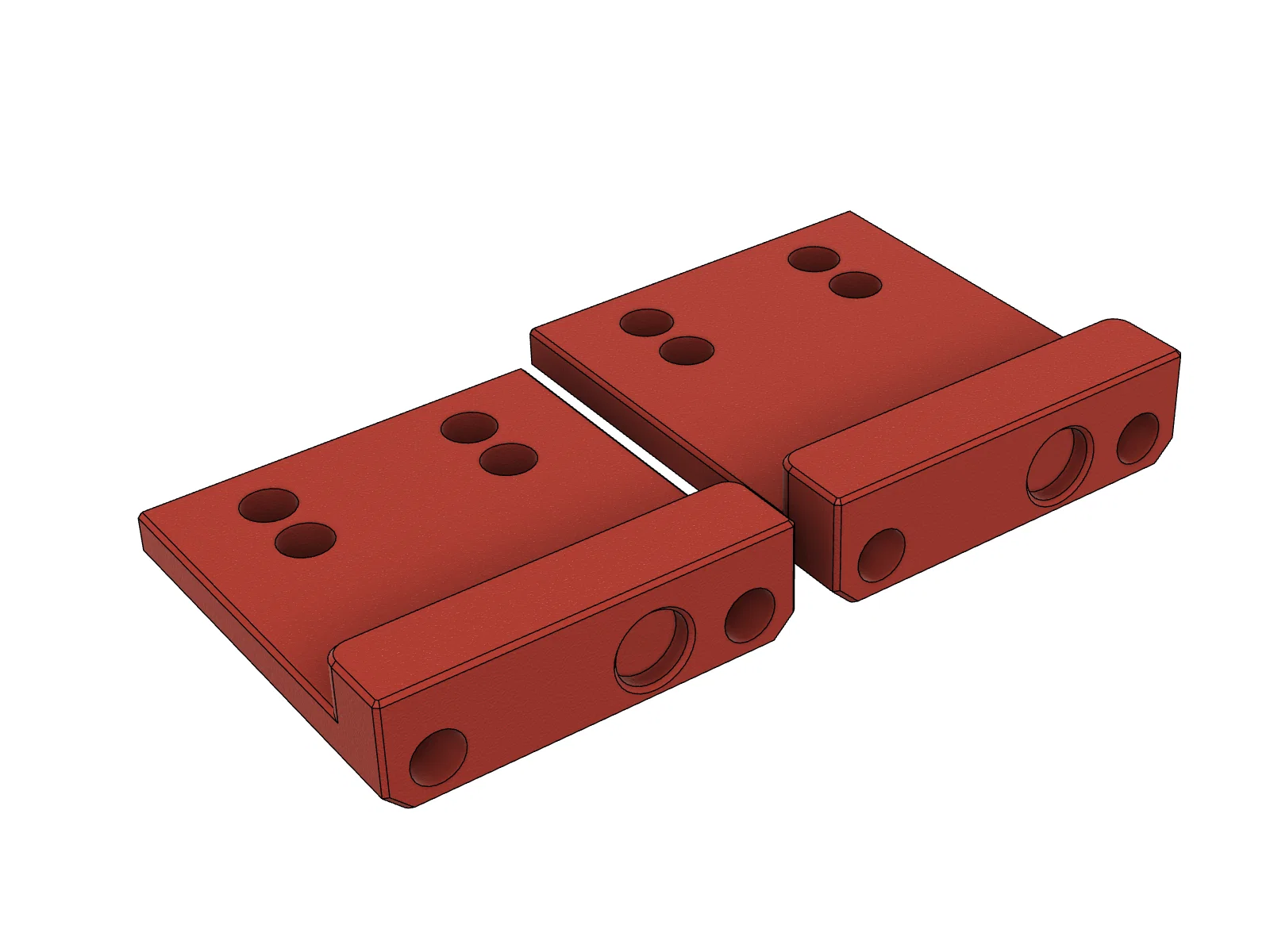

• Do dock mới làm vị trí probe dịch khoảng 2 mm theo trục Y, mình cũng kèm theo các phiên bản “short” của tất cả adapter để bù lại bằng cách dời mọi thứ -5mm theo Y. Nhờ vậy bạn sẽ linh hoạt hơn để tìm vị trí tối ưu, để probe không vướng khi không dùng.

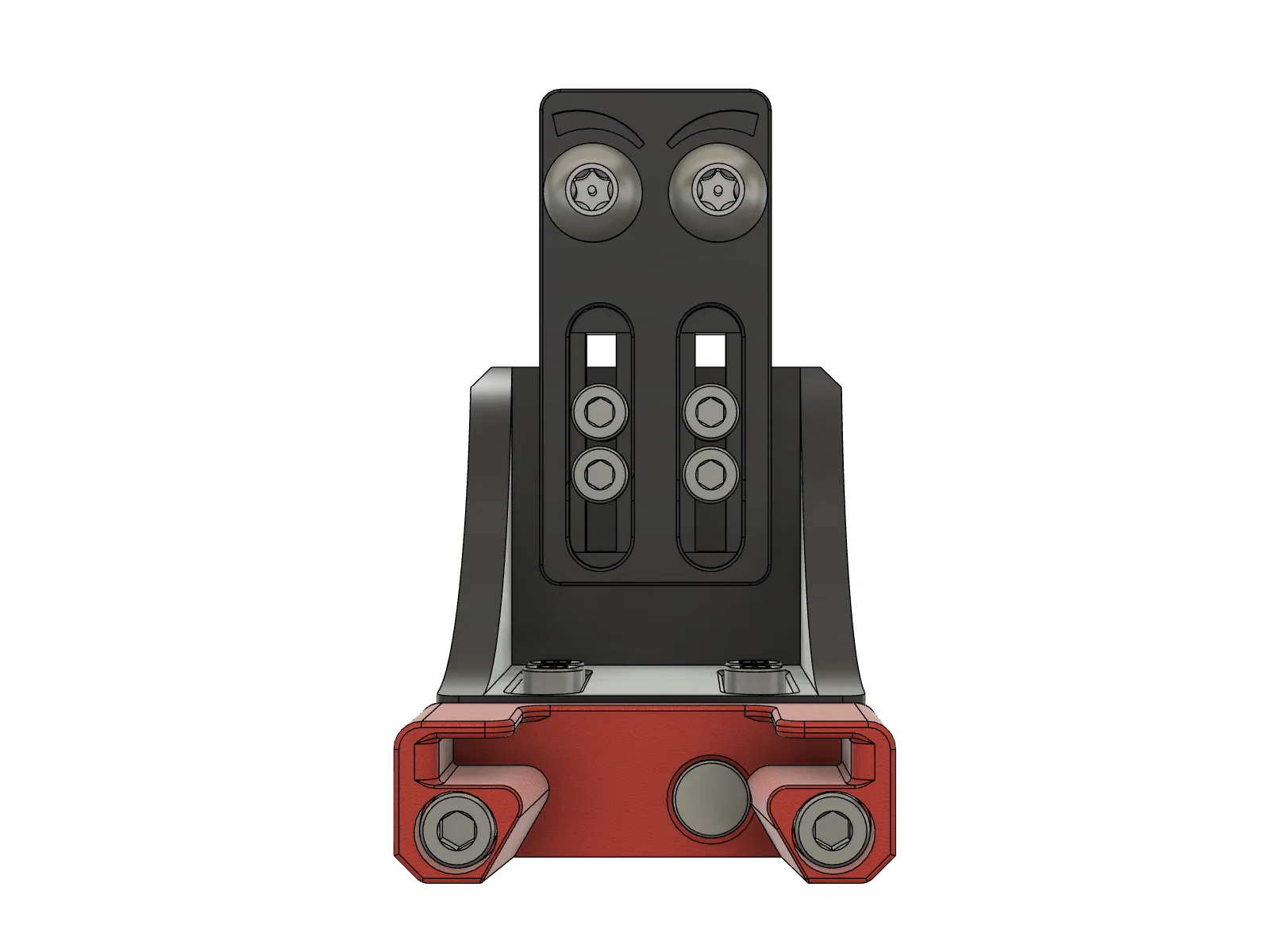

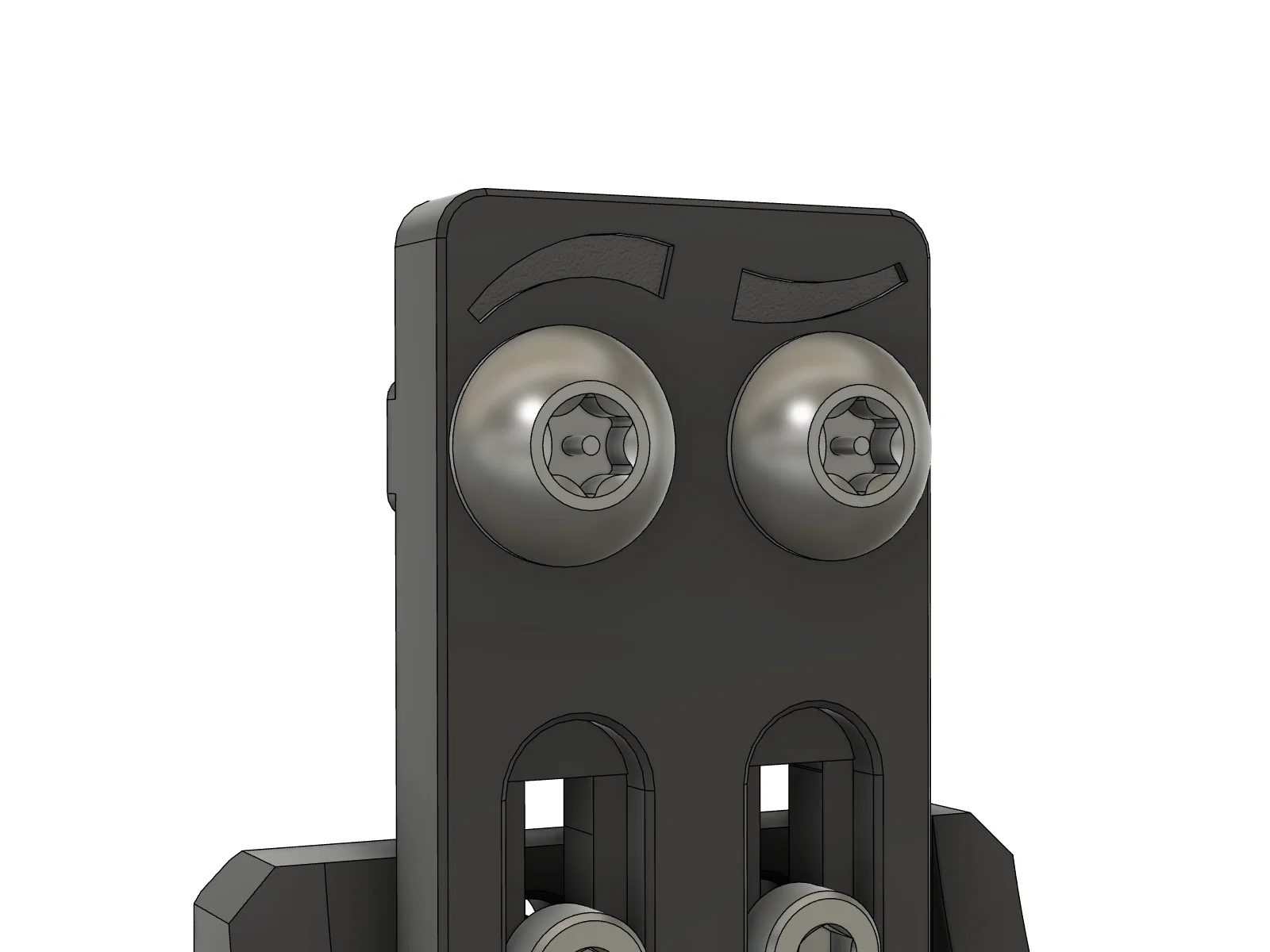

Cuối cùng nhưng không kém phần quan trọng: LÔNG MÀY! 😎 ... sao thiết kế gốc lại thiếu được phần này…. 🤔

In ấn và lắp ráp (Printing and Assembly)

BOM

• Chỉ cần thêm 1 viên nam châm 6x3mm (lý tưởng là loại chịu nhiệt cao)

Printing

Không có gì đặc biệt, cứ theo setting Voron (không cần supports). Nếu có điều kiện, hãy in bằng vật liệu có khả năng chịu nhiệt và độ chính xác kích thước tốt như PC-CF.

Assembly

Lưu ý: Không cần dùng keo! Nam châm sẽ tự giữ nhau chắc chắn.

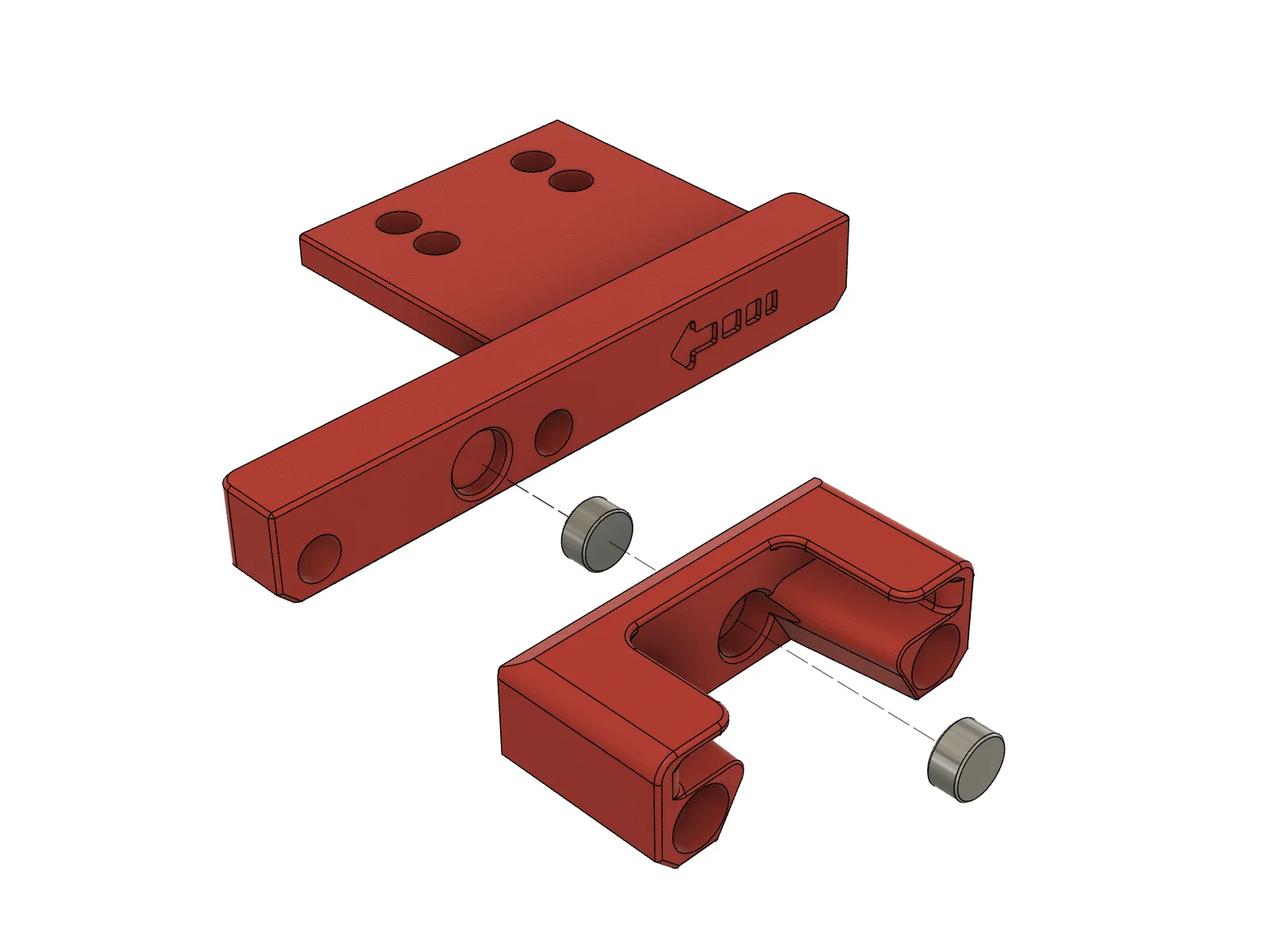

• Nhét viên nam châm phía trước vào. Thiết kế dạng friction fit nên nó sẽ nằm đúng vị trí và khá chắc.
• Thêm viên nam châm thứ hai ở mặt sau

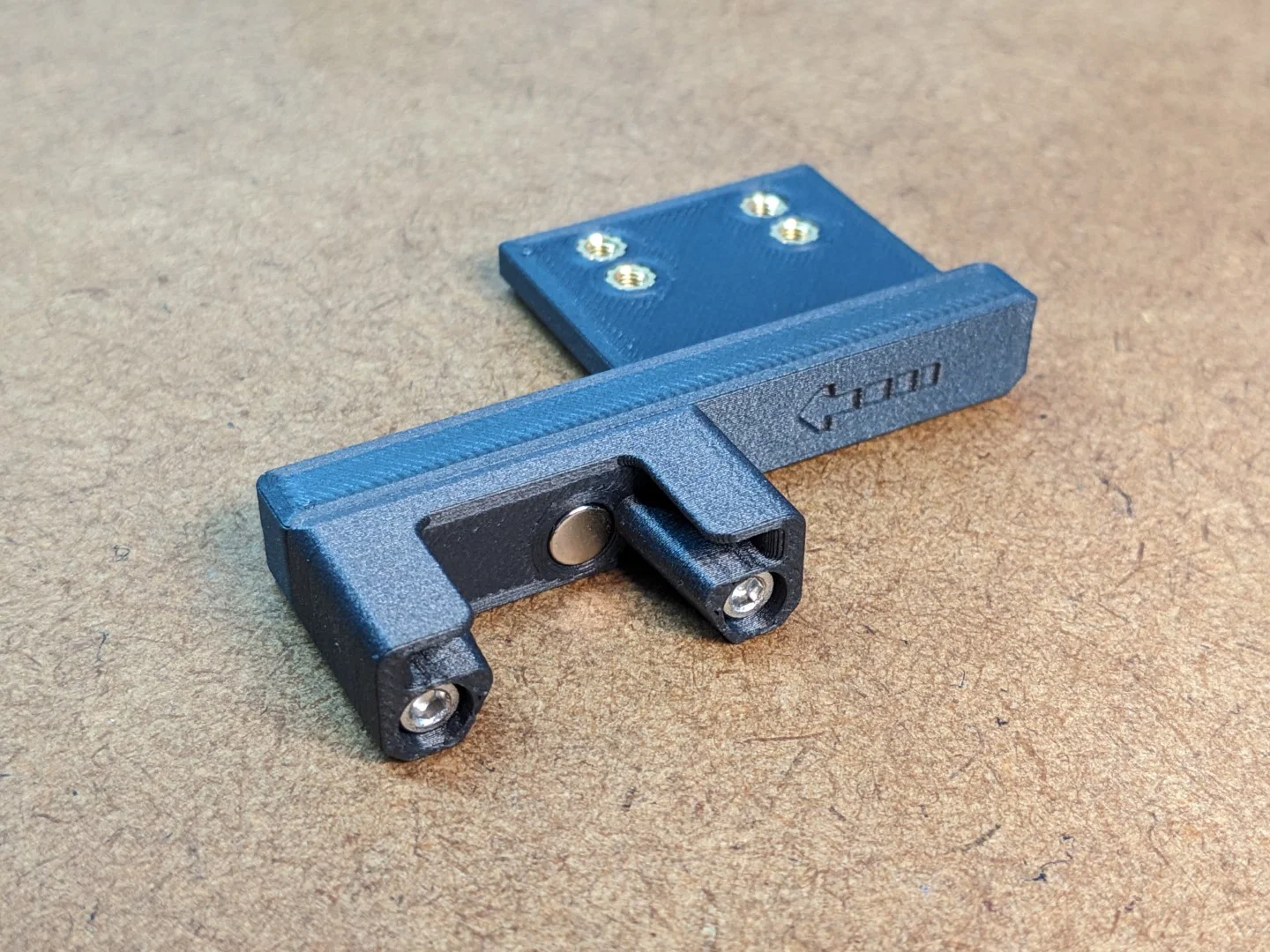

• Gắn heat-set inserts vào adapter bạn chọn và bắt dock lên
• Về probe và setup thì làm theo tài liệu của PCB Klicky Probe.
  Nhớ đặc biệt chú ý lắp nam châm đúng chiều cực (cặp trái và phải phải “đảo” nhau, xem phần Undocking in Action ở trên).

Tương thích (Compatibility)

Probe dock tối ưu này sẽ chạy được với tất cả máy in cho phép dùng adaptive Klicky probe mount. Nếu bạn muốn dùng với máy khác / mount adapter khác thì có vài lựa chọn:

• 🤩 Good Job: Bạn tự thêm phần recess cho viên nam châm thứ hai vào mount của bạn. Trong mục files có STEP file của dock, nên việc này chắc không quá 5 phút. Có thể bạn muốn khoét recess hơi rộng hơn nam châm một chút. Không cần fit quá chặt vì nam châm được giữ bởi viên nam châm phía trước.
• 😎 Dirty hack: Như trên, làm trực tiếp trong slicer cũng được vì không cần độ chính xác quá cao
• 🙉 SuperGLUE: Bỏ qua viên nam châm thứ hai và chỉ dán cố định viên nam châm phía trước
• 📲 Cuối cùng: nhắn mình biết bạn cần chỉnh cho model nào, mình sẽ xem có hợp lý để thêm vào model không.
• 🙊 NO! Mũi khoan không được xem là một “phương án” cho người đã có sẵn máy in 3D
