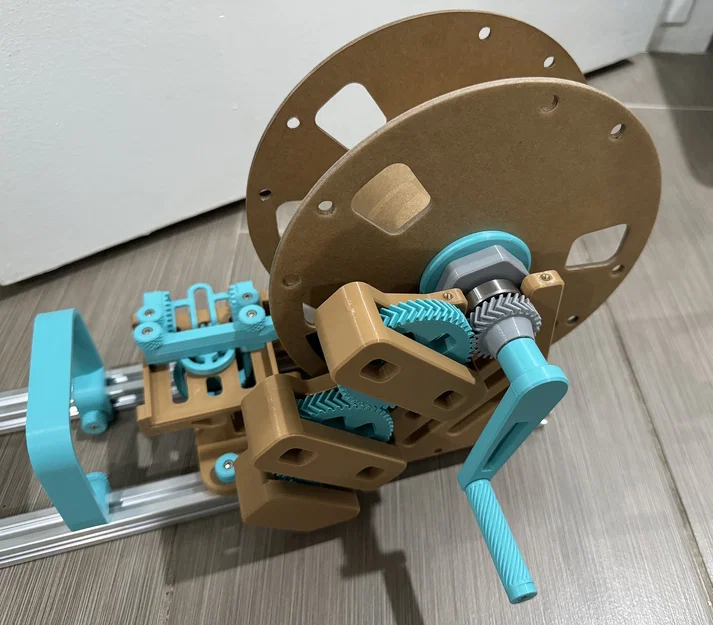

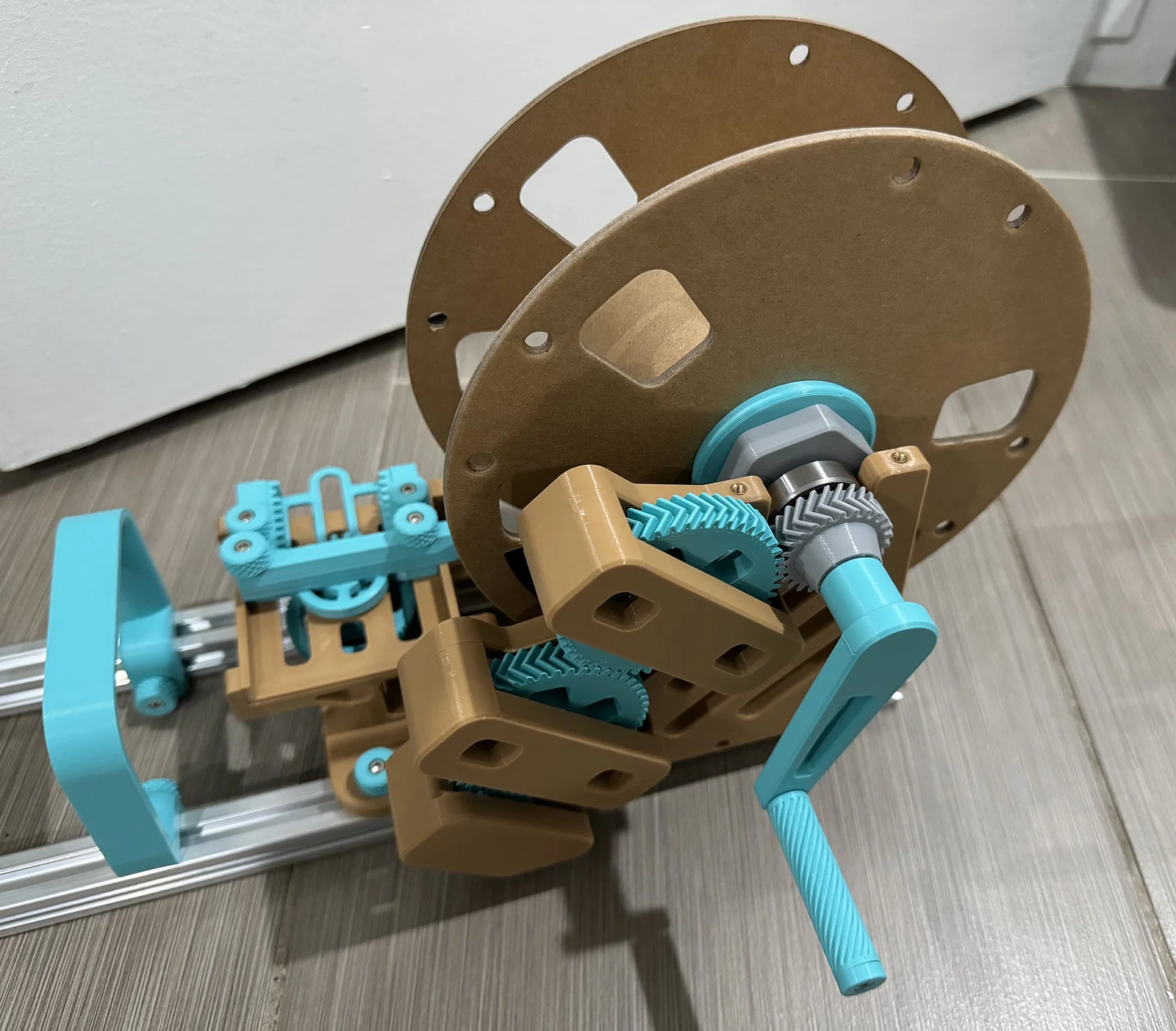

Winder Spool Holder with Hex Axle (Bộ giữ spool winder với trục lục giác)

Bản remix này của Modular Winder Spool Holder từ @STORM DESIGN nhằm xử lý một vấn đề mình gặp phải: con ốc M3 bị tự tháo ren trong lúc chạy. Thiết kế gốc rất ngon, nhưng khi quấn cuộn nặng hoặc gặp tình trạng kẹt/snag, lực tác động đôi khi làm ốc bị bung ra, kể cả khi đã dùng keo khóa ren vĩnh viễn.

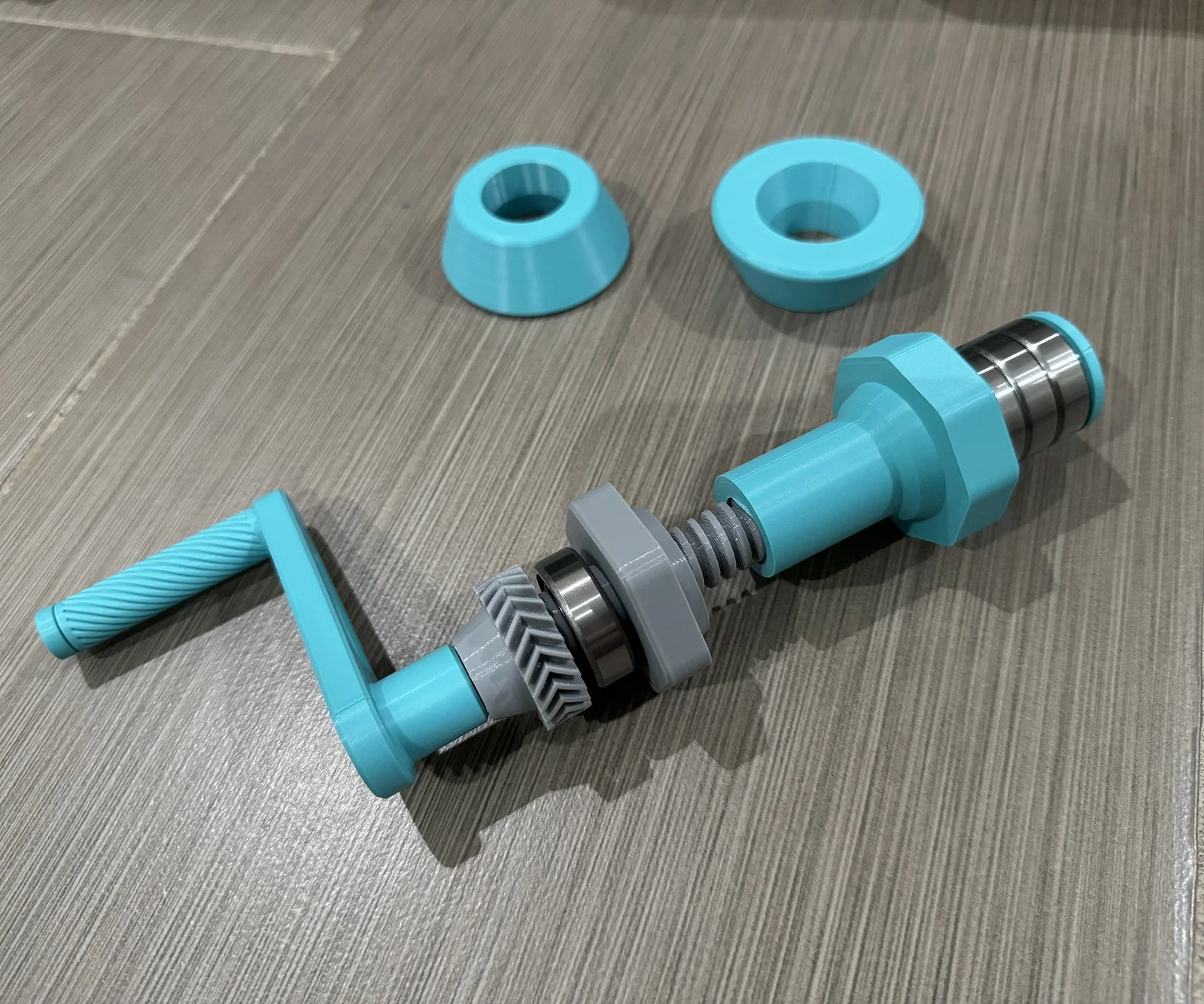

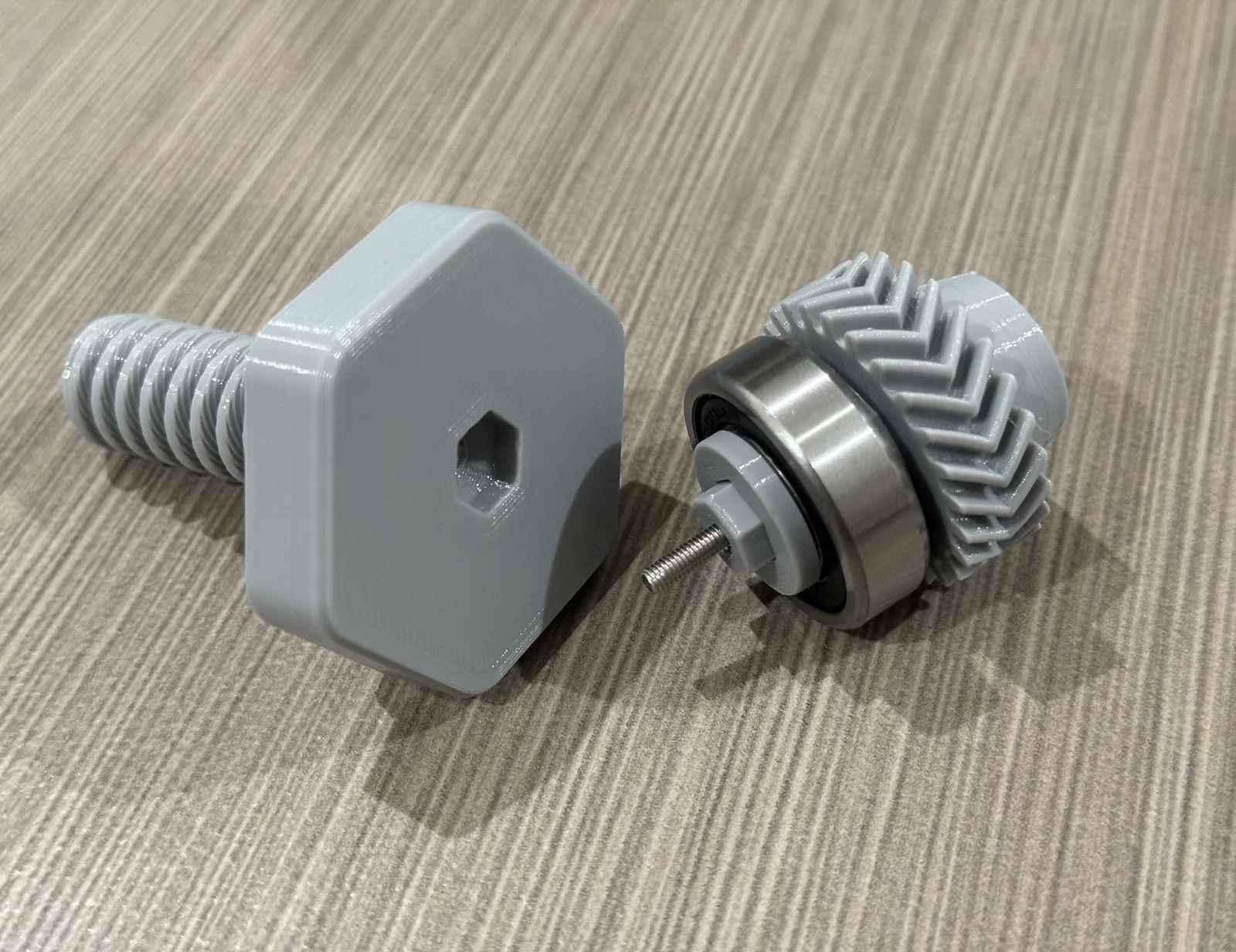

Để giải quyết, mình tạo một hexagonal axle (trục lục giác) ăn khớp (key) vào các chi tiết gear-25 và spool-axle, đảm bảo ốc sẽ không bị vặn lùi ra trong quá trình vận hành.

Nhiều người dùng bản gốc không gặp vấn đề gì, nên chỉnh sửa này chủ yếu dành cho những ai gặp đúng lỗi như mô tả ở trên.

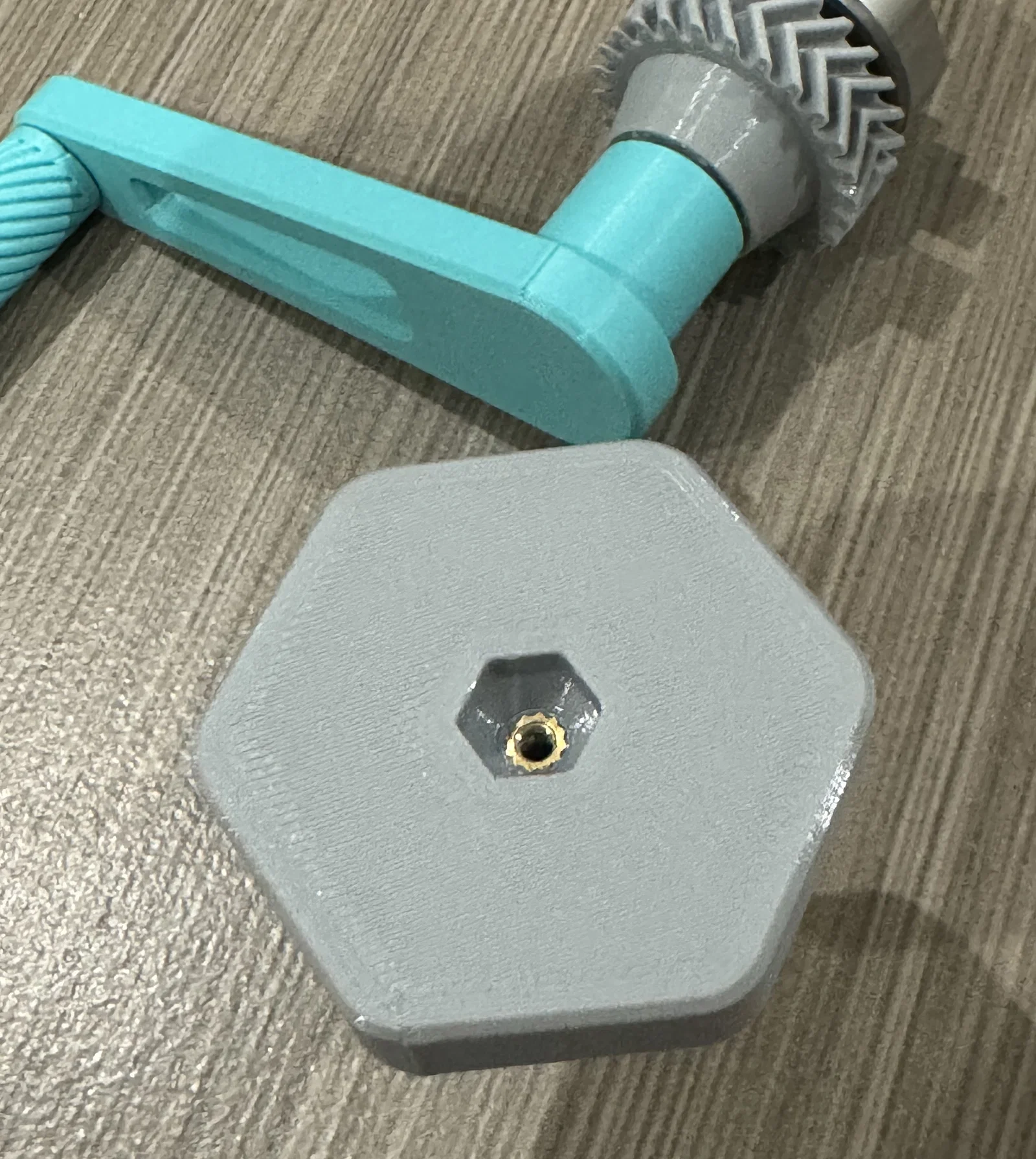

Có 1 heat-set insert cần gắn thêm (xem hình).

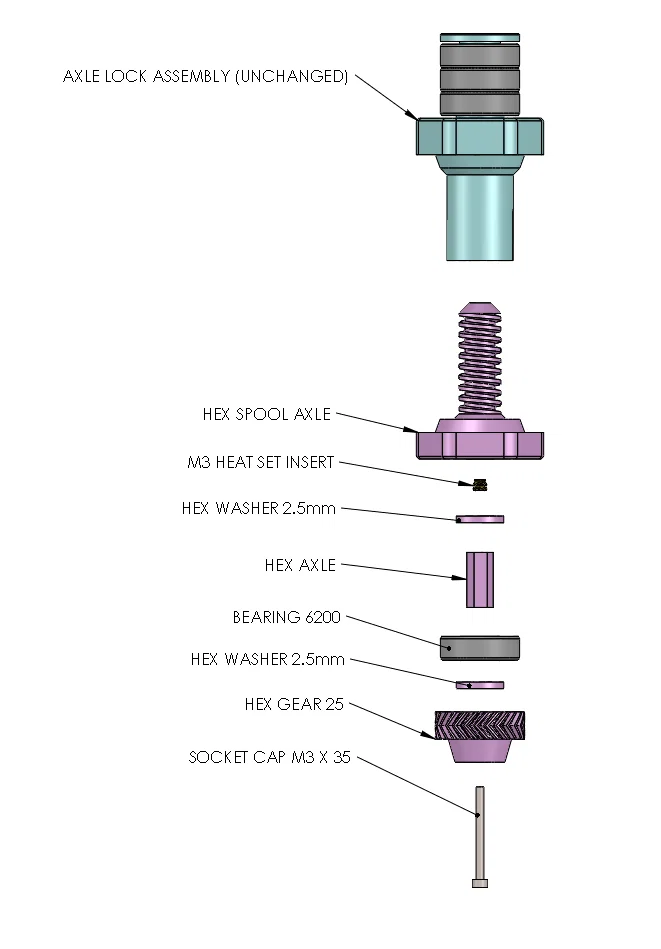

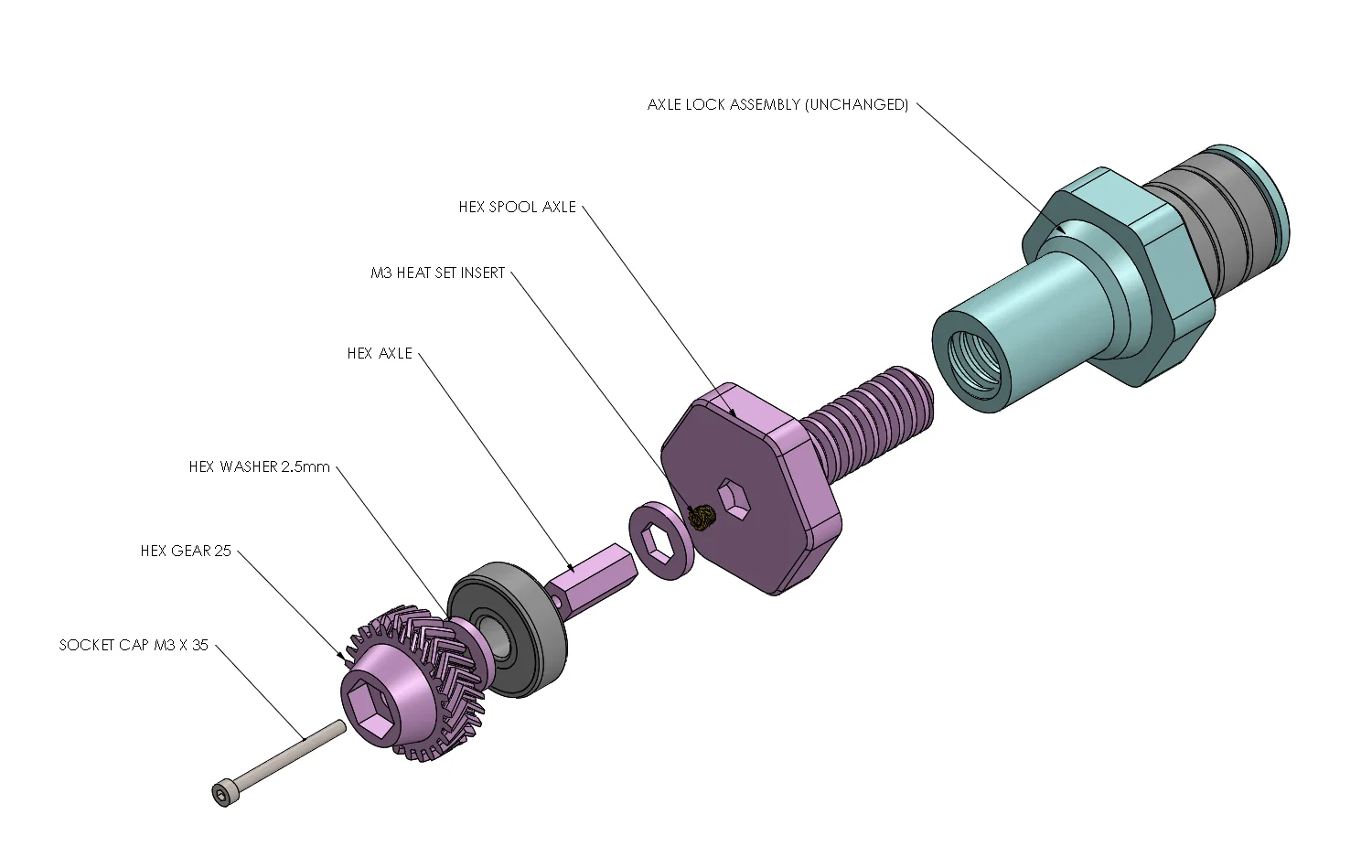

Hardware:

• 1pc - M3 x 35mm Socket Cap Screw
• 1pc - M3 Heat-Set Insert
• 1pc - Bearing 6200 2RS

Print:

• 1pc - Hex_Spool_Axle.stl
• 1pc - Hex_Gear_25.stl
• 1pc - Hex_Axle.stl - in nằm nghiêng (on its side) để các lớp layer chống lực tốt hơn.
• 2pcs - Hex_Washer_25

Dùng cùng print settings như thiết kế gốc:

• Material :
  Gear 25 with Sleeve for Single Bearing.stl - Each Rigid Filament (mình dùng ASA)
  REST : Any
• Layer Height : 0.2mm
• Speed :
  All Max 60 cho Gear 25 with Sleeve for Single Bearing.stl, Spool Axle.stl và Axle Lock.stl - Trường hợp này độ chính xác khi in rất quan trọng
  REST : Any
• Infill : 100% (Mẹo - nếu muốn tiết kiệm filament, in phần dưới của Spool Axle.stl và Axle Lock.stl với 20% infill - và in mọi phần phía trên với 100% infill)
• Wall Loops : 4
• Bottom Layers : 4
• Top Layers : 4
• Brim : No
• Brim Auto : No (Nhớ tắt Brim Auto. Khi in Axle Lock.stl dạng nhiều màu mà bật Brim Auto, có thể gây vấn đề ở lớp first layer)
