Mô tả

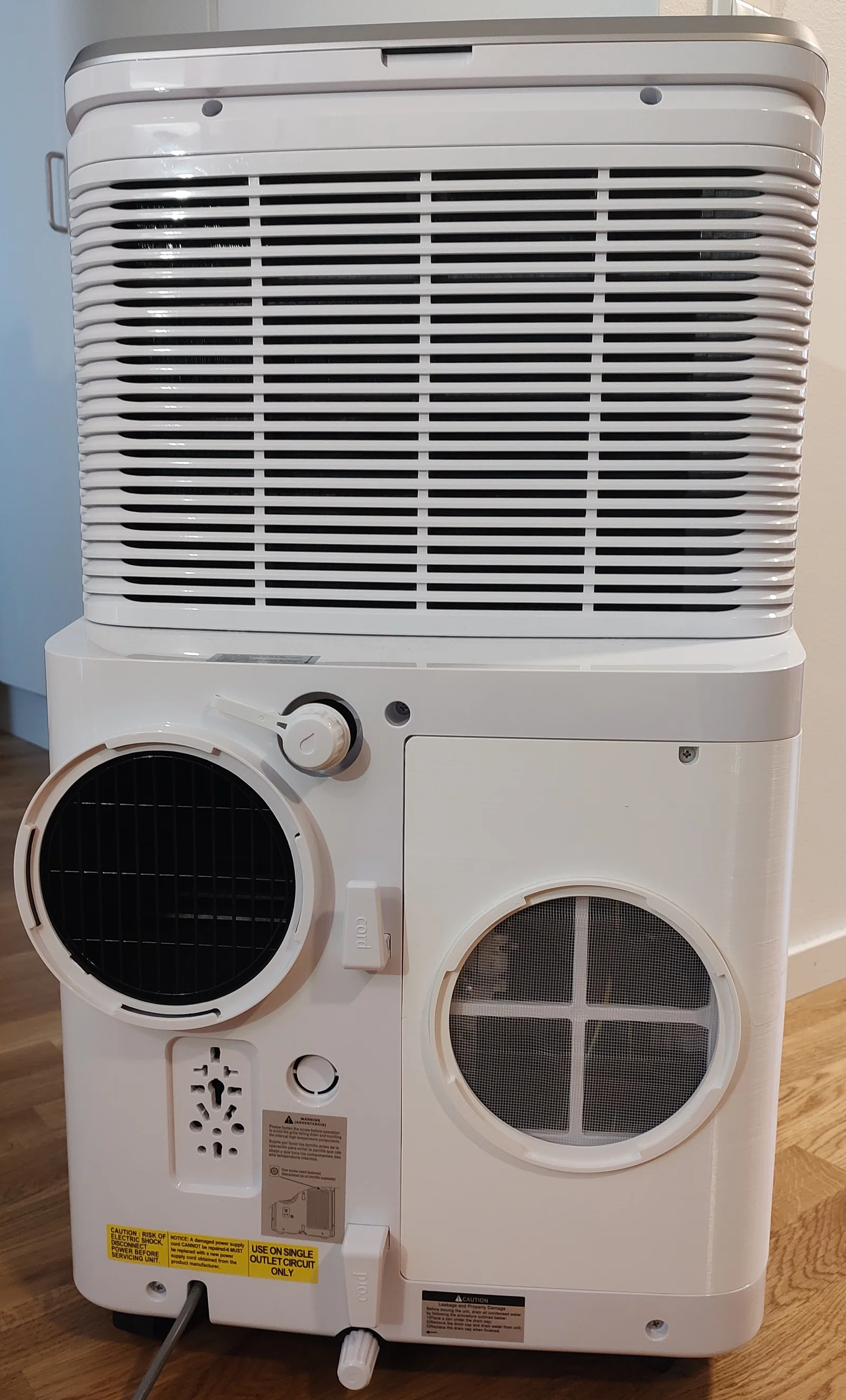

Đây là tấm ốp mặt sau (rear panel) để chuyển máy lạnh di động "Electrolux Chill Flex Pro EXP35U538CW" sang cấu hình dual hose.
Mình dùng lại đúng kiểu connector Electrolux do wejn làm.
Xài rất ổn với cái 150mm hose attachment của bạn ấy.
------------------------------------------------------------------------------------------------------------
Parts:
- Có bản "FullSize" nếu bạn có máy in rất lớn.
- Bản Split: tấm panel được cắt làm đôi.
- Electrolux connector.
- Aligning strips.
- “aligning strips” chỉ cần (gần như không cần) ở bản split. Mặt sau panel có sẵn các rãnh tương ứng.
Chúng giúp canh cho khớp khi dán 2 mảnh lại với nhau, và tăng độ cứng sau khi hoàn thiện.
Nếu dùng thì in 4 cái.
- Electrolux connector nên in kèm supports.
- Hai mảnh panel bản split chỉ cần một ít supports ở phần giữa của lỗ hút lớn.
------------------------------------------------------------------------------------------------------------
Post Print:
Dán các phần lại với nhau bằng gì và dán kiểu nào là tùy bạn quyết định.
Cũng tùy vật liệu bạn in, loại keo bạn có và… bạn có bao nhiêu “cánh tay” phụ giúp.
Mình in bằng PLA và dán bằng cách kết hợp superglue đặc + superglue loãng, trộn thêm baking soda làm chất độn :)
Superglue đặc dùng để dán ráp tất cả các phần lại với nhau; khi keo đã set thì mình rắc baking soda vào các khe hở rồi nhỏ thêm superglue thật loãng lên.
Ngoài ra thì mình nghĩ epoxy sẽ là lựa chọn tốt hơn. Nếu bạn có cách kẹp (clamp) các phần cho chắc trong lúc keo đông.
Cuối cùng mình còn dán thêm một lớp lưới chống côn trùng/muỗi ở phía trong để chặn rác, tránh bị hút vào trong.
Thông số in
- Định dạng
- obj
- Số file mô hình
- 5
- Tổng dung lượng
- 11,4 MB
- File lớn nhất
- 5,6 MB
