Adapter Parkside 18V (PAP 18) cho pin AX Power 20V (Ferm/Action) - không cần hàn
Adapter cho máy Parkside 18V (PAP 18) dùng được pin AX Power 20V (Ferm/Action). Gồm 3 chi tiết in 3D, không cần hàn; dùng 2 tiếp điểm chữ L cắt từ tấm kim loại ~0.5 mm, kèm vít/ê-cu M4.
Mô tả
Vì sao?

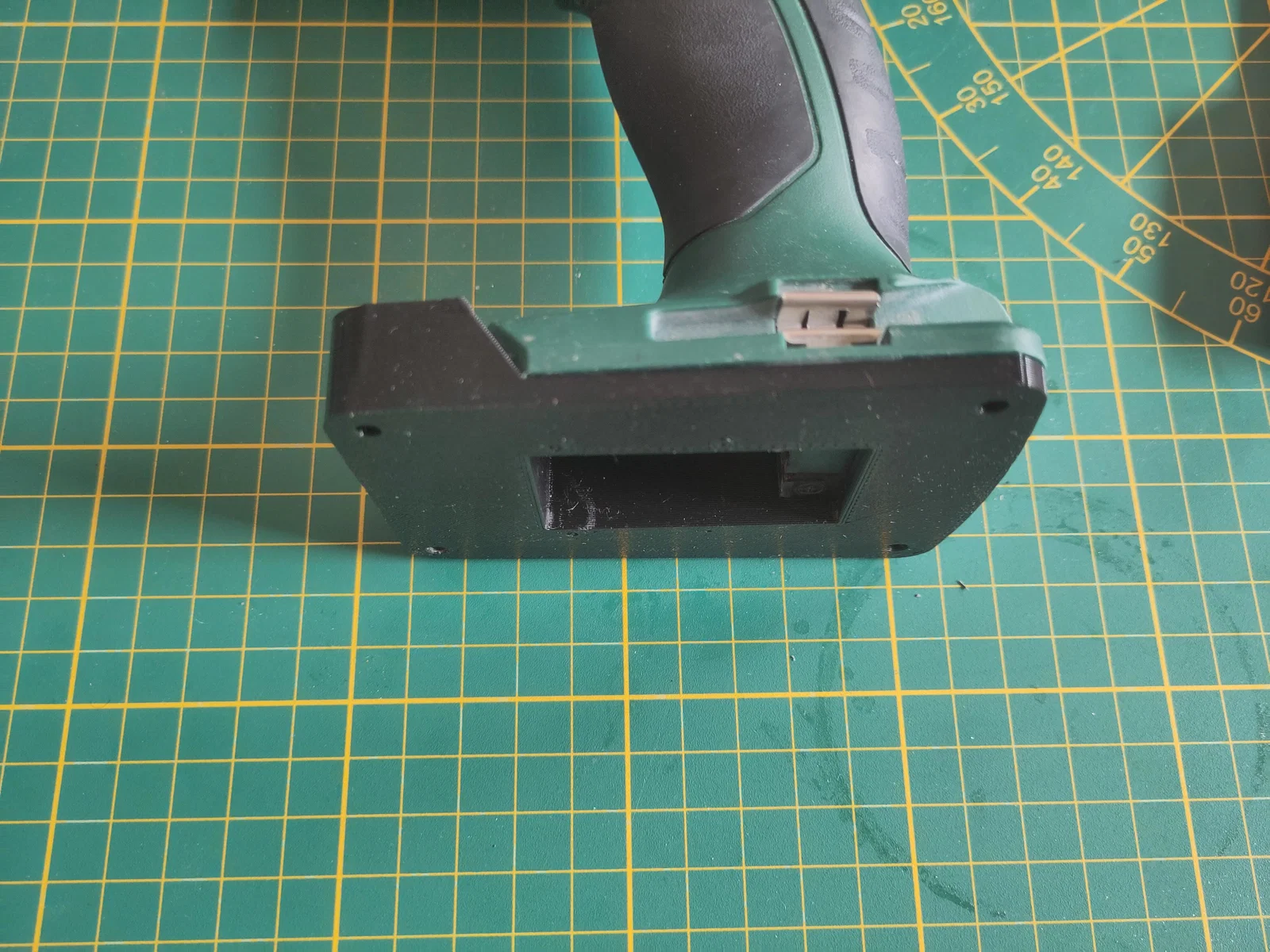

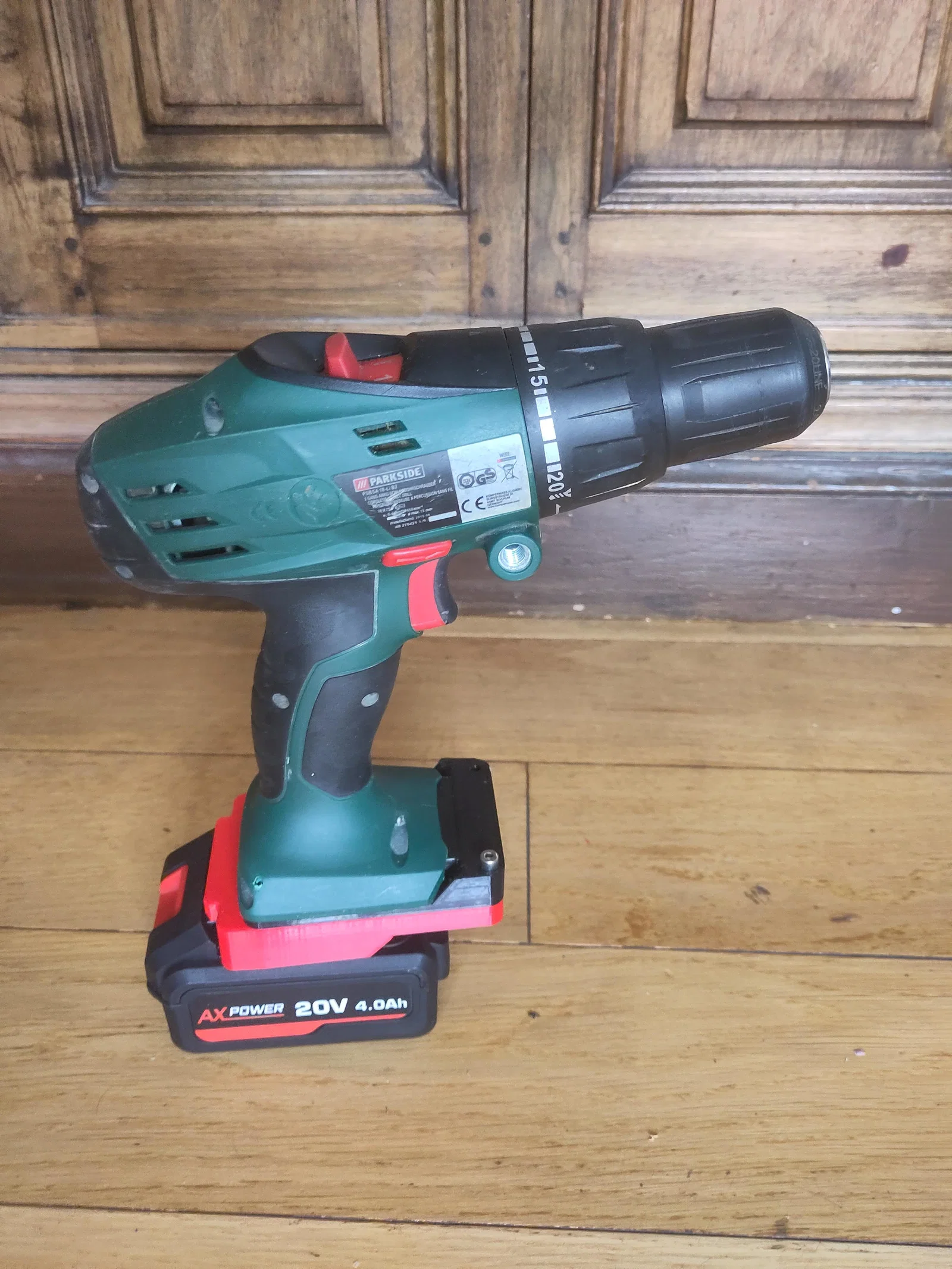

Mình có một cây máy khoan Parkside dùng hệ pin 18V đời cũ, còn hệ 20V mới thì không tương thích. Nhưng gần chỗ mình có cửa hàng Action (Pháp) bán pin 20V giá rẻ mà chất lượng cũng ổn cho dụng cụ Ferm.
Nó hoạt động như thế nào?

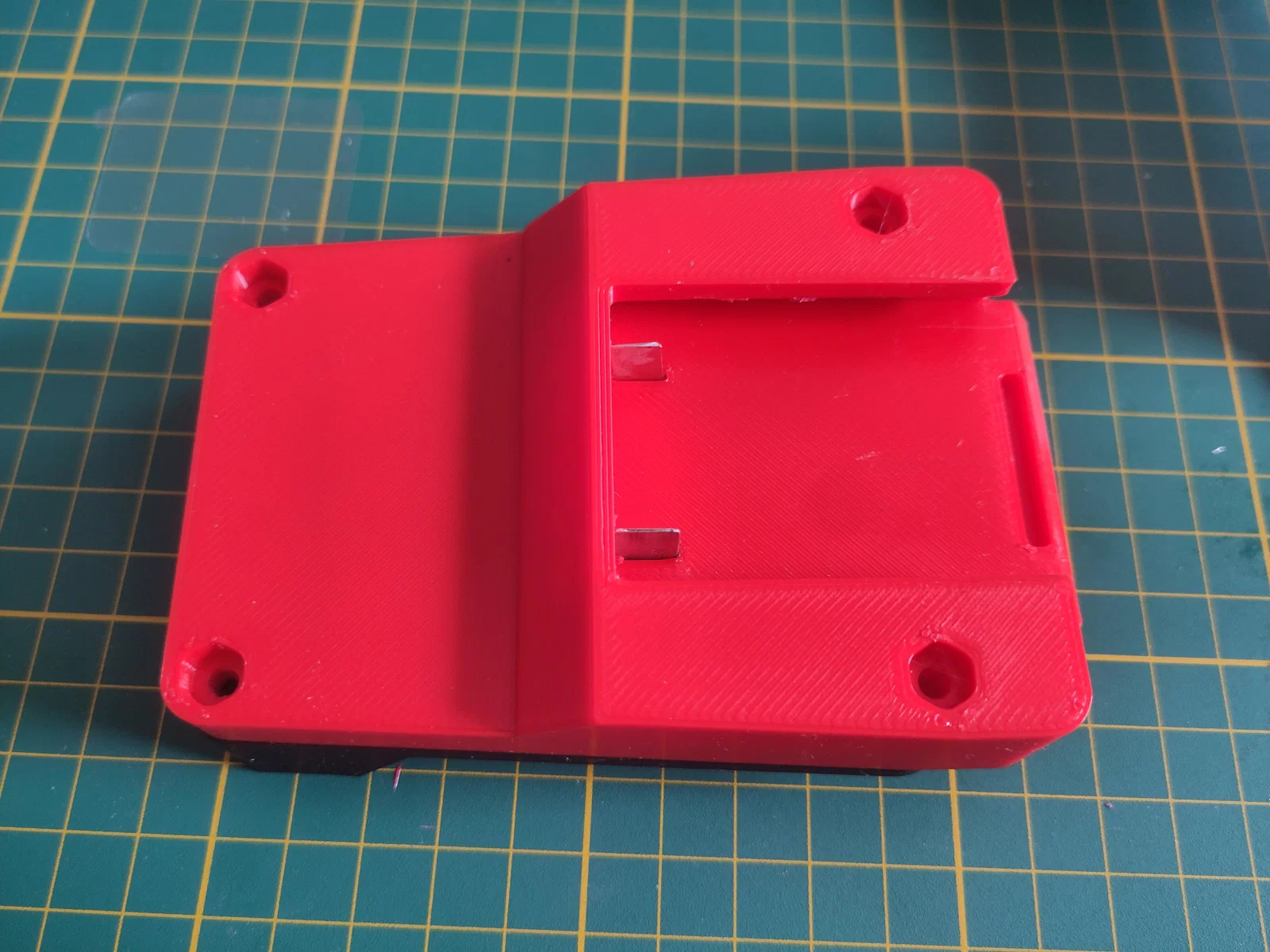

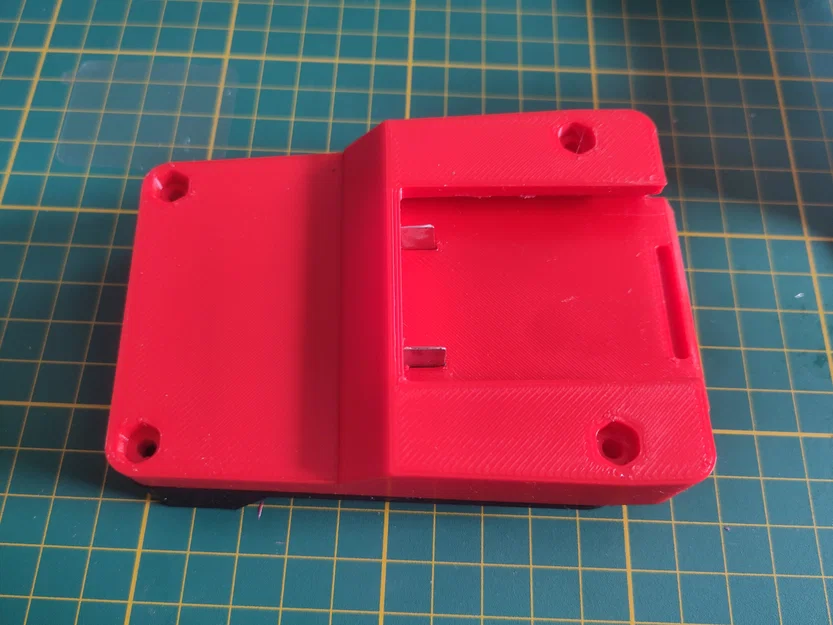

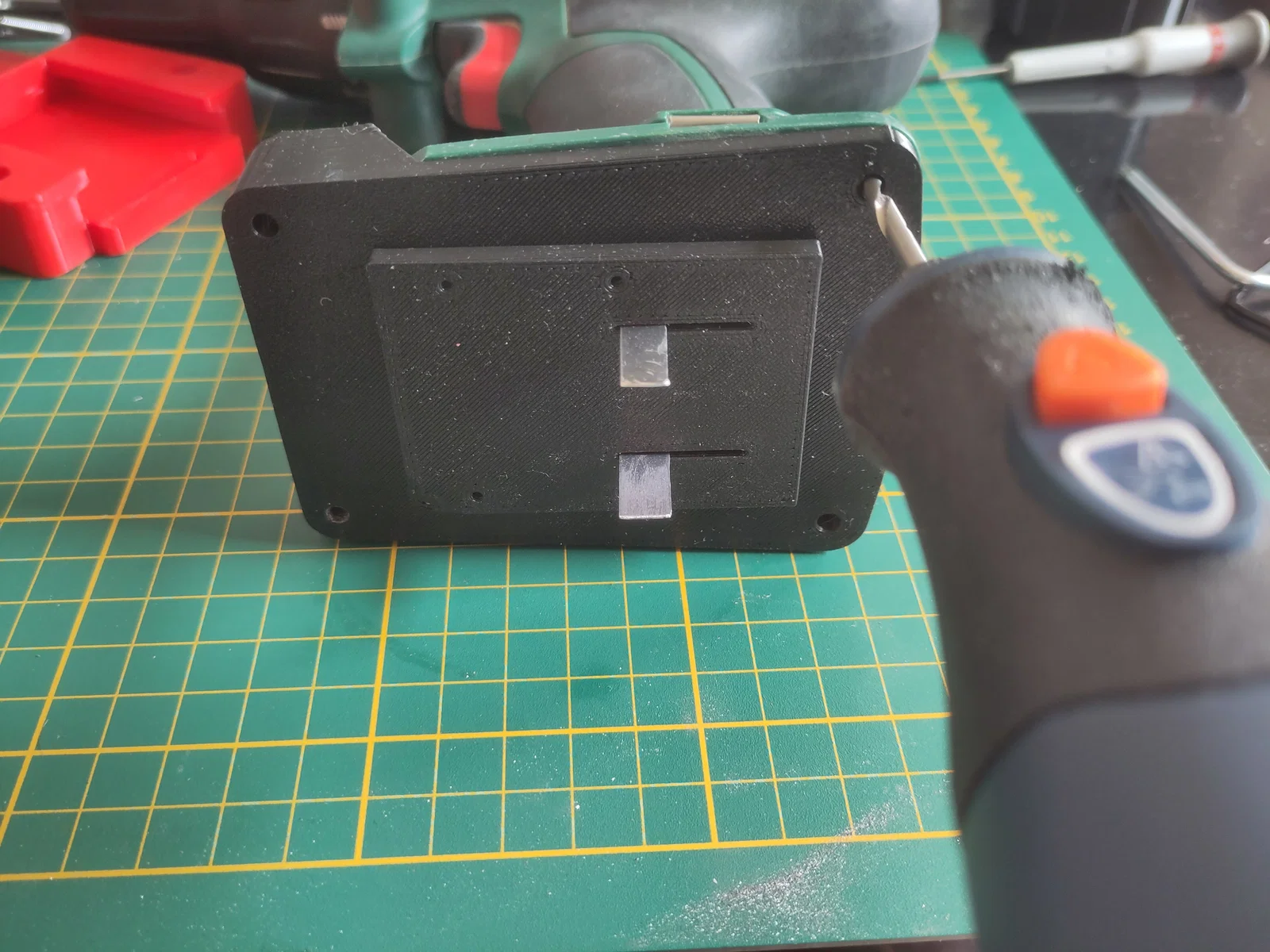

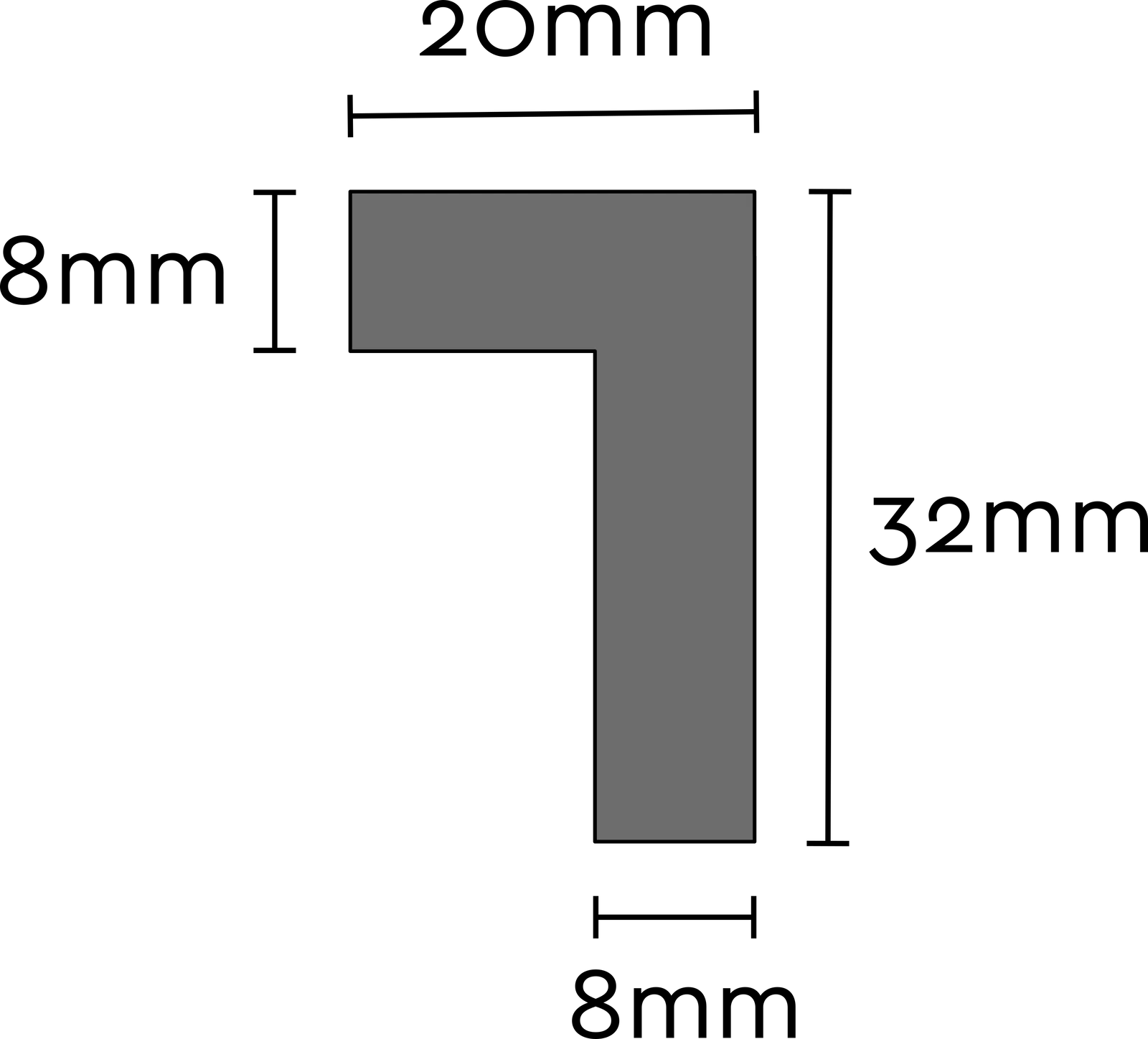

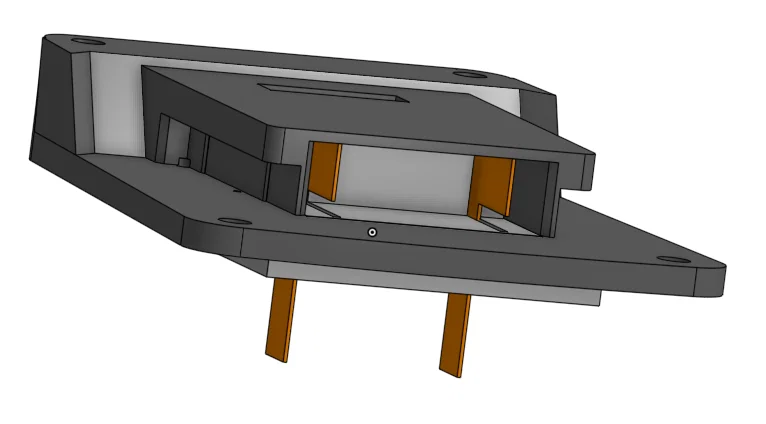

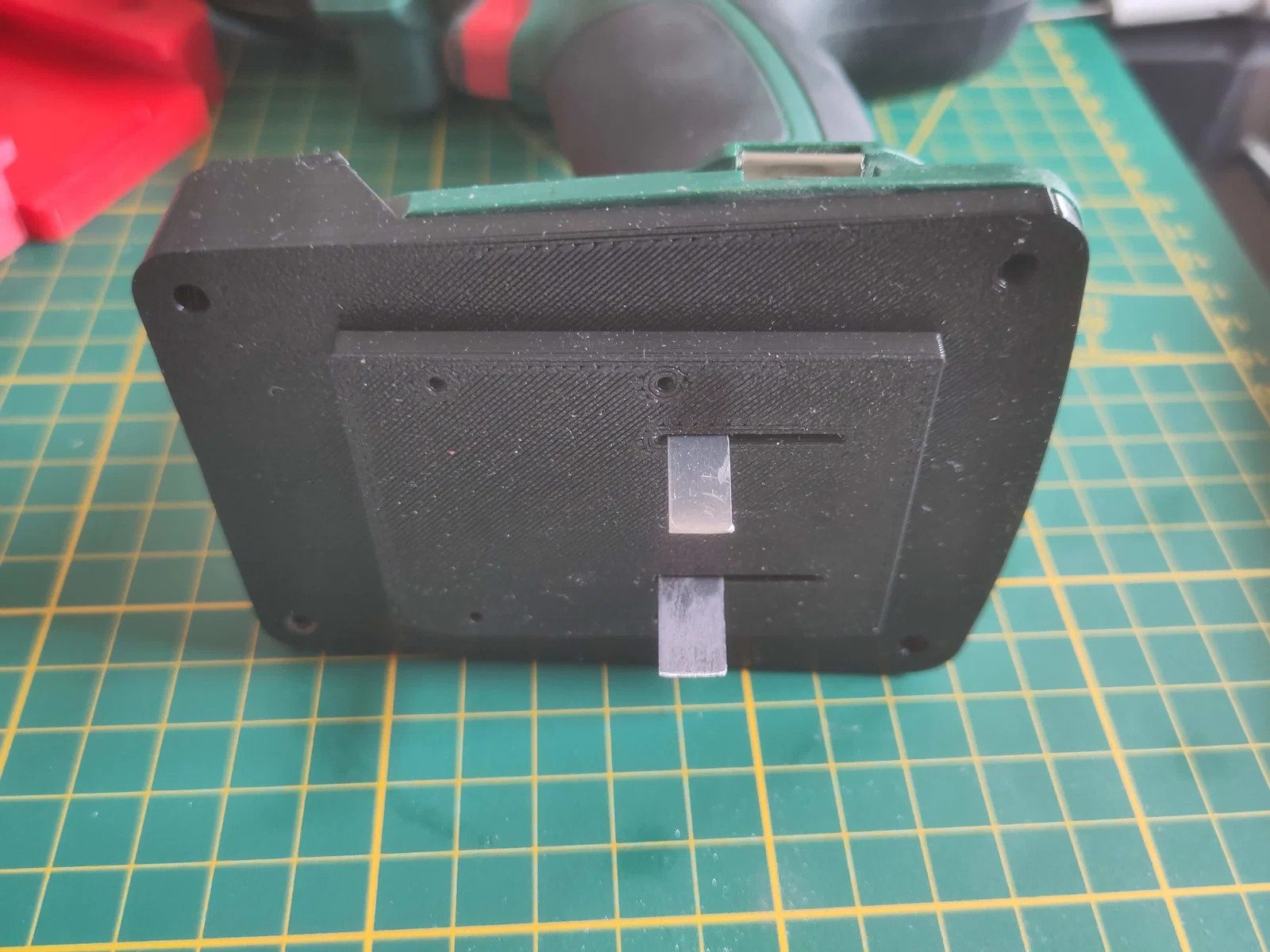

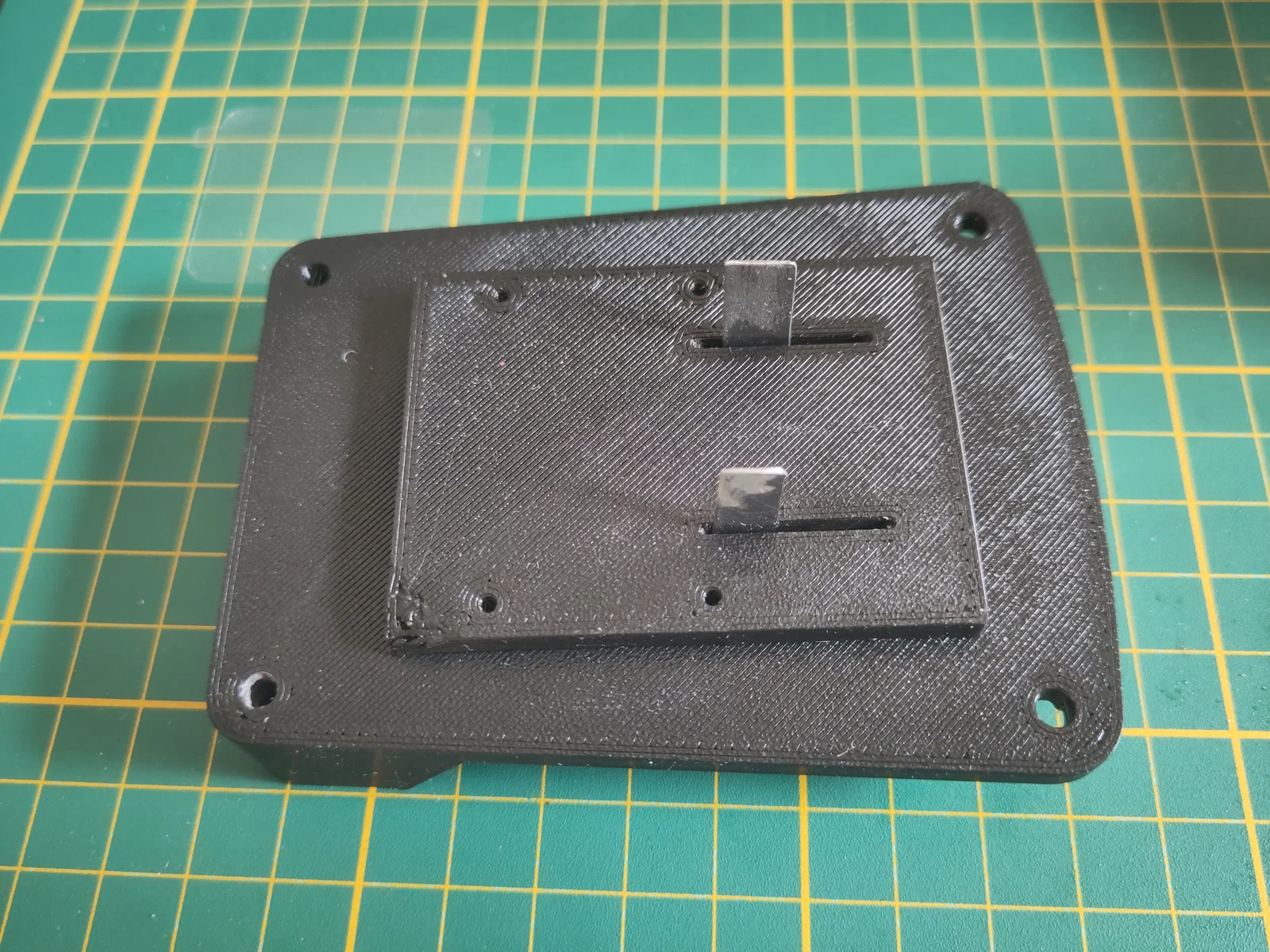

Mình muốn làm thứ gì đó đơn giản nhất có thể, không cần hàn (no soldering) hay dùng linh kiện đặc biệt khó kiếm. Viên pin này bị đảo cực (polarity inverted) so với hệ Parkside 18V, nên mình thiết kế để gắn pin theo hướng ngược lại. Phần tiếp xúc điện được tạo bởi 2 miếng connector dạng chữ L. Chúng vừa khít vào adapter và vào pin mà không cần hàn hay cố định thêm gì khác. Hai miếng này làm bằng cách cắt tấm thép dày khoảng ~0.5 mm theo đúng kích thước (xem hình). Bạn có thể dùng bất kỳ kim loại dẫn điện nào có độ dày khoảng 0.5 đến 1 mm (ví dụ lấy từ vỏ case PC cũ).
Có dùng được cho pin khác không?

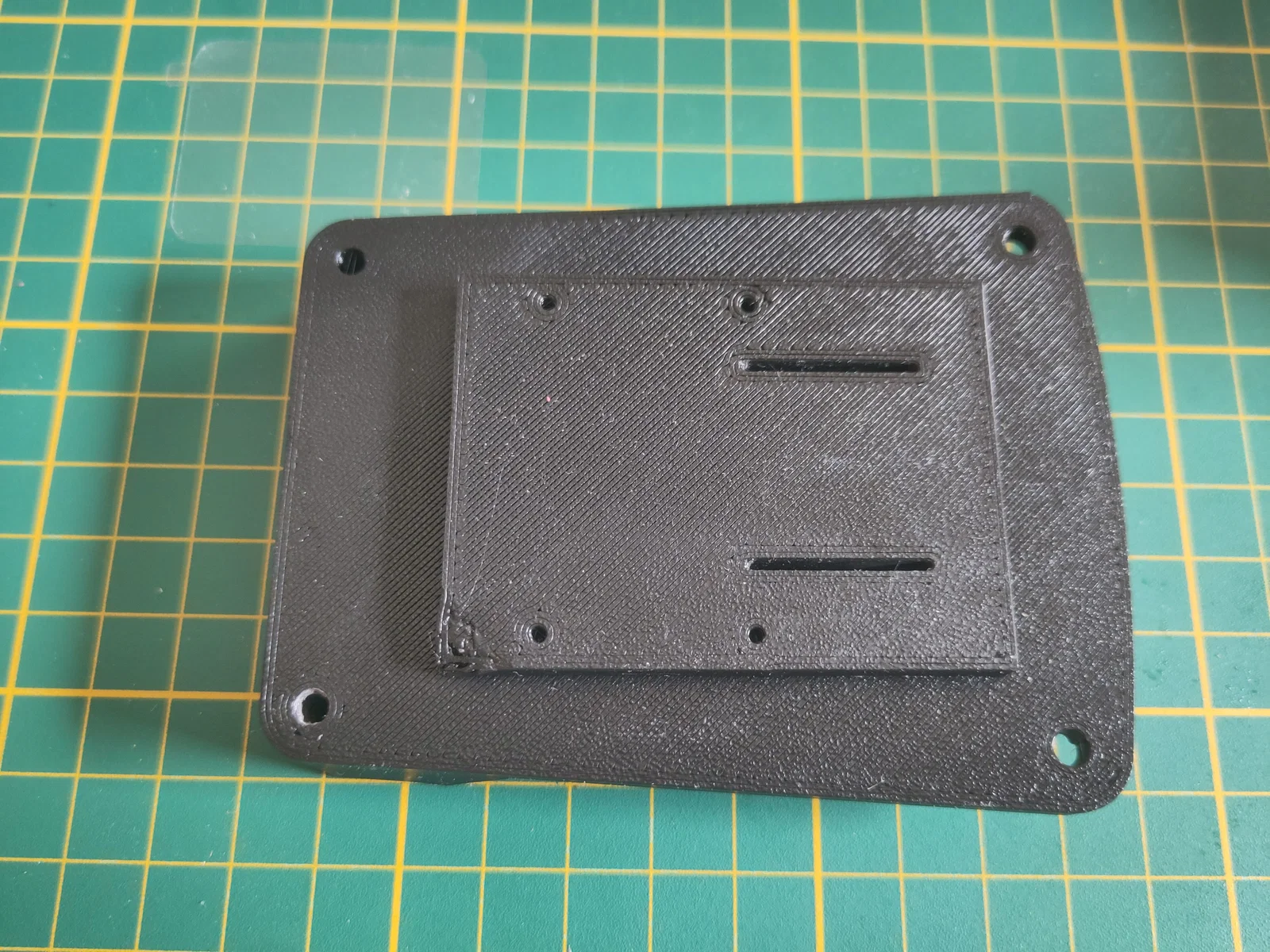

Có lẽ là không theo đúng dạng hiện tại, nhưng mình làm hệ này khá modular; nếu muốn dùng cho loại pin khác thì chỉ cần thiết kế lại phần đáy là được.
Source

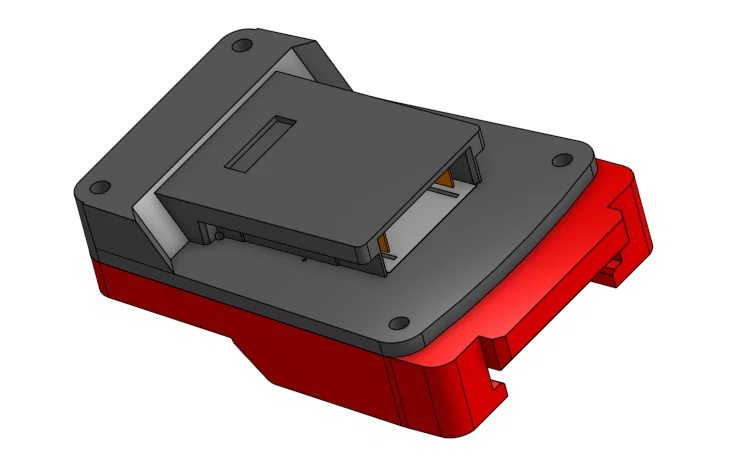

Làm bằng Onshape, cứ thoải mái chỉnh sửa theo nhu cầu của bạn:
Bill of Material

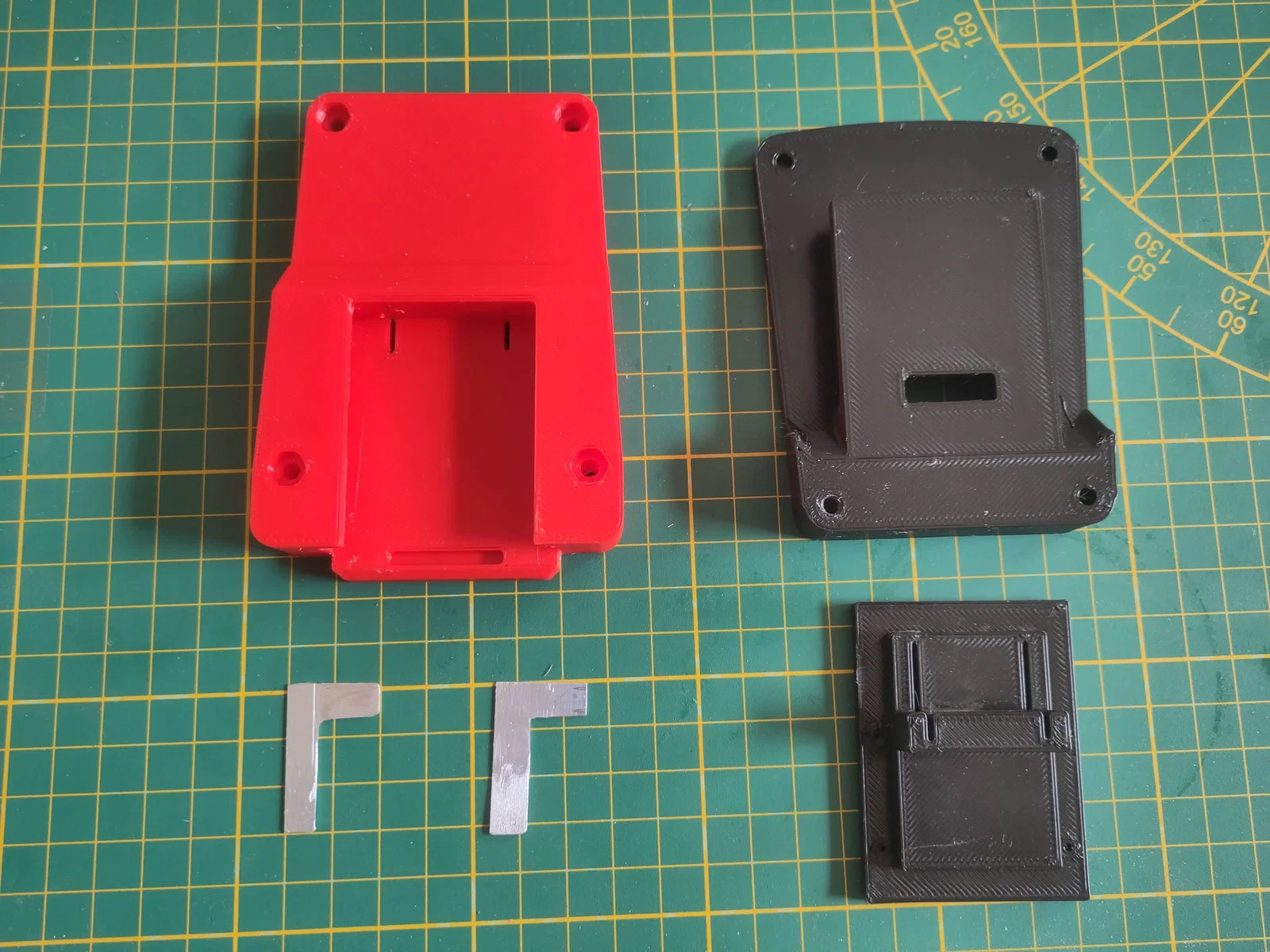

Ngoài các phần 3D print, bạn sẽ cần:
- 3x vít M4 dài 25 mm
- 3x đai ốc M4
- Tấm kim loại dày ~0.5 mm để cắt đúng kích thước làm connector (xem hình)
Lắp như thế nào?
Quy trình khá đơn giản, cứ làm theo hình hướng dẫn là được!
