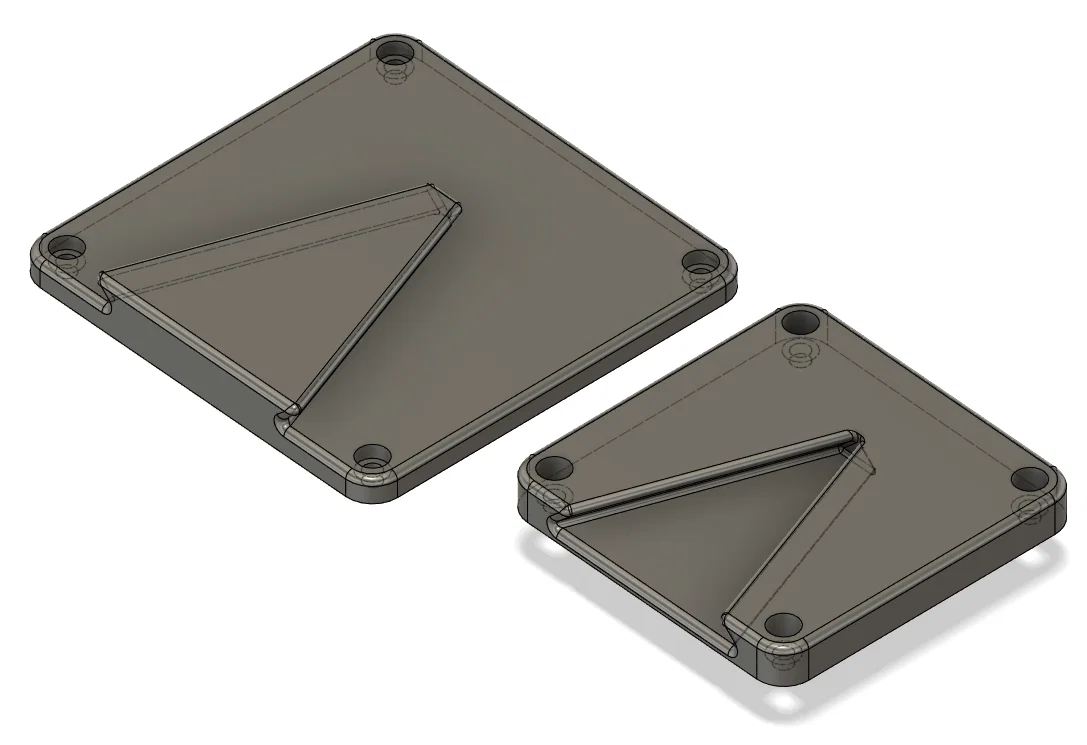

Ngàm tháo nhanh VESA 100/75 (VESA 100/75 quick release)

Cho phép bạn tháo một màn hình nhỏ hoặc bảng vẽ màn hình đồ họa (ví dụ Wacom Cintiq 16) khỏi tay đỡ màn hình chuẩn và gắn lại mà không cần tua vít hay phải canh đúng chuẩn vị trí ngàm, nhờ các dovetail tự căn (self-aligning dovetails).

Bạn sẽ cần phần cứng M4, thường là 4x vít M4x10 đầu dù (pan head) cho phía màn hình, và 4x vít M4x10 đầu dù + 4x long đền M4 (washer) + 4x ê-cu lục giác M4 (hex nut) cho phía ngàm/mount.

Bất kỳ cặp model có đuôi _f và _m đều lắp với nhau được. Hình học dovetail đều tương thích và sẽ tự canh tâm tương đối, không phụ thuộc kích thước.

In theo đúng orientation đã cung cấp để đạt độ bền tối đa ngang qua phần dovetail. Rất nên dùng brim vì diện tích tiếp xúc bàn in nhỏ. Màn hình có thể nóng, nặng và thường khá mắc; hãy chọn vật liệu có khả năng chịu nhiệt tốt và ít bị creep.

Lưu ý: thiết kế này chủ đích để hai mặt lớn và phần dovetail tì sát vào nhau trước khi dovetail ăn hết chiều sâu. Cách này giúp hai phần “khóa” nhẹ để loại bỏ độ rơ của quick release. Khi cần tách ra, chỉ cần vừa nhấc vừa xoay nhẹ là bung.
