Spool winder v3 - Bộ quấn dây dùng lại spool rỗng (upcycling)
Phiên bản kế nhiệm thứ 3 của Spool winder: bộ quấn dây dùng spool rỗng 1kg PM (Plasty Mladeč), chứa tối đa 20m dây, phích cắm tối đa 46,5mm. Có sẵn file .STEP để tùy chỉnh và hướng dẫn in/lắp ráp.
Mô tả
Chào mọi người,

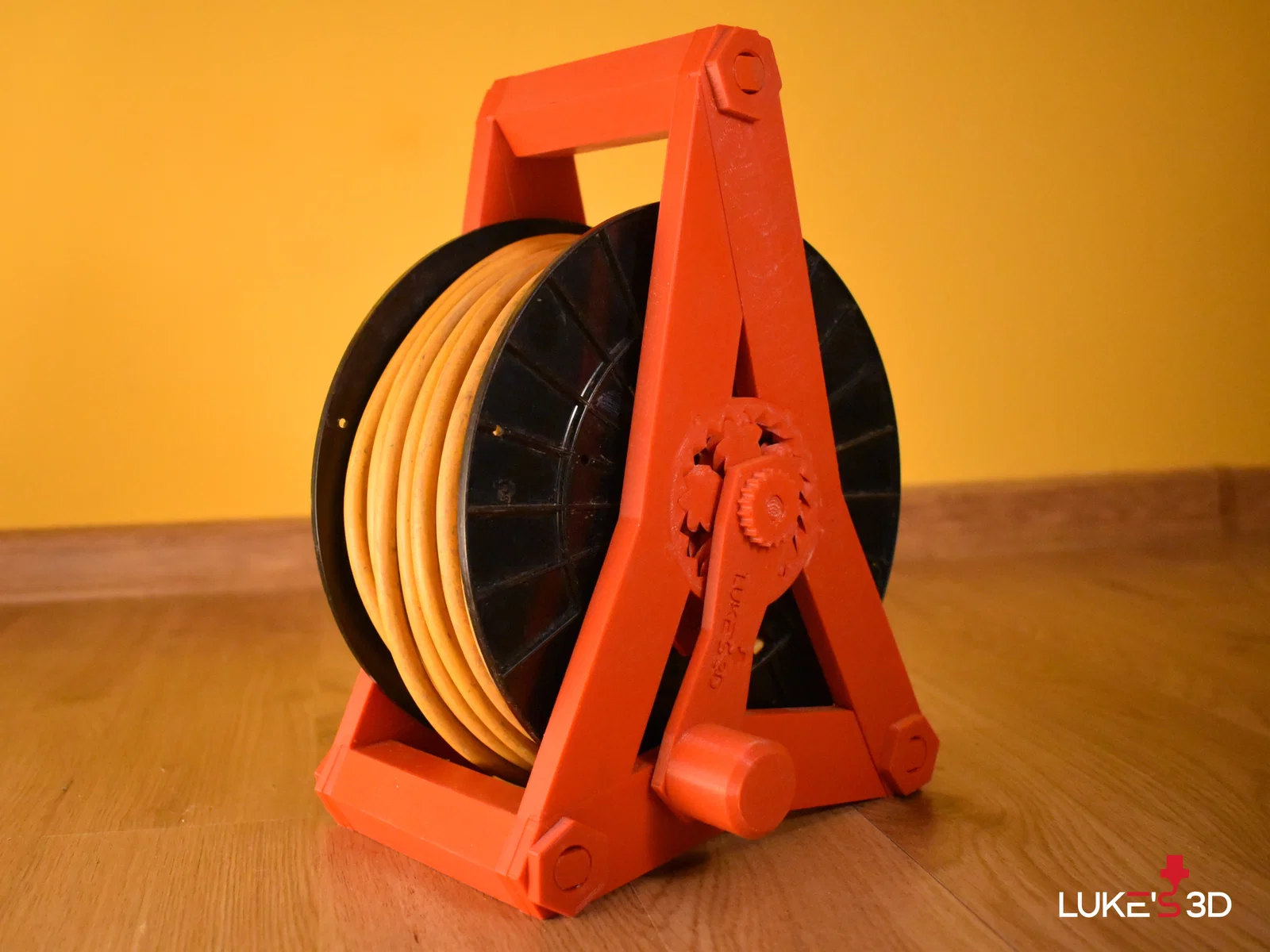

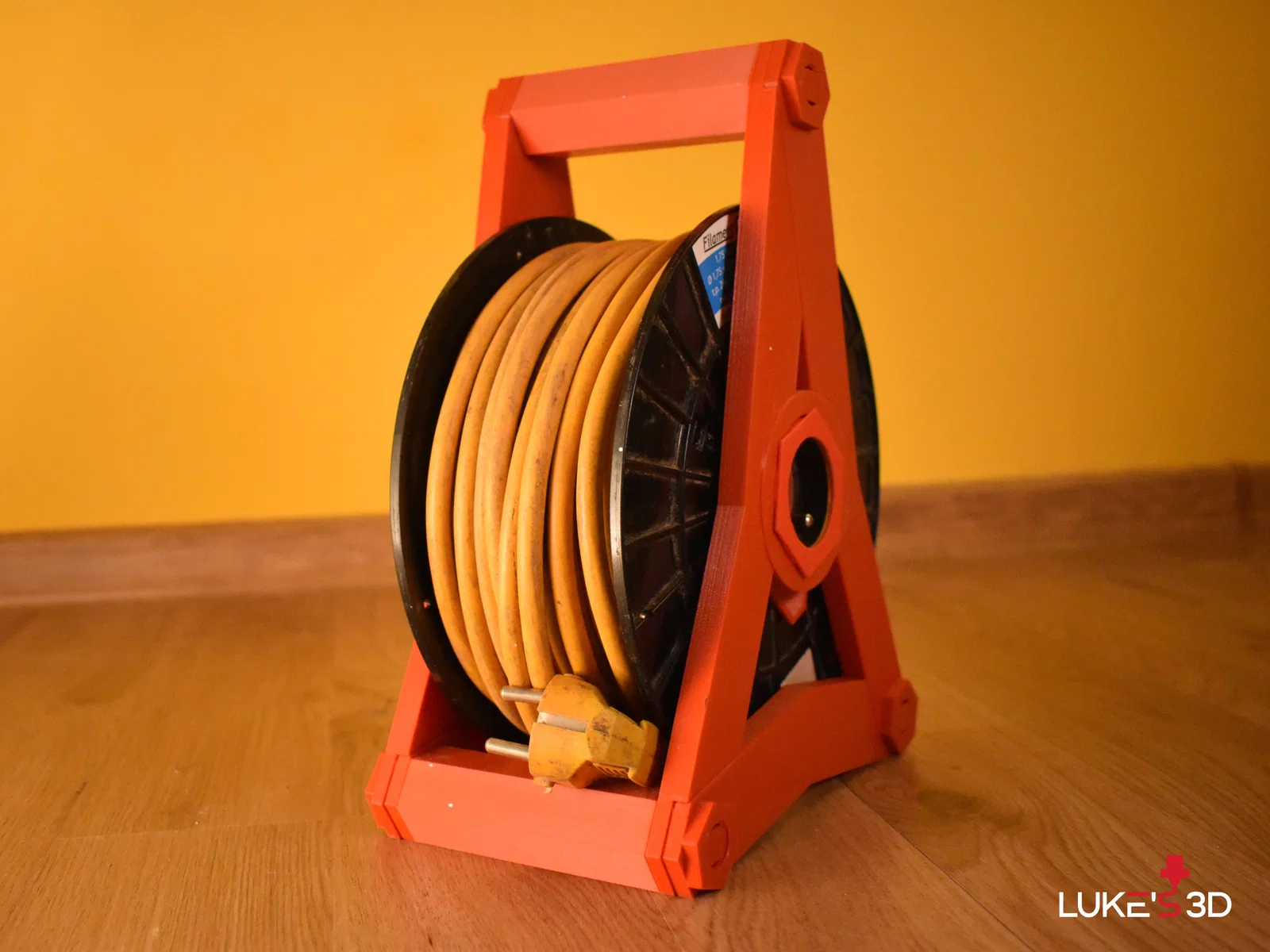

Nếu bạn đang thắc mắc mấy cuộn spool rỗng thì làm gì cho đỡ phí, đây là bản lặp thứ 3 của mình cho Spool winder (xem phiên bản trước ở đây: ). Cái winder này dùng được với spool rỗng 1kg của PM (Plasty Mladeč) và có thể quấn tối đa 20m dây. Đường kính tối đa của đầu phích cắm phía ngoài là 46,5 mm.
EDIT: Mình đã thêm file .STEP cho tất cả linh kiện, cứ thoải mái chỉnh sửa nhé!
Các mục tiêu mình hướng tới:
- 3D print được toàn bộ
- tất cả chi tiết đều có thể in trên bàn in 22x22 cm
- thiết kế chắc chắn và dùng ổn
- dùng ít support nhất có thể
- tận dụng lặp lại càng nhiều chi tiết càng tốt
- ngoại hình đẹp
Cải tiến
- thanh rod lục giác mới, in nằm ngang để tăng độ cứng
- giảm số lượng chi tiết, bao gồm bỏ shaft washer và adapter cap
- thiết kế lại socket adapter để in dễ hơn, dùng ít vật liệu hơn mà vẫn giữ chức năng như trước
- thiết kế polygon mới
- ốc shaft screw dễ in hơn
Bill of materials
- 3x Rod
- 6x Nut
- 4x Side
- 2x Bottom
- 1x Adapter screw
- 1x Adapter
- 1x Socket spool adapter
- 1x Socket ring
- 1x Shaft bolt
- 1x Shaft nut
- 1x Shaft washer
- 1x Handle
- 1x Bearing
Hướng dẫn in
Mình khuyến nghị dùng PETG và chỉ nhắc một số chi tiết thôi vì các phần khác khá đơn giản:
- Rod - in nằm ngang với supports
- Side, Bottom - tiếc là phải dùng supports
- Adapter - in nằm ngang với supports
- Shaft bolt - in nằm ngang với supports
Lắp ráp
Đầu tiên, tháo rời spool ra. Bạn có thể xem mình làm phần này trong video lắp ráp v1:

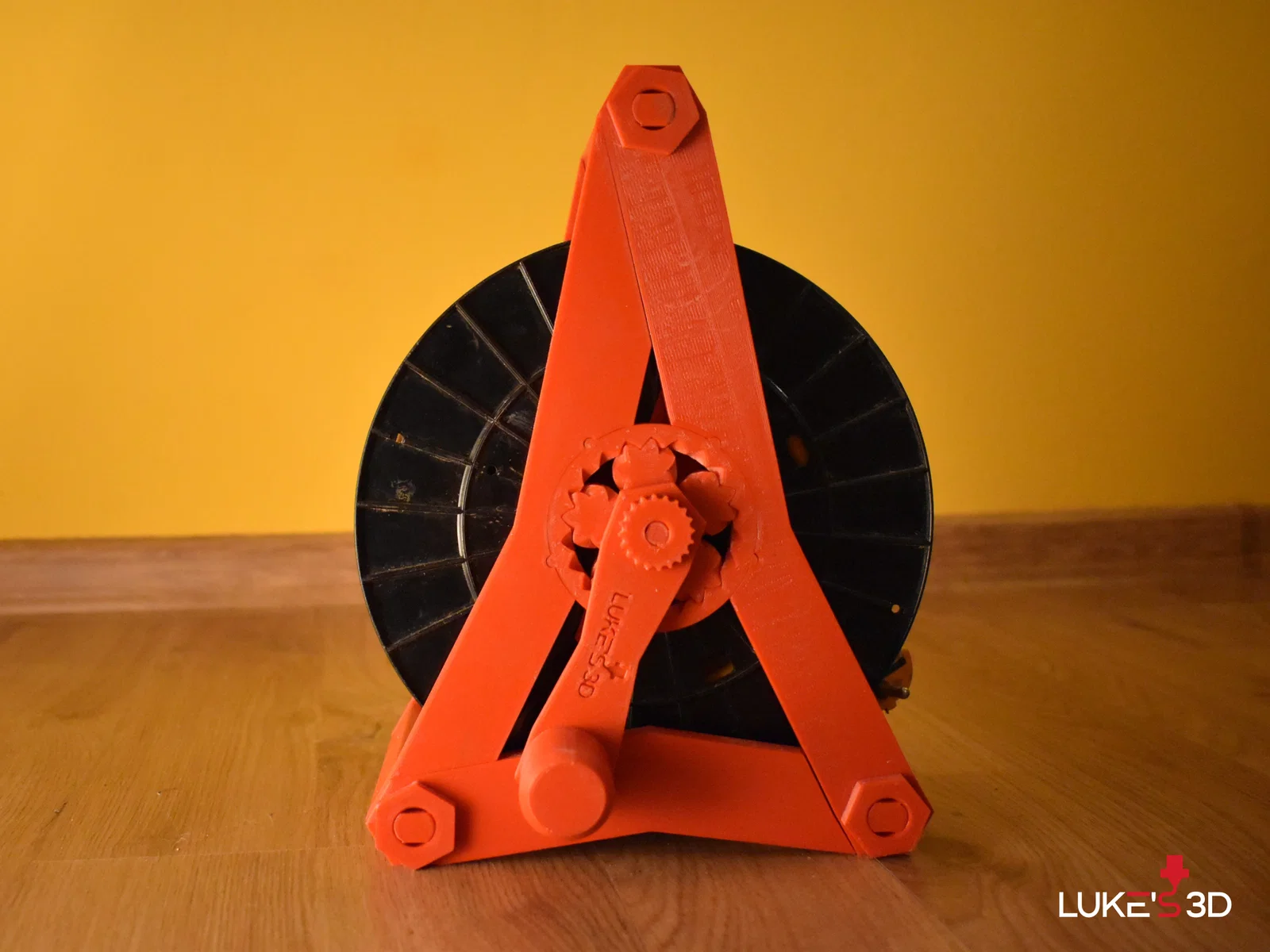

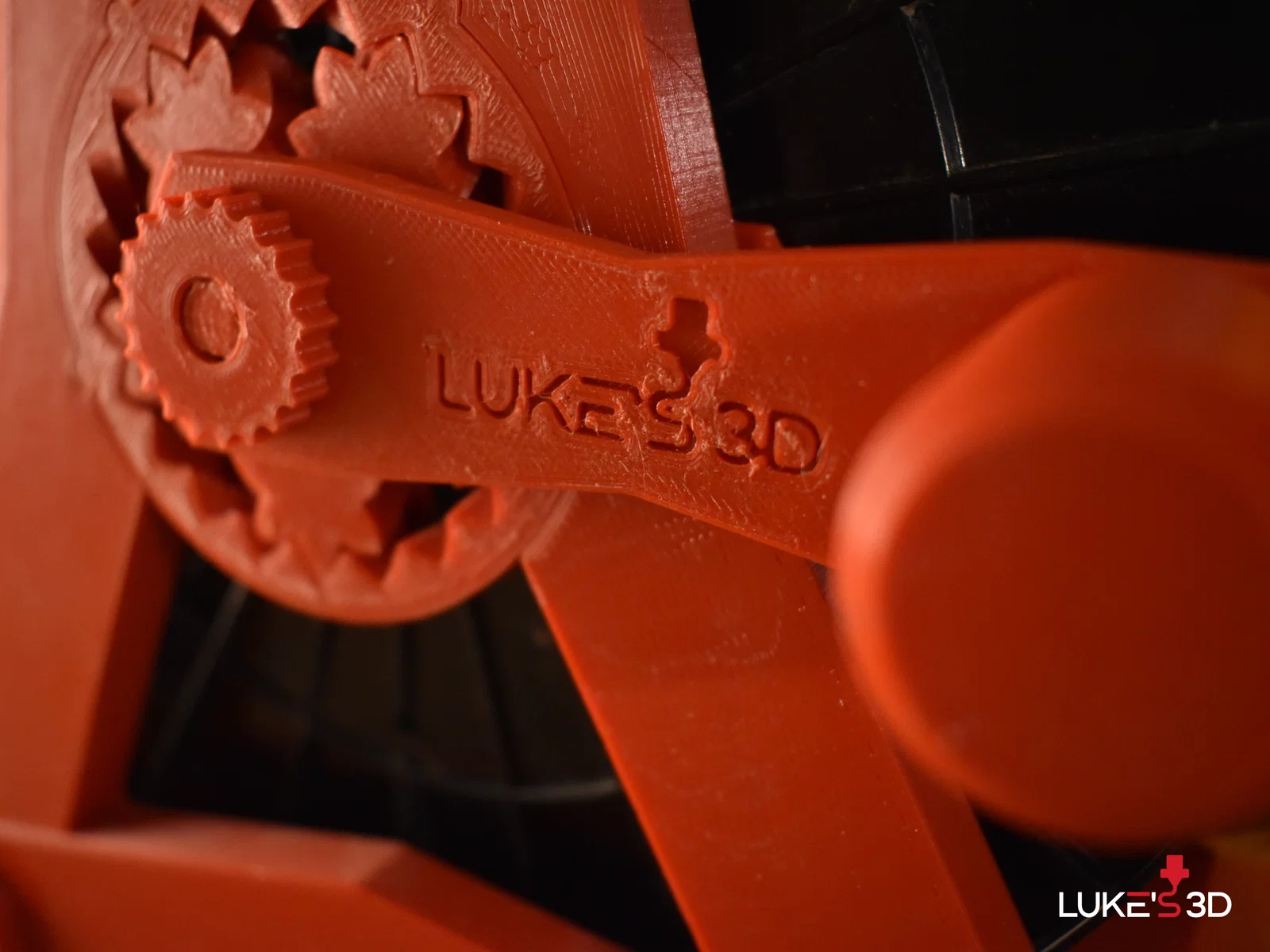

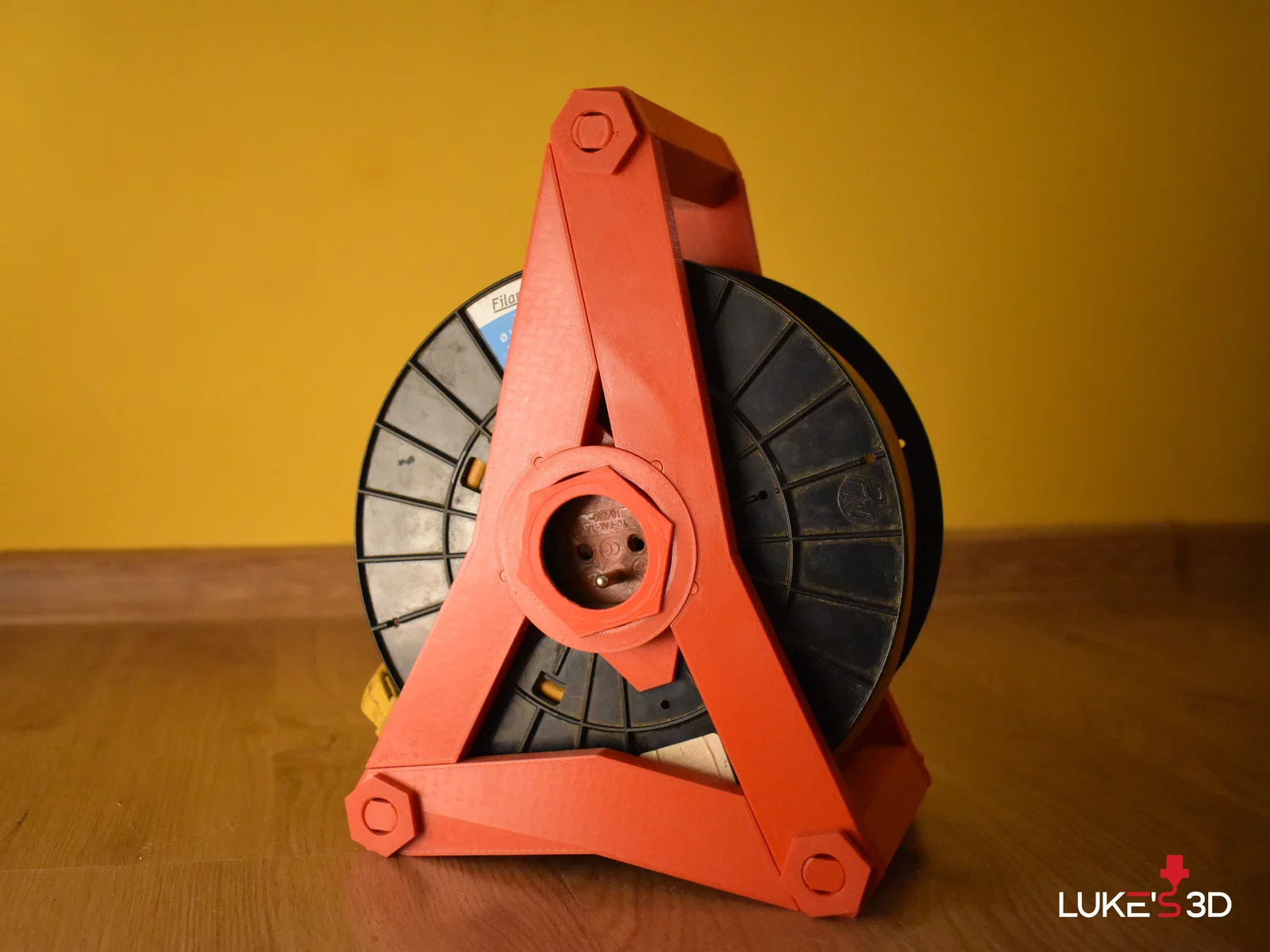

Tiếp theo lấy Adapter, Socket ring và Socket spool adapter rồi ráp chúng lại với nhau. Lấy hai miếng Side và bấm (click) chúng ôm quanh Socket ring. Giờ bạn có thể đặt Bottom vào vị trí, lắp ba cây rod và siết cố định bằng Nut. Dùng dao hoặc cưa cắt bỏ một đoạn để dây có thể đi xuyên qua phần tâm của spool. Ở nửa spool còn lại, vặn Spool adapter vào bằng Spool adapter bolt. Luồn Shaft bolt qua, đặt Shaft washer và Bearing lên trên. Kế đến là Handle, và khi đã vào đúng chỗ thì siết lại bằng Shaft nut. Cuối cùng ghép hai nửa spool lại với nhau, canh Side và Rod cho thẳng rồi bấm spool vào vị trí.
Vậy là xong!
Xem hướng dẫn lắp ráp ở đây:
Nếu bạn thích dự án upcycling này thì có thể bạn cũng sẽ thích dự án upcycling của mình:
Ủng hộ
Bạn có thể ủng hộ mình bằng cách thả like và tải các dự án, hoặc bạn có thể donate tại đây qua PayPal.
Ngoài ra, bạn cũng có thể ghé Instagram của mình và Instagram meme page để xem thêm nhiều thứ hay ho!
Thân,
Luke
