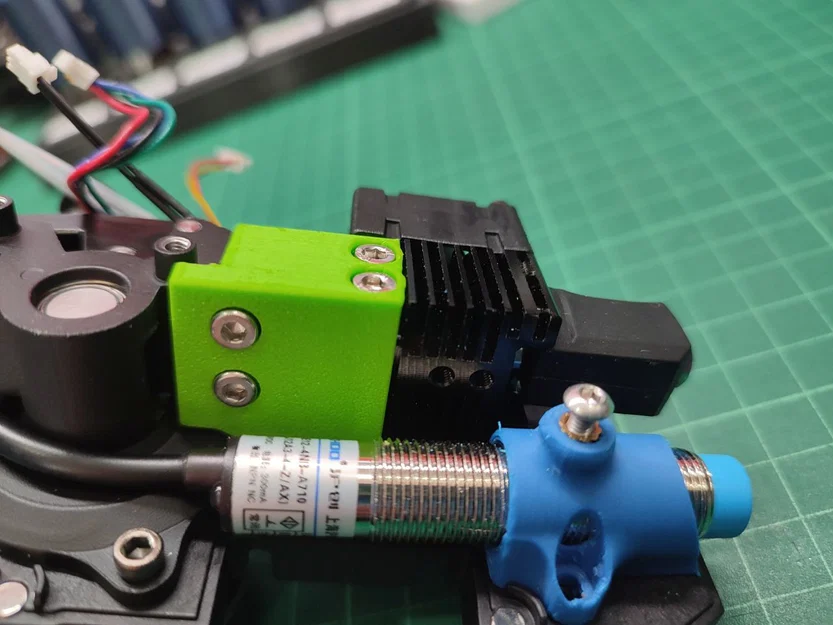

Sovol SV08 Bambulab Hotend Support – Adapter gắn hotend Bambu

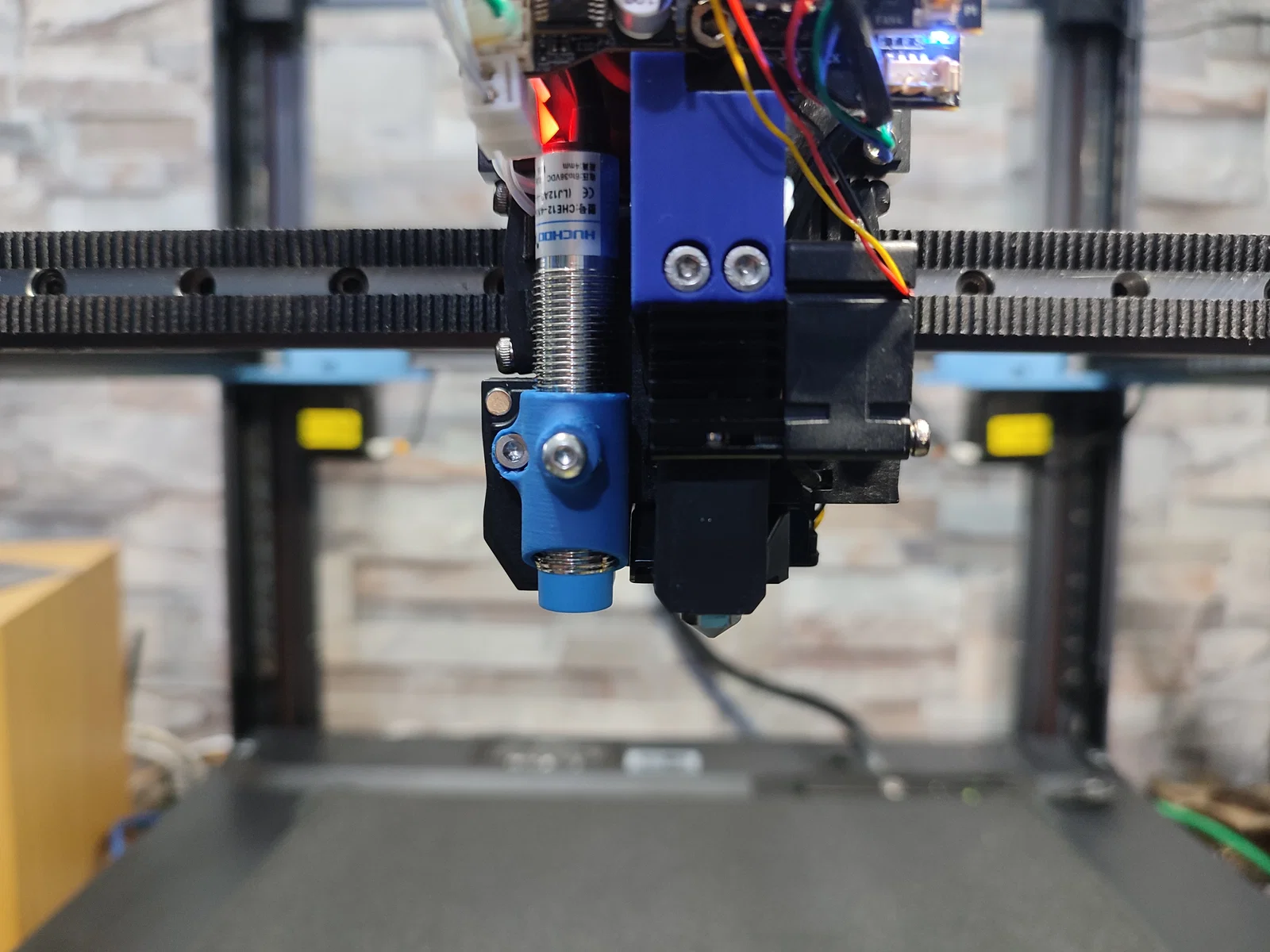

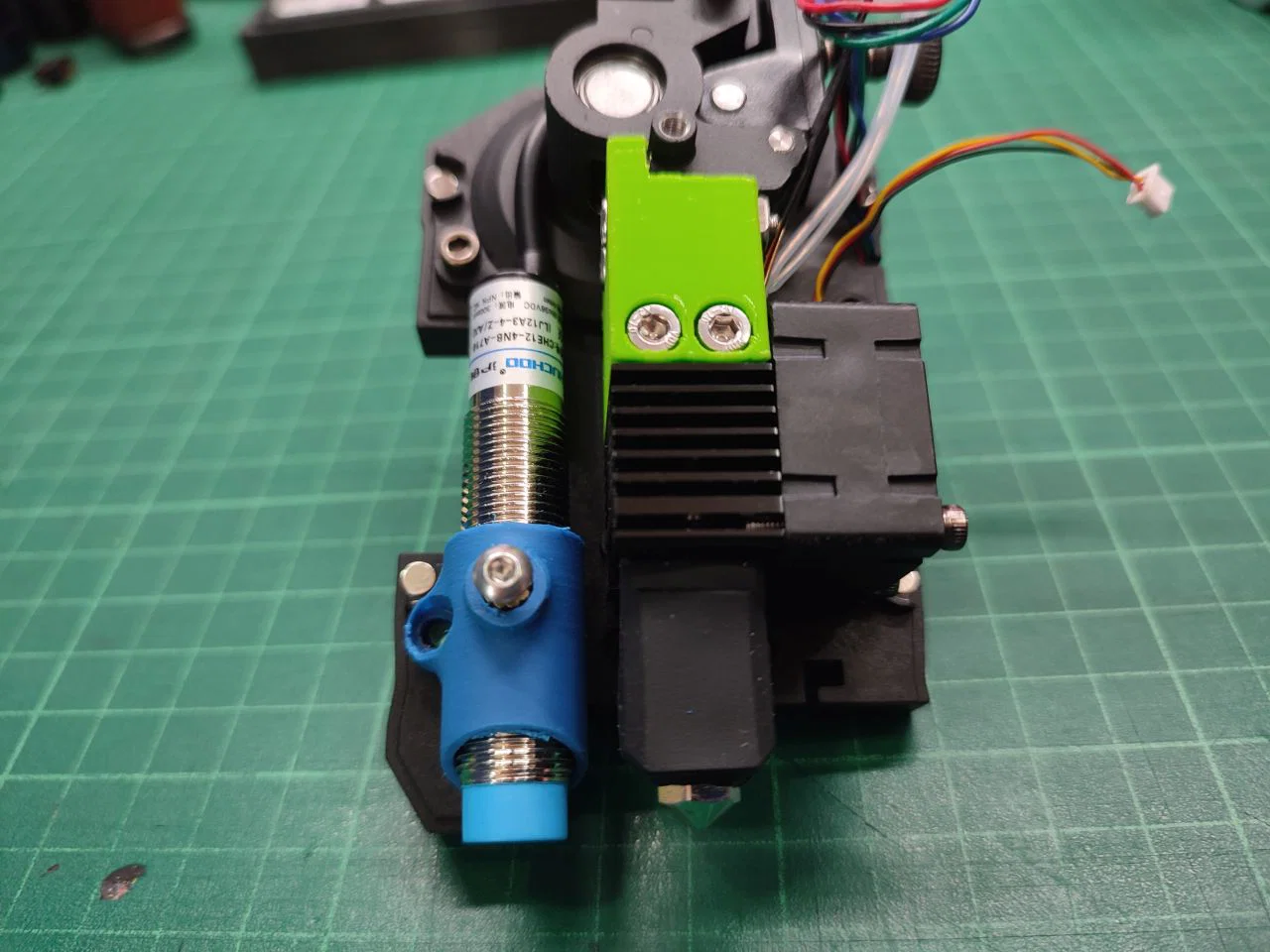

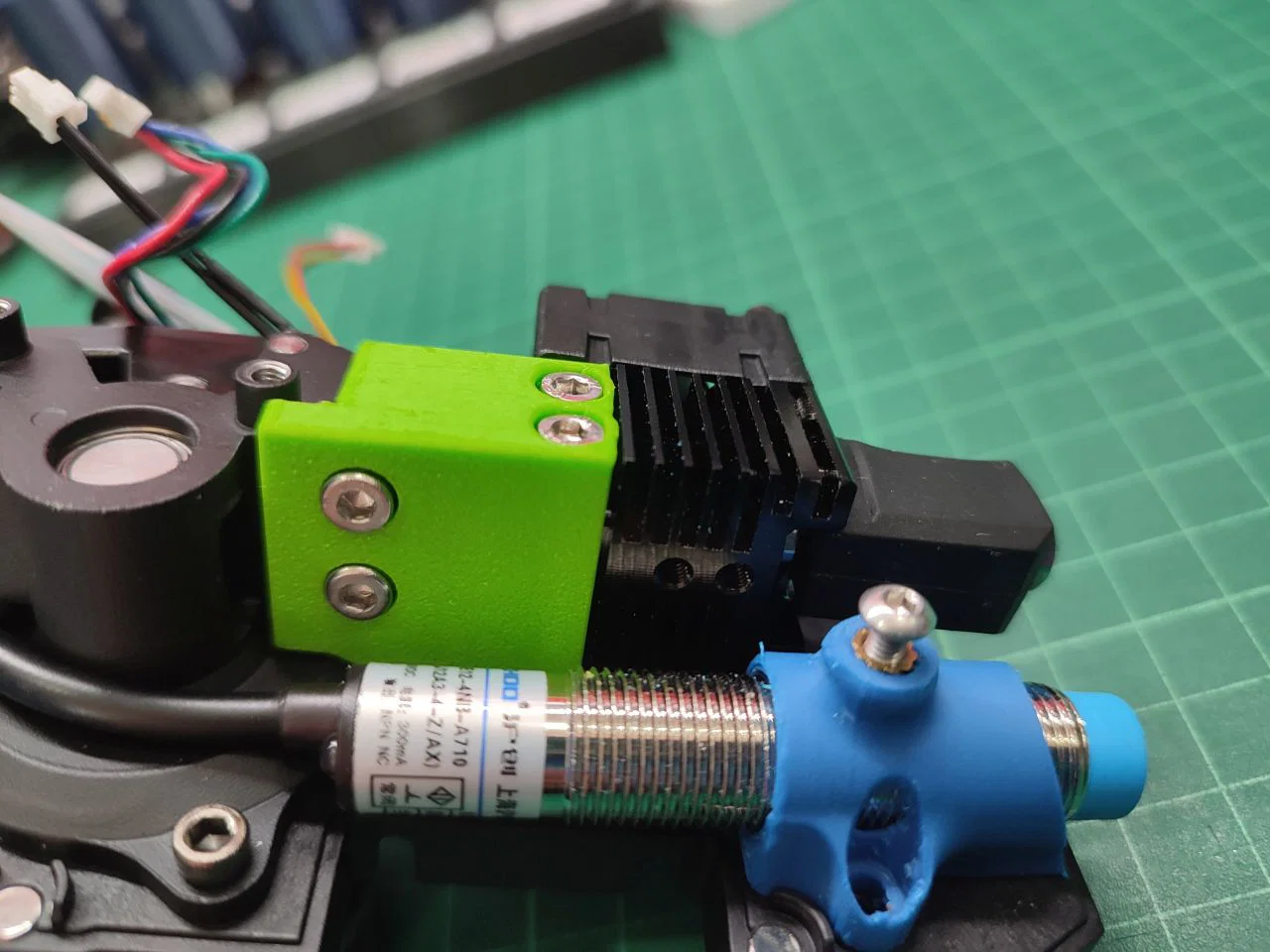

Adapter cho Hotend Bambulab.


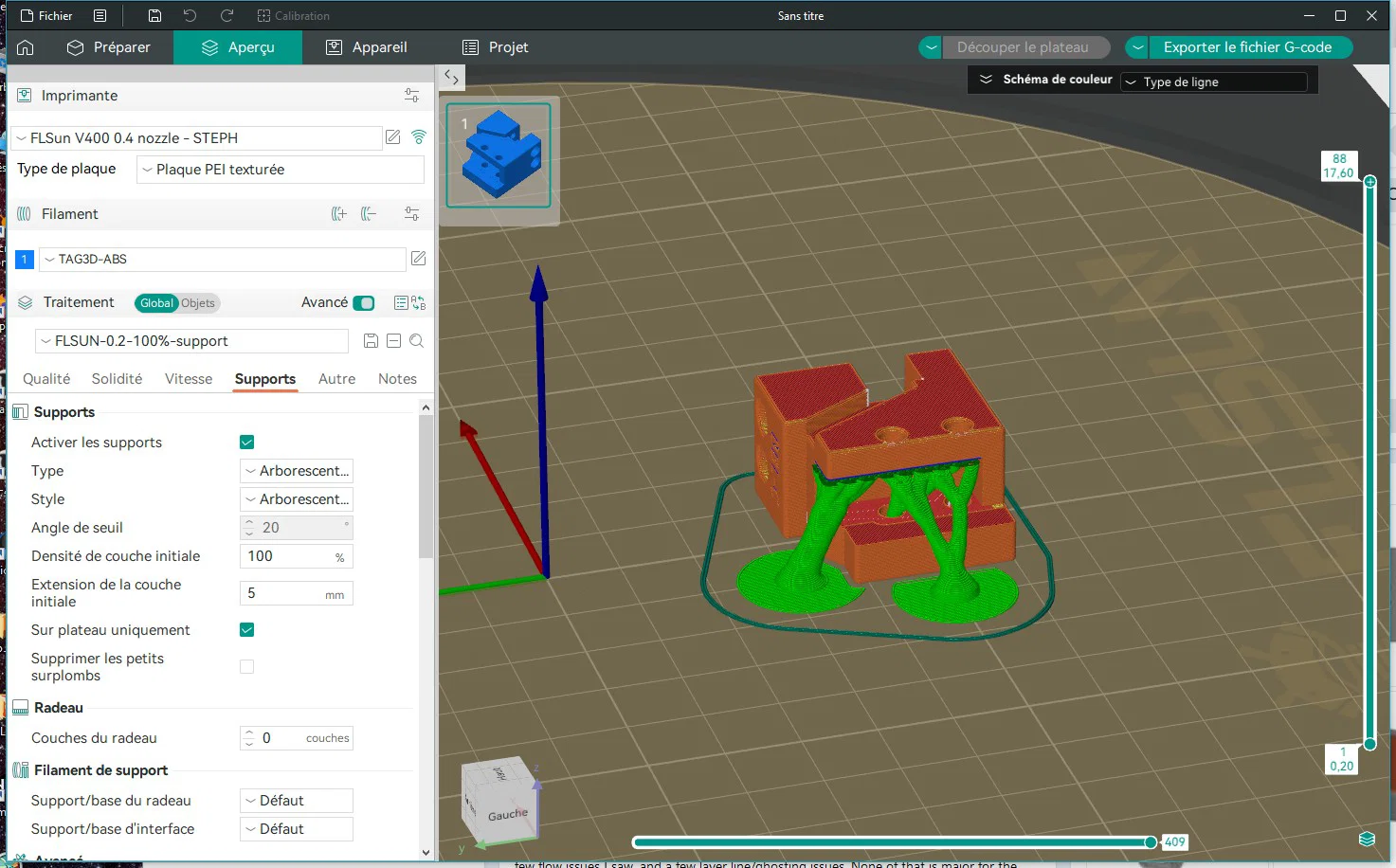

In bằng ABS, ASA, ASA-CF, PC-CF, không in PLA hoặc PETG.

Có 3 lựa chọn.
-Bản Bambulab chính hãng với nozzle cố định.
Bạn phải in bản BBL-O.
-Bản clone AliExpress, dùng các nozzle nhỏ đi kèm.
Bạn cần in bản BBL-O.
-Bản clone AliExpress dùng nozzle V6.
Bạn cần in bản BBL-C.

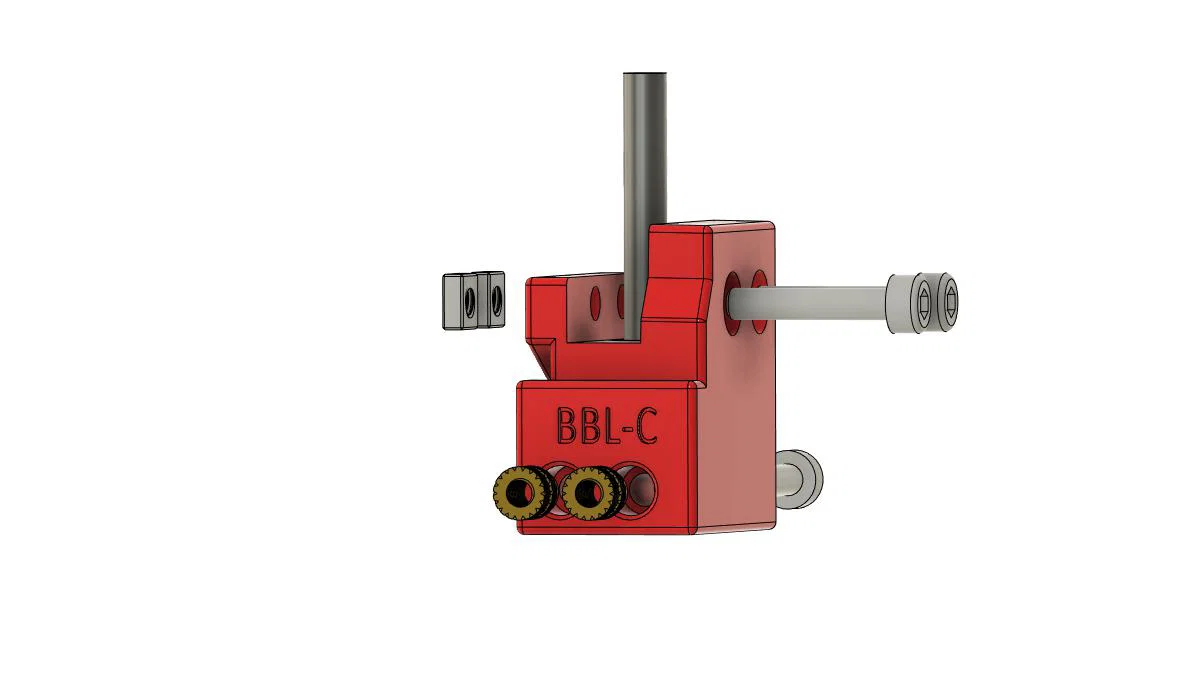

Khác nhau giữa BBL-C và BBL-O chỉ nằm ở chiều cao tổng thể của cái bracket.

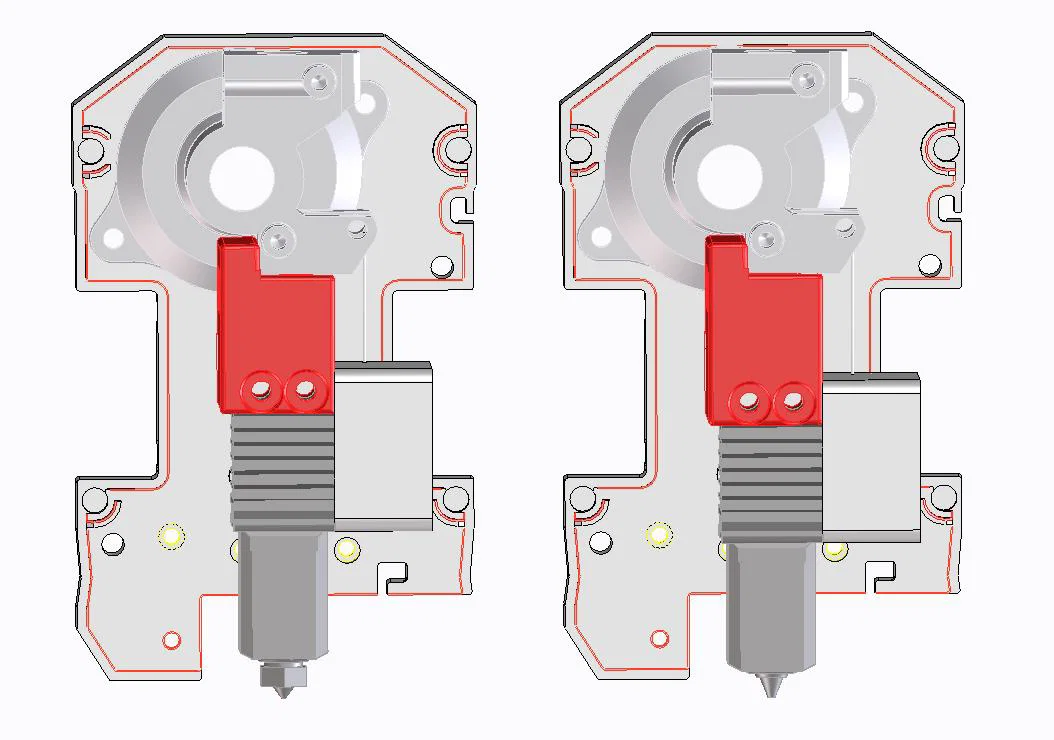

Bản BBL-O cao hơn BBL-C 2mm, dành cho bản chính hãng và bản clone dùng nozzle đi kèm từ AliExpress.
Nozzle V6 dài hơn 2mm, nên cái support cần làm thấp xuống để quạt không thổi trực tiếp vào nozzle.

Những thứ cần có:

BOM

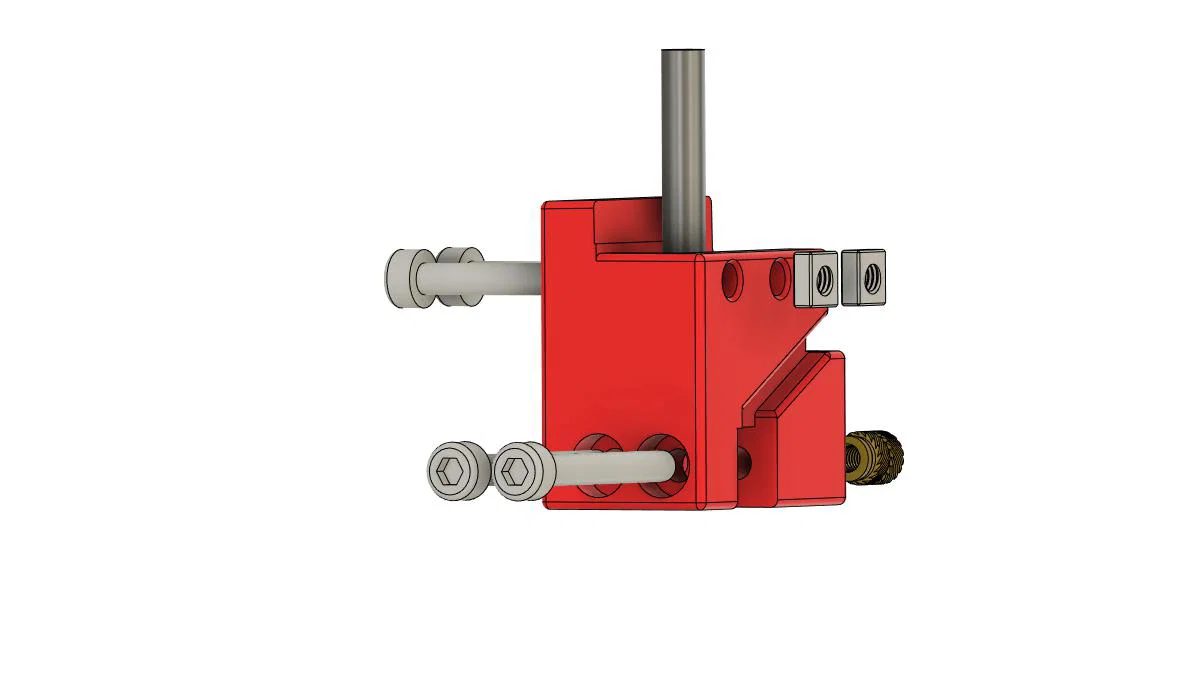

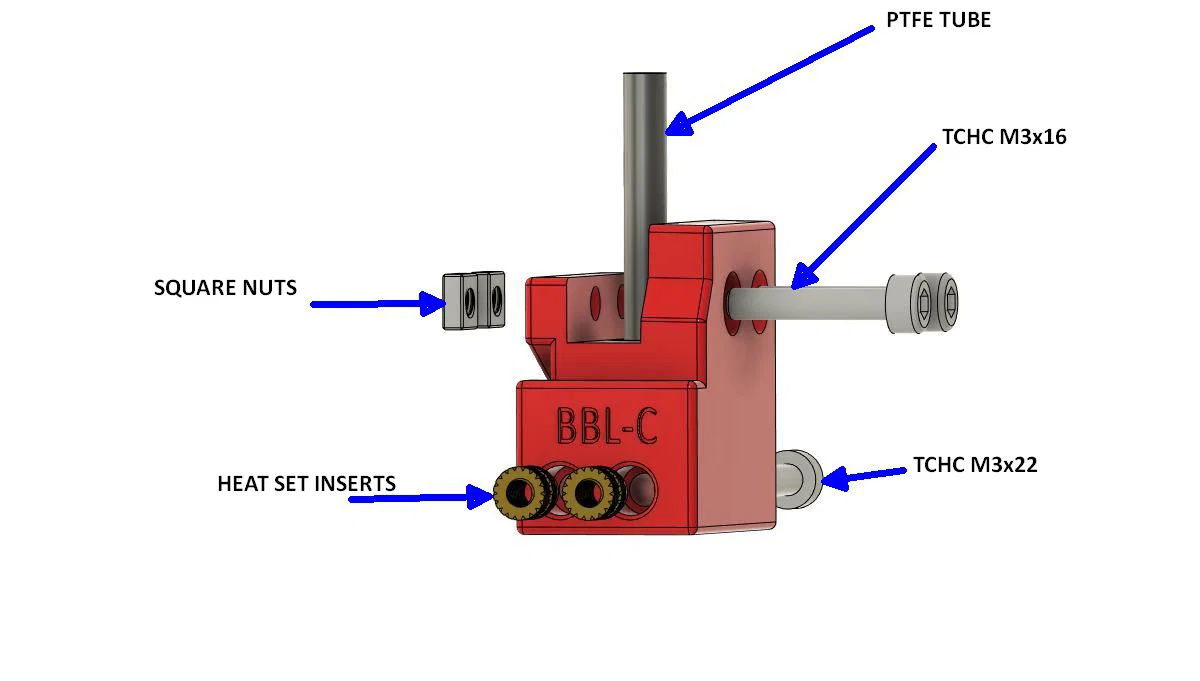

2 vít TCHC M3x22mm
2 vít TCHC M3x16mm
2 insert ren cấy nhiệt M3x5x4 hoặc 5
2 đai ốc vuông M3
1 đoạn ống PTFE dài 25mm cho bản BBL-C hoặc 27mm cho bản BBL-O

Bạn phải tháo ống PTFE bên trong extruder, ở phía dưới. Thay nó bằng một đoạn dài hơn (25 hoặc 27 mm), đoạn này sẽ nằm trong hotend support và trong extruder.

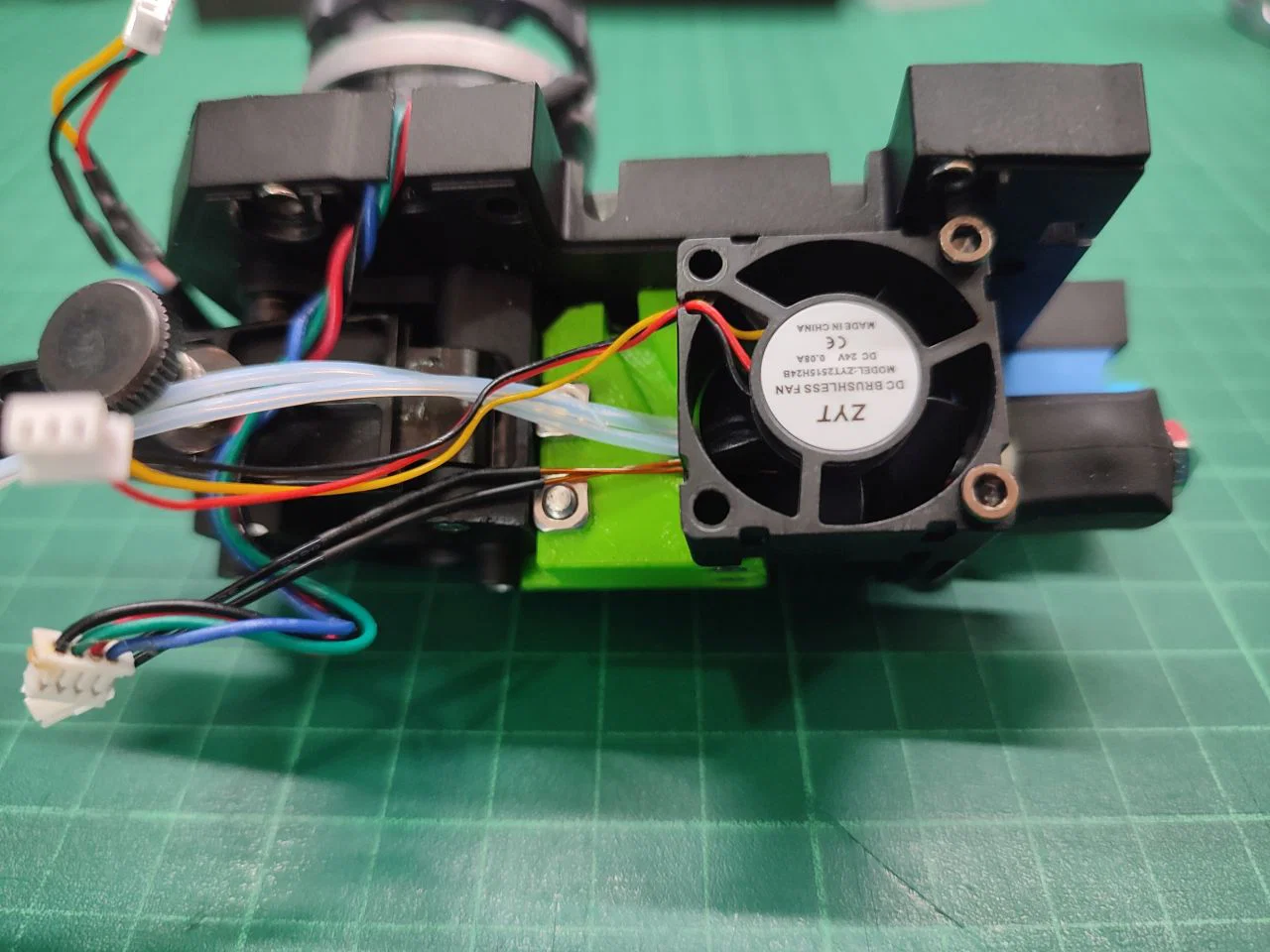

Trong các bài test của mình, mình để nguyên các đầu connector trên board, cắt dây và dùng lại các connector mình có sẵn trong kho.

Một vài gợi ý cho ai muốn tự làm dây adapter để dùng hotend Bambu chính hãng:

- Connector trên thermistor của Bambu là JST GH1.25, 2 pin
- Connector trên heater của Bambu là JST XH2.54, 2 pin
- Connector trên thermistor của Sovol là Molex Picoblade (còn gọi là JST MX1.25), 2 pin
- Connector trên heater của Sovol là JST PH2.0, 2 pin
- Connector trên quạt Sovol là Molex Picoblade (còn gọi là JST MX1.25), 3 pin
- Dây trên quạt Sovol zin là GND (đen), +24V (đỏ) và fan rpm (vàng)

Tất cả các loại connector này bấm cos (crimp) khá là khó vì linh kiện rất nhỏ. Nếu tìm trên AliExpress hoặc Amazon, bạn có thể mua bộ kit gồm phần nhựa và các đoạn dây đã được bấm sẵn. Mấy bộ đó giúp RẤT NHIỀU.

Mình không cung cấp pinout cho quạt Bambu vì dù sao cũng không dùng được. Quạt đó là loại 5V, trong khi SV08 cấp 24V. Nếu bạn biết cách giải quyết chuyện này thì chắc chắn bạn cũng tự tìm được pinout đúng thôi. :)

Một chút “dịch vụ” cho khách Amazon Đức — đây là affiliate links, nếu bạn ngại thì đừng bấm:

- Kit JST GH: https://amzn.to/4f7QvcY
- Kit JST XH: https://amzn.to/4cJUjzx
- Kit JSP PH: https://amzn.to/4d8j8Fb
- Kit Picoblade/JST MX: https://amzn.to/4d1GEn6

Cảm ơn Zappes|SV08 đã tìm ra các loại connector.

KLIPPER

Với thermistor, dùng "Generic 3950".

[extruder]
step_pin: XXX
dir_pin: XXX
enable_pin: XXX
microsteps: XX
rotation_distance: XX
nozzle_diameter: XXXX
filament_diameter: XXX
heater_pin: XXX
sensor_type: Generic 3950
sensor_pin: XXX
min_temp: XX
