Giá đỡ cần câu bãi biển tự động giật lưỡi (Beach Fishing Rod Holder automatic Hook set)

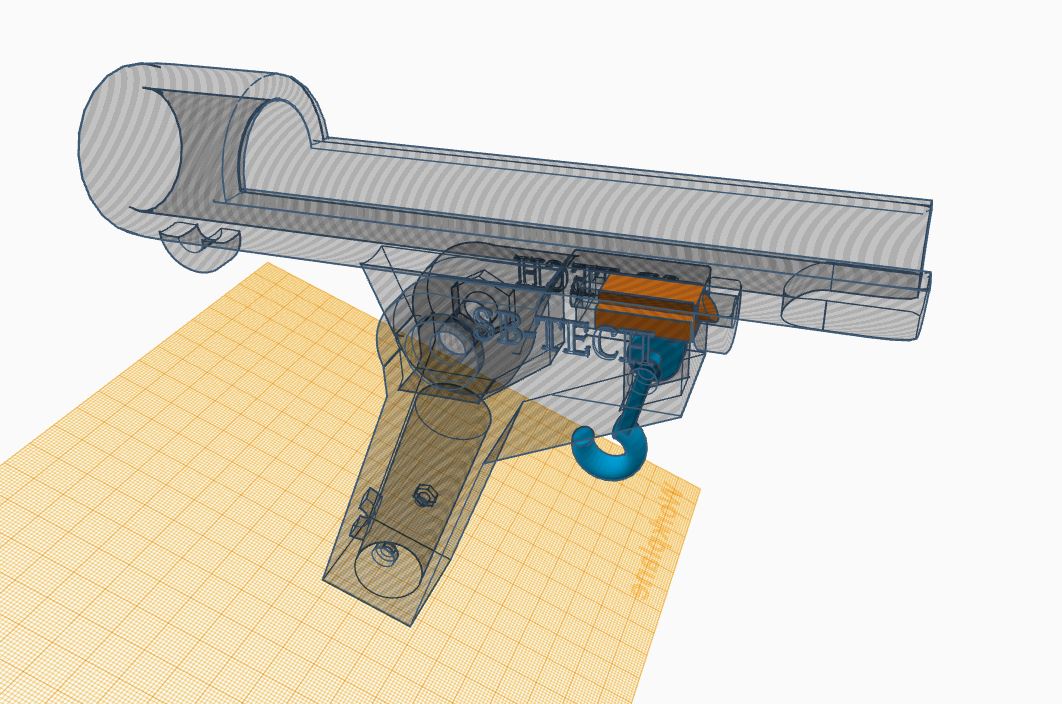

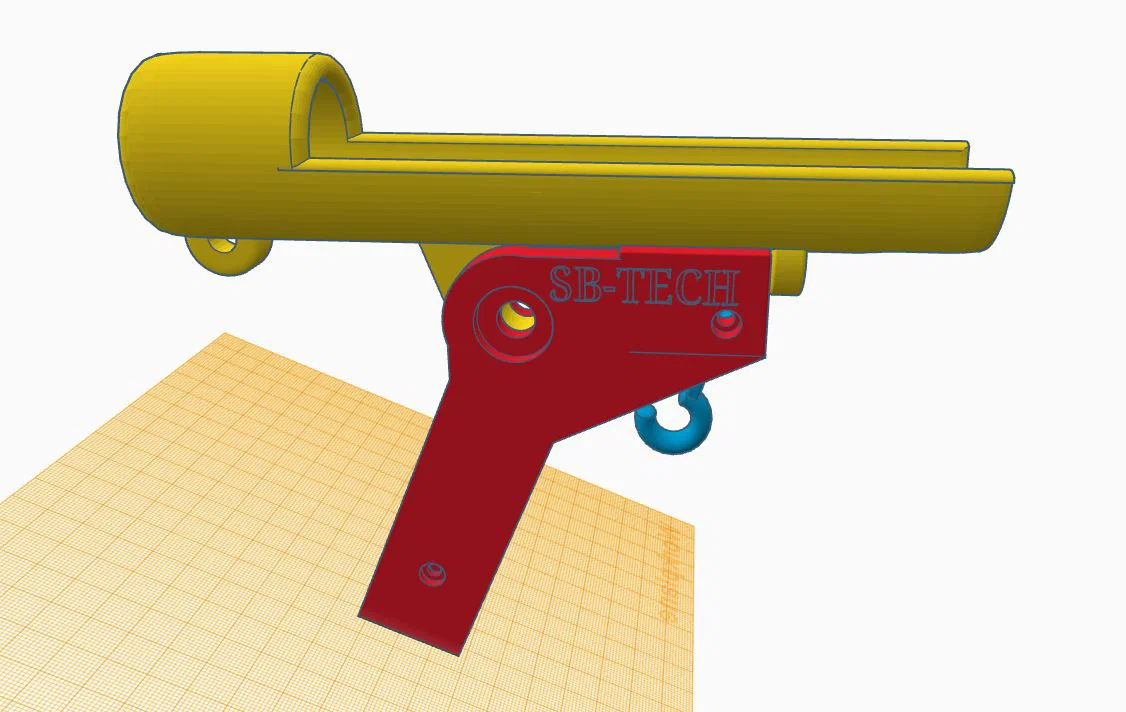

Cái giá đỡ cần câu dạng trigger này là một bài tập về thiết kế 3D và cũng vui vui; nó dùng chính sợi dây câu để kích cơ cấu nhả, làm bật cần lên và dính cá (ít nhất là kế hoạch là vậy). Đây là thiết kế thử nghiệm, sau khi test thêm mình sẽ đăng bản cải tiến nên nhớ theo dõi.

Hiện tại thiết kế để lắp lên ống nước 20mm, cắm xuống cát.

( sẽ có thêm hình sau )

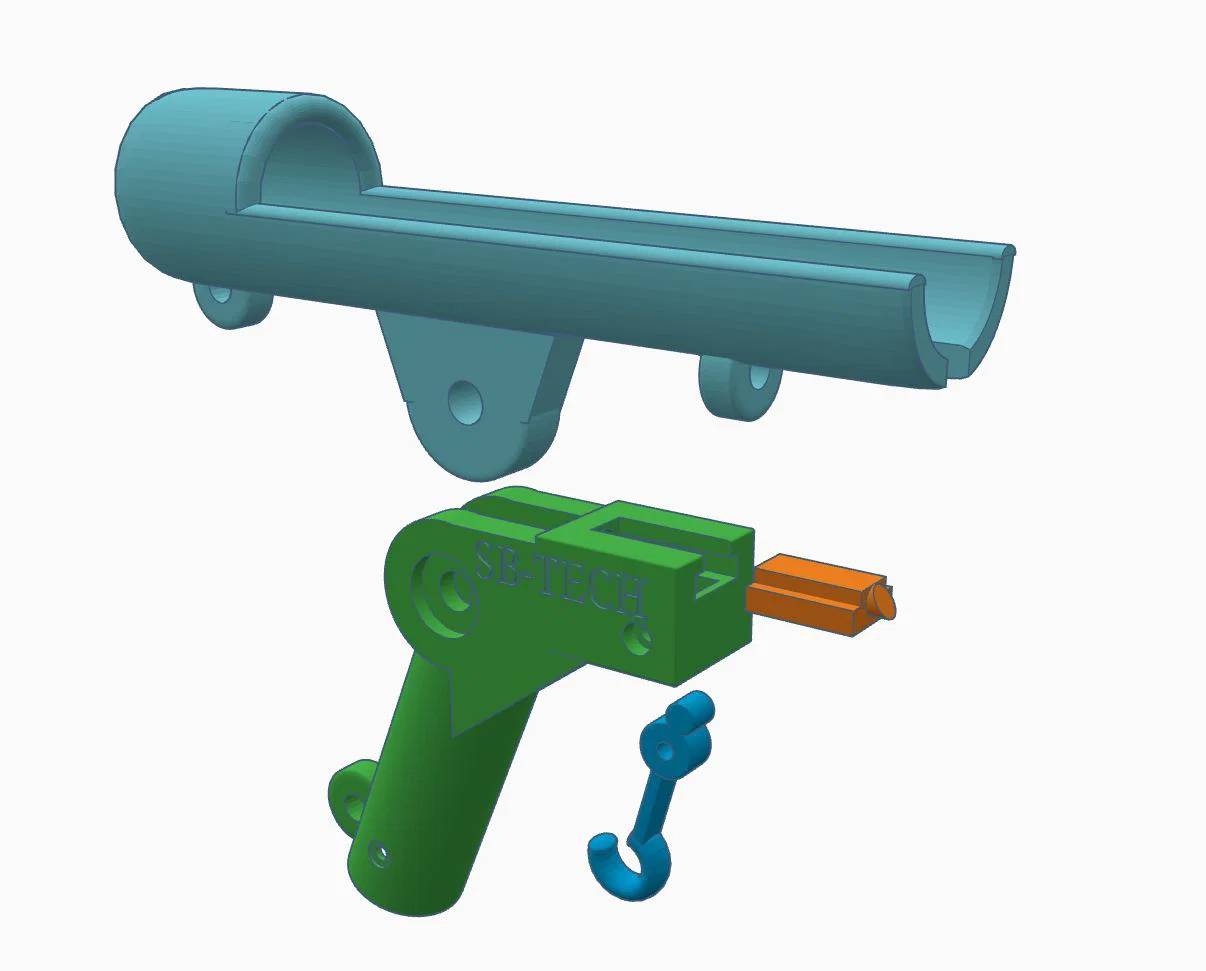

Phụ tùng bạn cần :

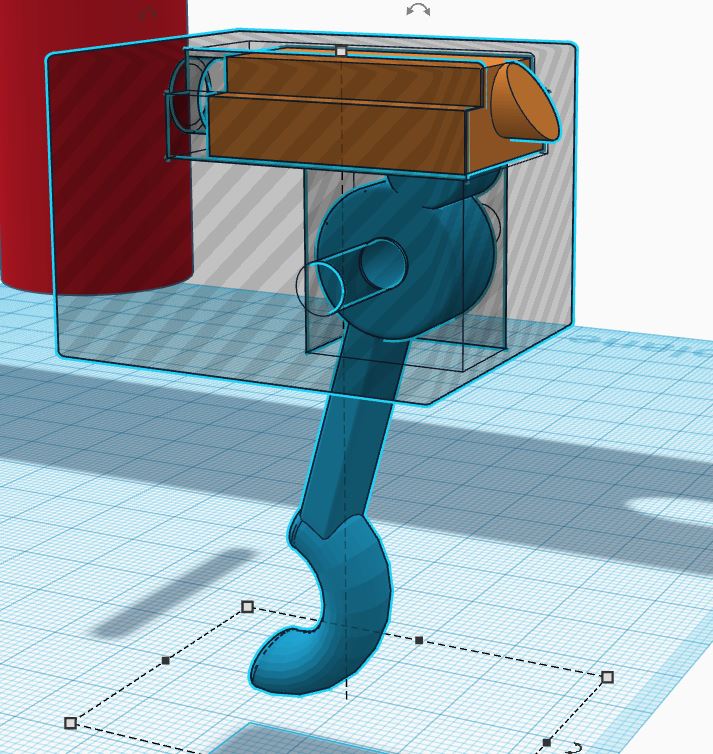

• Cái lẫy trigger dùng lò xo bút đơn giản – lấy từ một số loại bút bi.

• Lò xo kéo phía sau: bạn có thể dùng một bó dây thun hoặc một lò xo nhẹ lấy từ giường hay thứ gì khác (cần thử nghiệm thêm).

• 2x bulông M4 30mm và ê-cu (cho trục xoay của trigger và để siết cố định cây pole – tuỳ chọn)

• 1x bulông M10 30mm và ê-cu (cho trục xoay chính)

• 0.5m ống ~20mm (ống nước), ống mạ kẽm, hoặc electrical conduit

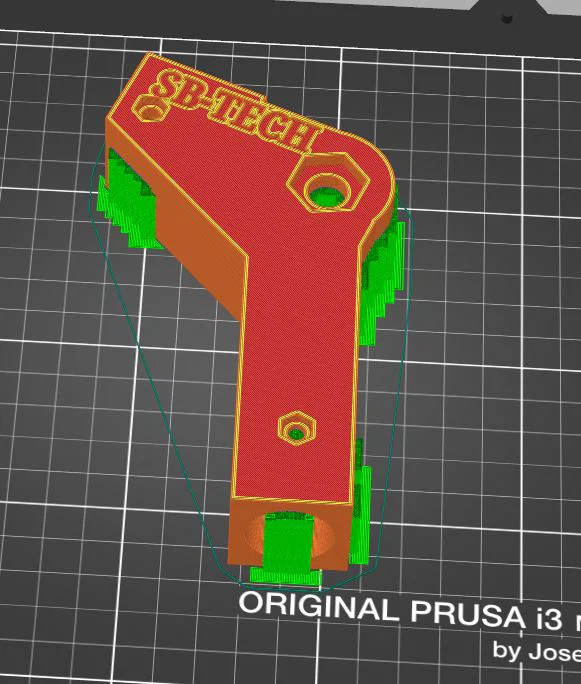

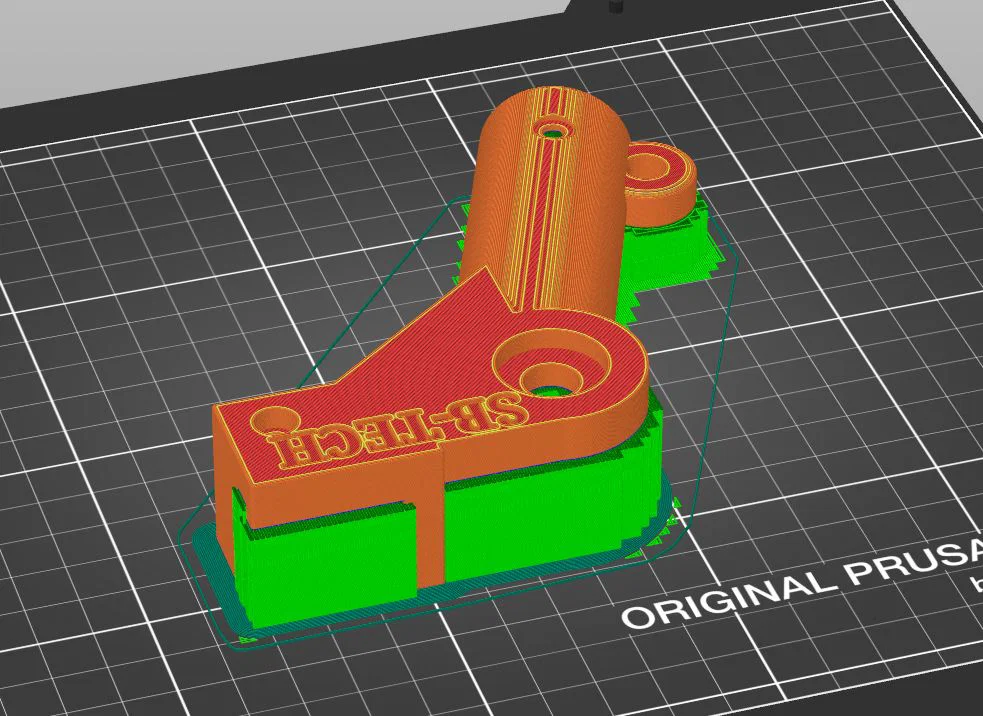

In :

(đây là thông số mình đang dùng hiện tại nhưng có thể thay đổi; cần phải chắc và chịu lực giật tốt)

• In bằng PETG

• Infill: triangular

• 3 perimeters

• 30% infill

Cập nhật hiện tại :

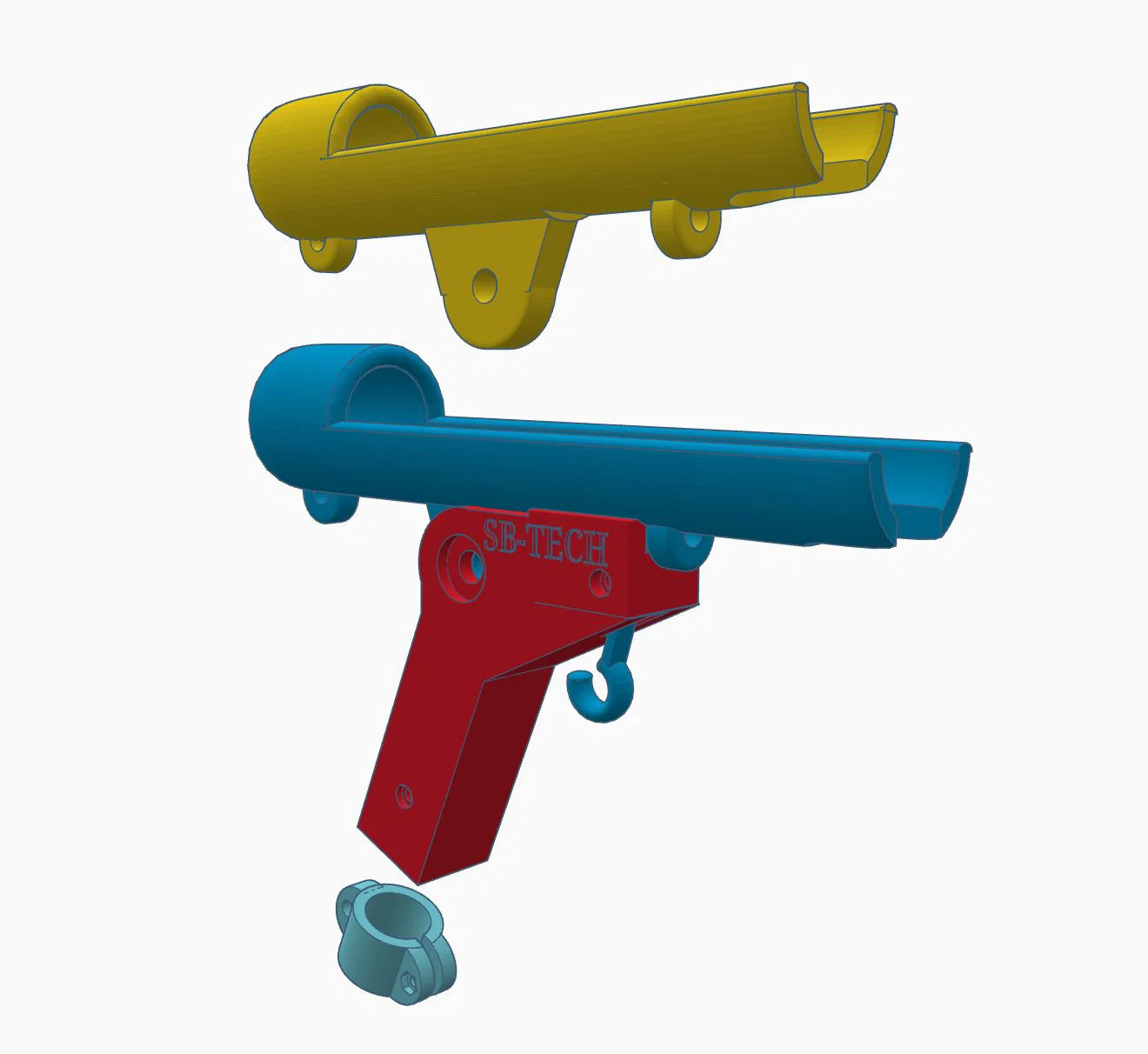

• V2 base: làm cho chắc hơn chút và in nhanh hơn.

• Thêm spring clamp: cần 1x bulông M4 và ê-cu để có thể đặt điểm móc lò xo thấp hơn trên cây pole.

• Thêm: Rod Holder Big – dài 223mm; sẽ đổi tên cái đầu tiên thành Rod Holder Small dài 200mm.

Đang làm các cập nhật :

Các adapter lắp đặt khác nhau:

• Chuẩn mount cho pole 20mm

• Adapter pole 35mm

• Rail mount 32mm và 25mm (sắp có) cho thuyền

• Tuỳ chọn G-clamp cho cầu cảng hoặc tinnies

• Trigger biến thiên – mình đang nghĩ tới kiểu chỉnh được độ căng lò xo để phù hợp cá cắn nhẹ/cắn mạnh, tránh bị sóng làm kích nhầm… Với lò xo bút mình đang dùng thì cảm giác đang ở mức trung bình, nhưng còn tuỳ độ dài và độ dày lò xo.

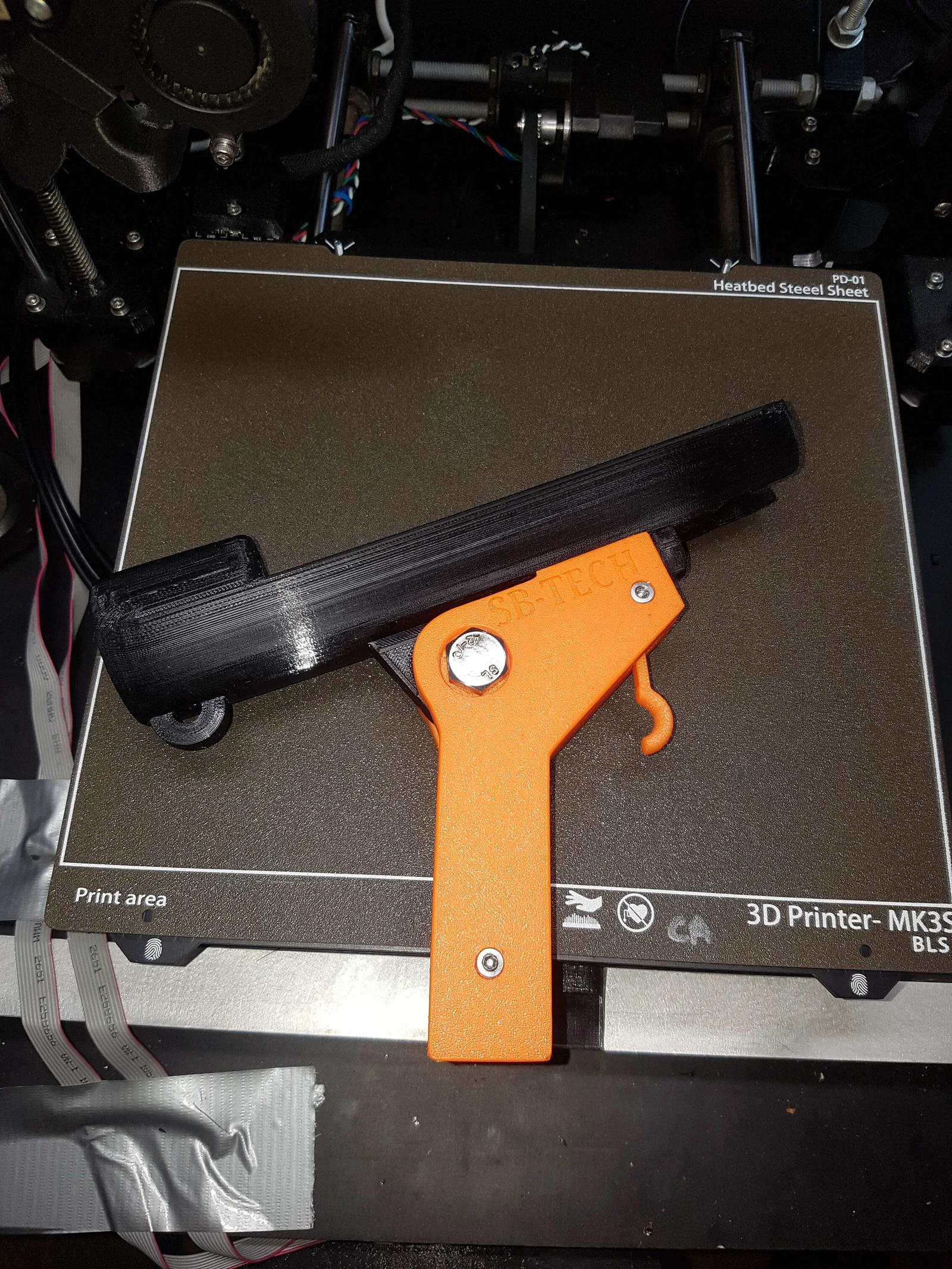

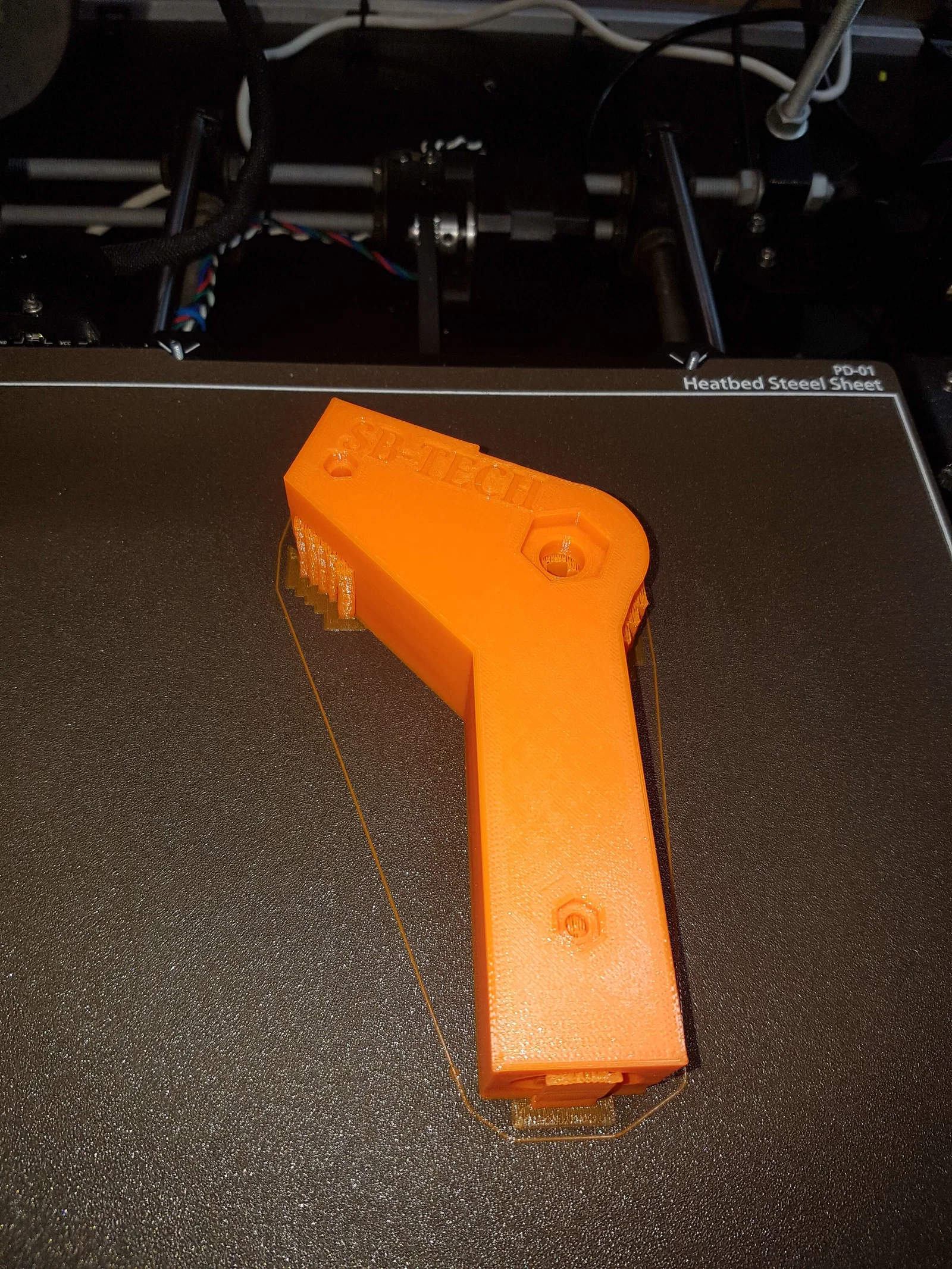

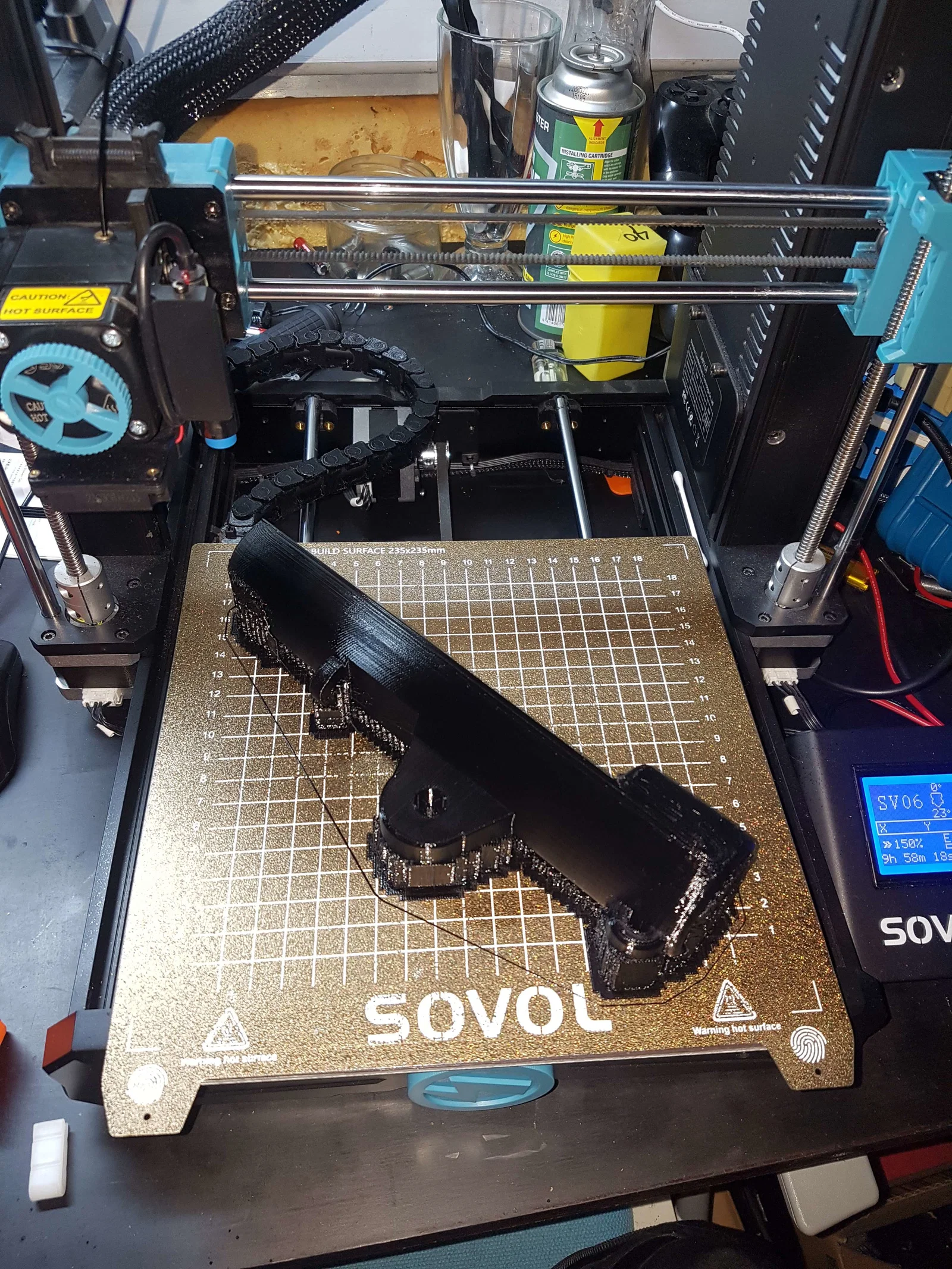

Đã in xong prototype :

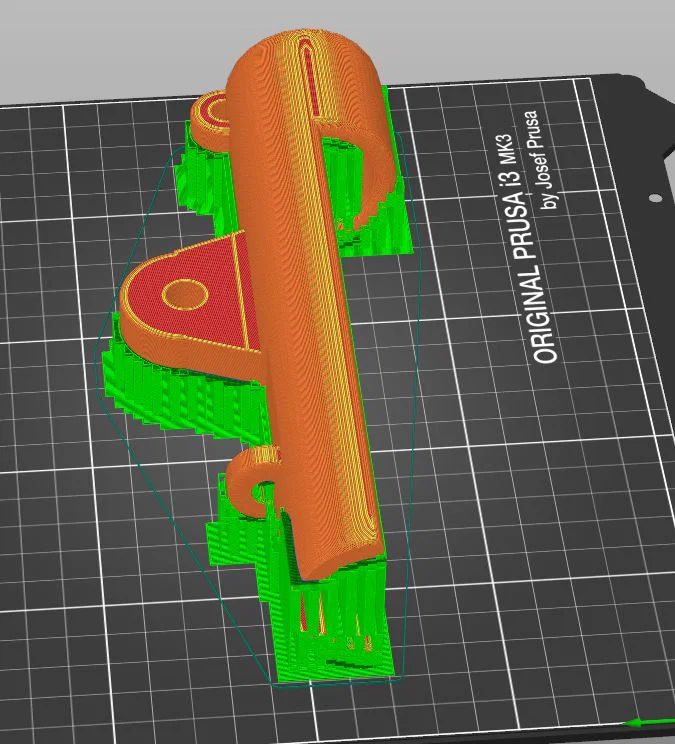

Bản in test đầu tiên xong, tất cả chi tiết ráp khít và chạy rất ngon. Phần rod holder có thể sẽ bị vướng với máy câu (reel) lớn vì hơi sát trigger, nên mình sẽ làm rod holder dài hơn và có thể thêm một phần extension dạng clip-in. Với reel cỡ 2500 thì ổn, nhưng cỡ 6000 thì sát quá. Ban đầu nó dài hơn nhưng mình rút ngắn để dễ in, tuy nhiên thực tế cần dài hơn khoảng 20mm để chừa khoảng hở cho reel lớn. Vậy bạn sẽ phải in chéo, miễn là máy in có vùng in 220x220. Mình sẽ đăng thêm vài phần nữa trong vài tiếng tới.

Lưu ý: cần và reel lớn thì bạn sẽ cần lò xo phía sau nặng hơn, nhưng hiện tại thấy cũng khá khoẻ nên chắc vẫn cân được combo cần/reel lớn.

tight lines, và cho mình xin góp ý bạn muốn có thêm option gì, với hình cá bạn câu được nữa nha :P
