Bộ tạo Gridfinity Drawer Baseplate (Fusion360) – Generator theo kích thước ngăn kéo

Thiết kế Fusion này giúp tạo baseplate vừa khít hoàn hảo với các góc vuông.

Nhập kích thước ngăn kéo, hệ thống sẽ tạo một baseplate với số lượng Gridfinity-units nhiều nhất có thể, bao quanh bởi một spacer. Baseplate được canh giữa theo chiều ngang, còn spacer theo chiều sâu sẽ nằm ở phía sau.

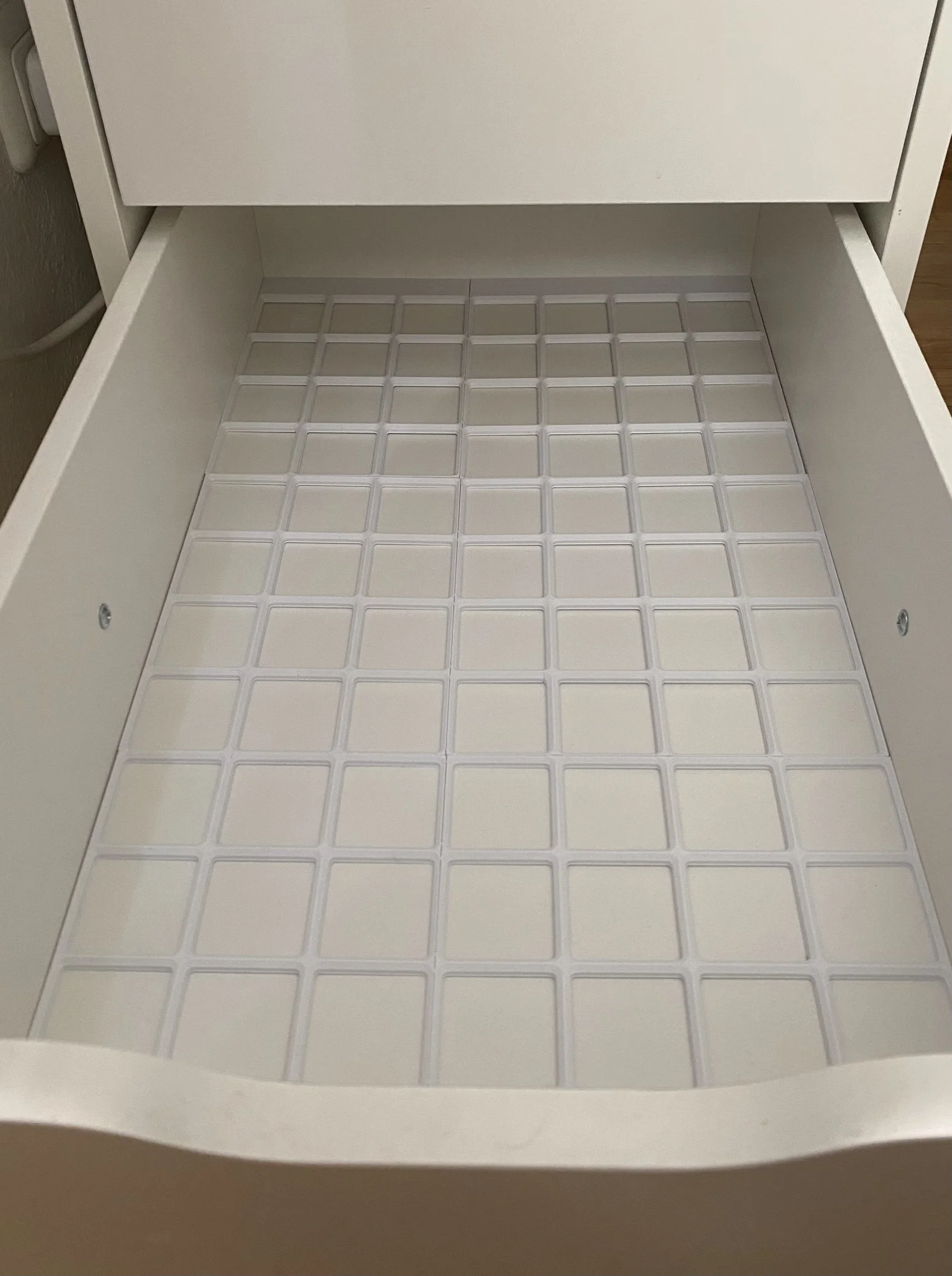

Kết quả sẽ được chia (split) thành các phần có thể in được. Vì phần split không thể parameterize hoàn toàn, file đính kèm này phù hợp cho các ngăn kéo kiểu Ikea Alex trên print bed 210x210. Xem bên dưới để biết cách chỉnh phần split.

Cách dùng

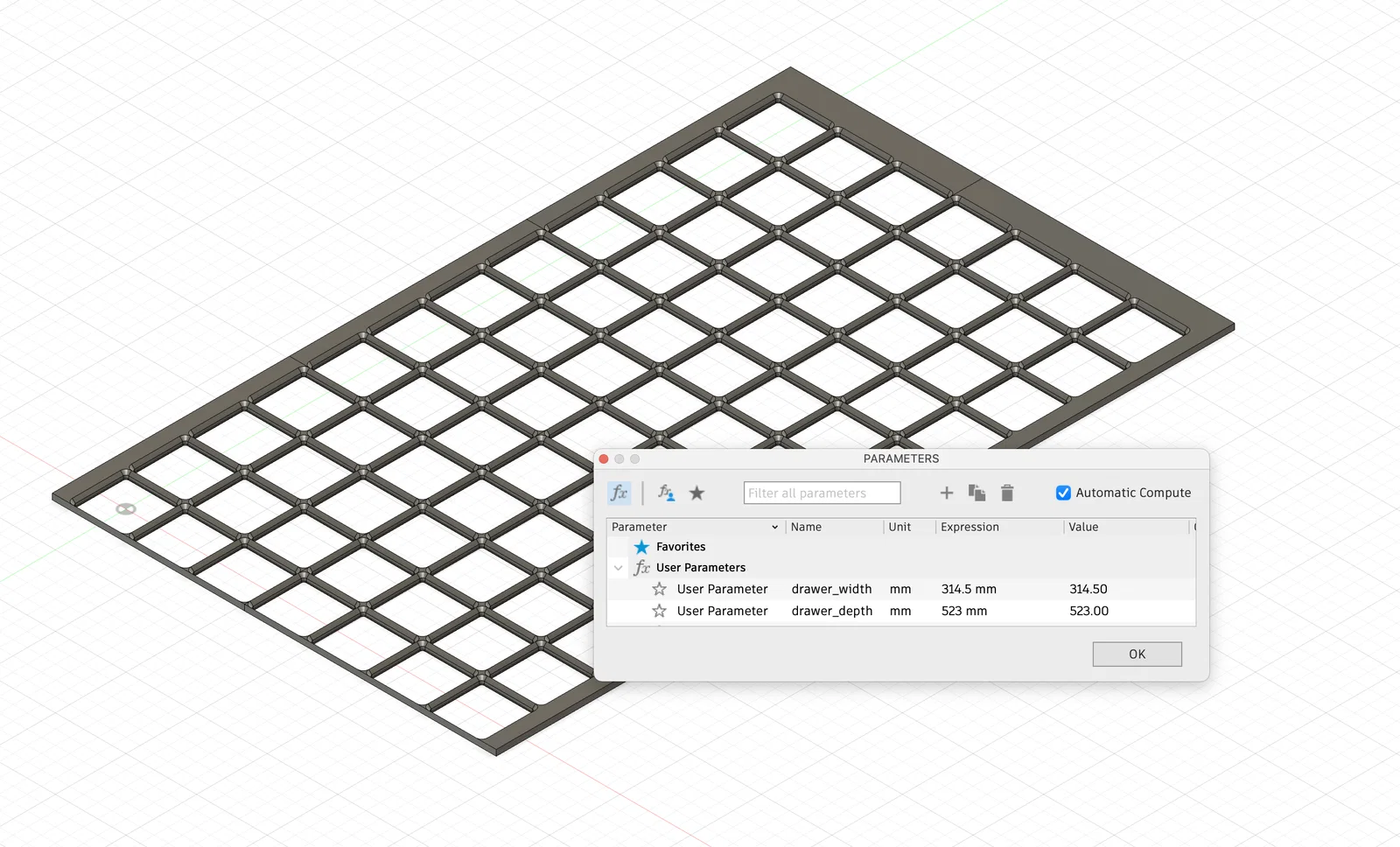

Sau khi mở thiết kế trong Fusion, vào tab Solid rồi chọn Modify → Change Parameters. Chỉnh các giá trị drawer_width và drawer_depth theo nhu cầu. Baseplate sẽ tự động cập nhật.

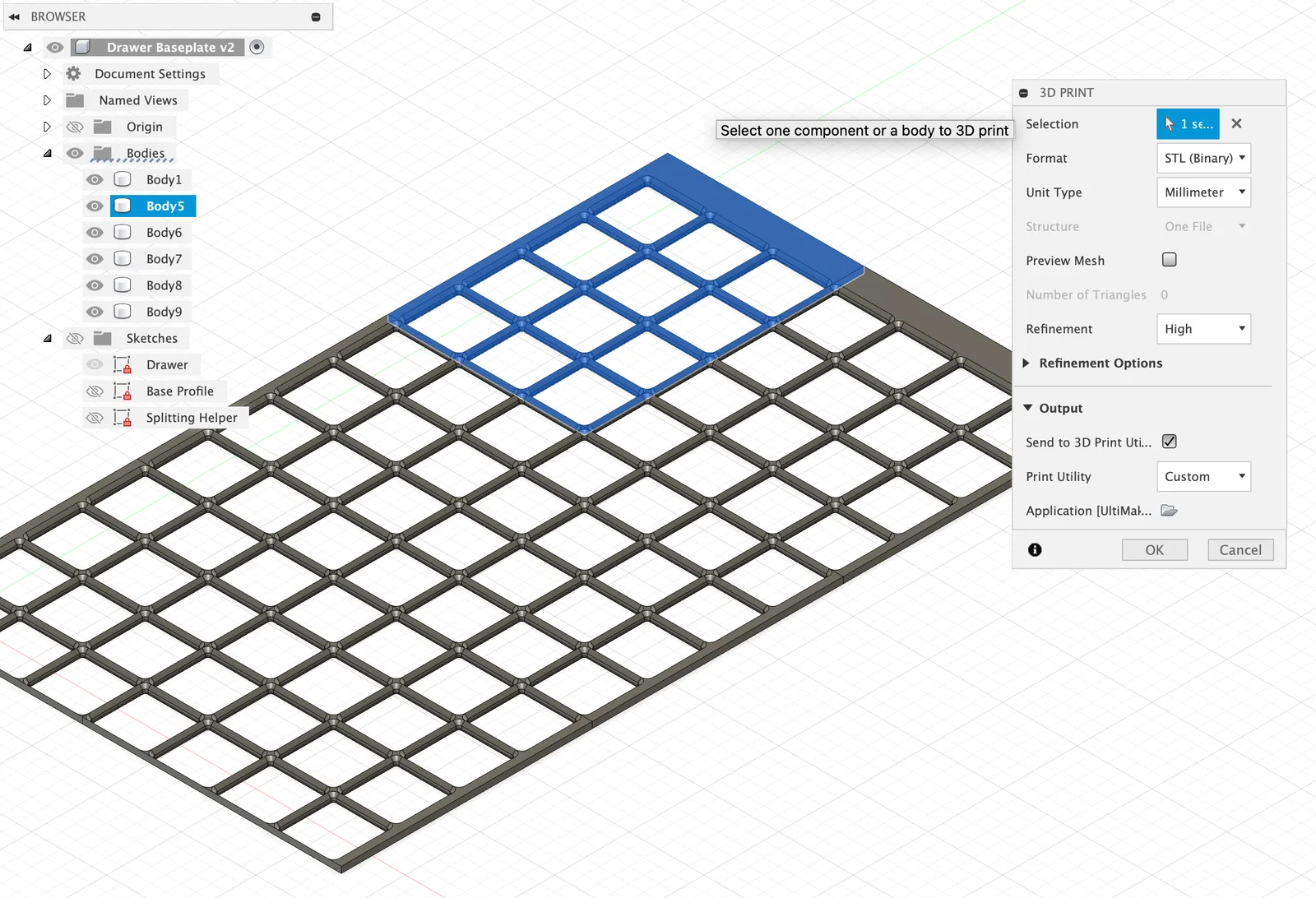

Để in từng phần, chọn body bạn muốn in trong cây (tree view) bên trái, sau đó File → 3D Print.

Các ngăn kéo khác và kích thước print bed khác

Nếu kích thước ngăn kéo thay đổi nhiều hoặc bạn in trên bed lớn hơn, khiến cách split hiện tại không còn phù hợp, bạn sẽ cần làm thủ công thêm một chút.

Cần chỉnh 3 feature cuối cùng trong timeline.

1. Ẩn tất cả trong component view, chỉ để lại sketch Splitting Helper
2. Chỉnh feature Horizontal Split:
   1. Bỏ chọn body và splitting tool hiện tại
   2. Chọn các đường dọc (từ trước ra sau) trong sketch mà bạn muốn dùng để split
   3. Chọn lại Body1 làm “Body to Split”
3. Chỉnh feature Vertical Split. Tương tự như horizontal split, nhưng:
   • Chọn các đường ngang
   • Chọn tất cả các body. Số lượng sẽ phụ thuộc vào lần split ngang
4. Chỉnh feature Outer Chamfer
   Xoay sang góc nhìn từ đáy. Bạn cần chọn tất cả các cạnh ngoài của tất cả body (trên Mac, Command+Click để thay đổi lựa chọn). Mình thấy dễ nhất là ẩn hết body, rồi hiện từng body một: chọn các cạnh ngoài, ẩn body đó, hiện body tiếp theo, chọn… cứ vậy.

Bạn cũng có thể dùng kỹ thuật này để chỉ tạo spacer mà không có baseplate. Split theo các đường ngoài cùng của lưới.

Vì sao không parameterize hoàn toàn

Phần tạo baseplate thì parameterize đầy đủ. Dựa trên kích thước ngăn kéo, kích thước lưới sẽ tự điều chỉnh. Nhưng mình không làm cho việc split thành các phần có thể in được trở nên parameterize được, vì cần thao tác với số lượng body thay đổi.

Nếu ai có ý tưởng, cho mình biết với.
