Modix Big60 AWD CoreXY Flying Gantry Conversion

Remix từ Phụ kiện hỗ trợ lắp dây đai VORON AB (Kẹp) Tác giả DoubleT

Tác giả Airsoft_shark

Lượt tải
101
Lượt thích
26
Lượt coi
1.811

File 2 14,2 MB

  • Big60_Flying_Monolith_9mm_AWD_v8_1776804642.f3dF3D · 13,4 MB
  • Modix_Y_endstop_housing_1776804644.3mf3MF · 891,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#323920
Danh mục
Máy In 3D
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

8/6/2024: Đã thêm bản remix của ngàm (mount) Y endstop để nhận được công tắc hành trình (limit switch) zin. Mình có chừa sẵn lỗ bắt vít, nhưng với cái máy mình in ra thì nó dạng ép vô (press-in fit). Đã chuyển khỏi sensorless homing. Xol có sẵn phương án cho X endstop gắn trên toolhead. Mình in một cục chặn (stop block) đơn giản để bắt lên dầm X cho nó chạm kích. Xem BOM của Xol để biết thông tin microswitch.

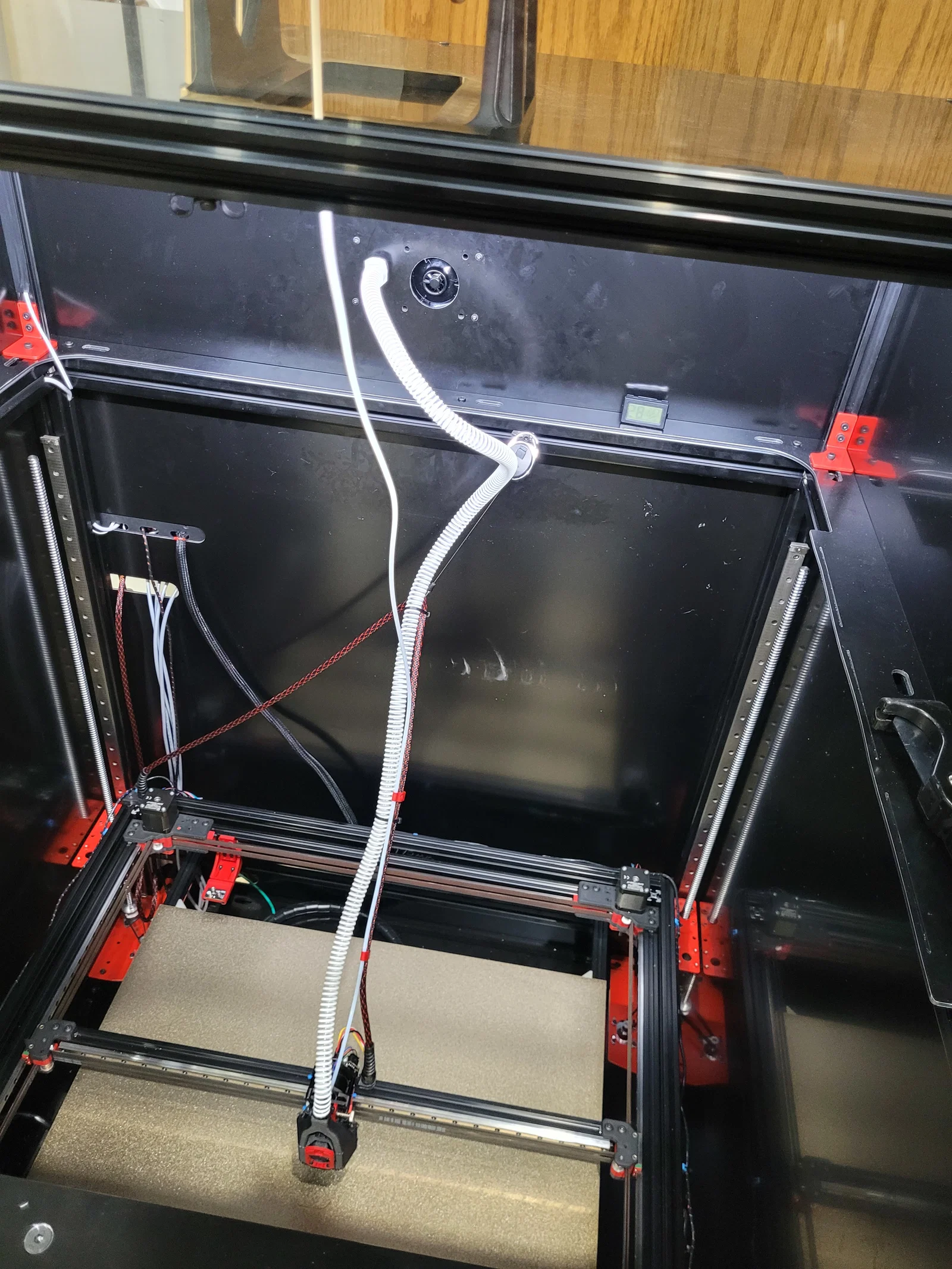

7/9/2024: Đã thêm 2 tấm hình sau khi chuyển qua CPAP. Mấy cái blower 4010 mình có sẵn yếu quá, nên lần này chơi tới luôn.

WIP

Chào mọi người, đây là một bản conversion mới mình vừa làm, hiện đang chạy bài in lớn đầu tiên. Cho mình thêm thời gian để ghi lại đầy đủ chi tiết sau khi mình “test độ ổn định” con máy này đã.

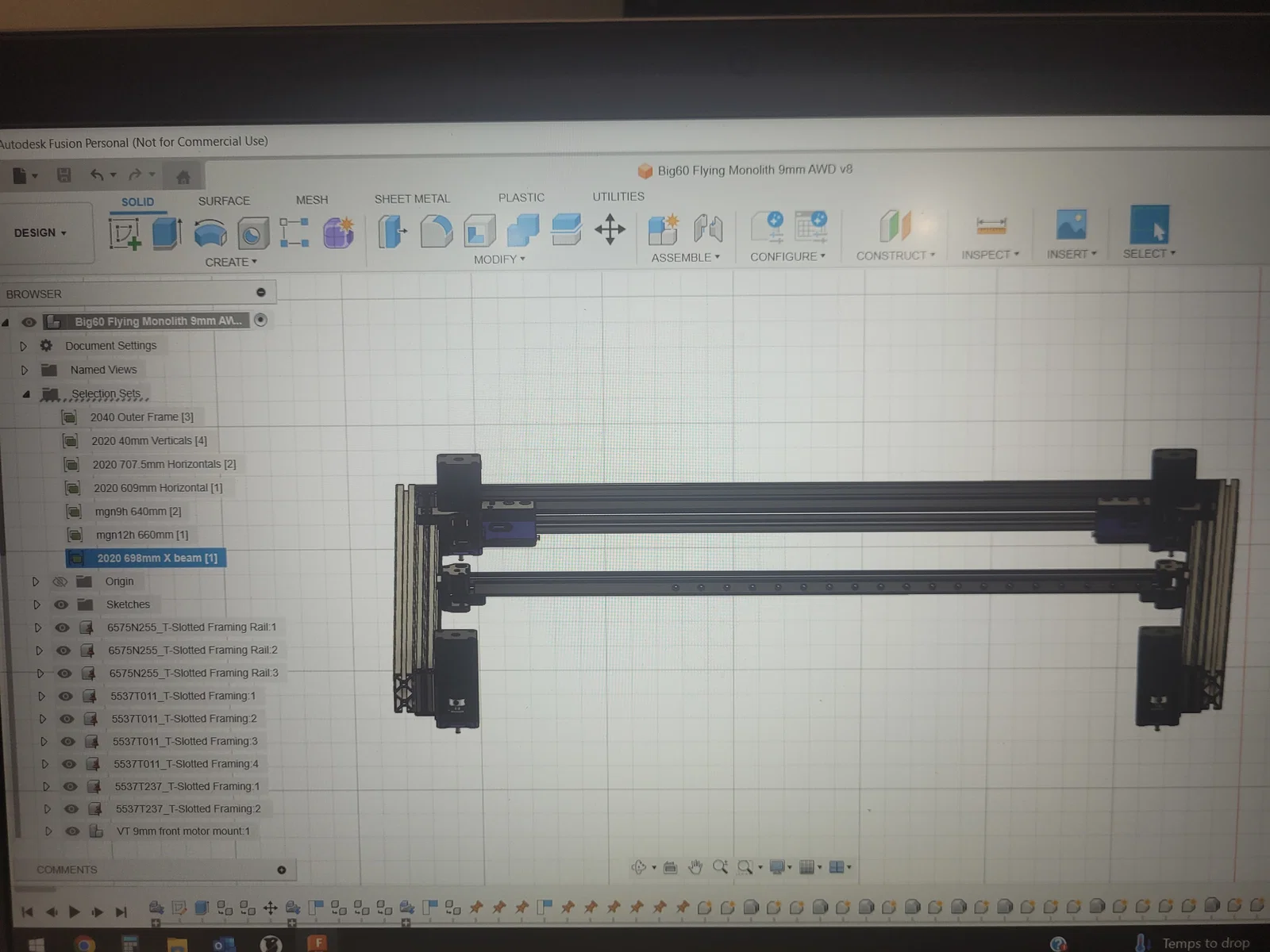

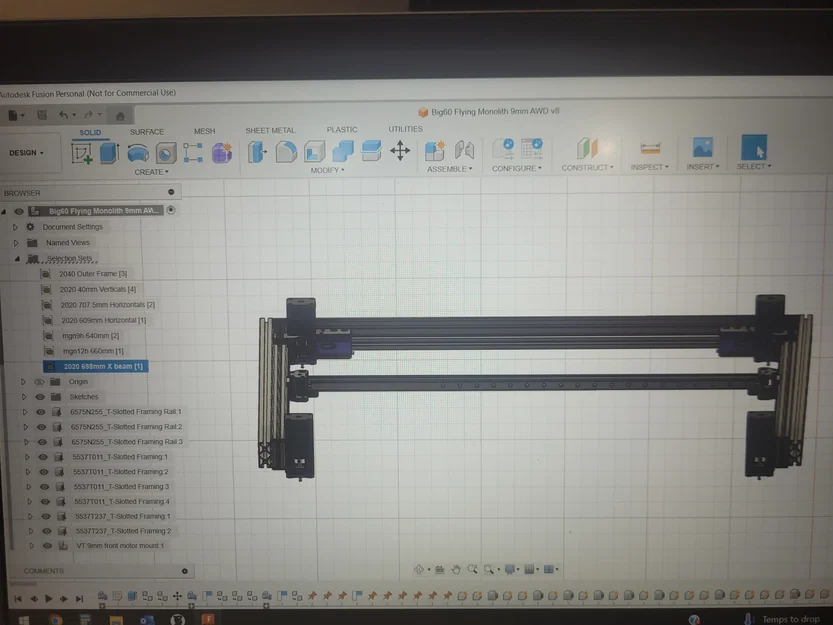

File CAD sẽ giúp bạn bắt đầu cho bất kỳ gantry dựa trên Voron. Mình chọn Monolith vì kết cấu rất cứng cáp. Mục đích chính của nó là để mockup kích thước extrusion và chiều dài rail, và mình dùng một phiên bản Monolith cũ hơn bản release; bản Monolith hiện tại đã được cập nhật và rất hữu ích cho việc lắp ráp.

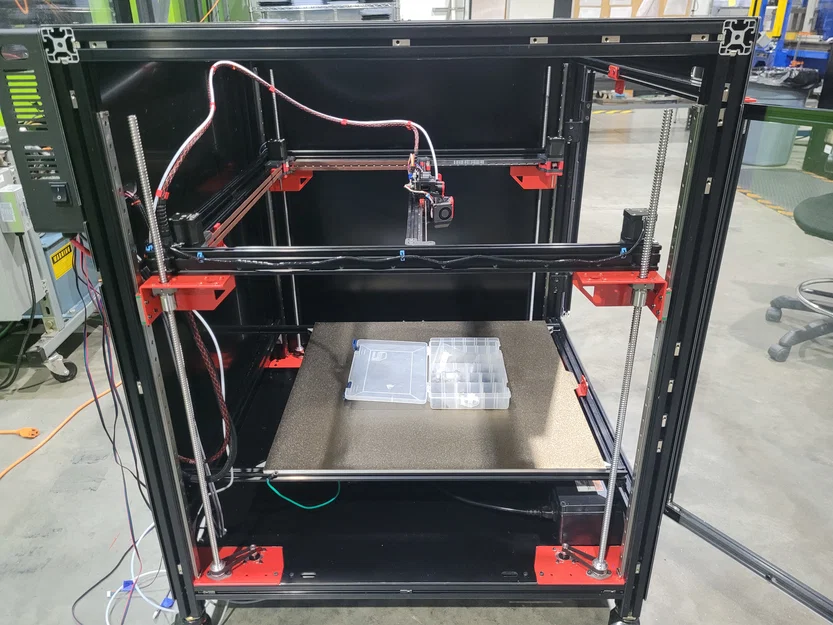

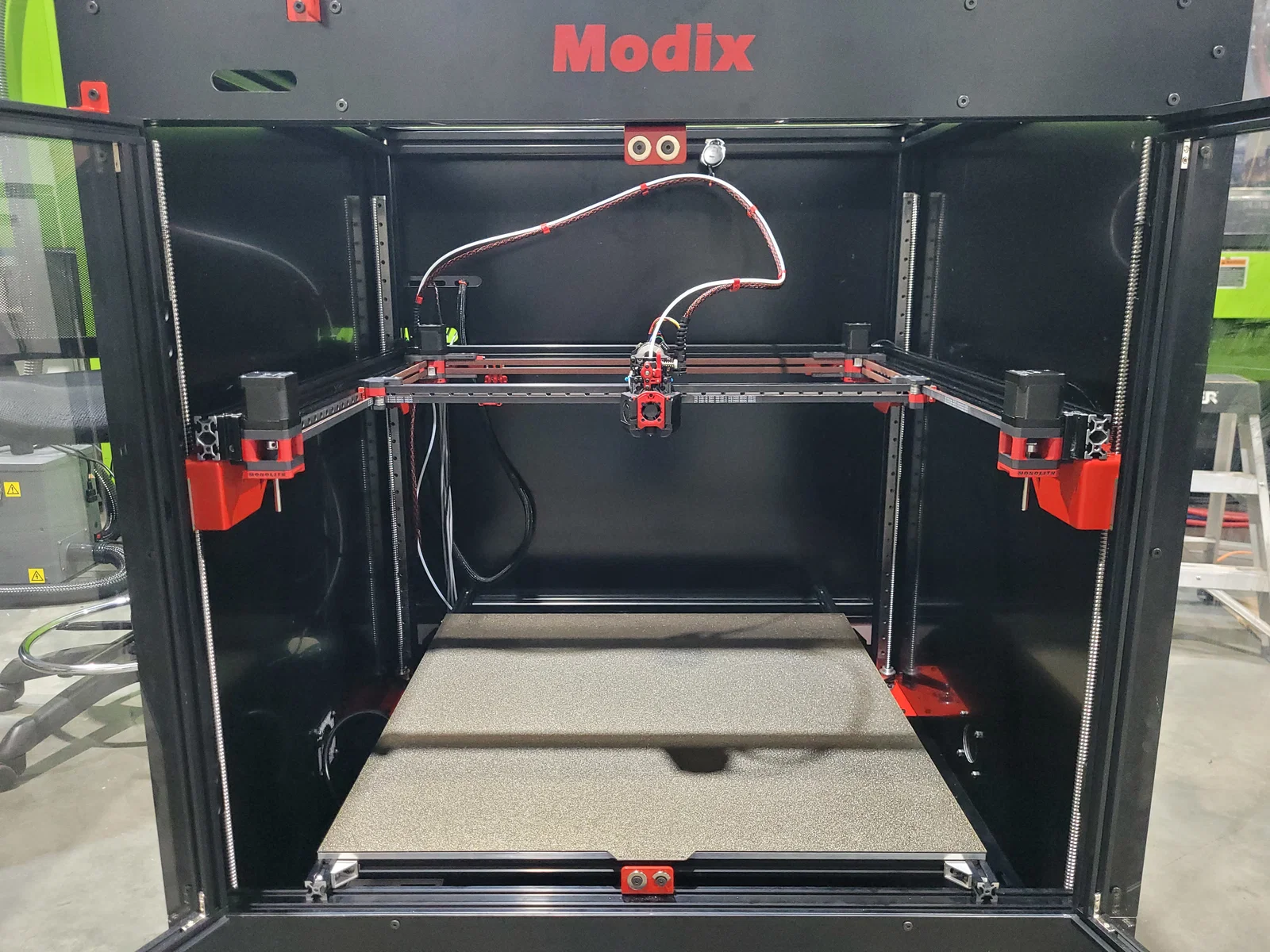

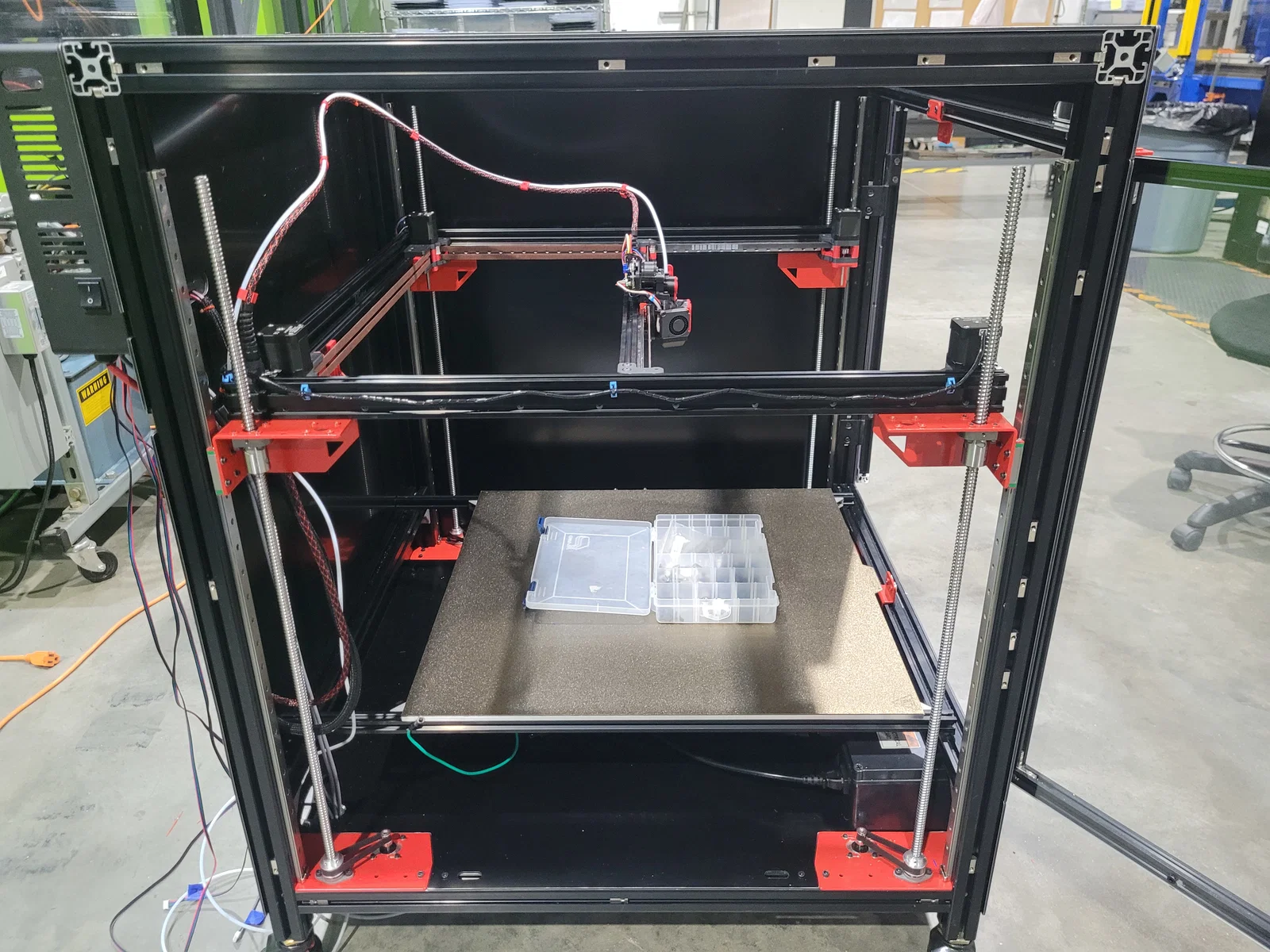

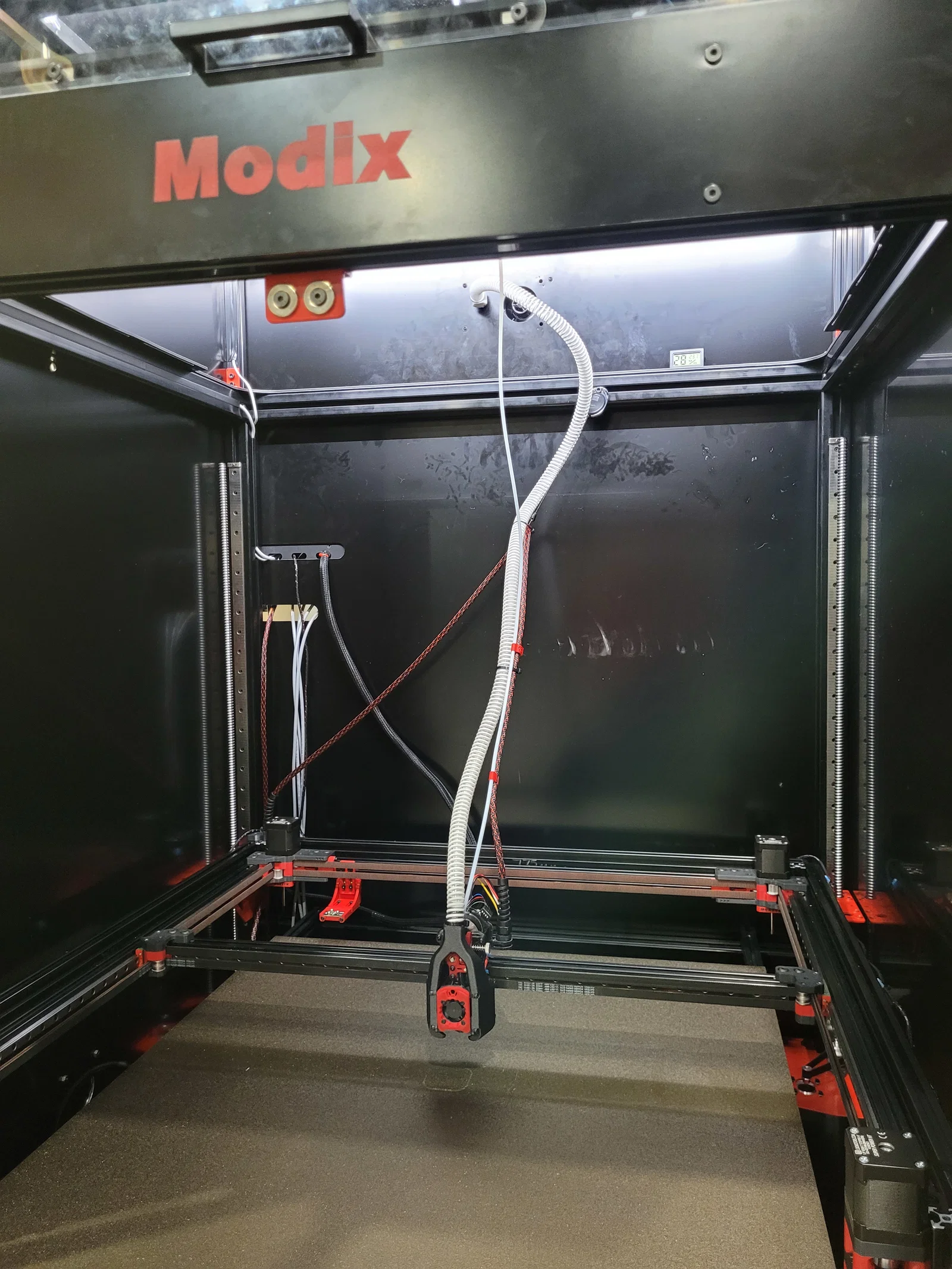

Cơ bản thì mod này dời bed xuống dưới ở vị trí cố định và được đỡ tốt hơn nhờ dùng lại các extrusion của khung bed zin. Phần cắt gọt cần làm là rất ít.

Ngoài ra mình cố gắng không sửa đổi phần cứng (hardware) hiện có. Lưu ý là mod này cũng cần linear rail mới phù hợp kích thước kiểu Monolith/Voron. Mình chọn hướng đơn giản như vậy vì hợp với mình nhất; tuy nhiên điều đó không cản ai muốn tái sử dụng rail zin và tự adapt một gantry khác.

Mình sẽ thêm hình và tài liệu chi tiết sớm.
