Galileo 2 + LDO Nitehawk SB: Strain Relief / Cable Gland cho USB Cable

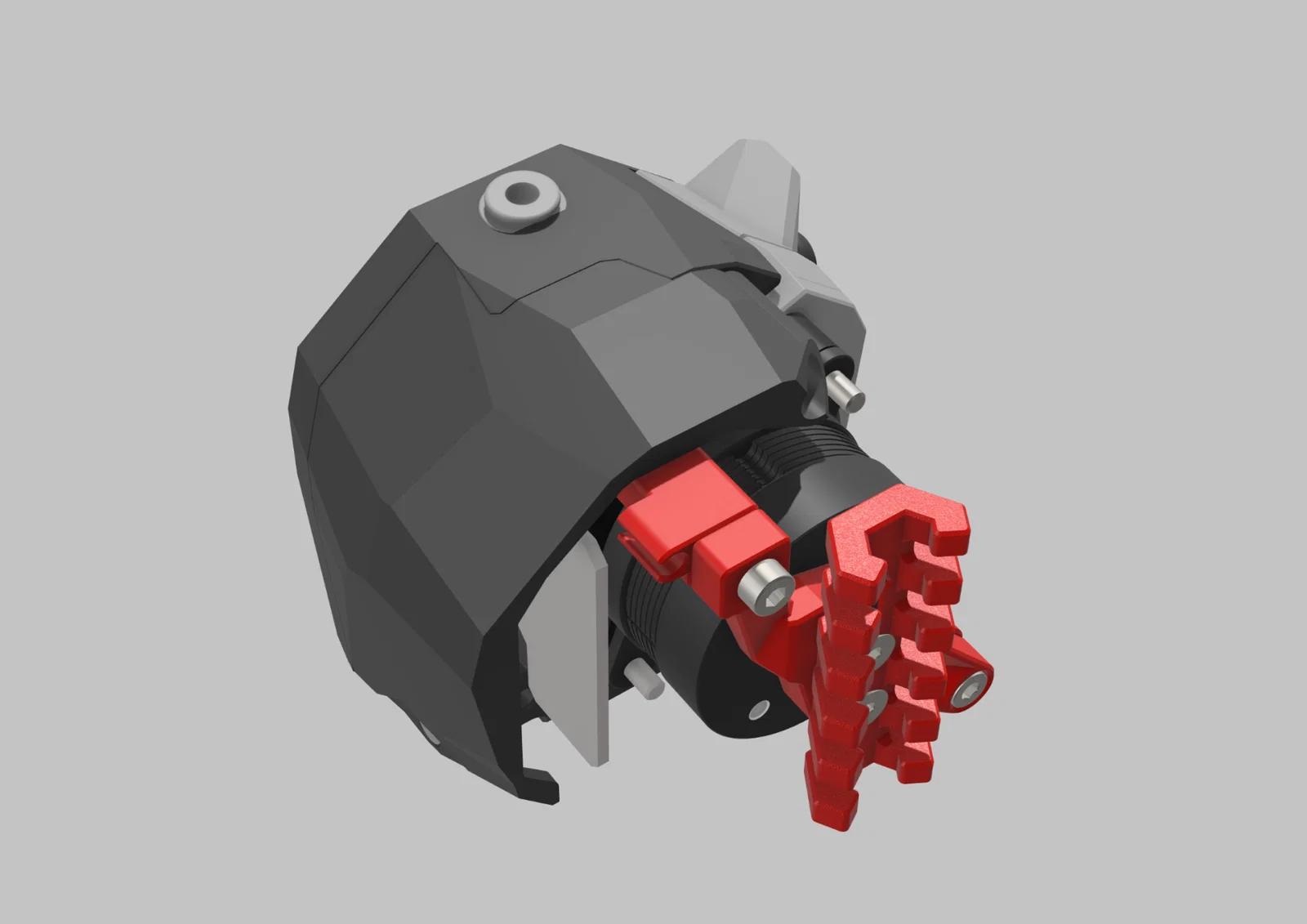

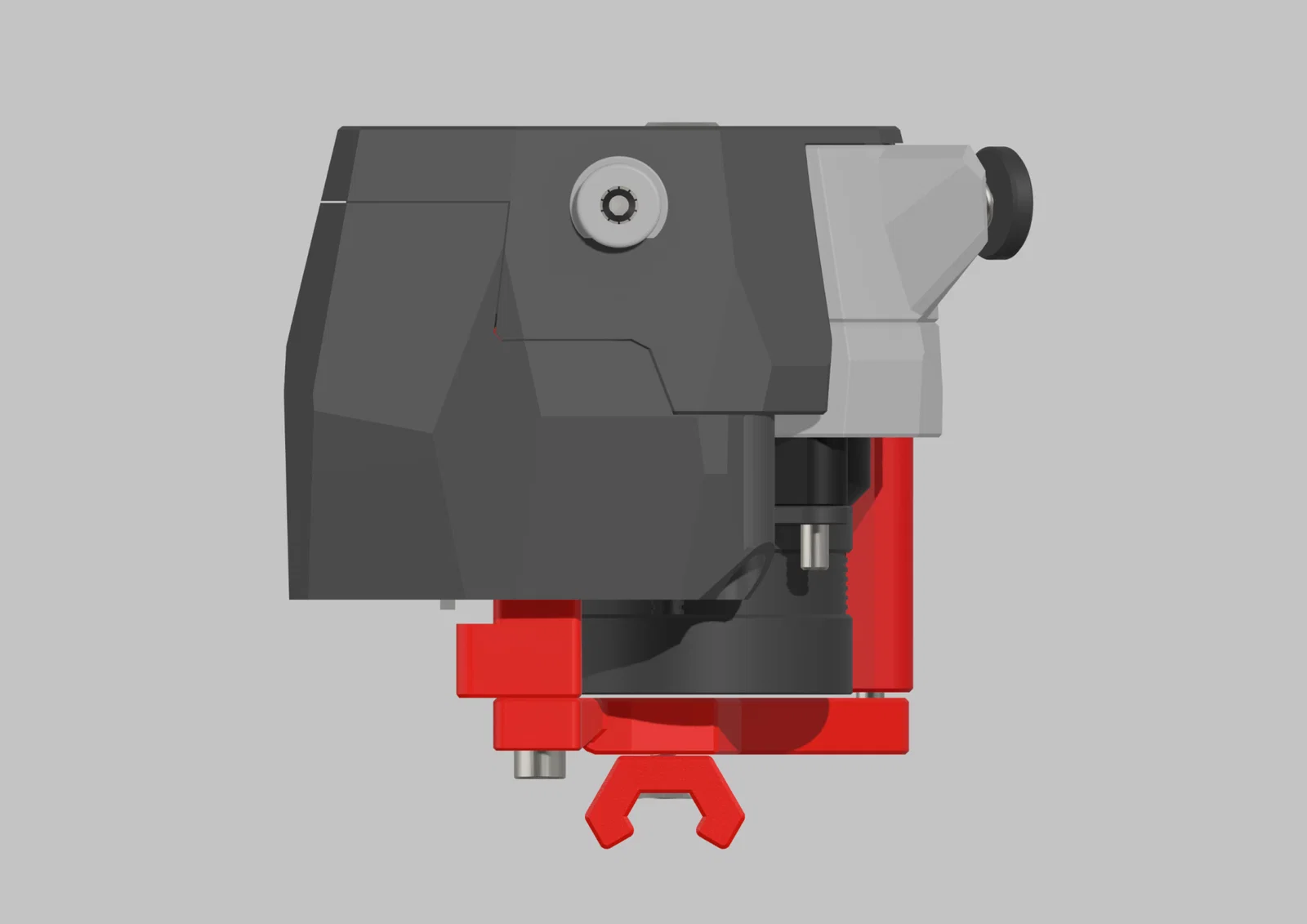

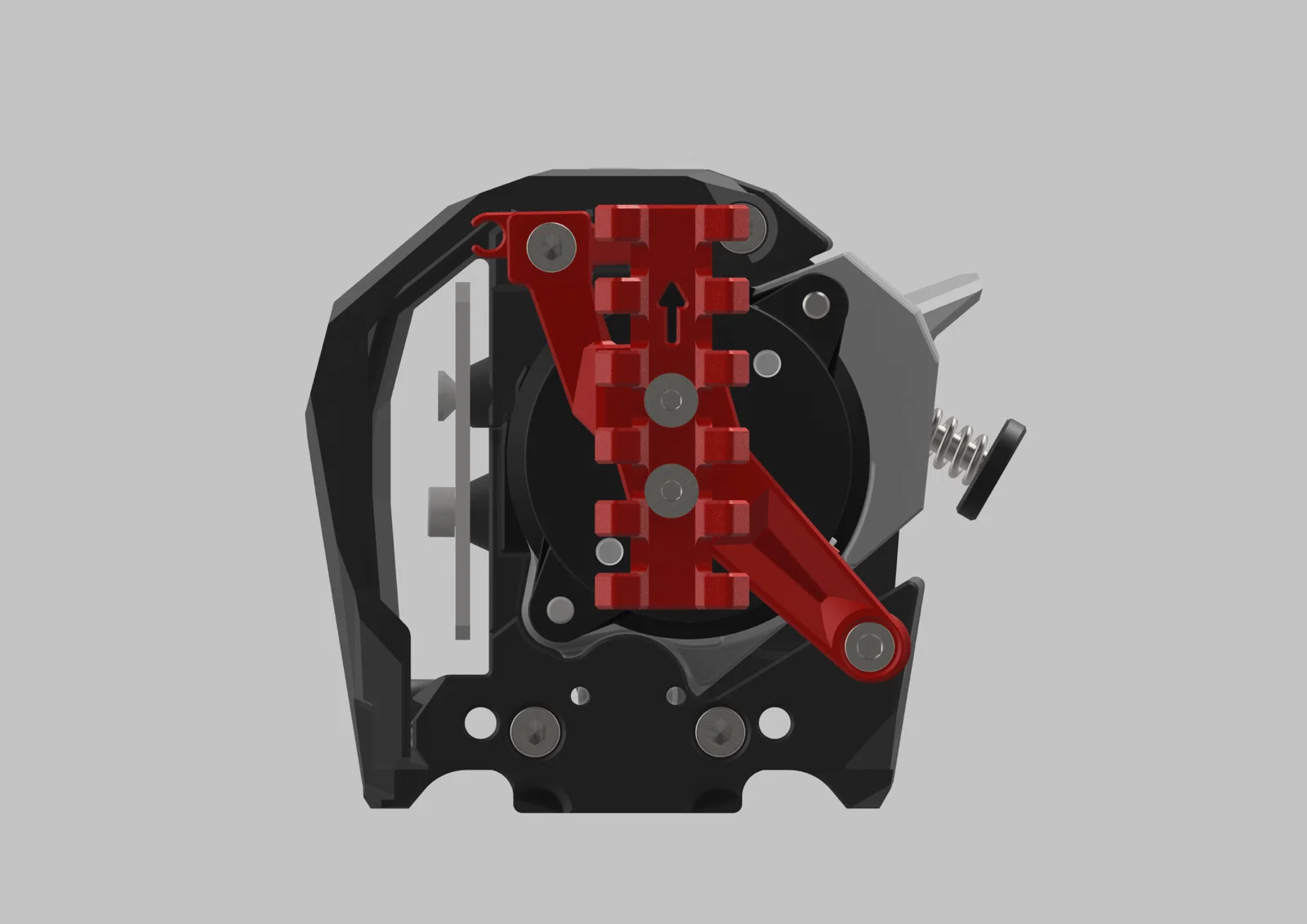

Về Galileo 2 + LDO Nitehawk SB USB cable strain relief / cable gland

Không phải ai cũng mê cable gland PG-7 (giống mình) và muốn làm giải pháp chống gập/kéo cáp (strain relief) an toàn, chắc chắn cho LDO Nitehawk-SB bằng Galileo 2 Extruder?

Mẫu này có thể là dành cho bạn.

MUA/LẤY LINH KIỆN CƠ KHÍ Ở ĐÂU?

Tự mua theo BOM (bill of materials)

Linh kiện cơ khí

SỐ LƯỢNG

M3x8 SHCS — Bolt | Link mua

1

M3x50 SHCS — Bolt | Link mua

1

M3x8 FHCS — Bolts | Link mua

2

M3 5x4 — Heatset Inserts | Link mua

3

Printed Parts

Chi tiết in

4

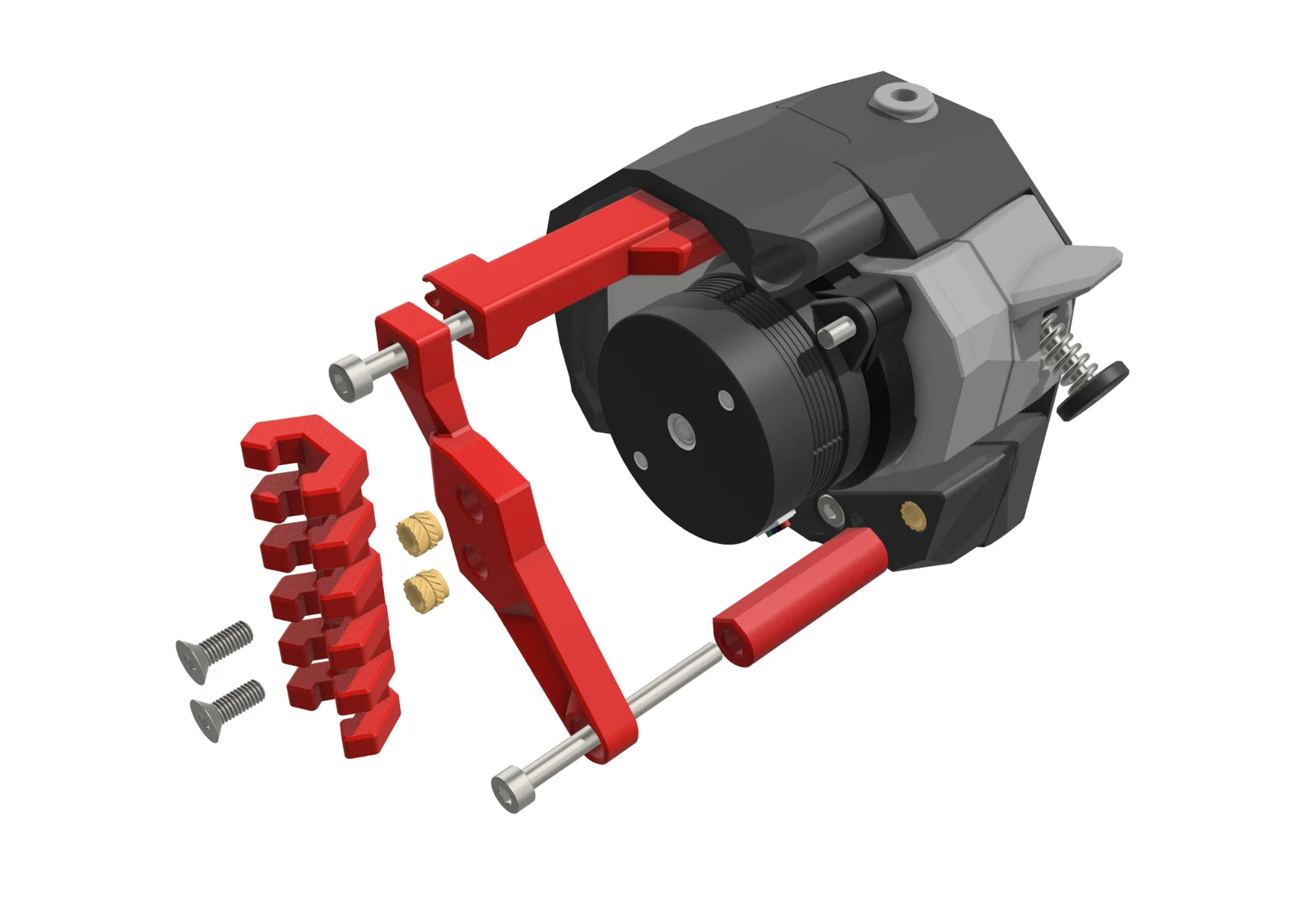

HƯỚNG DẪN LẮP RÁP (EXPLODED VIEW)

Mẫu này dùng kèm rất hợp với

HƯỚNG DẪN IN

Dưới đây là các thông số in bạn nên theo để tăng khả năng in thành công:

QUY TRÌNH IN 3D

FDM

KIỂU INFILL

Grid, Gyroid, Honeycomb, Triangle hoặc Cubic

VẬT LIỆU

ASA, ASA-CF, ABS, ABS-CF

TỶ LỆ INFILL

40%

CHIỀU CAO LỚP (LAYER HEIGHT)

Khuyến nghị: 0.2mm

SỐ LỚP THÀNH (WALL COUNT)

Khuyến nghị: 4

SỐ LỚP ĐẶC TOP/BOTTOM

Khuyến nghị: 5

EXTRUSION WIDTH

Ép (forced) 0.4mm

Ghi chú khi in:

• Giữ hướng đặt (orientation) trên bàn in đúng như trong file STL.

Quy ước đặt tên file cho chi tiết in:

Các chi tiết dùng quy ước đặt tên như sau:

• MÀU NHẤN (ACCENT COLOR) — File có thêm “[a]” ở đầu tên STL nếu chi tiết đó được thiết kế để in bằng màu nhấn.
• SỐ LƯỢNG CHI TIẾT — File có “x1” ở cuối tên STL. Con số thể hiện số lượng chi tiết giống nhau cần in.

CÁCH HỖ TRỢ DỰ ÁN

• Nhấn like và tải xuống file mẫu.
• Cân nhắc tham gia Iconic FAB Club trên Printables và nhận toàn bộ mẫu trả phí + manuals chỉ với một mức phí membership, từ $5.
