Quản lý cáp USB cho VW ID.3 - Bản cải tiến

Remix từ Quản lý cáp USB cho VW ID.3 Tác giả MaxGyver

Tác giả simboel_938467

Lượt tải
199
Lượt thích
31
Lượt coi
926

File 8 1,9 MB

  • ID3_USB_Cable_Guide_-_UpsideDown_-_Holes_Right_Aligned_v1.1_1776803609.stlSTL · 112,4 KB
  • ID3_USB_Cable_Guide_-_UpsideDown_-_Holes_Center_Aligned_v1.1_1776803610.stlSTL · 112,4 KB
  • ID3_USB_Cable_Guide_-_UpsideDown_v1.1_1776803611.stepSTEP · 36,2 KB
  • ID3_USB_Cable_Guide_-_Holes_Right_Aligned_v1.1_1776803612.stlSTL · 134,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Một mẫu cable guide được “over-engineer” cho cáp USB, có nhiều phiên bản và lắp kiểu bấm ngàm (snap) vào đúng vị trí.

Cái này giúp luồn cáp USB ra khỏi

Changelog

Version

Description

initial

06.08.2024

v1.1

07.08.2024

  • Sửa sai offset cho các lỗ canh phải
  • Tăng chiều dài model (trục Y) để đỡ khu vực lỗ tốt hơn
  • Thêm các phiên bản UpsideDown để in phần nhìn thấy úp xuống mặt bàn in

Cách in

Thiết lập in

Nên dùng PETG hoặc vật liệu tương tự để chịu nhiệt, vì món này dùng trong xe và nhiệt độ có thể dễ lên tới 50 °C.

Nhớ dùng support cho biến thể upside down.

In layer height 0.10 để được kết quả đẹp nhất.

Dùng filament đen mờ (mình dùng filament đen loại thường, nhưng hơi bị “bóng” quá). Mình sẽ in lại bằng filament khác rồi cập nhật hình.

Standard vs. Upside down

Bản standard sẽ được in với mặt đáy của model (hướng về phía đáy của cụm center console) nằm trên mặt bàn in. Tùy khả năng máy in của bạn, lớp top layer có thể nhìn sẽ “lạ”.

Vì vậy, từ v1.1 mình đã thêm các bản upside down — các bản này sẽ được in với mặt phía người lái của model nằm trên mặt bàn in.

Dưới đây là hình so sánh — bạn chọn theo gu của mình:

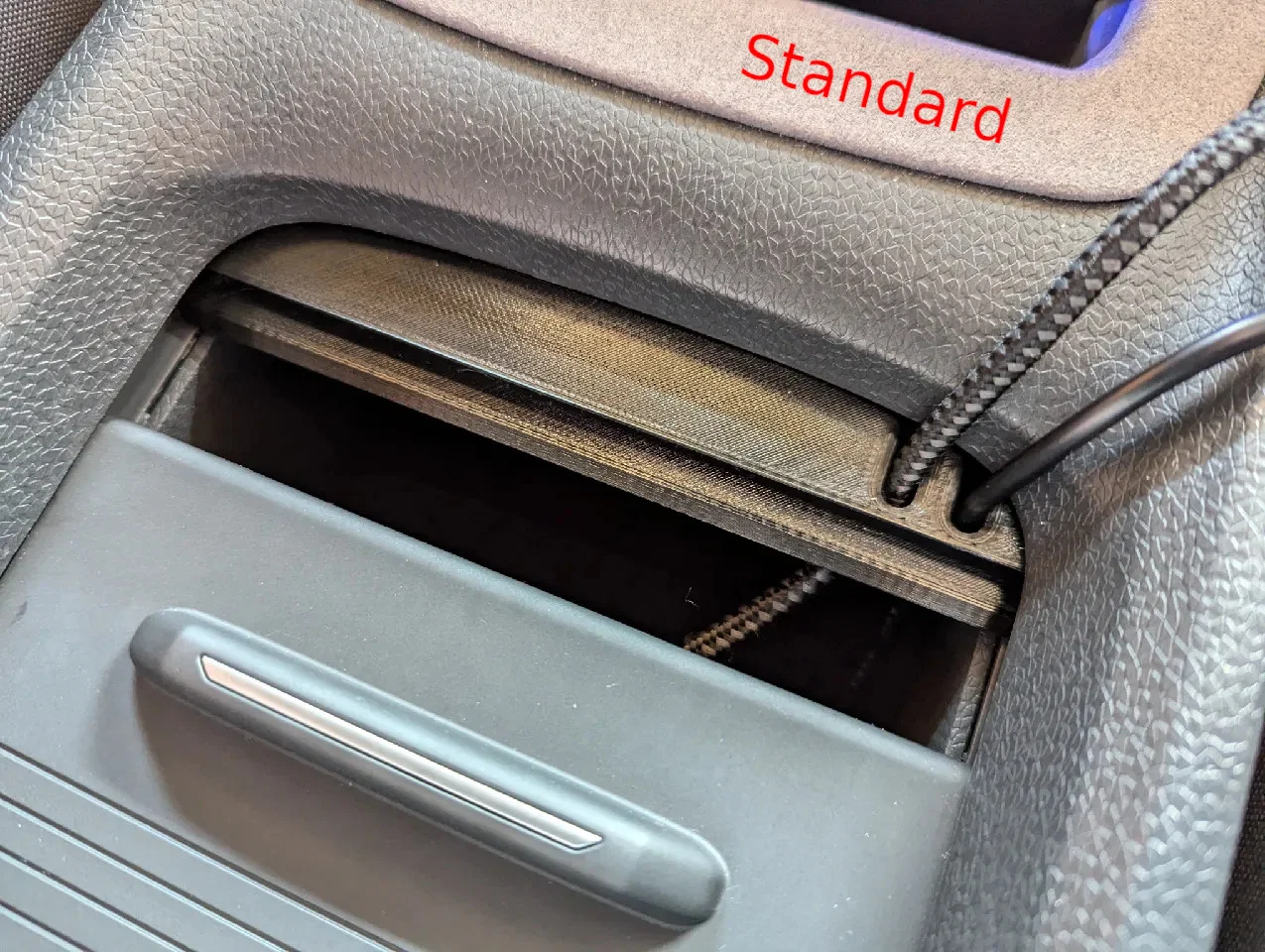

Standard

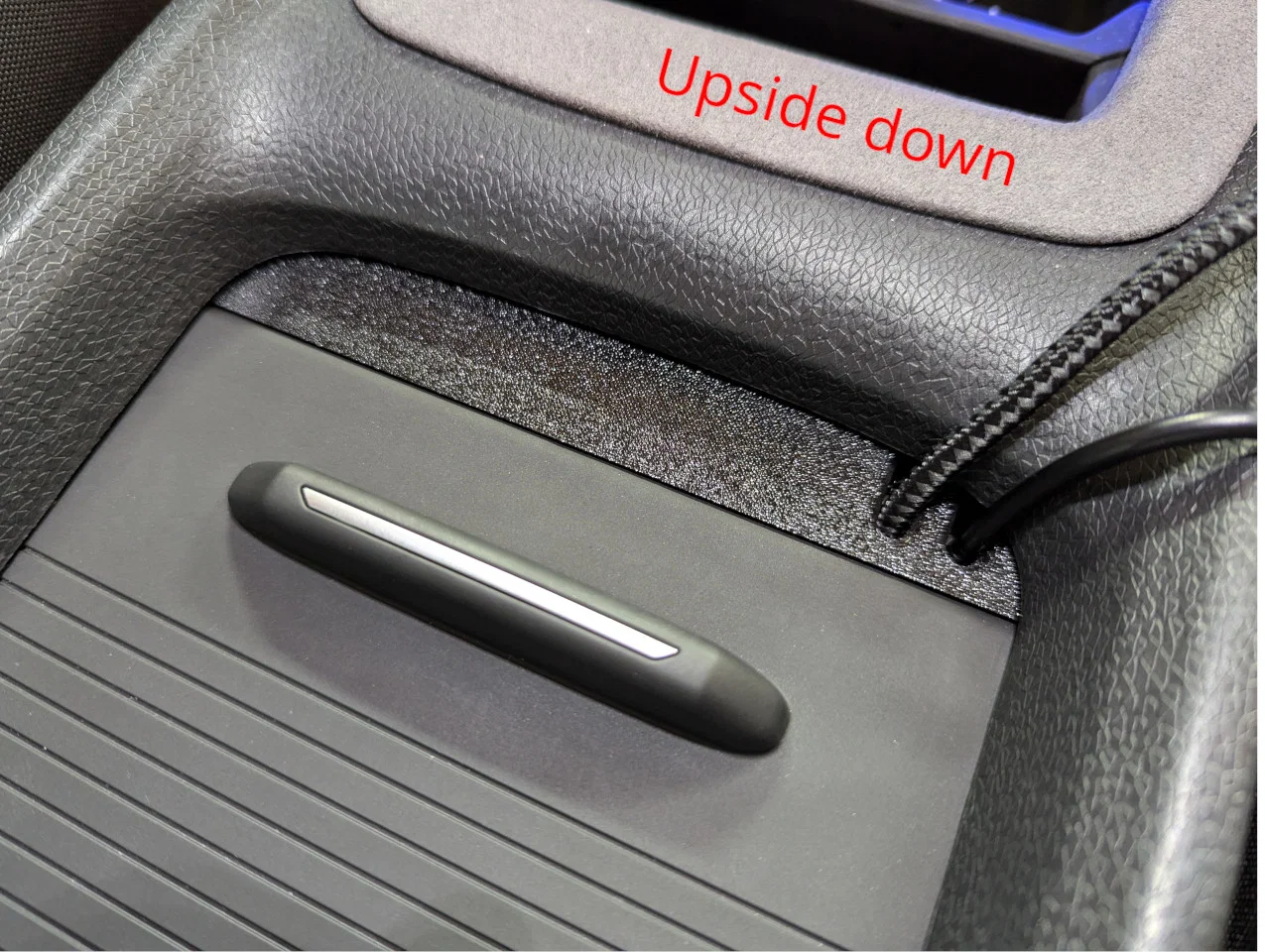

Upside down

Lỗ canh phải (Right aligned holes)

Các lỗ (đường kính 4.5 mm) được canh về bên phải. Đây là kiểu như mẫu in bạn thấy trong hình phía trên.

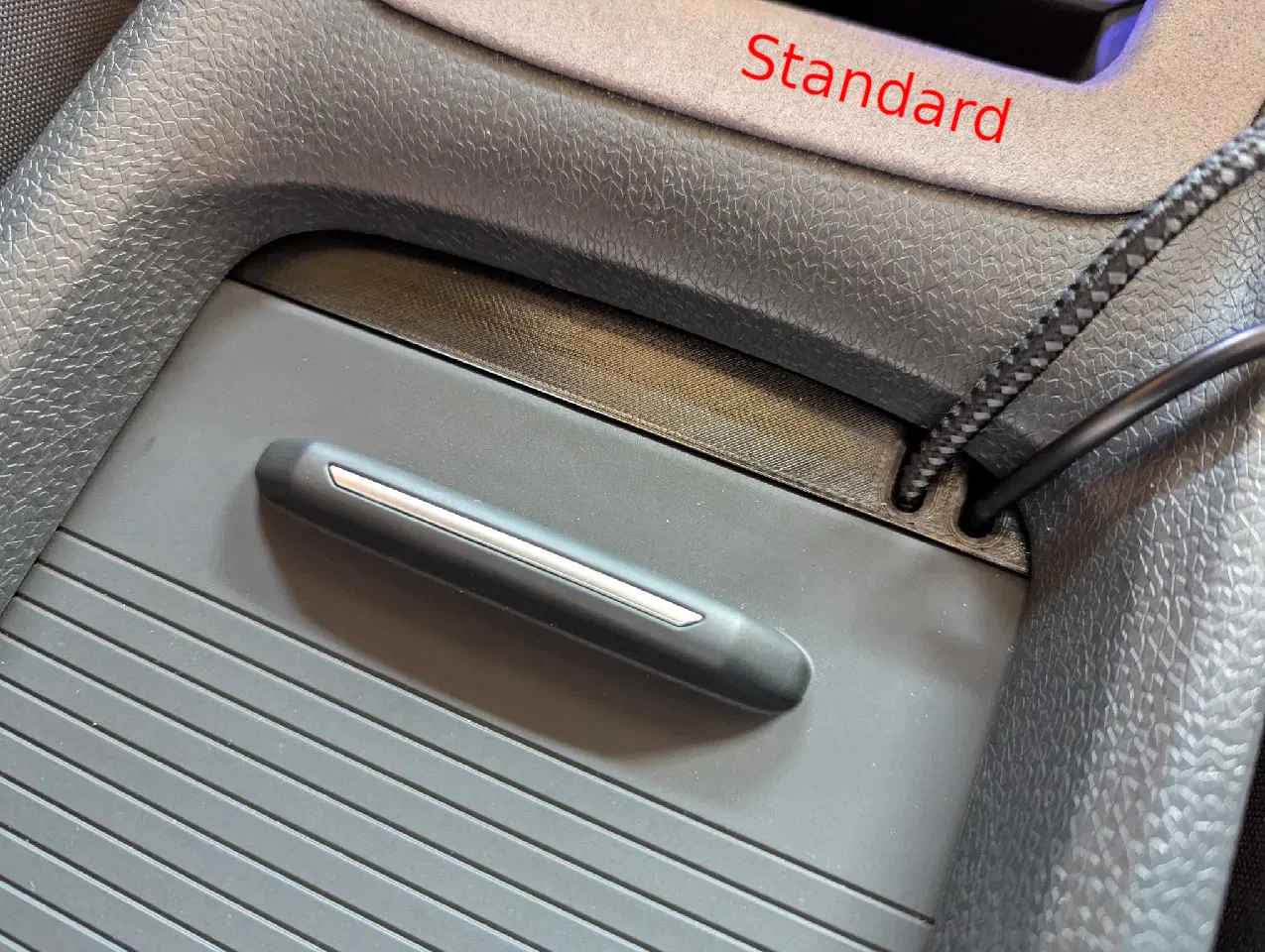

Standard

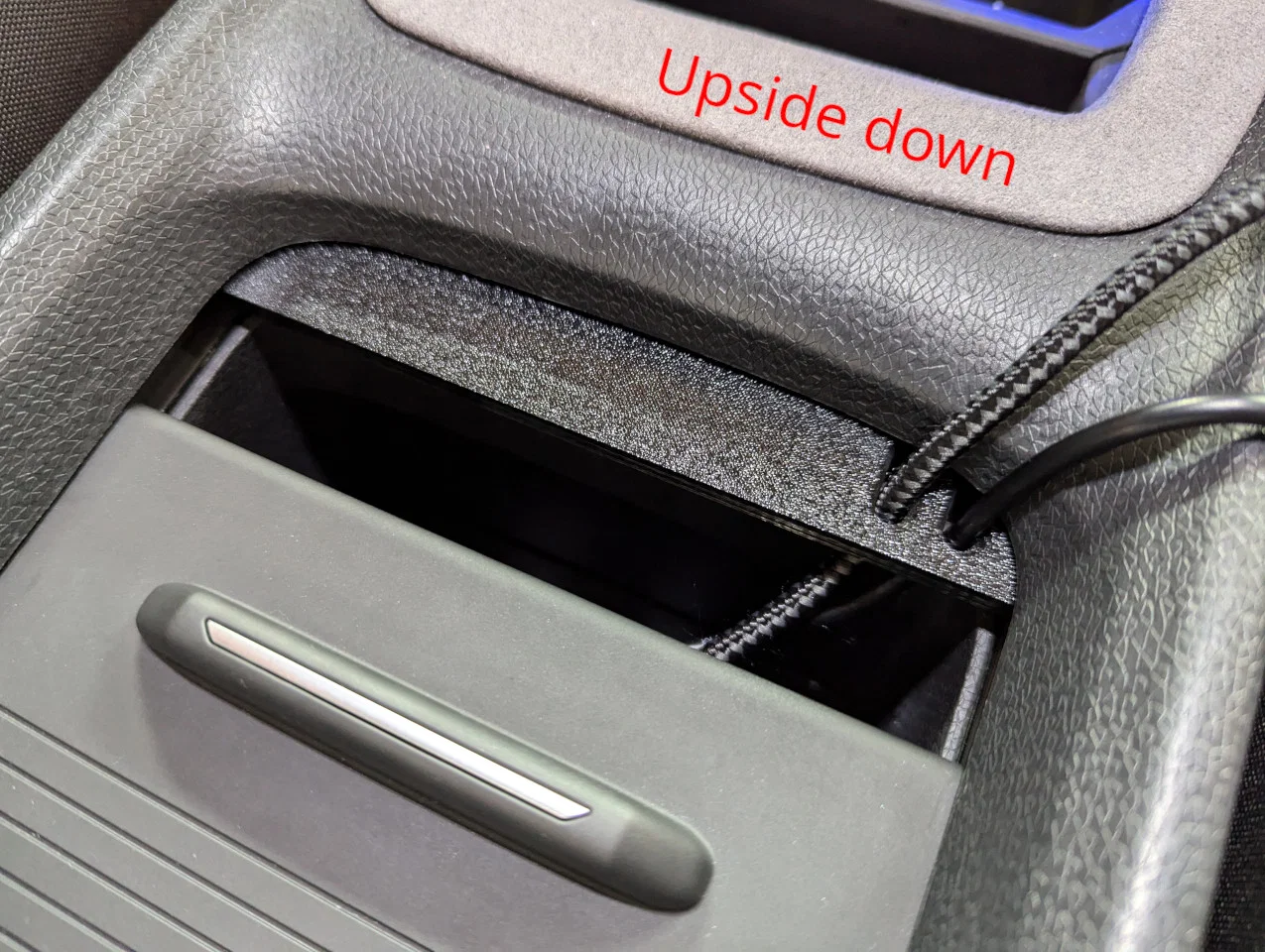

Upside down

Lỗ canh giữa (Center aligned holes)

Các lỗ (đường kính 4.5 mm) được canh vào giữa model.

Standard

Upside down

Tùy chỉnh lỗ (Custom holes)

Không ưng lỗ (quá to, quá nhỏ, sai vị trí)?

Cứ dùng file STEP rồi chỉnh theo ý bạn.
Khi nhìn từ trên xuống, tạo các lỗ với một khoảng offset tính từ phần dưới của cơ chế ngàm (snap-mechanism) như trong hình. Gần mép thì dùng 5mm. Gần giữa có thể giảm xuống khoảng 3mm.

Cách lắp

Làm theo như hình bên dưới. Với bản Standard, nhớ để mặt phẳng lớn quay xuống dưới. Xoay khoảng ~45° rồi trượt vào đúng vị trí. Sau đó chỉ cần nhấn ở phía trên.

Bản in sẽ tách vào vị trí (nghe tiếng click). Dĩ nhiên là nhớ luồn cáp vào các lỗ trước đã nhé :)
