Kẹp treo ống PEX 3/4" (PEX tubing hanger/clamp)

Tác giả Hemi345_225777

Lượt tải
379
Lượt thích
59
Lượt coi
2.245
Bản remix
1

File 5 4,4 MB

  • Pex-Closed-HC_1776803361.stlSTL · 936,4 KB
  • Pex-Open-HC_1776803362.stlSTL · 827 KB
  • Pex-Closed_1776803363.stlSTL · 889,5 KB
  • Pex-Open_1776803364.stlSTL · 780,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

Mình có lắp một ít ống 3/4" PEX-a cho phòng tắm tầng hầm mới và quầy wet bar. Mình muốn có cách dễ để phân biệt đường nước nóng và lạnh khi dùng PEX màu trắng, đồng thời giữ cho các ống thẳng hàng, song song nhìn cho gọn. Ừ thì mình hoàn toàn có thể viết “Hot” và “Cold” lên ống rồi mua hanger ở mấy cửa hàng vật liệu xây dựng, nhưng làm vậy thì còn gì vui nữa?

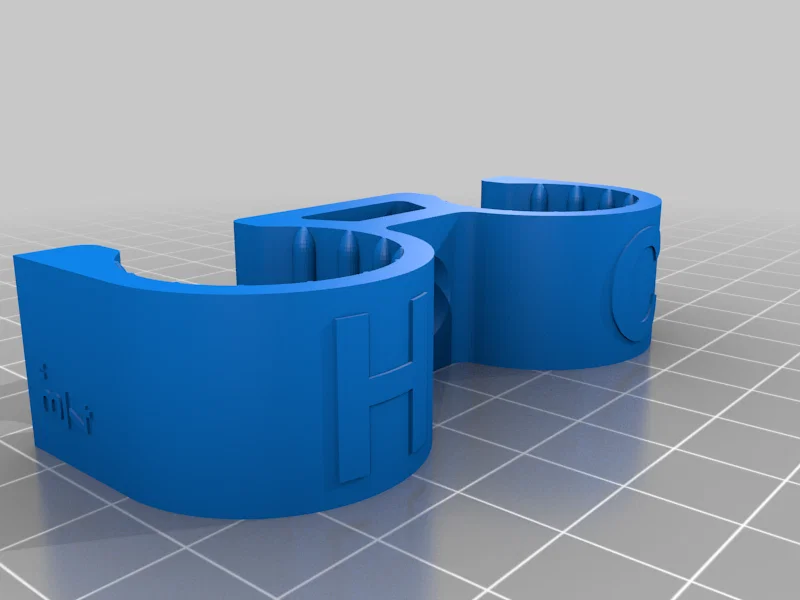

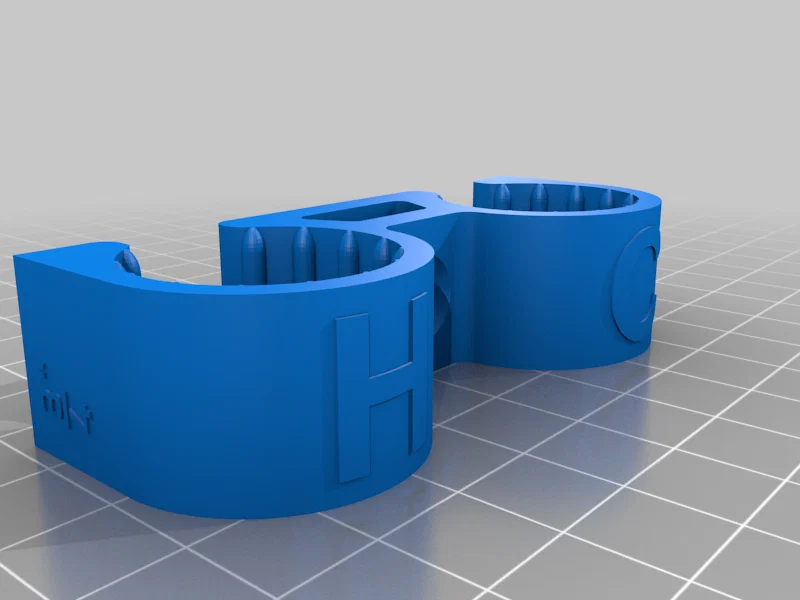

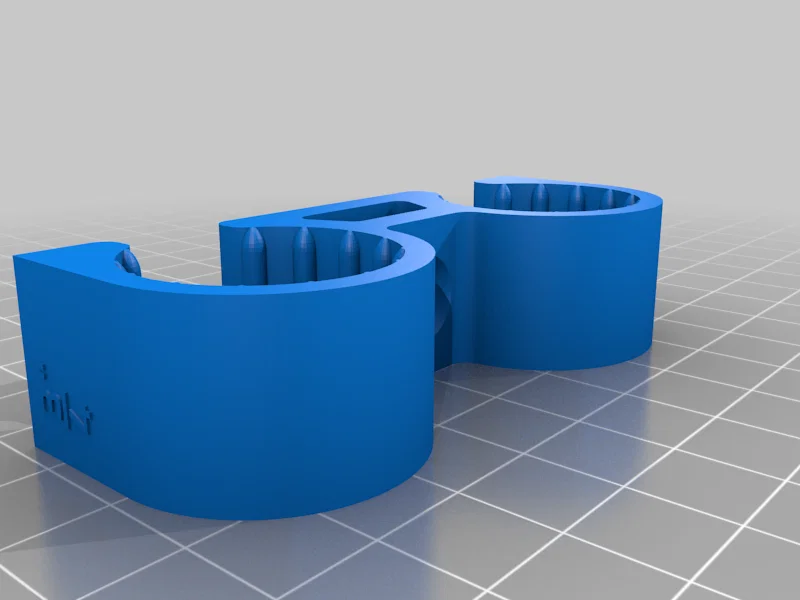

Có kèm 2 kiểu thiết kế clamp. Một kiểu clamp mở hơn để dùng khi in bằng filament cứng như PLA (ít flex nên khó búng/“snap” qua ống). Kiểu clamp khép hơn dùng được với các filament mềm hơn chút như PETG. Với mỗi kiểu clamp, có một bản có chữ “H” và “C” để nhận biết Hot và Cold, và một bản không có chữ. Cả hai kiểu đều giúp cách ly ống PEX khỏi khung (framing) và có các “nubs” (thuật ngữ kỹ thuật) để giúp ống êm hơn khi giãn nở/co lại.

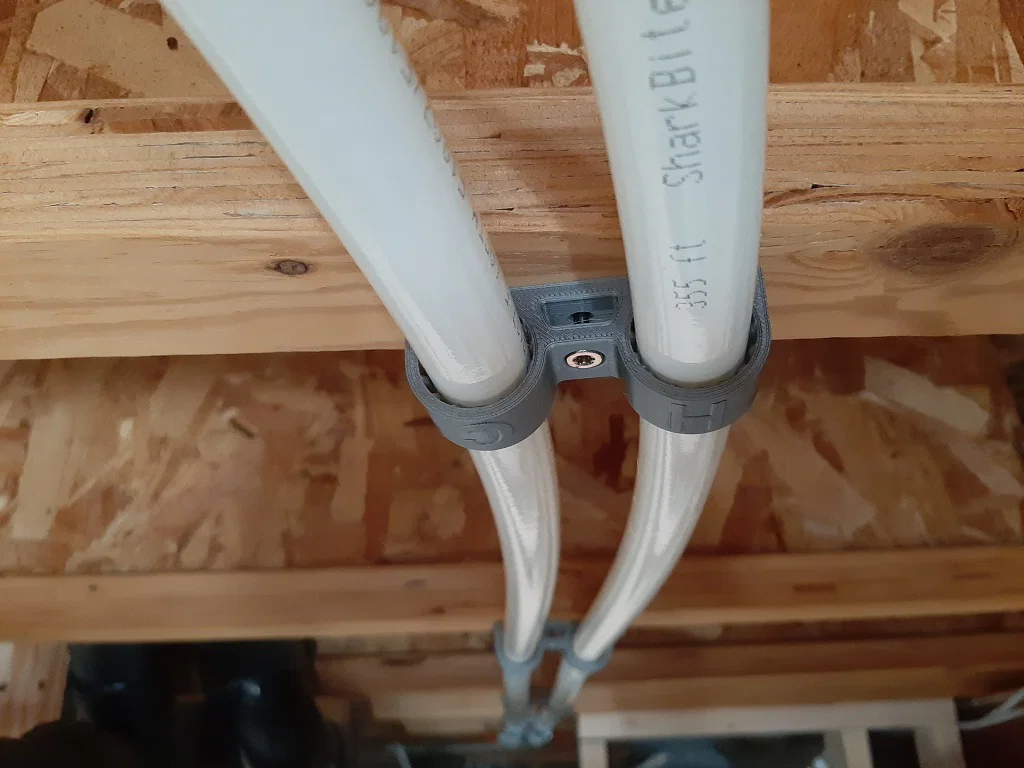

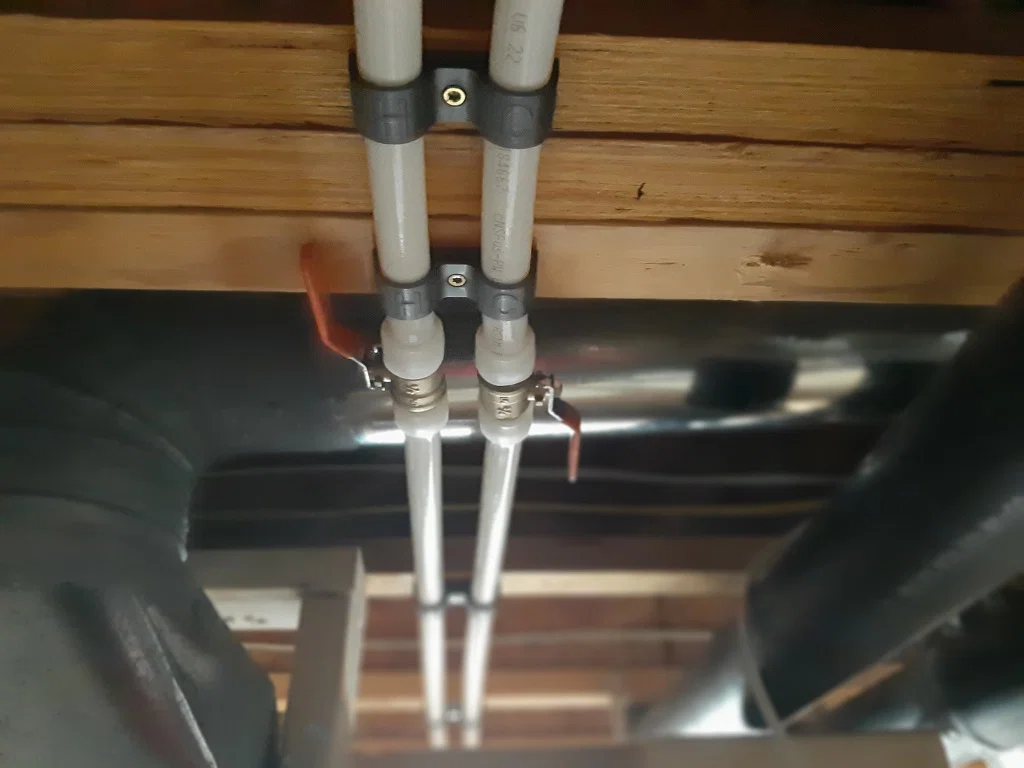

Dùng vít xây dựng hoặc vít sheetrock cỡ #9 để bắt vào stud hoặc floor joist như mình làm trong hình.

Printer Brand:

Creality

Printer:

Ender 3 Pro

Rafts:

Không quan trọng

Supports:

Không

Resolution:

0.16

Infill:

30% adaptive cubic

Filament: Duramic PETG Silver

Notes:

In kiểu clamp mở thì gần như filament nào cũng được: PLA, PETG, v.v.

Kiểu clamp khép hơn sẽ cần in bằng filament mềm hơn, trừ khi bạn luồn ống qua trước khi làm các mối nối. PETG mình dùng đủ mềm để hai “hàm” clamp banh ra và trượt qua ống.

Post-Printing

Búng (snap) clamp vào ống rồi dùng vít để cố định vào vật liệu khung.

How I Designed This

Thiết kế bằng Fusion360. Có kèm file .step nếu bạn muốn chỉnh sửa.
