Ngàm gắn bút vẽ cho máy in Prusa MINI (Plotter bracket)

Bạn đã bao giờ nghĩ đến việc biến chiếc máy in 3D Prusa MINI của mình thành một chiếc máy vẽ tự động (plotter) chuyên nghiệp chưa? Với mô hình ngàm gắn bút (Plotter bracket) được thiết kế đặc biệt này, bạn có thể dễ dàng gắn một chiếc bút bi hoặc bút vẽ lên đầu in để máy tự động phác thảo các hình vẽ, họa tiết hay sơ đồ phức tạp ngay trên mặt giấy. Đây là một cách cực kỳ thú vị để khai thác tối đa khả năng của máy in 3D ngoài việc chỉ tạo ra các vật thể nhựa thông thường.

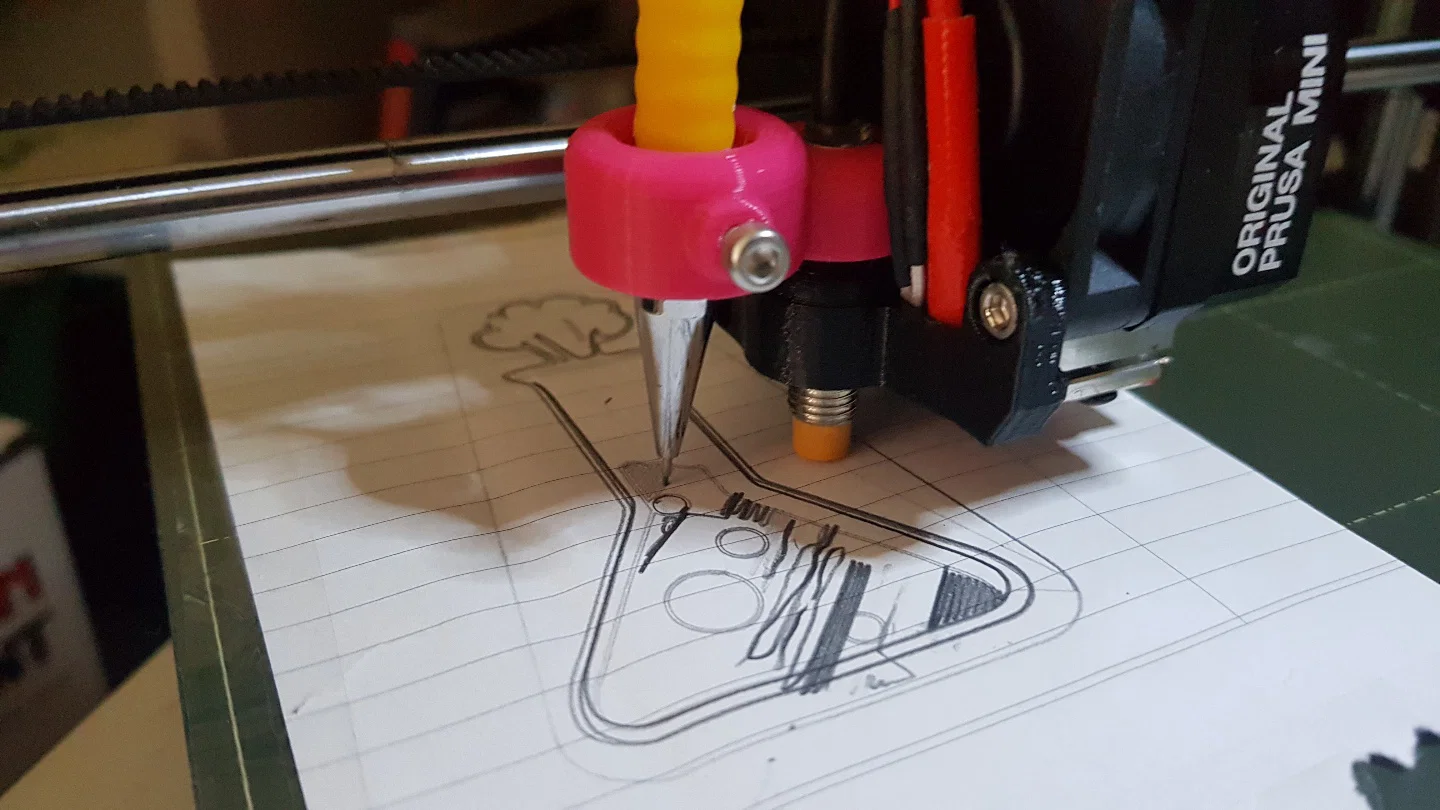

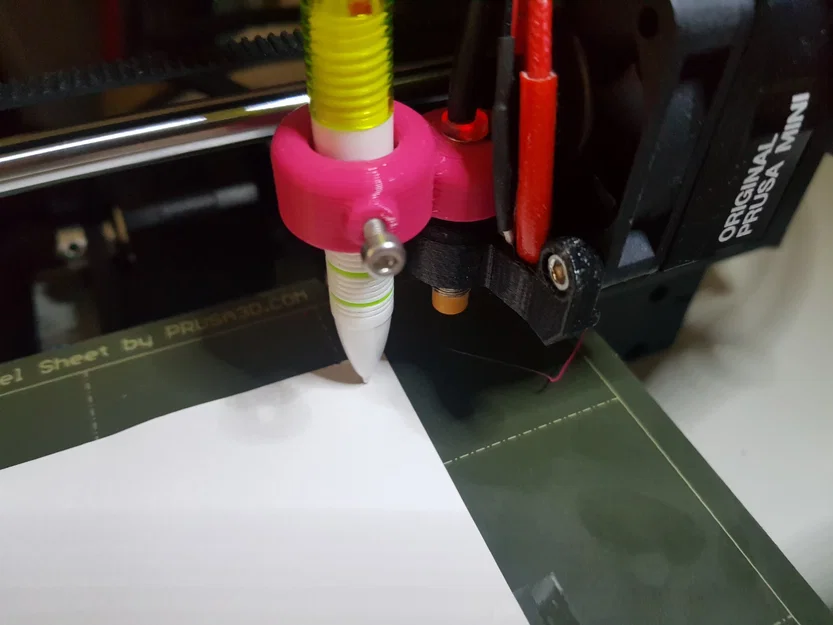

Thiết kế của ngàm này rất tinh gọn, ôm sát vào đầu in mà không làm cản trở quá trình vận hành của các linh kiện khác như cảm biến Pinda. Để sử dụng, bạn chỉ cần in mô hình này, sau đó cố định bút vào vị trí đã được thiết kế sẵn. Bằng cách sử dụng các file G-code được lập trình cho việc di chuyển 2D, đầu in sẽ điều khiển chiếc bút di chuyển chính xác theo thiết kế mà bạn mong muốn, mang lại trải nghiệm thủ công đầy tính sáng tạo và nghệ thuật trên trang giấy thật.

Việc lắp đặt ngàm vô cùng đơn giản, giúp bạn thay đổi trạng thái từ in 3D sang vẽ kỹ thuật chỉ trong vài phút. Phụ kiện này không chỉ dành cho những người yêu thích kỹ thuật mà còn là công cụ hỗ trợ tuyệt vời cho giáo dục, giúp học sinh quan sát trực quan quá trình máy CNC hoạt động theo tọa độ X-Y.

Các thông tin kỹ thuật và lưu ý khi in 3D:

• Vật liệu đề xuất: Nên dùng PLA hoặc PETG để đảm bảo độ cứng cáp và chính xác cho ngàm khi kẹp bút.

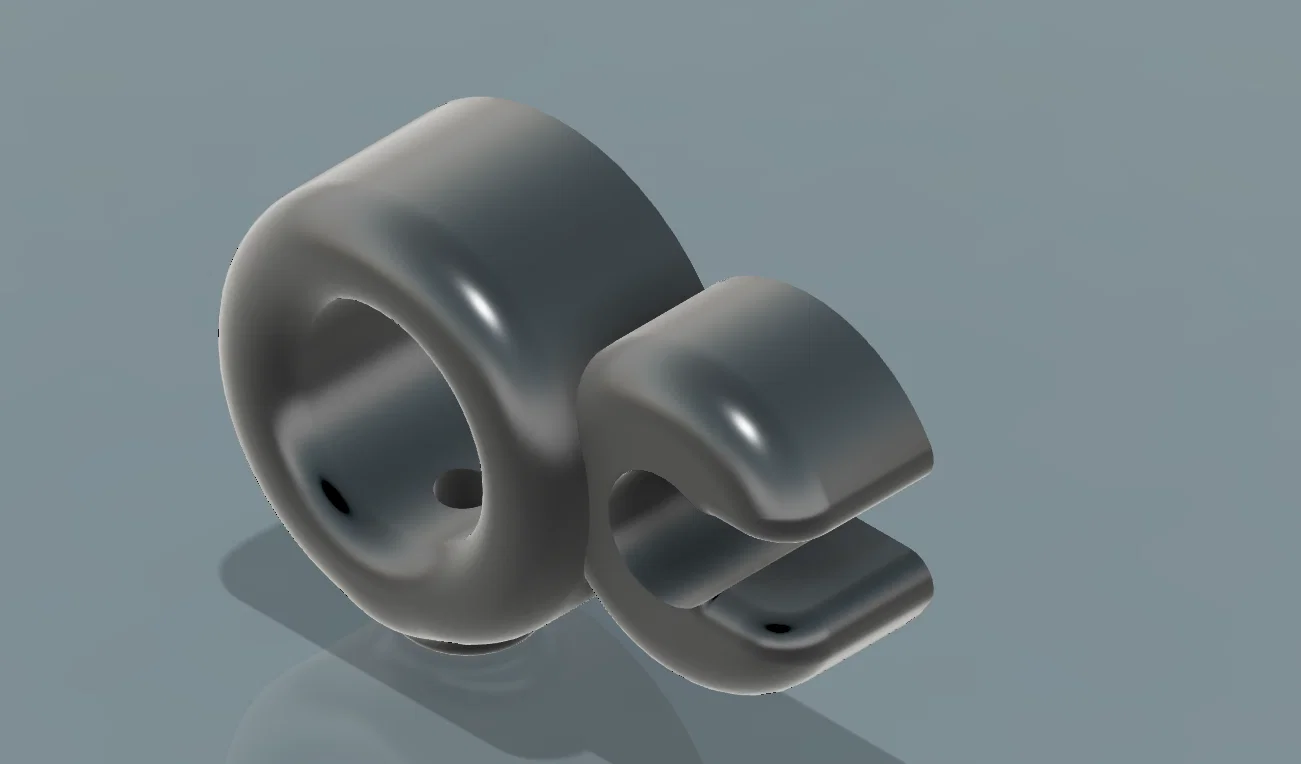

• Thông số kỹ thuật: Lỗ gắn bút có bán kính 6mm, lỗ cho cảm biến Pinda là 3.35mm và sử dụng bu lông M3x12 để cố định.

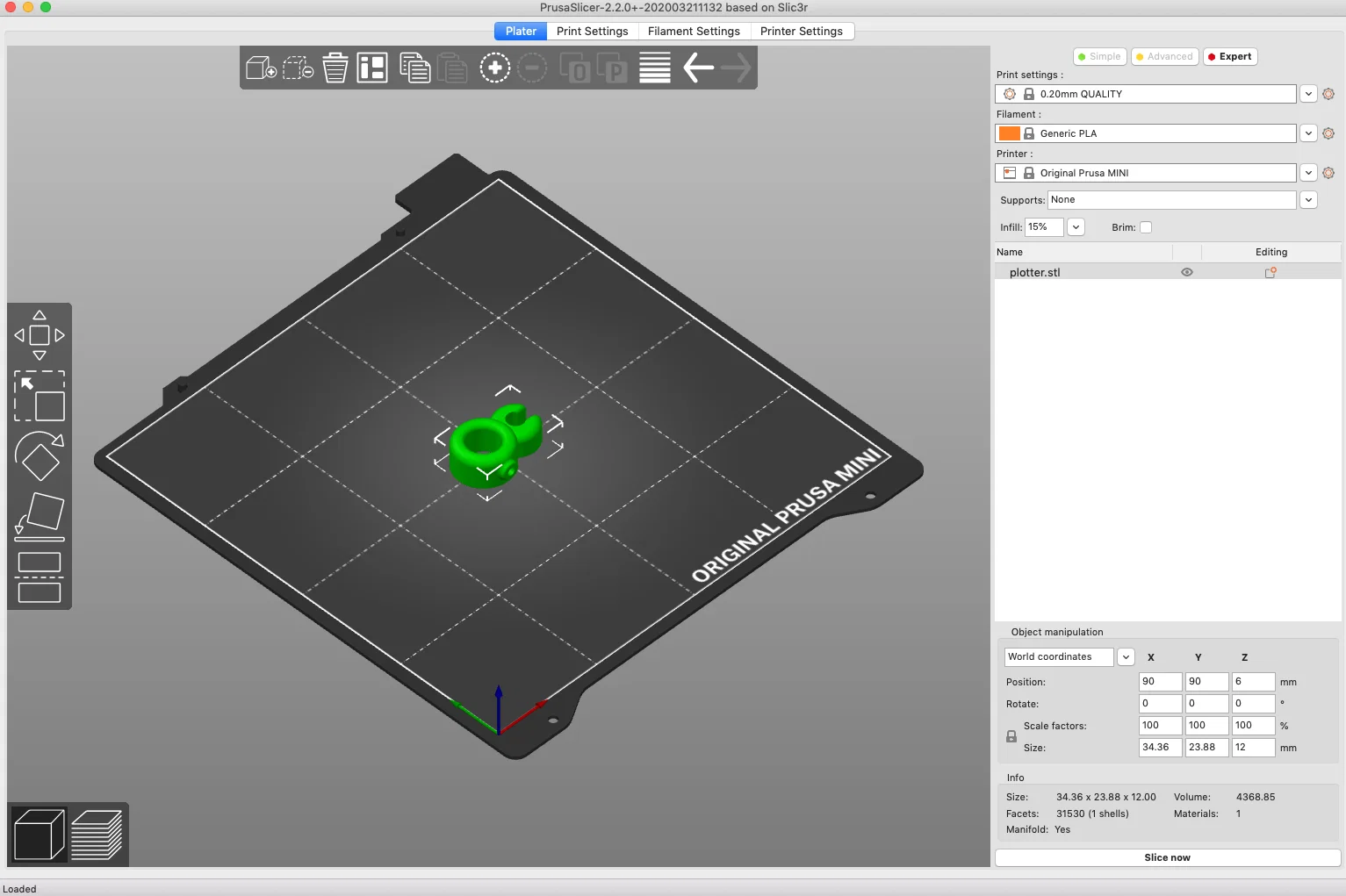

• Cài đặt in: Bạn nên in với độ dày lớp (layer height) khoảng 0.2mm để đảm bảo các chi tiết lỗ bu lông và khớp nối được chính xác, tránh sai số khi lắp đặt.
• Độ bền: Nên sử dụng in-fill khoảng 15-20% là đủ cứng cáp, không cần quá đặc để tiết kiệm thời gian in.
• Lưu ý: Hãy đảm bảo bút được kẹp chắc chắn nhưng không quá chặt làm biến dạng ngàm, đồng thời kiểm tra kỹ khoảng cách đầu bút để tránh làm trầy xước bề mặt bàn in hoặc làm hư hỏng đầu phun.
• Ứng dụng: Phù hợp để vẽ tranh đơn nét, tạo sơ đồ mạch điện hoặc vẽ các họa tiết trang trí thủ công độc đáo.

Đây thực sự là một nâng cấp nhỏ nhưng mang lại giá trị sử dụng cực kỳ lớn cho cộng đồng chơi Prusa MINI.
