Ngàm ghi-đông quarter-turn Garmin/Wahoo (Yet Another) cho xe đạp
Mẫu ngàm (mount) Garmin/Wahoo quarter-turn dạng print-in-place, tối ưu cho MTB và cũng dùng được road bike. In không cần supports, interface tách nhiều phần để bền và dễ in. Dùng ốc M3 (khoảng 8mm) + ê-cu.
Mô tả

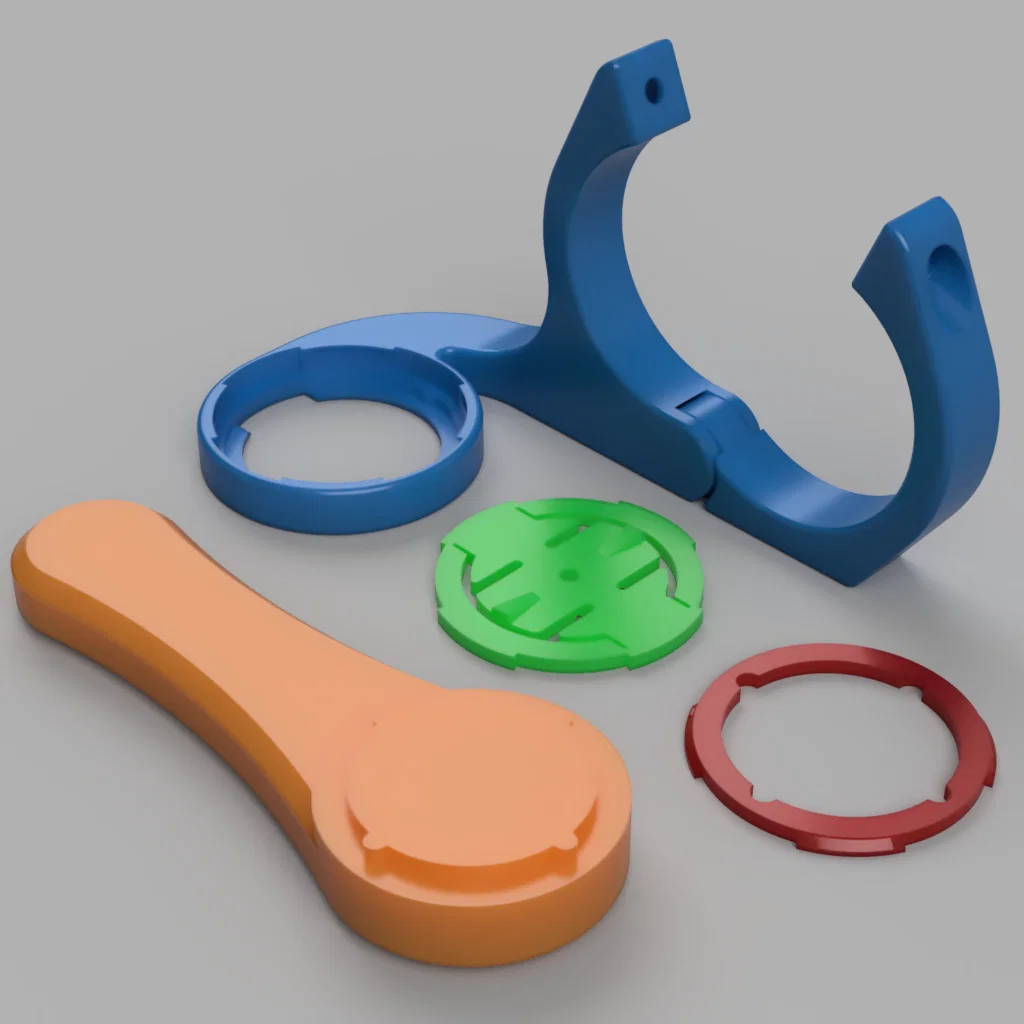

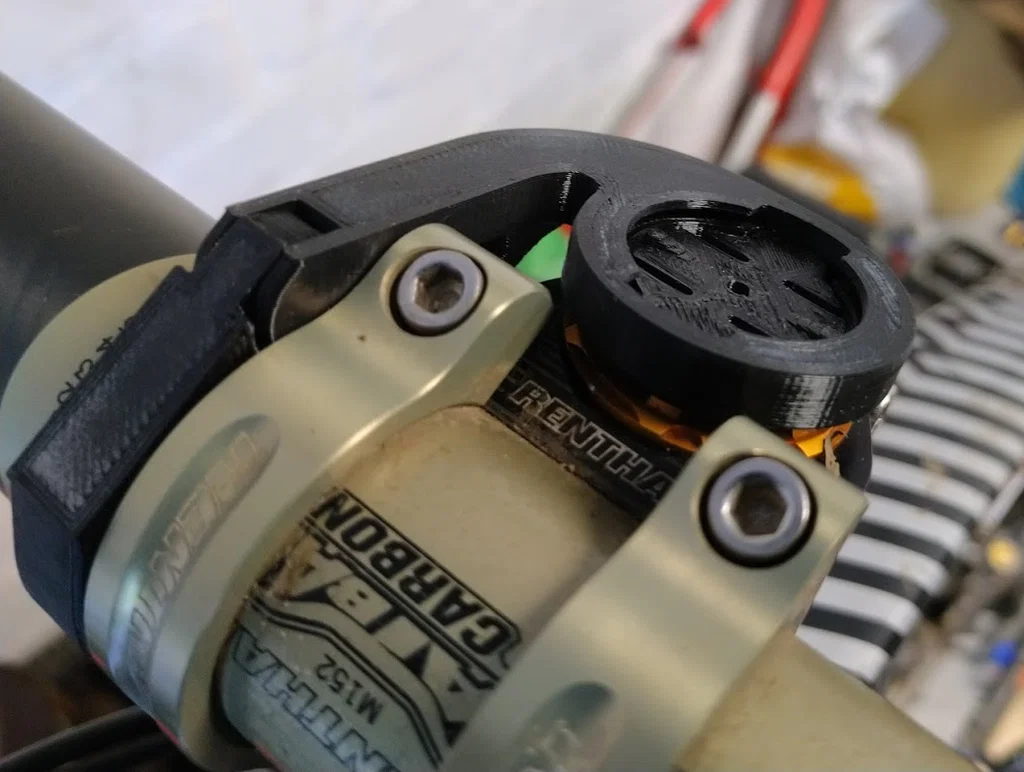

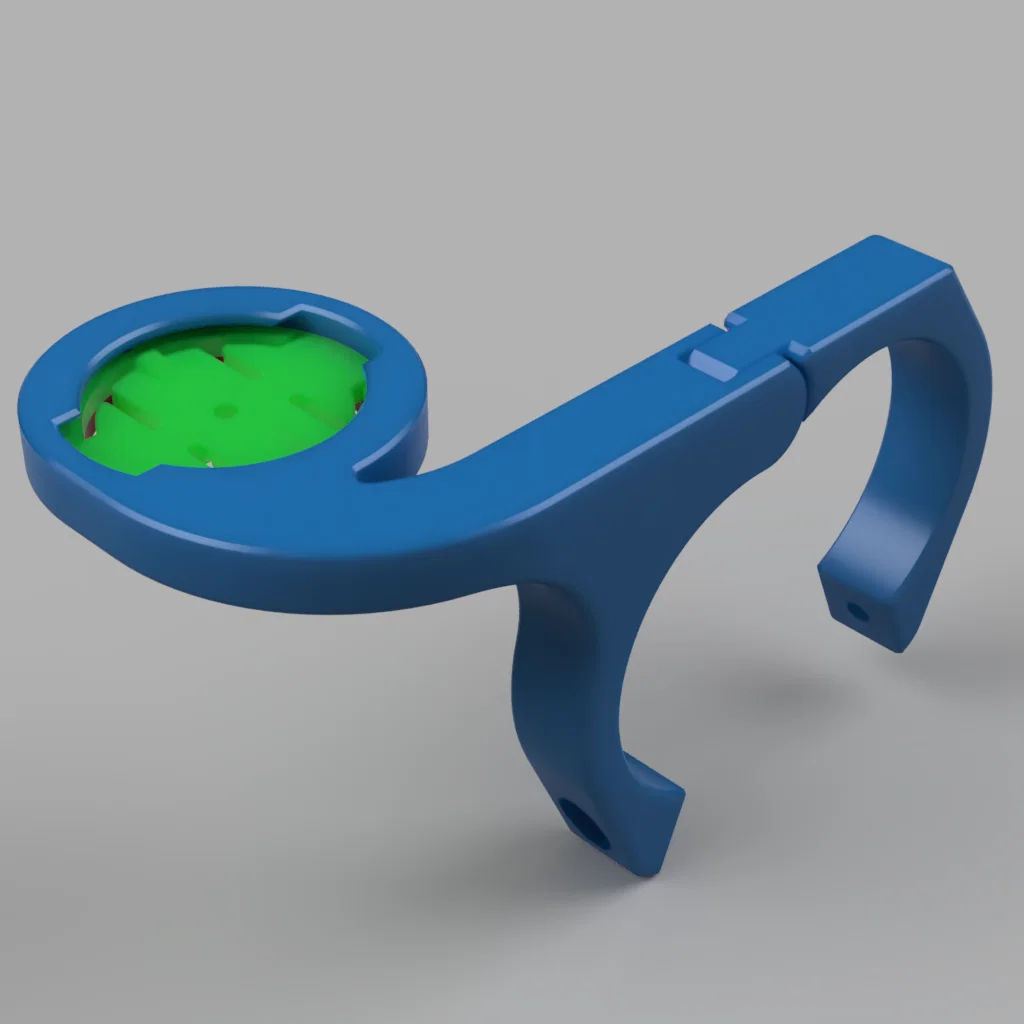

Thêm một cái ngàm (bracket) Garmin nữa, lần này thiết kế hướng tới xe MTB. Phần kẹp (clamp) có thể print-in-place, không cần supports. Phần interface thì tách thành nhiều mảnh để bền hơn và dễ in hơn, cũng không cần supports. Bạn sẽ cần một con ốc M3 cap screw (tầm 8mm) và ê-cu để siết kẹp. Mình có up nhiều kích cỡ khác nhau (hura CAD tham số). Mình đang dùng bản 35x35 và 31.8x50, lần lượt cho MTB và road bike. Cách lắp phần interface như sau:
UPDATE (11/11/21): Gần đây mình bị gãy một cái — trớ trêu là gãy ở phần kẹp vào ghi-đông, chứ không phải phần interface Garmin. Vì vậy mình cập nhật: làm phần kẹp dày hơn chút và chỉnh lại biên dạng của mấy chi tiết giữ ê-cu. Mình cũng bỏ cái lỗ đó vì nó phá tính tham số của model; ở vài kích cỡ Fusion bị “rối” luôn. Nó cũng góp phần vào lỗi gãy mình gặp và tạo overhang dốc ở một số bản dài; mà đã không hữu dụng mấy thì giữ lại cũng vô lý. Cuối cùng, mình nới dung sai ở bản lề kẹp một chút vì có người than không bẻ/nhả ra được.
UPDATE (11/12/21): Sau khi cán ổ gà mạnh, mình làm nứt cái mount road bike ở khu vực chỗ tay đòn gặp interface Garmin, nên mình làm dày chỗ này thêm chút. Bản đó in bằng PETG, theo kinh nghiệm của mình thì PETG dễ nứt nên có khi in PLA sẽ ổn, nhưng dày thêm chút cũng không hại gì. Mình cũng chỉnh nhẹ vài kích thước ở lò xo và vòng khóa về bội số của 0.4mm để in đẹp hơn.
UPDATE (21/05/22): Nới rộng khe tách của clamp một chút vì có người báo bị khó kẹp chặt vào ghi-đông.
UPDATE (29/01/23): Thêm các biến thể với interface xoay 90 độ, để hợp với máy tính Wahoo (hy vọng vậy, mình không có cái nào để test).
UPDATE (02/04/23): Theo phản hồi, mình cập nhật các bản Wahoo để (hy vọng) hoạt động tốt hơn. Về cơ bản là mình làm rộng miệng mở và mirror phần clamp.
UPDATE (25/04/23): Chỉnh một vài dung sai và kích thước để tăng độ bền cho phần pivot.
UPDATE (17/09/23): Tinh chỉnh và thay đổi dung sai nhiều chỗ, cải thiện tùy chọn Wahoo và độ “ăn/nhả” (snappiness) chung của interface.
UPDATE (07/09/24): Nhiều người cứ hỏi bản tay trái hay tay phải. Giờ đã thêm rồi.
