RC Hovercraft (Hovercraft điều khiển từ xa) in 3D

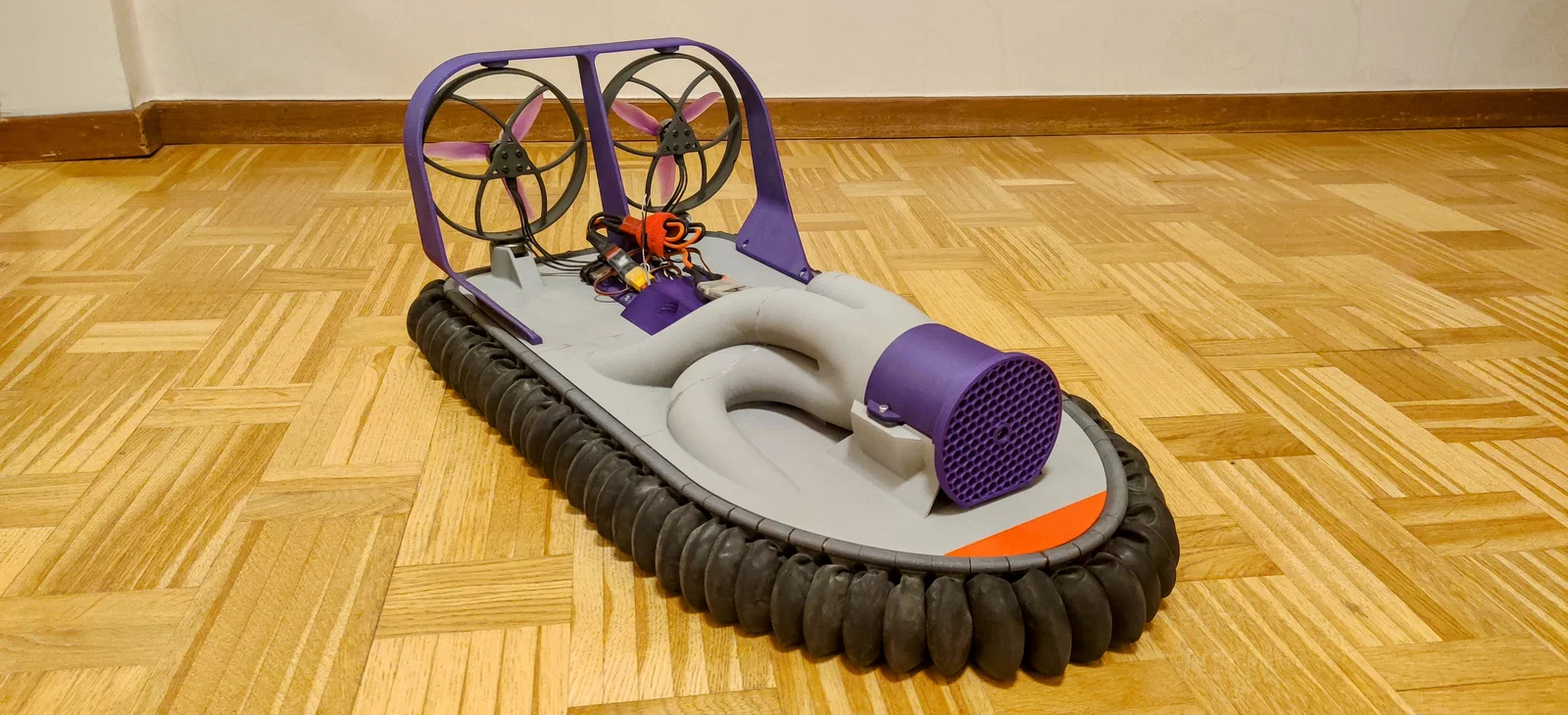

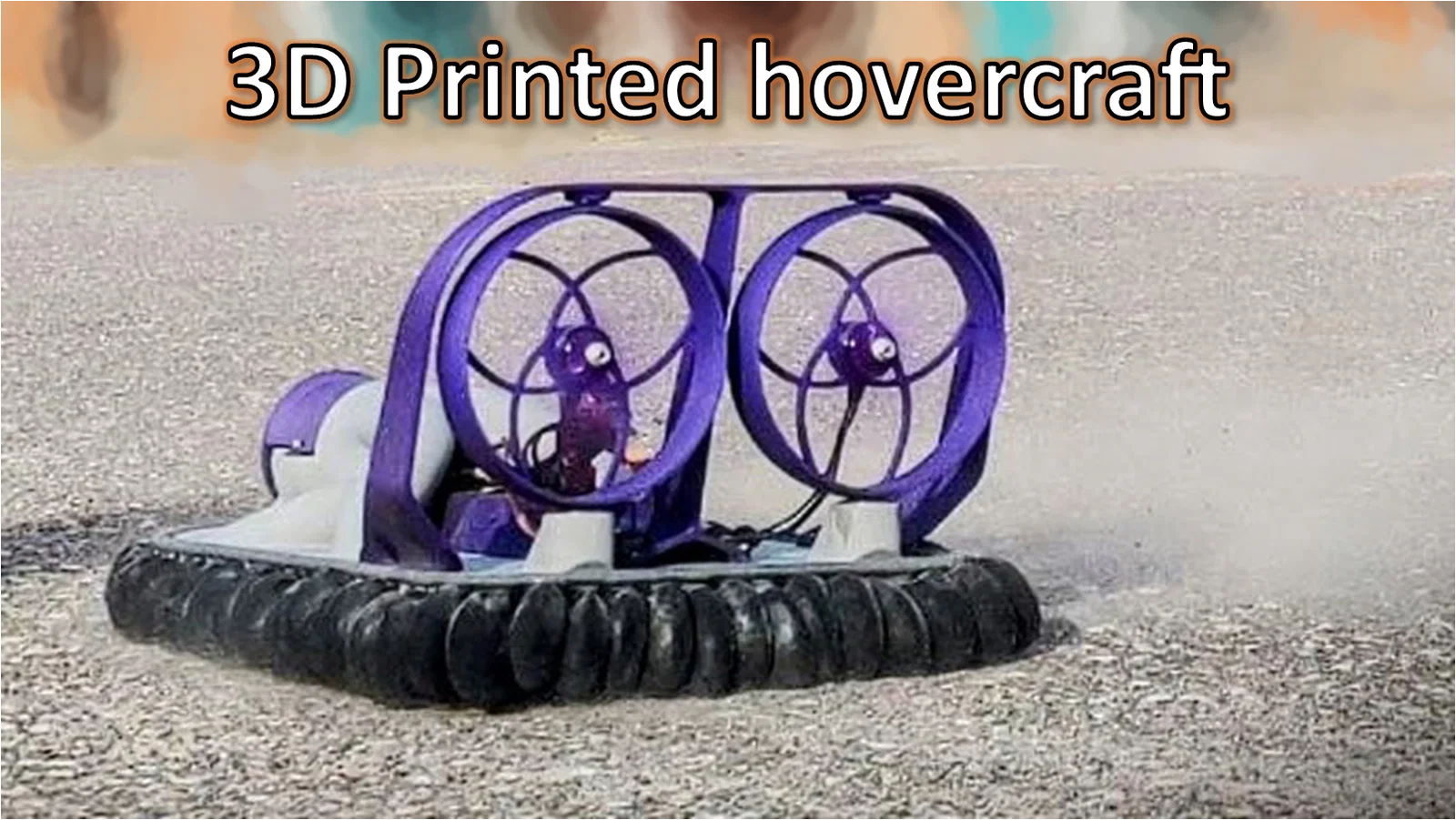

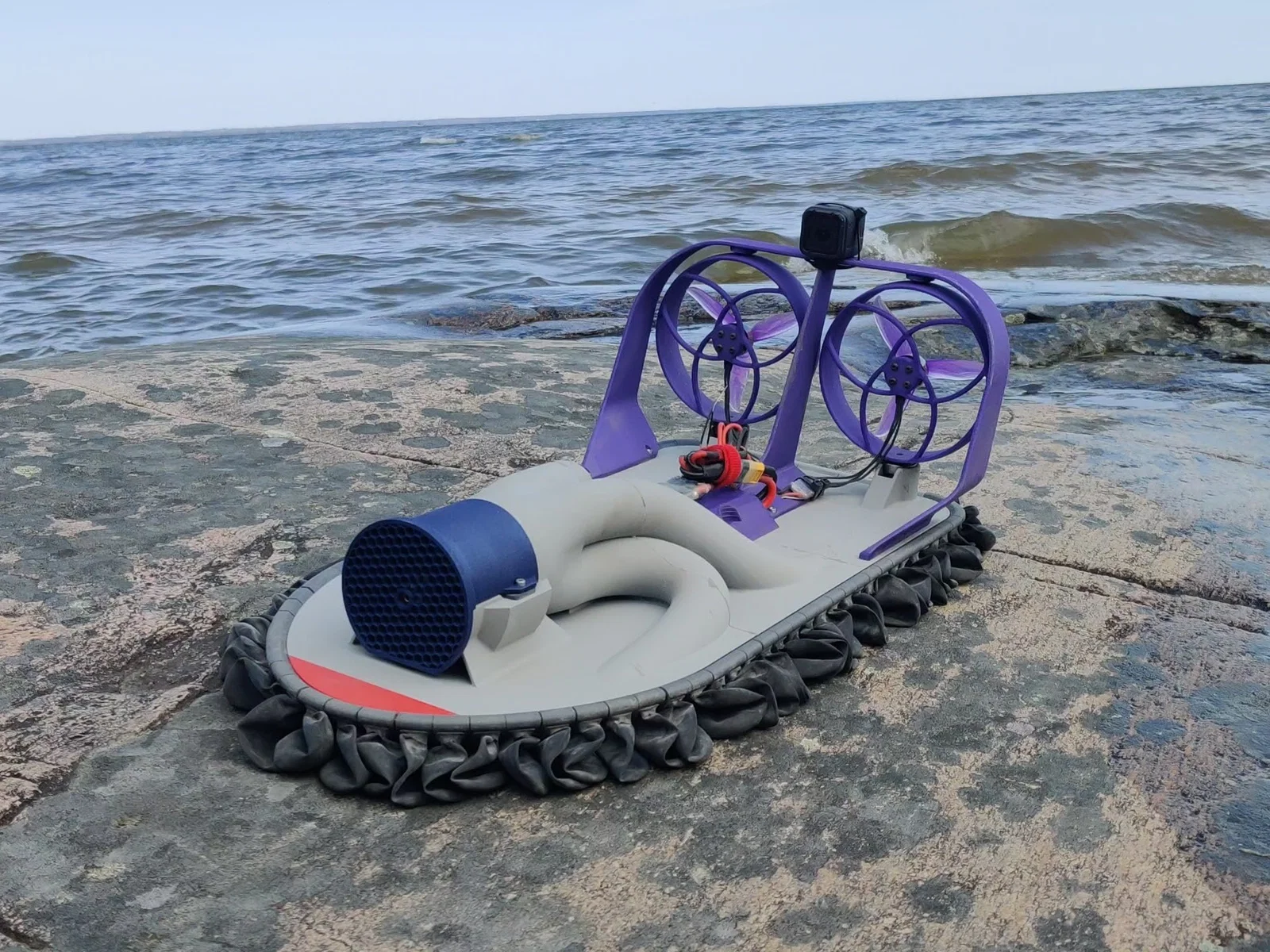

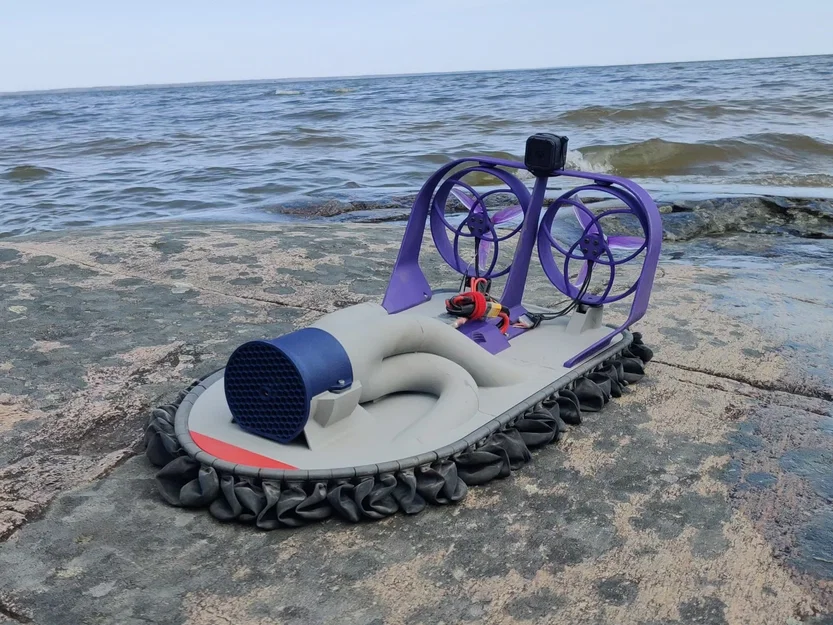

Đây là một chiếc hovercraft cỡ lớn, chạy nhanh và lanh lẹ, tương đối dễ in, gần như không cần support (≈50g support). Tất cả chi tiết đều được thiết kế để có thể in trên Ender 3 hoặc máy in kích thước tương đương. Hovercraft dài 580mm và rộng 280mm; cả hai motor truyền động được gắn lên servo, giúp hovercraft bẻ lái rất “ngọt” và kiểm soát hướng cực tốt. Video hướng dẫn lắp ráp bạn sẽ thấy ở phía dưới. Bạn cũng có thể xem thêm video về hovercraft trên kênh YouTube của mình, và mình sẽ còn đăng thêm nữa.

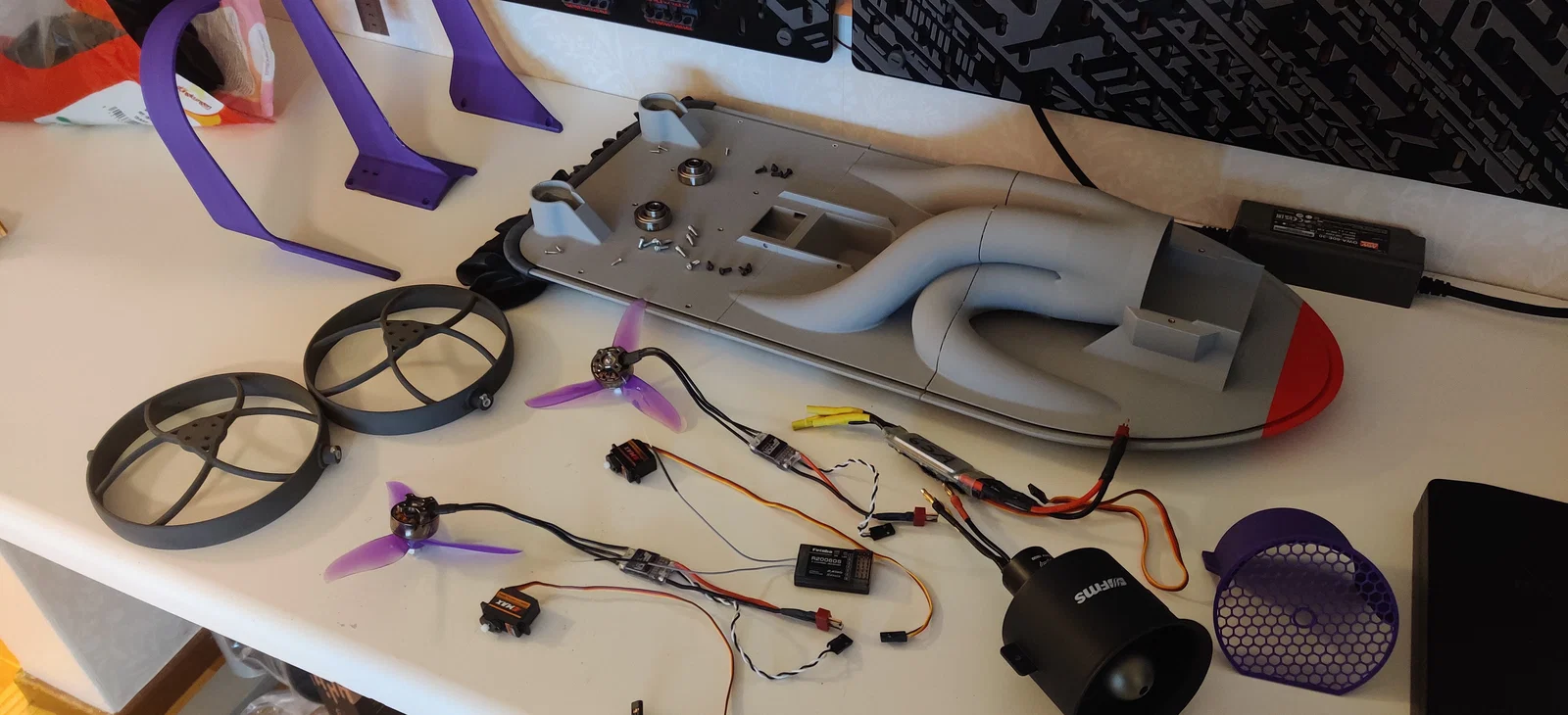

Vật liệu

• 1,5kg PLA
• 1x 70mm EDF (FMS 70mm 12-Blades Ducted Fan)
• 1x 65A brushless ESC
• 2x Brushless motor (EMax ECO II 2207 2400KV)
• 2x 35A brushless ESC
• 2x cánh quạt 5 inch
• 2x servo 9gram

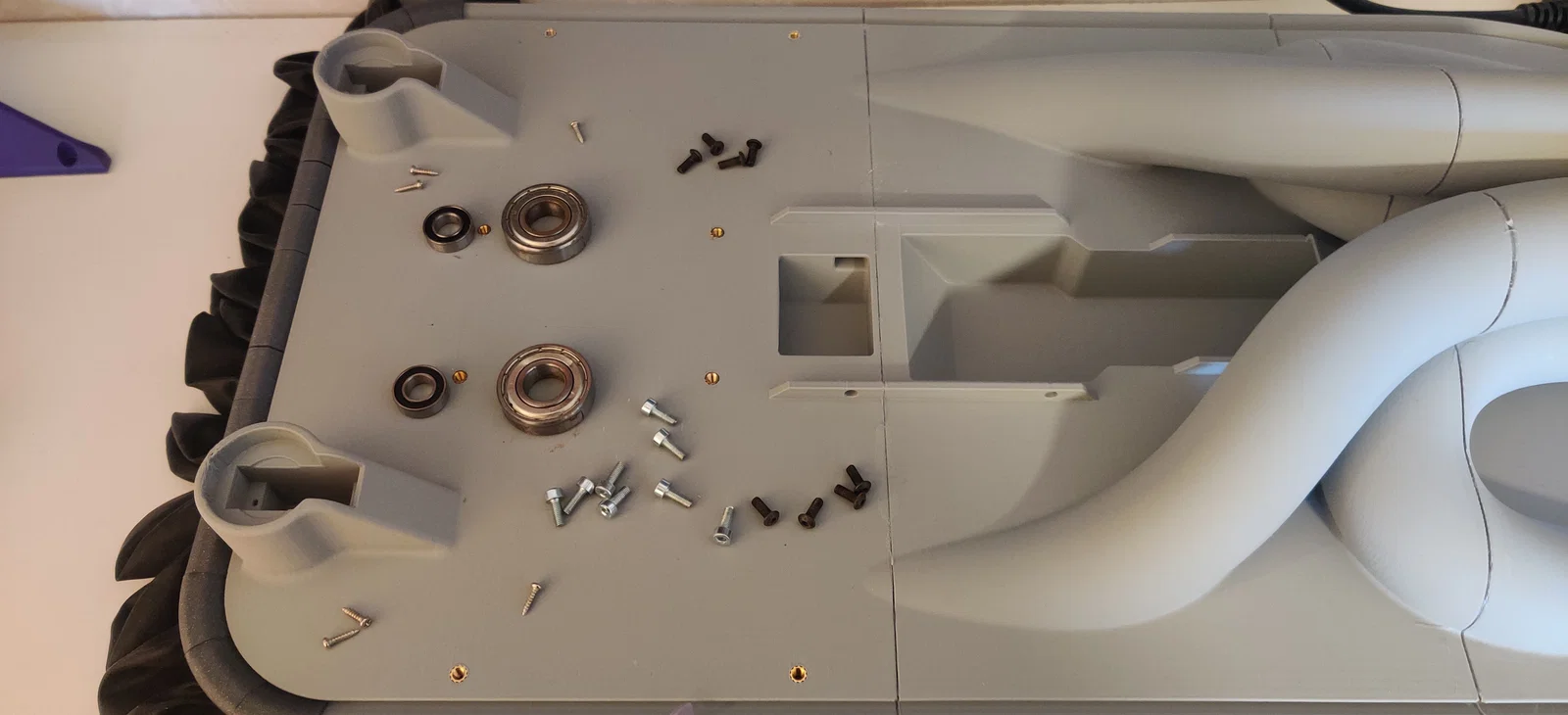

• 2x vòng bi 12x28x8
• 2x vòng bi 8x16x5
• 10x tán cấy ren M3 (threaded inserts)
• 10x ốc M3 dài 8mm
• 2x thanh carbon fiber, dài 205mm, Ø 3mm
• 16x nam châm neodymium tròn, Ø 4mm và dày 2mm
• 1x pin 4S LiPo 3700mAh 45C Tattu hoặc pin LiPo cùng kích thước
• 80x bóng bay (khi thổi Ø 30cm, khi chưa thổi Ø 50–55mm)
• 1x tay điều khiển + receiver 6 kênh
• Một ít đồ hàn, dây điện và đầu nối pin
• Epoxy

Thiết lập in

• 3 perimeters
• 25% infill
• 0.2mm layer height
• Raft
• Manual support

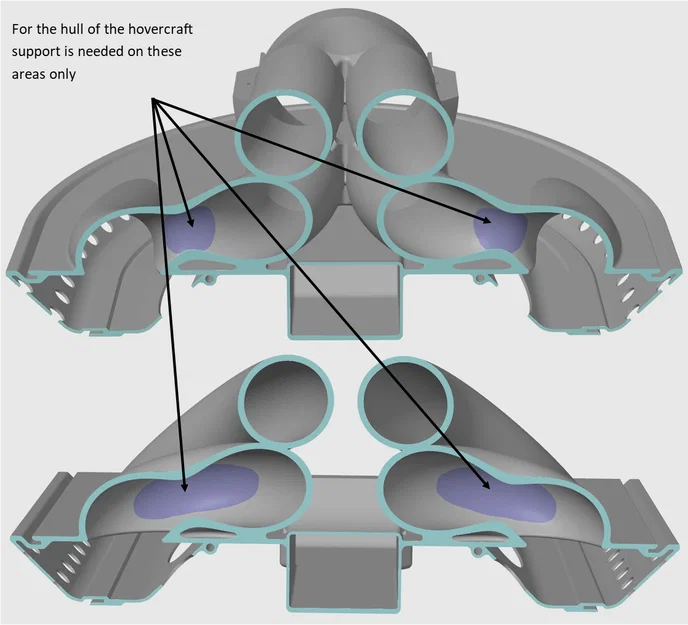

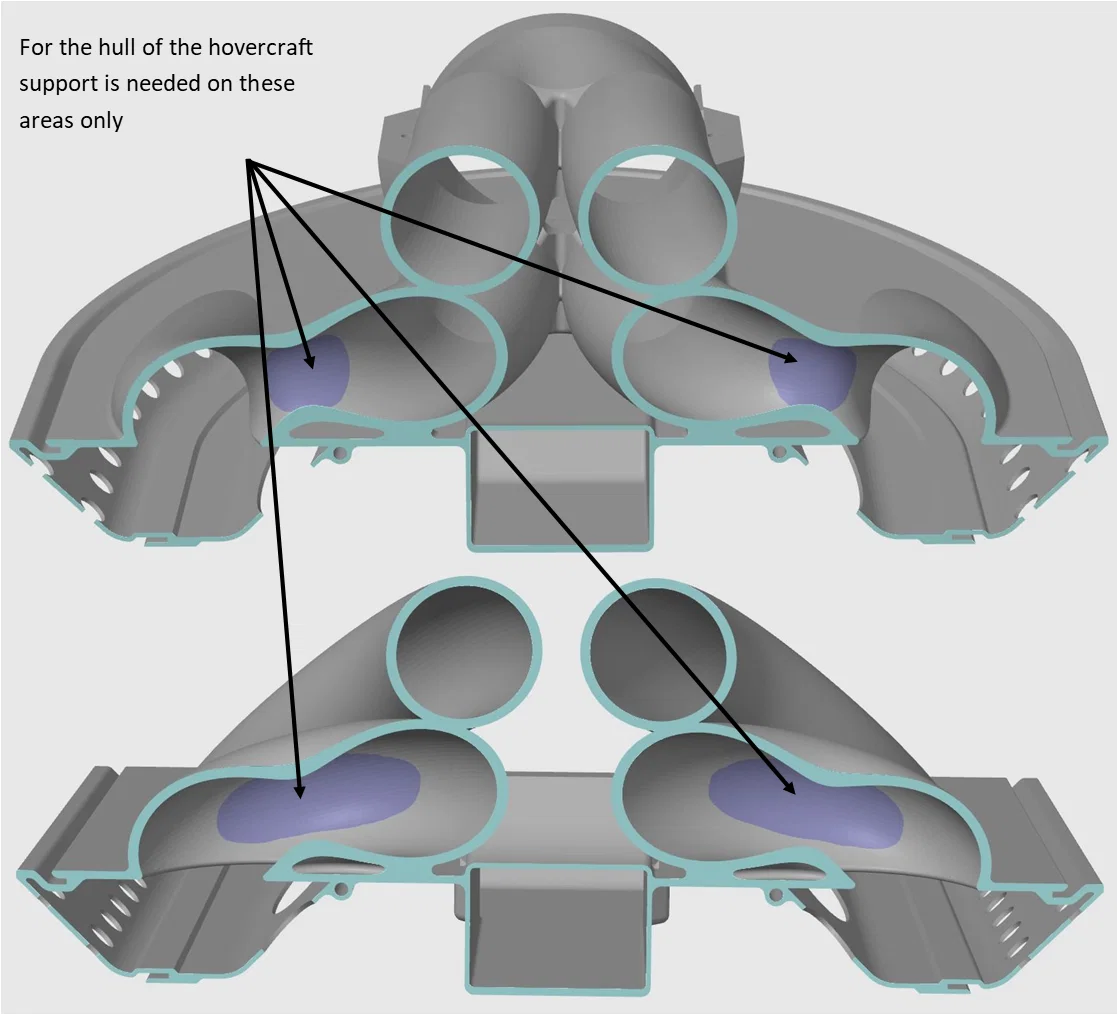

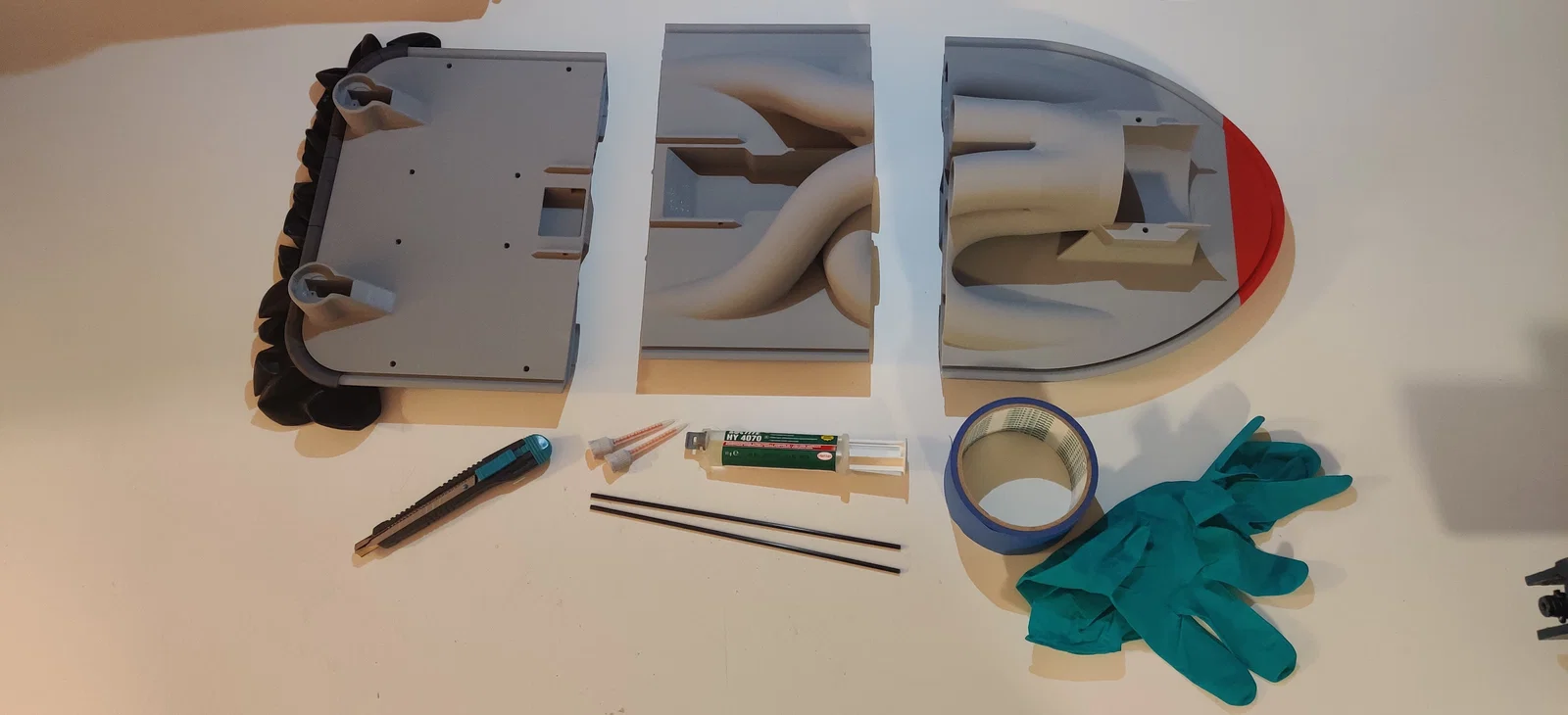

Mình in toàn bộ các phần của thân (hull) theo kiểu dựng đứng trên đầu mút của chúng, đặt trên một lớp raft. Cần thêm manual support ở một số bề mặt, xem hình.

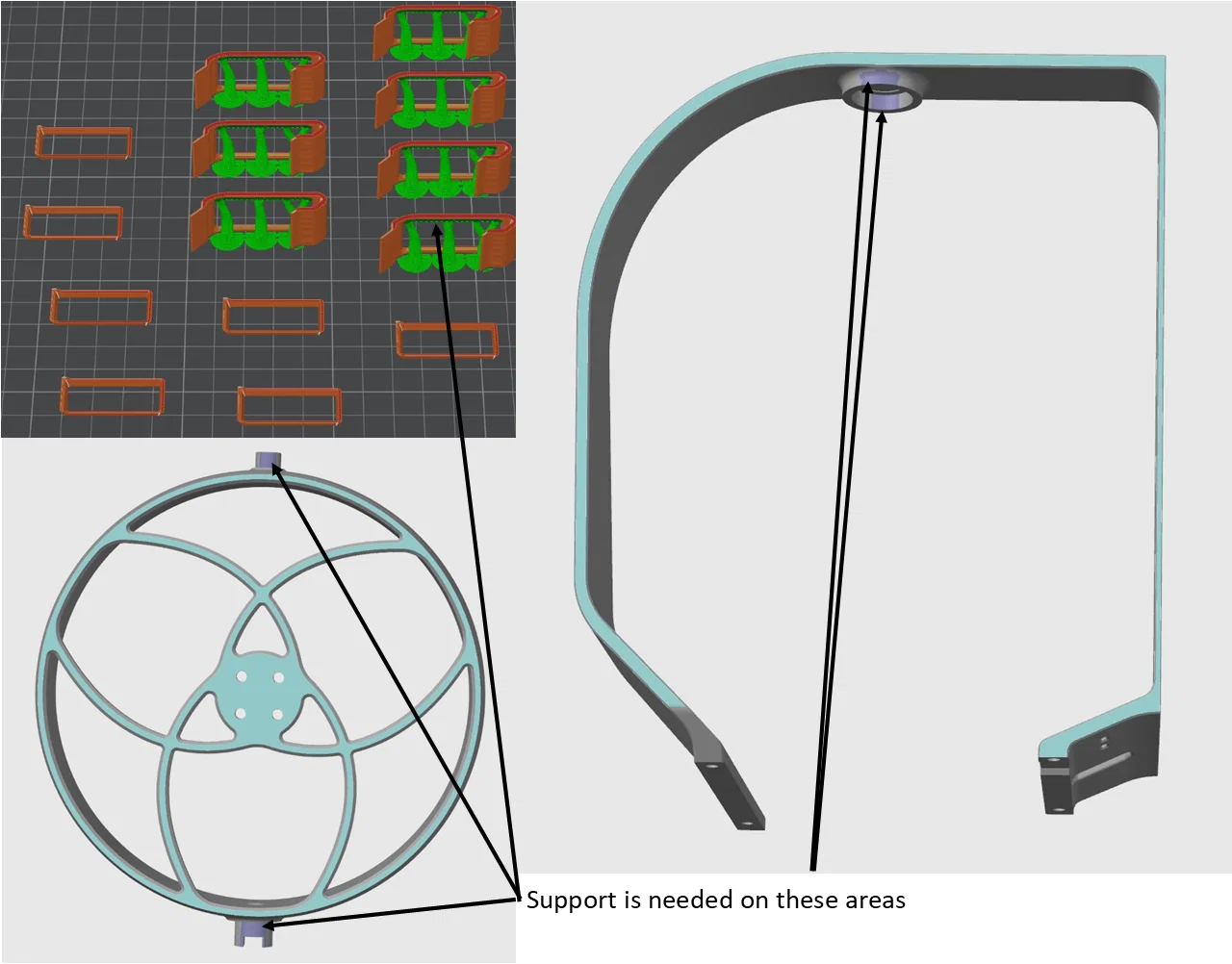

Tất cả chi tiết đã được xoay sẵn đúng theo hướng mình dự định để in, nên bạn chỉ cần sắp xếp lại vị trí cho vừa build plate, và thêm support đúng chỗ theo hình minh hoạ.

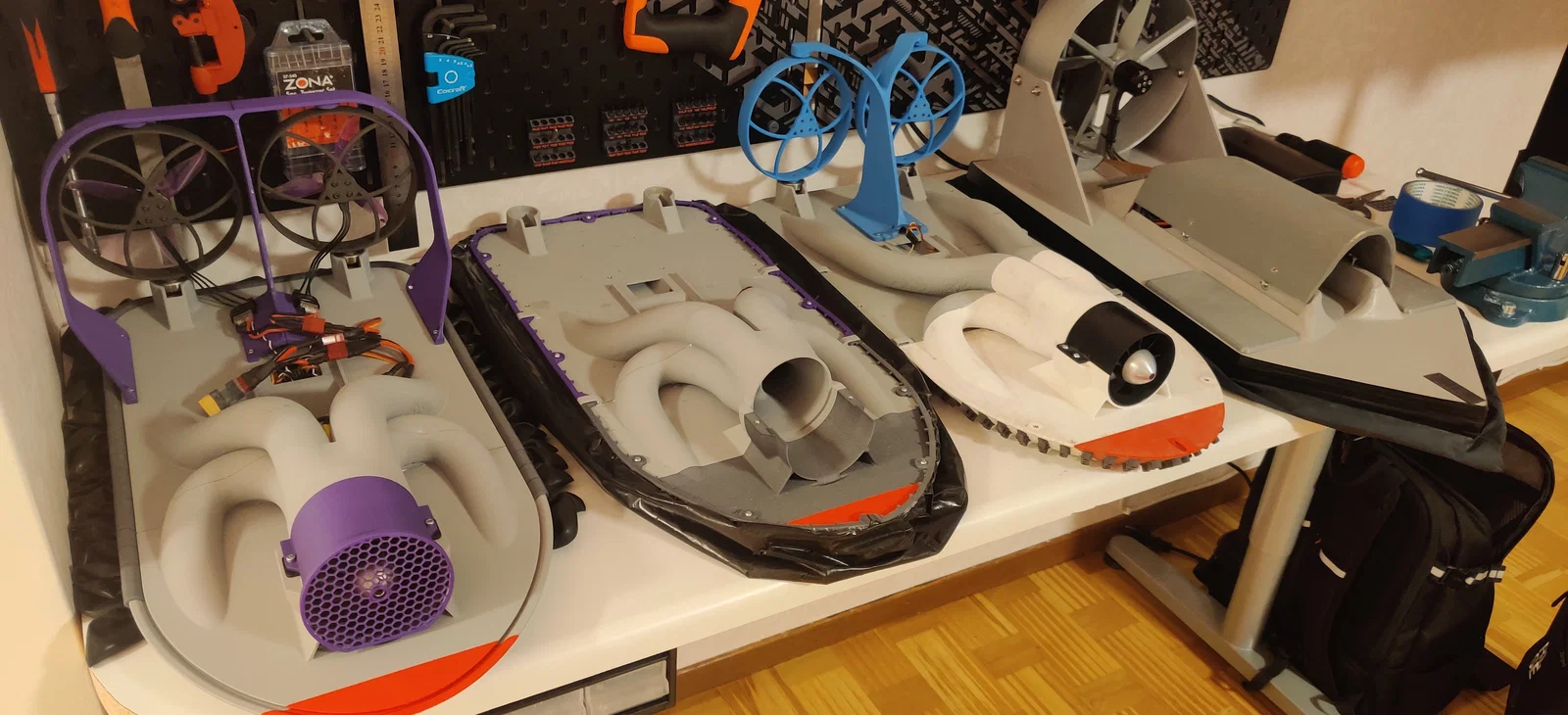

Mình đã mất khoảng 7 tháng để thiết kế và test chiếc hovercraft này, và hiện tại mình hài lòng khoảng 95% với thiết kế. Về sau có thể mình sẽ làm thêm một hoặc vài bản cải tiến nữa, nhưng bạn không cần phải chờ. Cứ tải file Fusion về rồi tự chỉnh theo ý bạn nhé =)

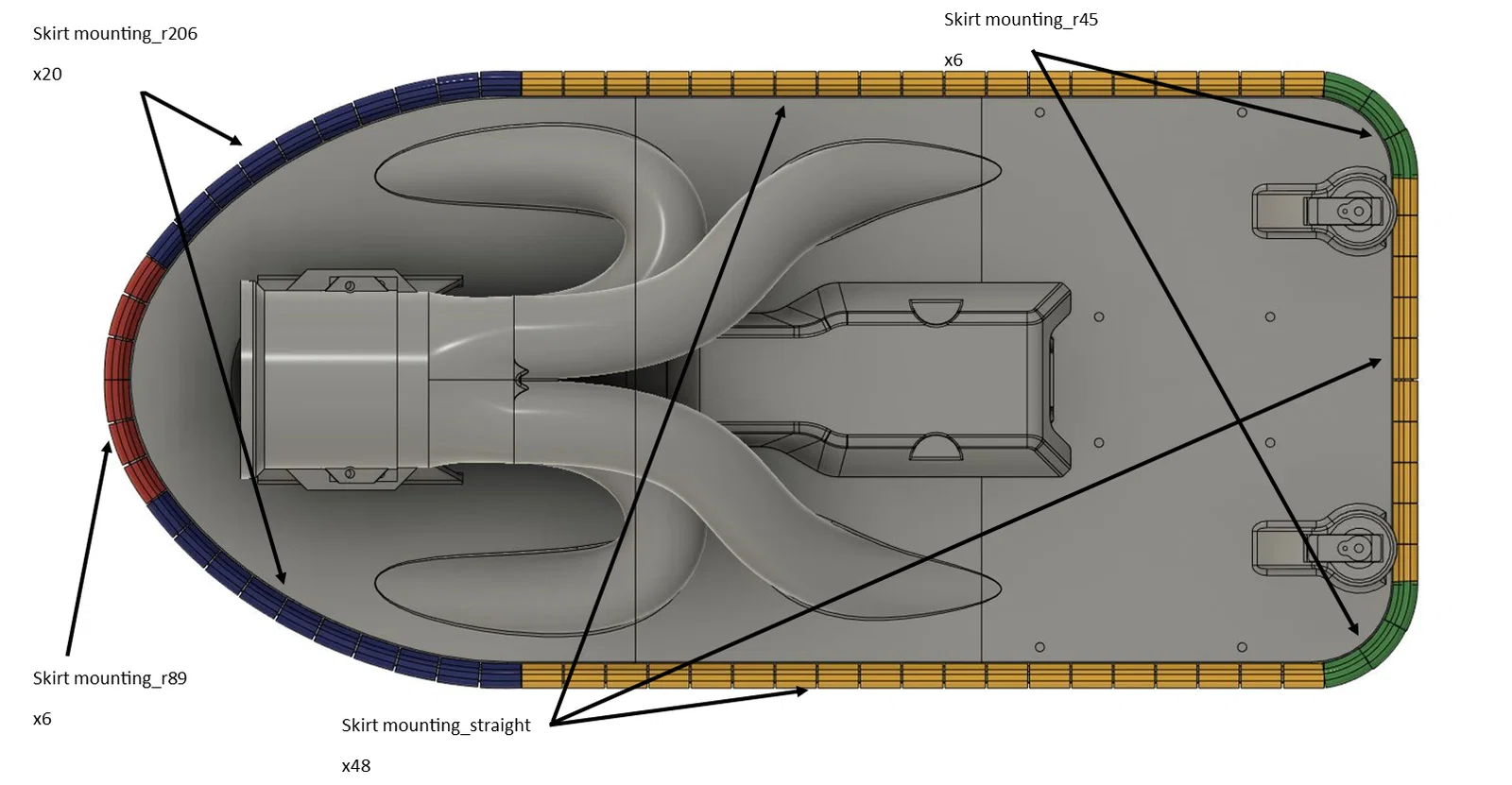

Ngay từ đầu mình đã tính làm “skirt” dạng chia đoạn (segmented) với nhiều túi nhỏ ghép lại thành váy. Sau khi thử rất nhiều vật liệu khác nhau, cuối cùng mình nhận ra bóng bay là lựa chọn hoàn hảo để làm skirt. Khi chưa thổi, bóng khá dày và chịu được chạy “bạo” khá tốt. Sau thêm nhiều lần test các cách gắn skirt khác nhau, mình đã tìm ra cách giữ skirt ép sát vào thân rất ổn. Bạn cần cắt phần cổ bóng khoảng 40–45mm, chỉ cần đảm bảo tất cả bóng đều được cắt bằng nhau.

Ở một phiên bản đời trước, mình từng chạy chiếc hovercraft này lên tới 50Km/h, nhưng từ đó tới giờ mình chưa có dịp thử vượt mốc đó. Với bản mới nhất, nếu chạy đúng bề mặt và tập lái thêm một chút, mình nghĩ nó có thể tiến gần 70Km/h; lúc mình chạy 50Km/h thì nó vẫn còn dư khá nhiều lực.

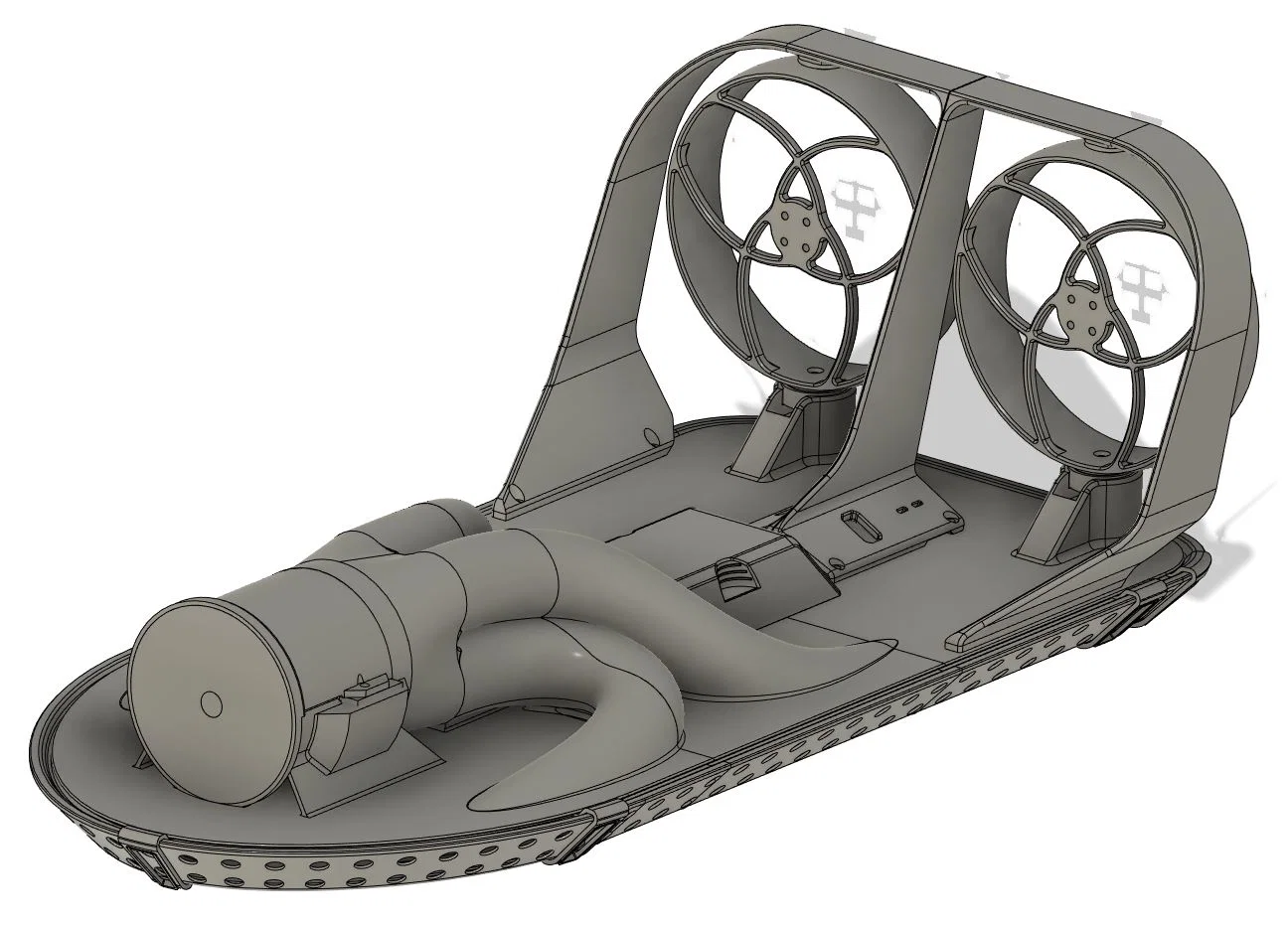

File STEP cũng có sẵn cho ai muốn tiếp tục phát triển thiết kế.

Dưới đây là video một phiên bản cũ hơn của hovercraft chạy trên băng.
