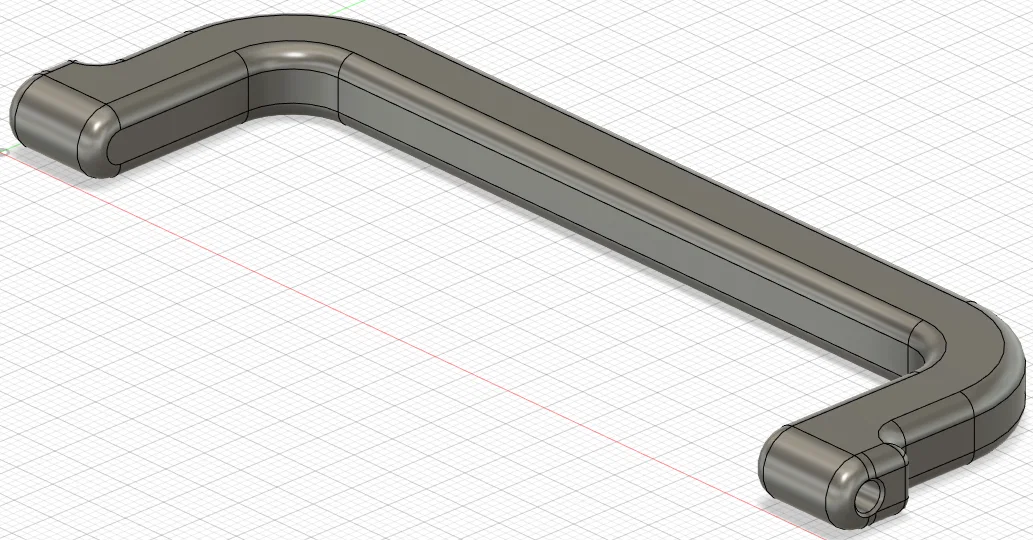

Tay cầm gập tham số (Parametric Folding Handle)

Đây là một tay cầm được thiết kế để dùng chung với Nó rất giống , nhưng phần Width và Height có thể chỉnh được trong Fusion 360. File .3mf đính kèm là cho một cái hộp kích thước rộng 220mm và cao 40mm.

Để đổi kích thước tay cầm:

1. Mở file .3fd trong Fusion360
2. Chọn Solid → Modify → Change Parameters
3. Chỉnh 2 thông số theo cái hộp bạn đã in

Height thì thường sẽ bằng tham số “hight” của hộp trừ đi 8mm. Width thì thường sẽ bằng tham số “lengh” của hộp trừ 104.25mm. Trong mẫu hộp parametric gốc có nhiều tham số điều chỉnh ảnh hưởng tới vị trí các gân (ribs), nên việc cứ lấy “lengh” trừ 104.25mm không phải lúc nào cũng chuẩn.

Hoặc bạn có thể tự đo. Tham số Width là khoảng cách giữa các gân nơi bạn muốn gắn tay cầm. Nhớ trừ bớt khoảng nửa mm để khỏi bị cạ. Tham số Height là tay cầm sẽ thòng xuống bao nhiêu tính từ tâm điểm bắt/gắn. Nó không phải là chiều cao tổng thể của tay cầm.

02AUG2022 - Đã cập nhật model Fusion360 để thêm các ràng buộc (constraints) nhằm (hy vọng) đảm bảo hình học đúng khi chỉnh kích thước.
