MicroFlightLab RC servo setup – Bộ test bench chỉnh servo & motor

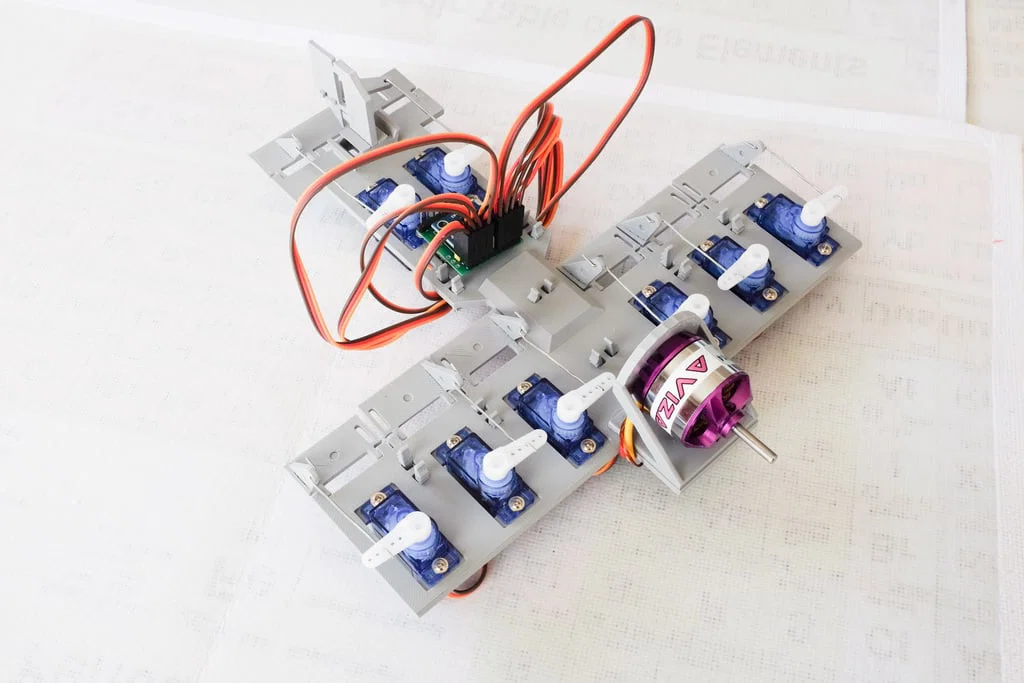

Bộ test bench nhỏ để chỉnh hướng hành trình servo (servo travel) và set up motor đơn giản.

Bộ bench nhỏ này được lấy cảm hứng từ “RC video review”: https://www.youtube.com/watch?v=1S74TF4YutQ&t=1086s

Mình làm lại từ đầu để dùng đa mục đích hơn, thực tế hơn, và vẫn dễ in như vậy.

Tất cả chi tiết chuyển động đều lắp kiểu bấm (clip) vào nhau.

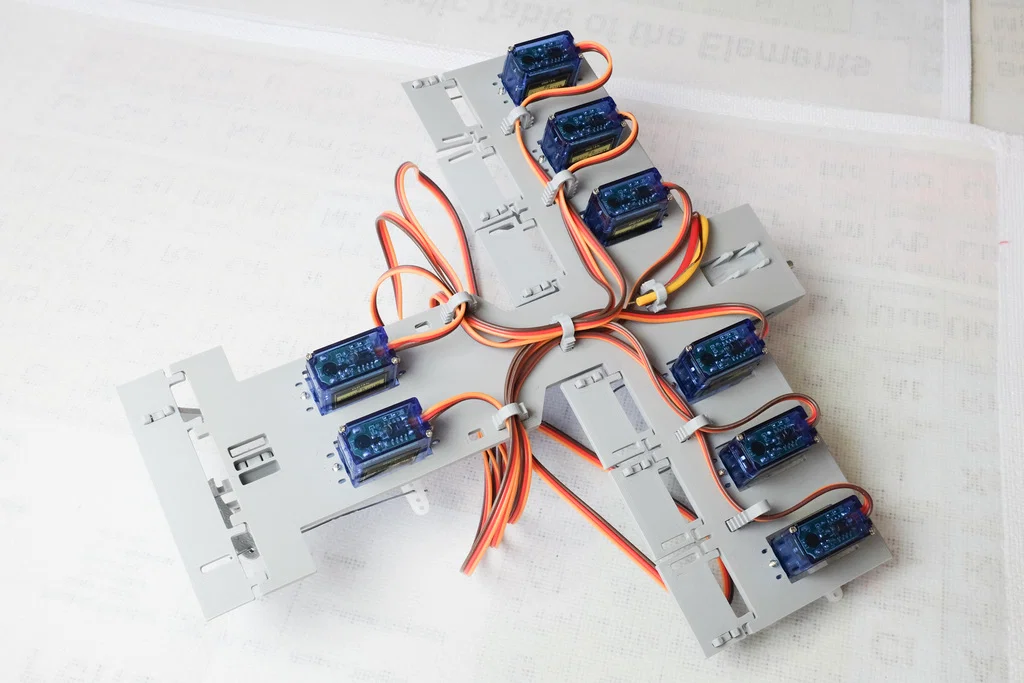

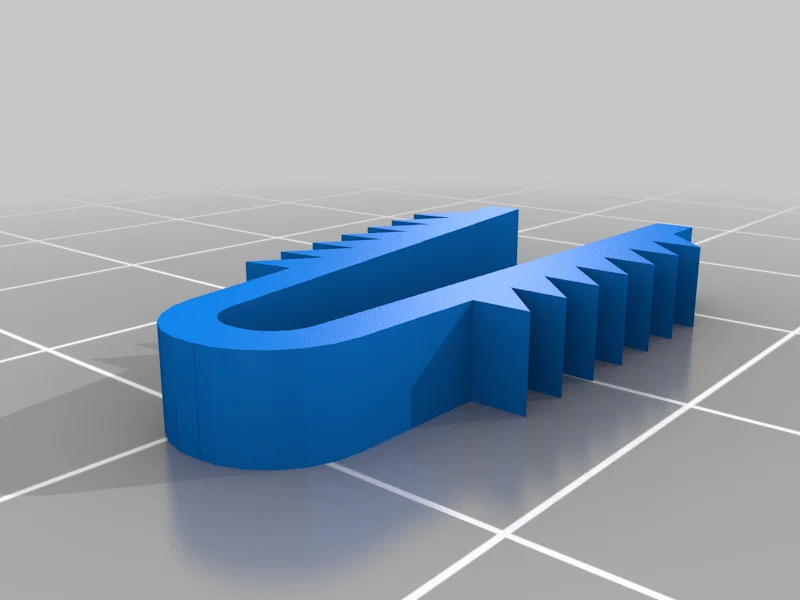

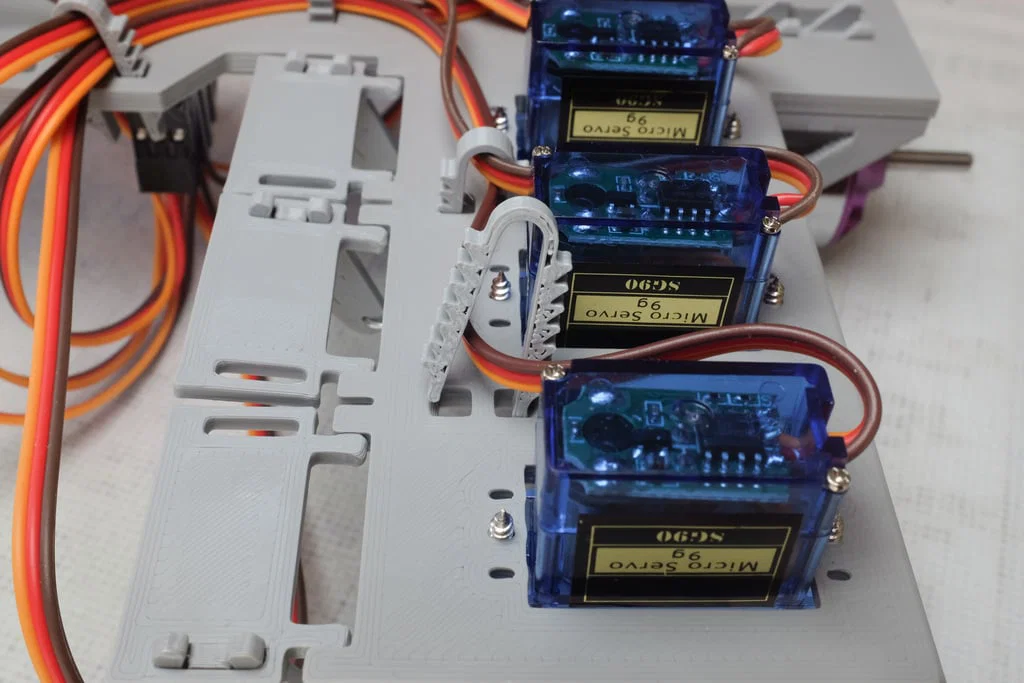

Đi dây gọn gàng nhờ các kẹp tái sử dụng.

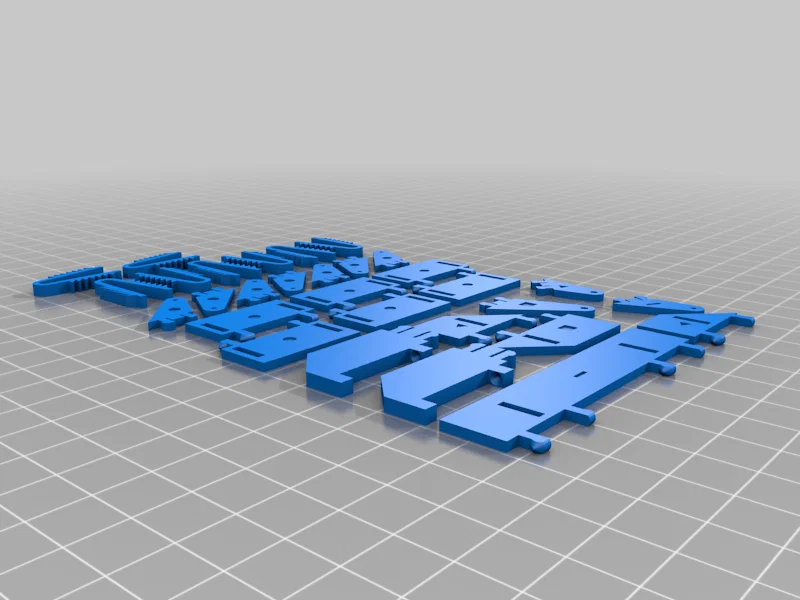

Tất cả đều in được không cần supports.

Layer height “tiêu chuẩn” 0.2 mm là đủ.

Thông số in là dạng tiêu chuẩn.

Nếu muốn thì đảm bảo infill ít nhất 25 hoặc 30%.

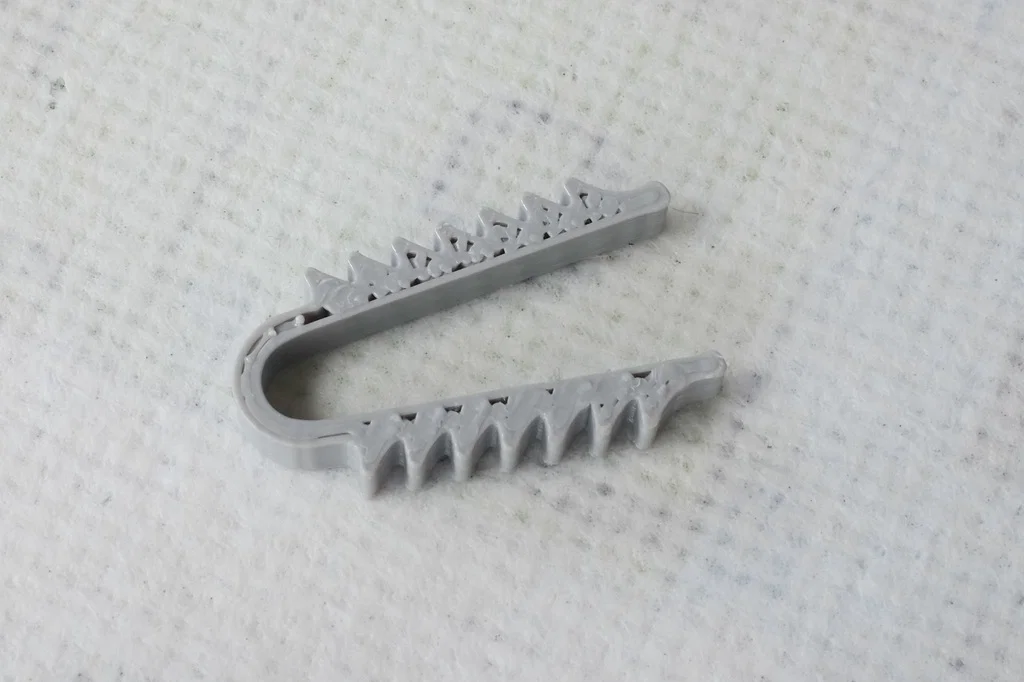

Khuyến nghị mạnh là in các kẹp bằng PETG vì cần độ dẻo để tránh bị gãy khi lắp.

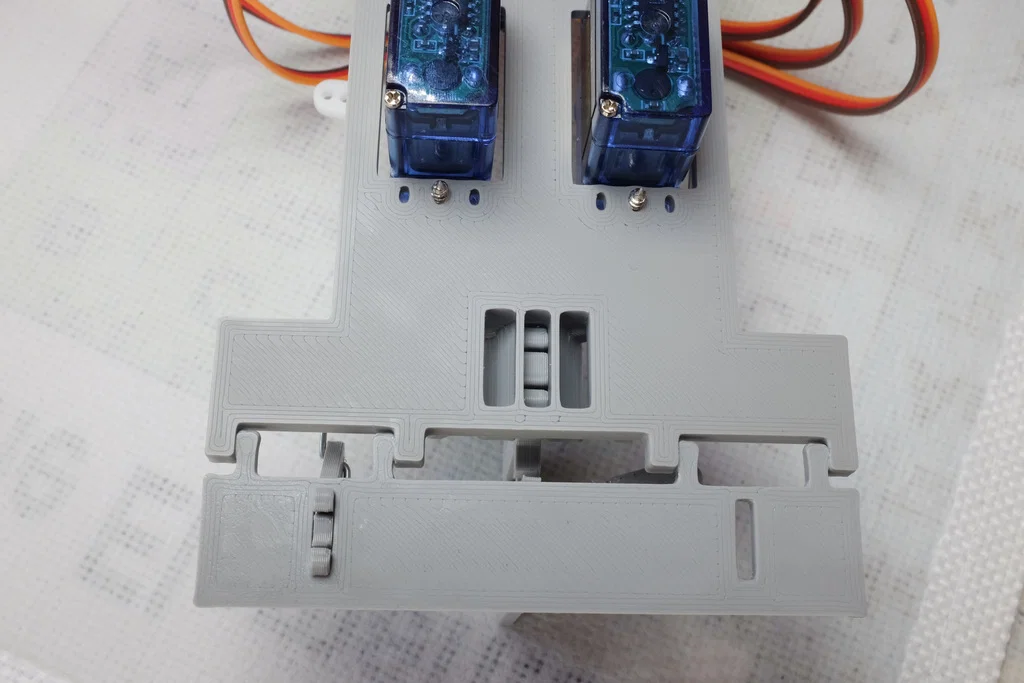

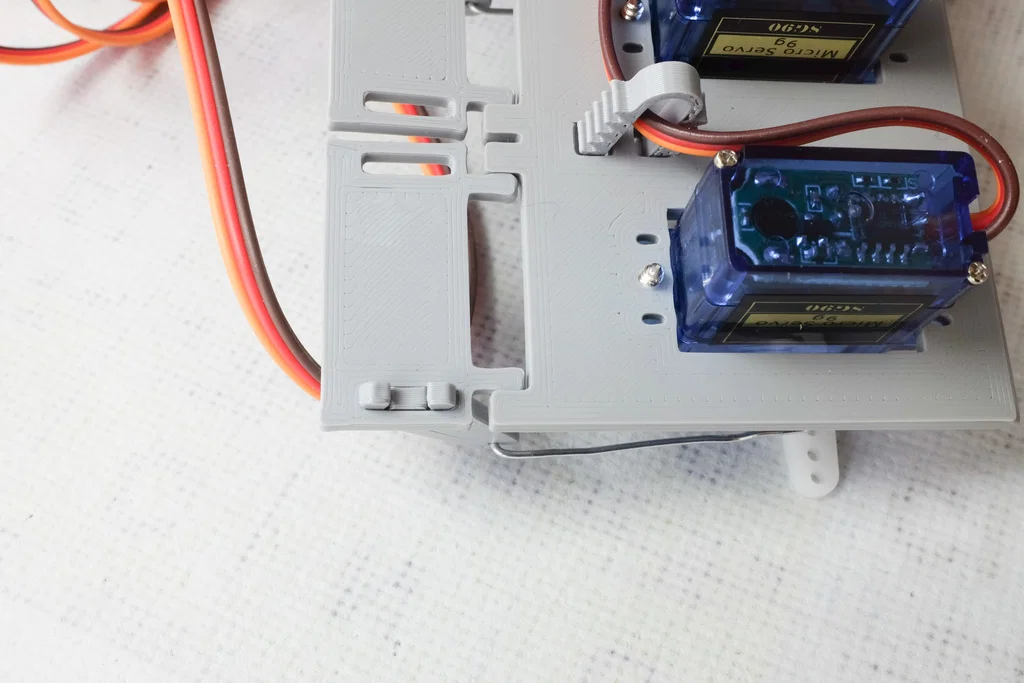

Các ngàm/giá đỡ (cradle) được thiết kế cho micro servo. Dung sai (tolerance) khá rộng.

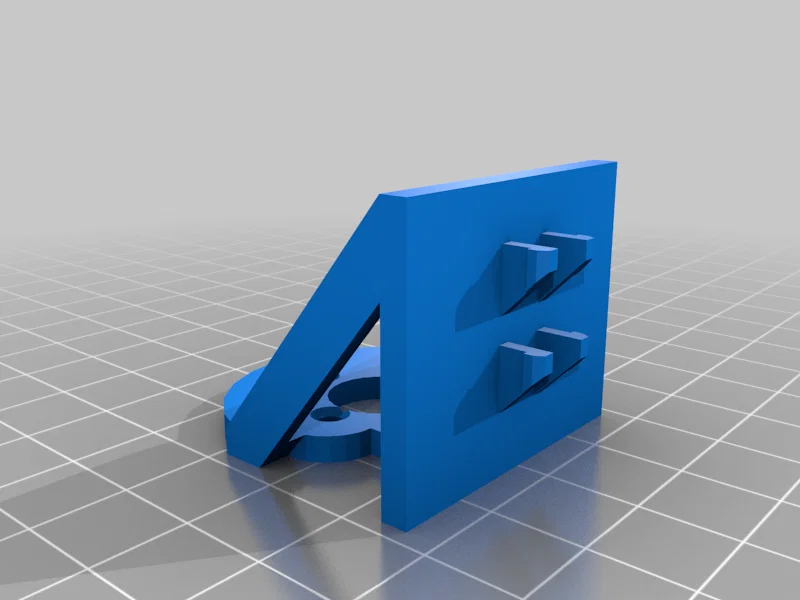

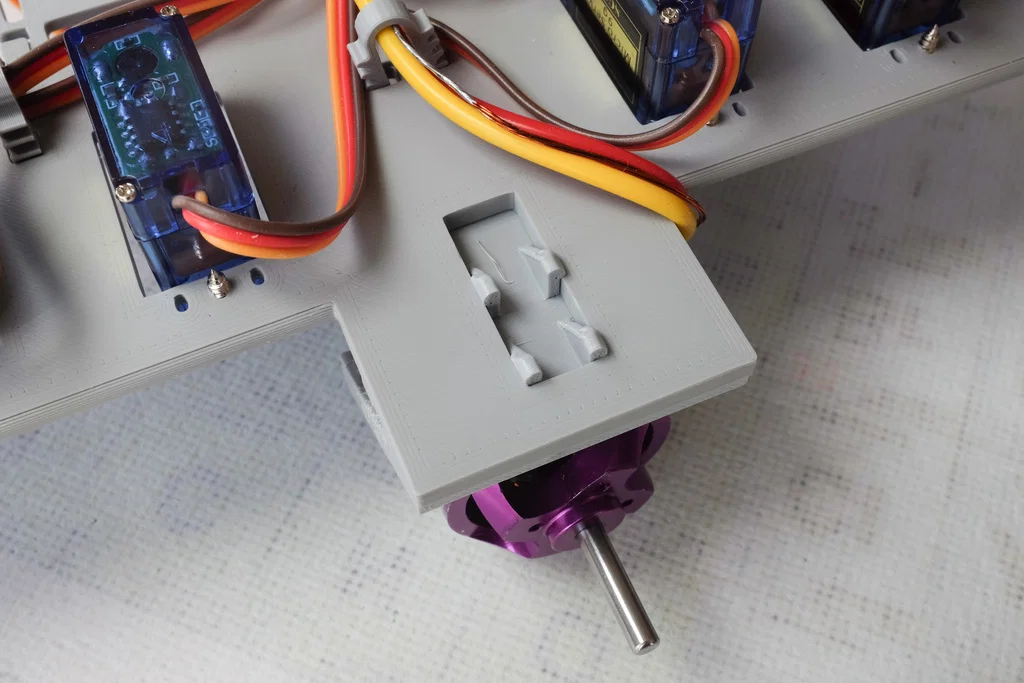

Giá đỡ motor (motor cradle) dành cho motor cỡ khoảng 30 mm.

Giá đỡ máy (engine cradle) có thể đảo chiều cho loại gắn phía trước hoặc phía sau.

Cánh ổn định sau (rear stabilizer) có thể dạng chữ T hoặc chữ V.

Cần flight controller thật xịn mới bay được (giỡn thôi).

Nếu các phần chuyển động bị ma sát quá nhiều, nhỏ một giọt chất bôi trơn rất nhỏ là giải quyết liền.

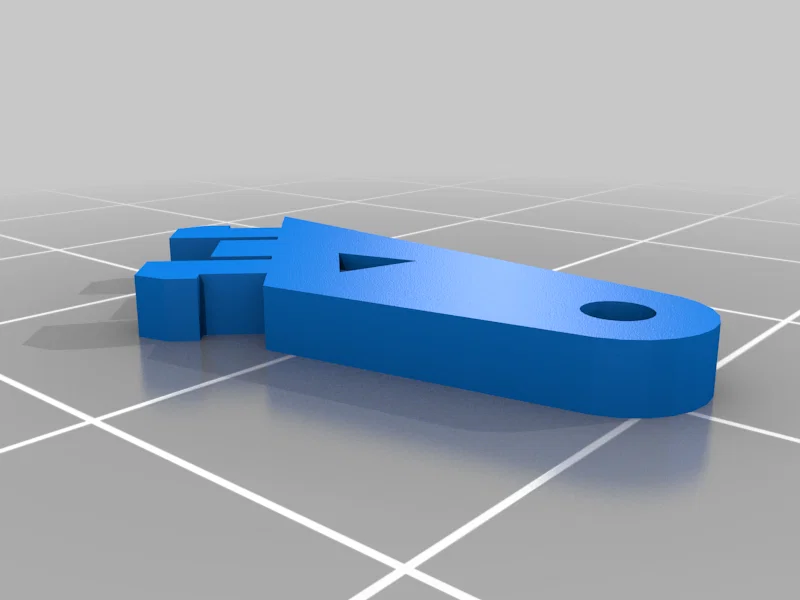

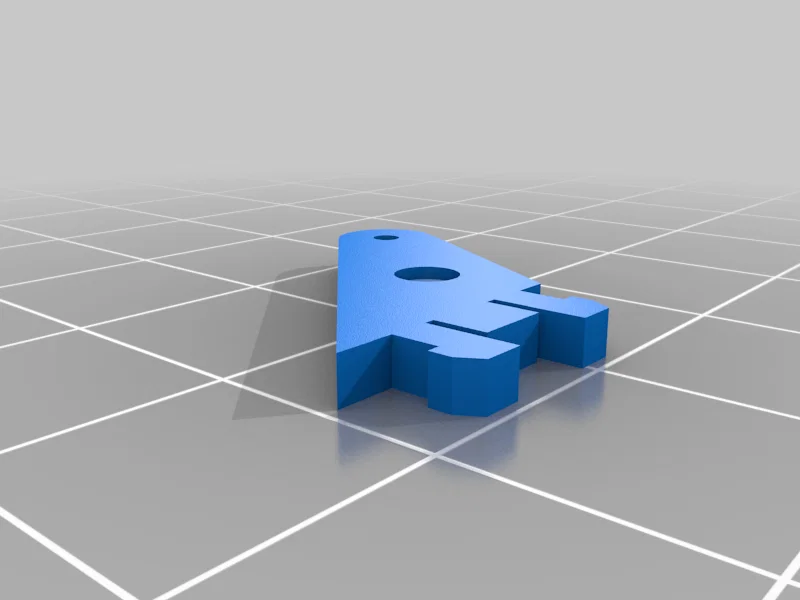

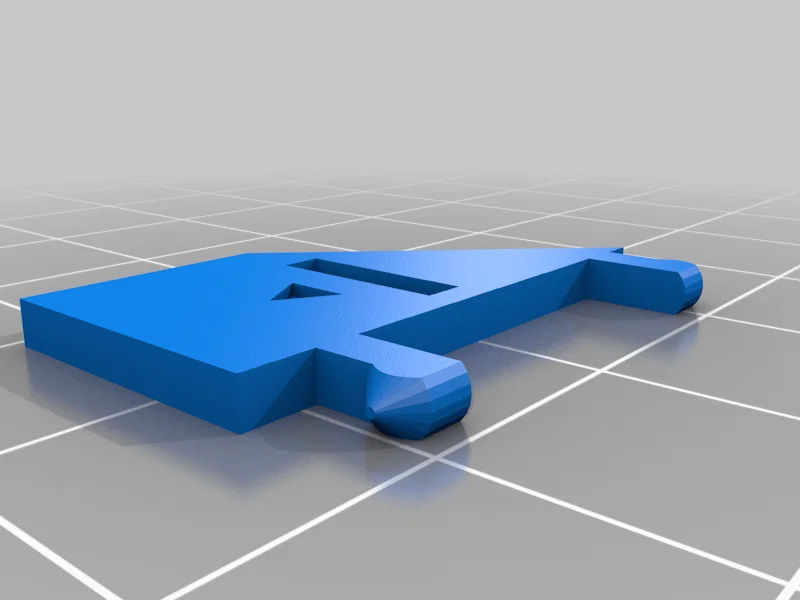

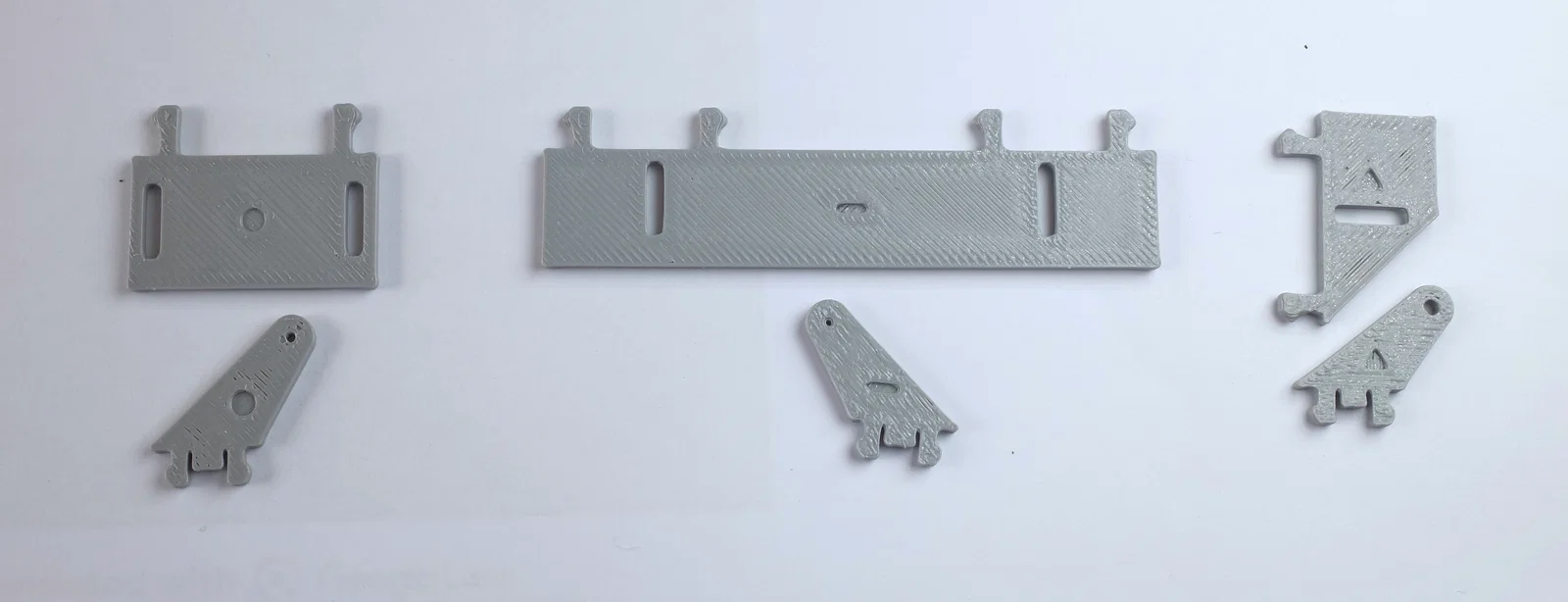

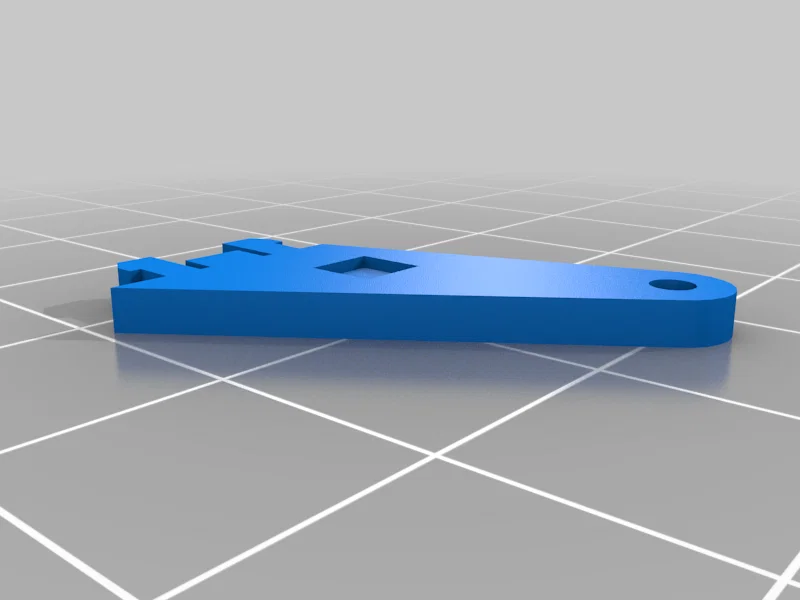

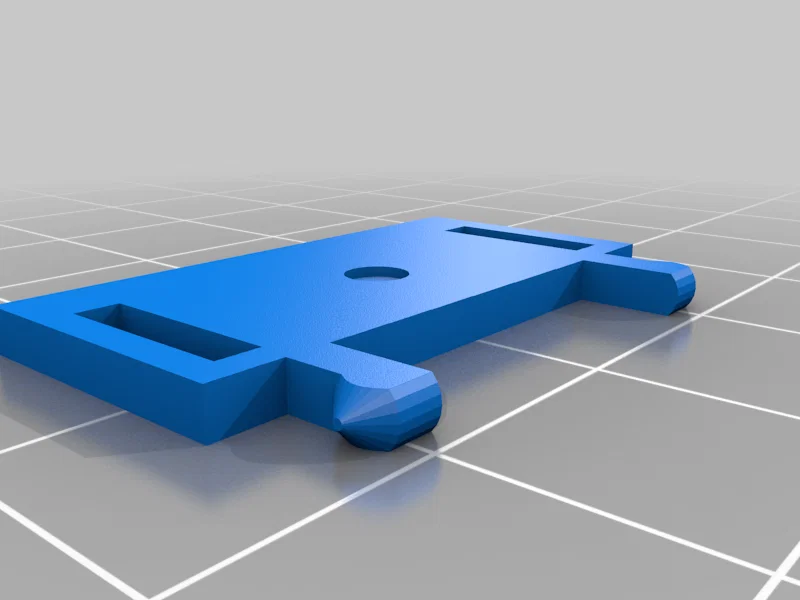

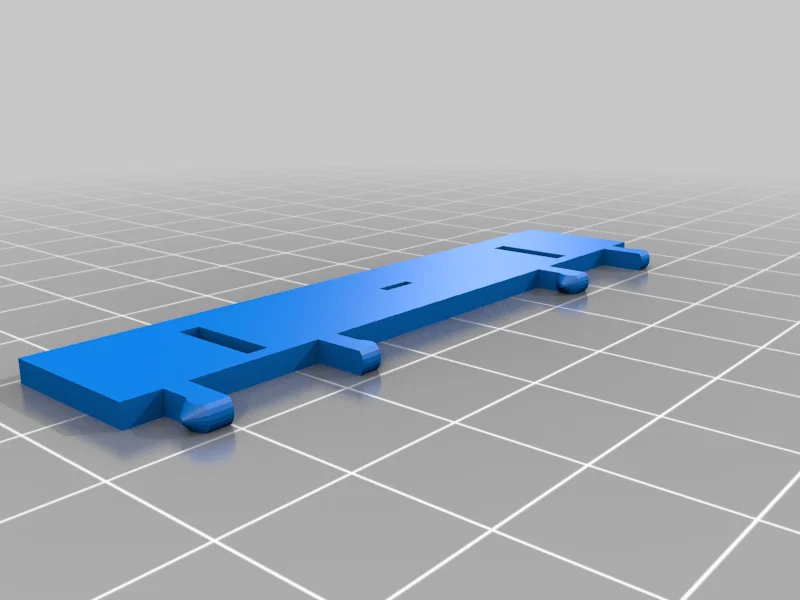

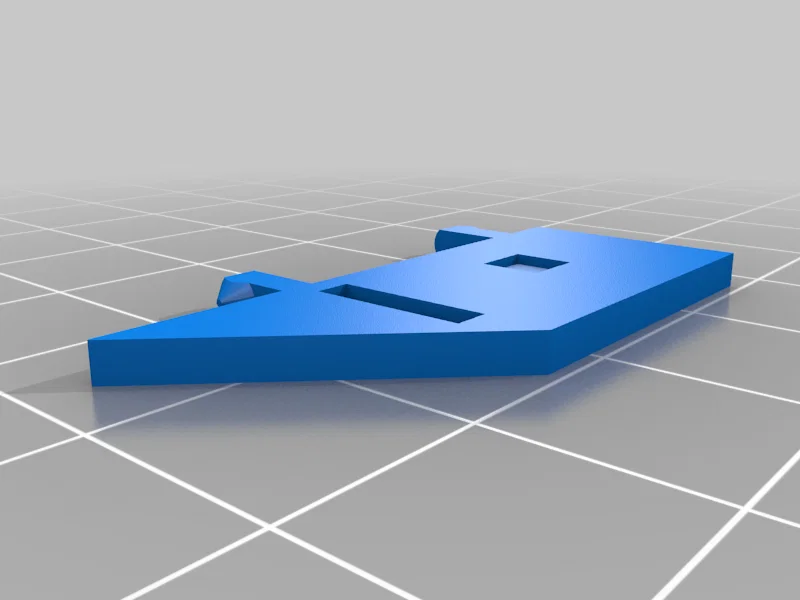

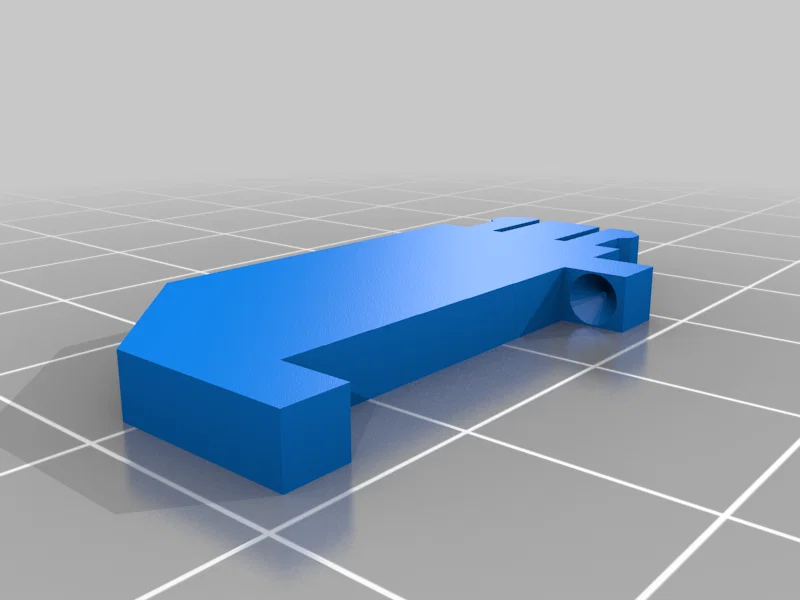

Trên các bề mặt điều khiển (control surfaces) và trên càng điều khiển (control horns) có các dấu (hình tròn, tam giác, vạch). Những dấu này giúp chọn đúng control horn tương ứng cho từng bề mặt điều khiển.

Thiết kế bằng Sketchup.

.

.

Print Settings

Rafts:

No

Supports:

No

Resolution:

0,2

Infill:

25 - 30%

Notes:

Khuyến nghị in các chi tiết có lắp kiểu bấm (clip) bằng PETG để tận dụng độ dẻo.

Một người bạn gặp lỗi slicing nhẹ trong Cura: một số lỗ bị bịt. Cách sửa rất dễ. Trong mục “Mesh Fixes” có tuỳ chọn tên “Union Overlapping Volumes”. Nên bỏ tick tuỳ chọn này để slicing đúng, giữ được các khe hở nhỏ.

How I Designed This

Category: R/C Vehicles
