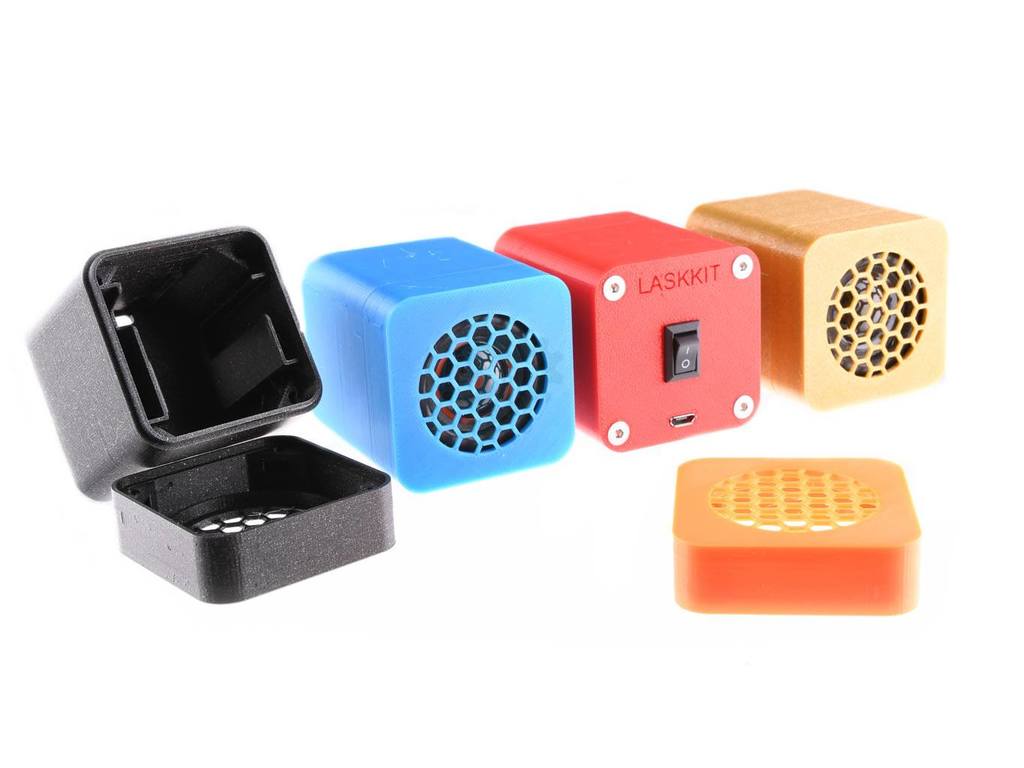

LaskaKit Sound DIY 3W Bluetooth Speaker

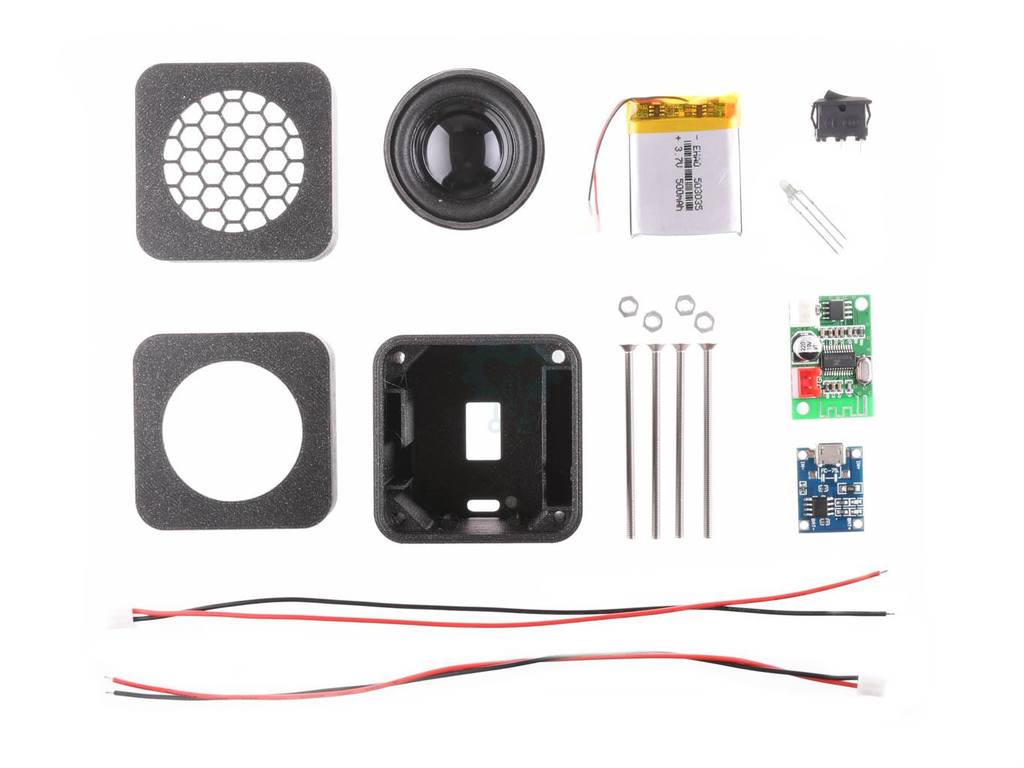

Đây là một loa Bluetooth 3W nhỏ gọn, đơn giản, bạn có thể in 3D rồi lắp ráp. Trong vài tháng gần đây mình tập trung làm phần thiết kế và phần cứng, thử qua khá nhiều loa và ampli. Các linh kiện sử dụng gồm:

  1. Loa 3W 40mm 4Ohm
  2. Bluetooth Audio Module ZAD-C1 mono 5W
  3. Mạch sạc LiPo dùng TP4056
  4. Pin LiPo 503035 3.7V 500mA
  5. Điện trở 2kOhm 0603
  6. Công tắc Rocker 3A 250VAC
  7. 4x vít M3x50 + 4x ê-cu M3
  8. LED 2 màu chung cực dương (common anode)

Hướng dẫn trên Instructables: https://www.instructables.com/id/3D-Printed-Simple-3W-Bluetooth-Speaker/

Bộ kit: https://www.laskakit.cz/LaskKit-sound-diy-3w-bluetooth-reproduktor/

Đây là một loa Bluetooth 3W nhỏ gọn, đơn giản, bạn có thể in 3D rồi lắp ráp. Trong vài tháng gần đây mình tập trung làm phần thiết kế và phần cứng, thử qua khá nhiều loa và ampli. Các linh kiện sử dụng gồm:

  1. Loa 3W 40mm 4Ohm
  2. Bluetooth Audio Module ZAD-C1 mono 5W
  3. Mạch sạc LiPo với TP4056
  4. Pin LiPo 503035 3.7V 500mA
  5. Điện trở 2kOhm 0603
  6. Công tắc Rocker 3A 250VAC
  7. 4x vít M3x50 + 4x ê-cu M3
  8. LED 2 màu chung cực dương (common anode)

Bạn có thể xem bài hướng dẫn tại đây: https://www.instructables.com/id/3D-Printed-Simple-3W-Bluetooth-Speaker/

Bộ kit: https://www.laskakit.cz/LaskKit-sound-diy-3w-bluetooth-reproduktor/
