Làm mát inverter Solax X3 hybrid G4 (Chlazení střídače Solax X3 hybrid G4)

Giải pháp làm mát đơn giản, dễ làm cho inverter Solax X3 hybrid G4. Bộ này dùng 3 quạt và thermostat W1209 để tăng lưu lượng gió thổi qua các lá tản nhiệt của inverter.

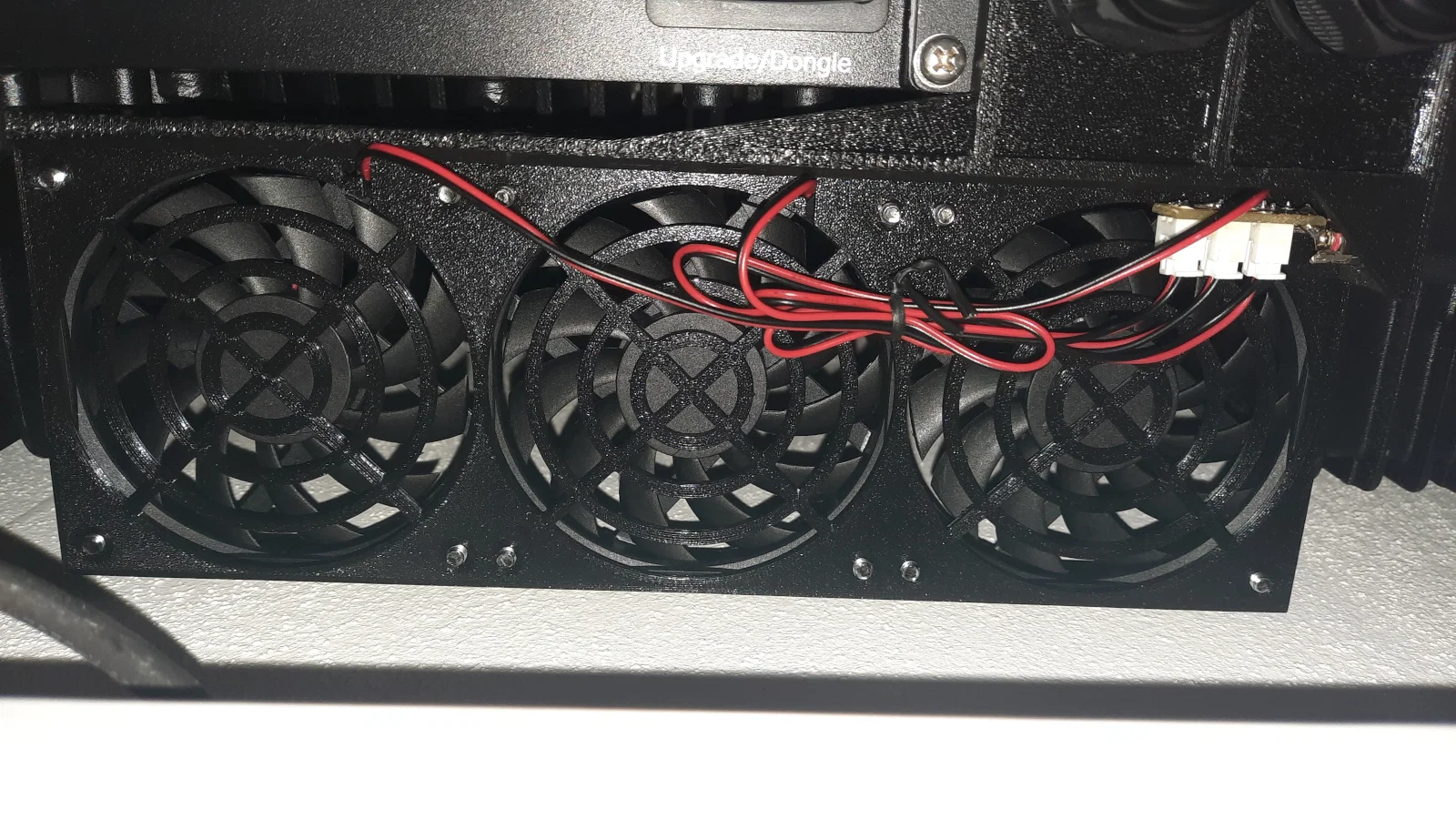

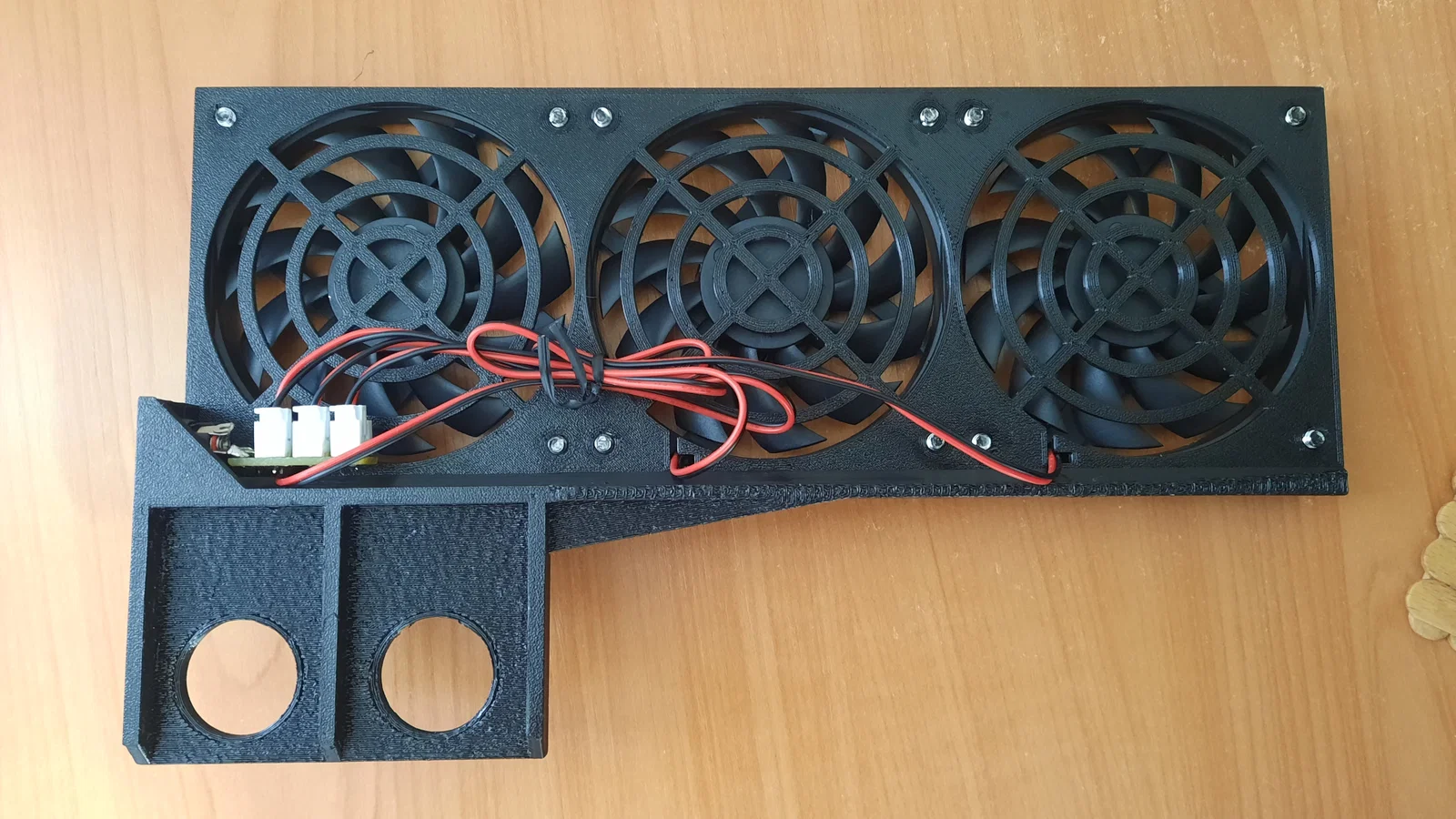

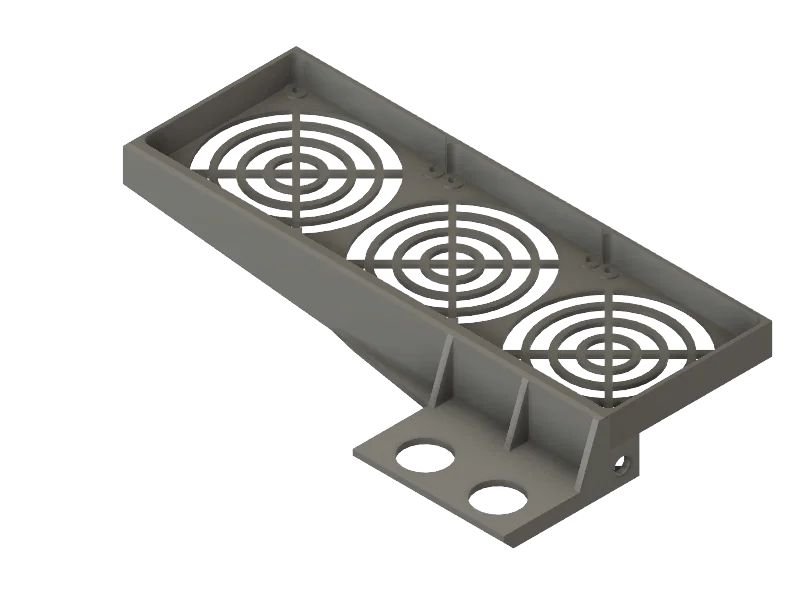

Phần ngàm/giá đỡ khung được bắt vào các lỗ/đầu chờ (chưa sử dụng) CAN1/2 và DRM/OFF. Sau đó trượt khung gắn quạt vào giá đỡ này. Toàn bộ hệ thống dùng nguồn ngoài 12 V. Mức tiêu thụ điện khi quạt chạy khoảng 7 W.

Các file STL cần được tách (split) thành từng object trước khi slicer.

Vật tư sử dụng:

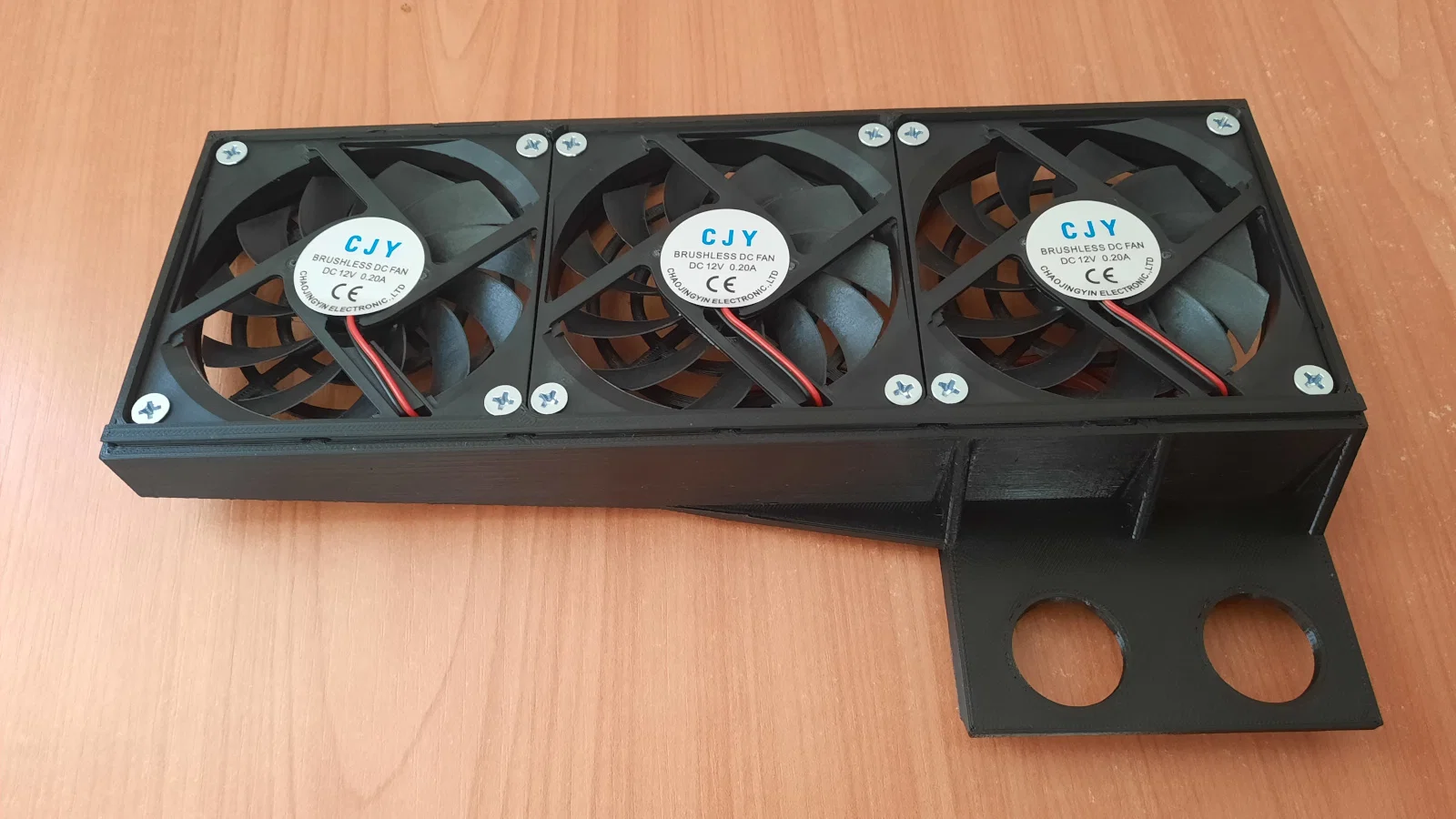

• 3 cái quạt 8010 12 V – ví dụ: https://www.aliexpress.com/item/1005006654346774.html

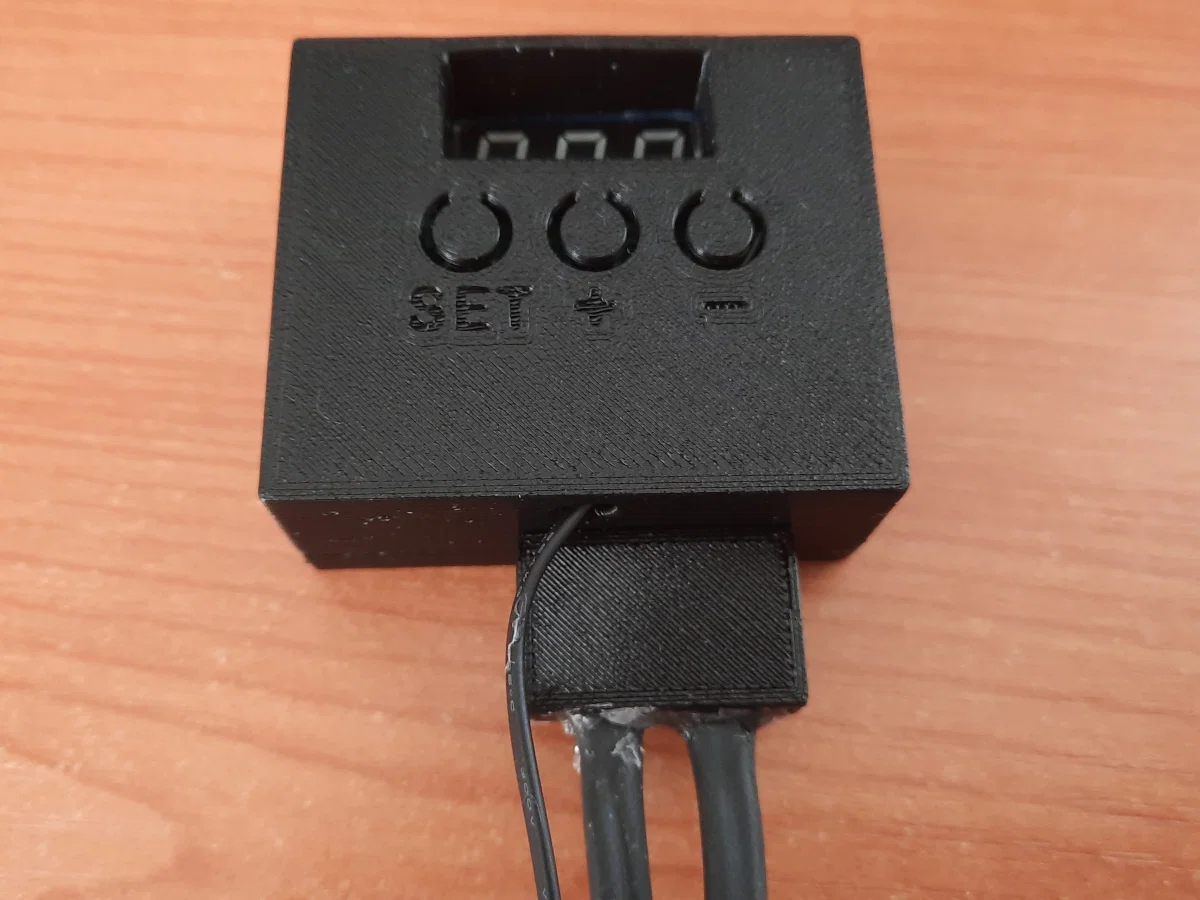

• Thermostat W1209 – ví dụ: https://www.aliexpress.com/item/33015064548.html
• Nguồn 12 V, 1 A – ví dụ: https://www.aliexpress.com/item/1005006425424735.html
• Jack DC 5,5 x 2,1 mm gắn panel – ví dụ: https://www.gme.cz/v/1498555/ds-026b-dc-konektor-55-21
• Jack DC 5,5 x 2,1 mm cho dây (đực + cái) – ví dụ: https://www.gme.cz/v/1499772/k36722a-dc-konektor-55-21 , https://www.gme.cz/v/1499526/np-119b-en-dc-konektor-55-21
• Dây điện 2 lõi

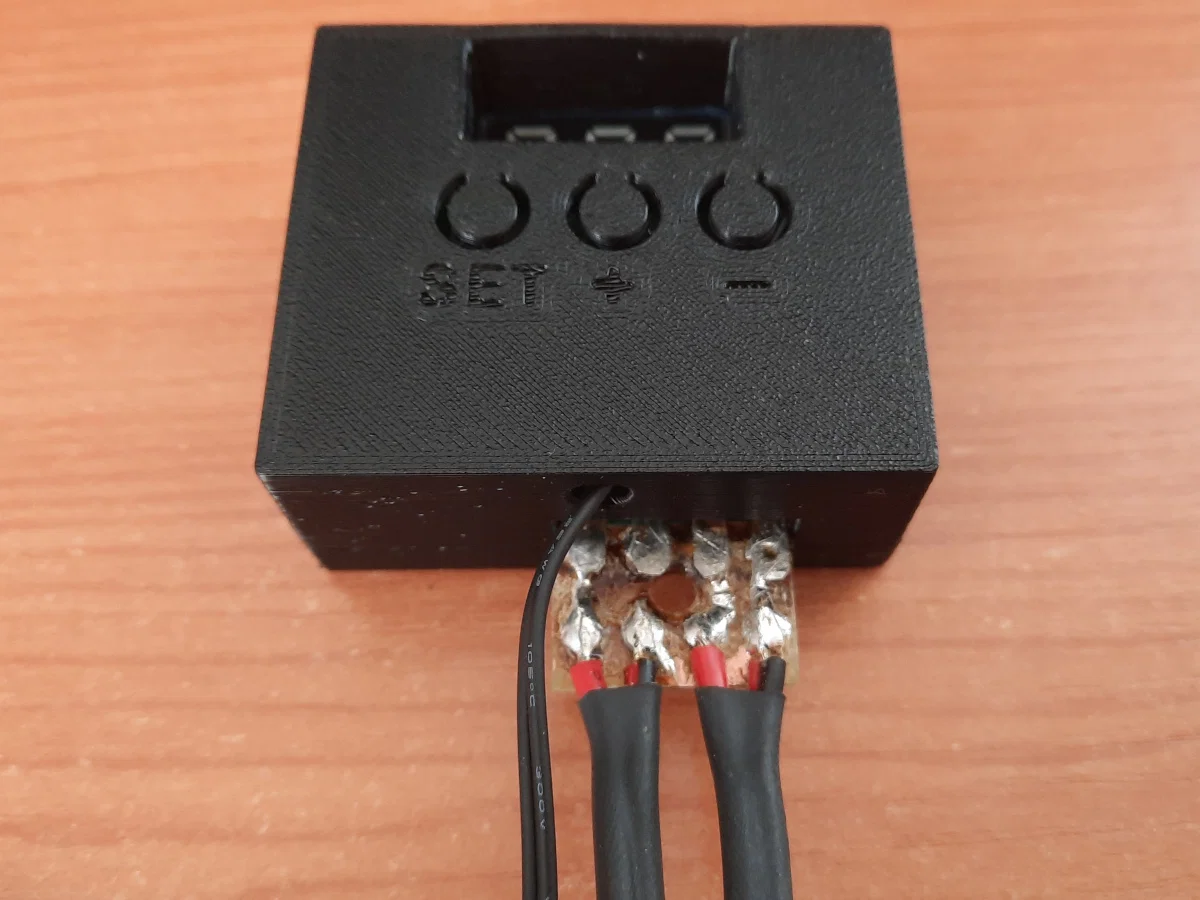

• Tấm cuprextit để làm PCB
• Ốc vít

Nếu cần mình có thể gửi thêm các file PCB để sản xuất.

CẬP NHẬT: đã thêm phiên bản giá đỡ khung được chỉnh sửa để luồn qua các gioăng/cổ cáp (grommet), nên không cần tháo rời toàn bộ. Xem model “Chlazeni FVE - drzak ramu - upraveny”.

Giải pháp làm mát đơn giản, không cầu kỳ cho inverter Solax X3 hybrid G4. Với 3 quạt và thermostat W1209, hệ thống giúp tăng lưu lượng gió đi qua các lá tản nhiệt của inverter.

Phần giá đỡ khung được cố định bằng các gioăng/cổ cáp chưa dùng CAN1/2 và DRM/OFF. Khung gắn quạt được trượt vào giá đỡ này. Toàn bộ hệ thống dùng nguồn ngoài 12 V. Công suất tiêu thụ khi quạt chạy khoảng 7 W.

Các model STL phải được tách (split) thành từng object trước khi slicing.

Vật tư sử dụng:

• 3 quạt 8010 12 V – ví dụ: https://www.aliexpress.com/item/1005006654346774.html
• Thermostat W1209 – ví dụ: https://www.aliexpress.com/item/33015064548.html
• Nguồn 12 V, 1 A – ví dụ: https://www.aliexpress.com/item/1005006425424735.html
• Jack DC 5.5 x 2.1 mm gắn panel – ví dụ: https://www.gme.cz/v/1498555/ds-026b-dc-konektor-55-21
• Jack DC 5.5 x 2.1 mm cho dây (M + F) – ví dụ: https://www.gme.cz/v/1499772/k36722a-dc-konektor-55-21 , https://www.gme.cz/v/1499526/np-119b-en-dc-konektor-55-21
• Dây 2 lõi
• Cuprextite để làm PCB
• Bu-lông/ốc

Nếu cần, mình cũng có thể gửi file để làm PCB.

UPDATE: đã thêm bản giá đỡ khung chỉnh sửa để luồn qua grommet, nên không cần tháo hẳn. Xem model “Chlazeni FVE - drzak ramu - upraveny”.
