Bảng Tên Để Bàn Xếp Chồng Có Thể Thay Thế Biển Tên và Khe Cắm Thẻ

Mình mới thiết kế mẫu này cho một dự án đặt hàng gần đây và nay chia sẻ bản phổ thông để mọi người cùng dùng. Mình dự định sẽ dùng mấy cái này tại gian hàng của mình trong sự kiện Makerfest sắp tới.

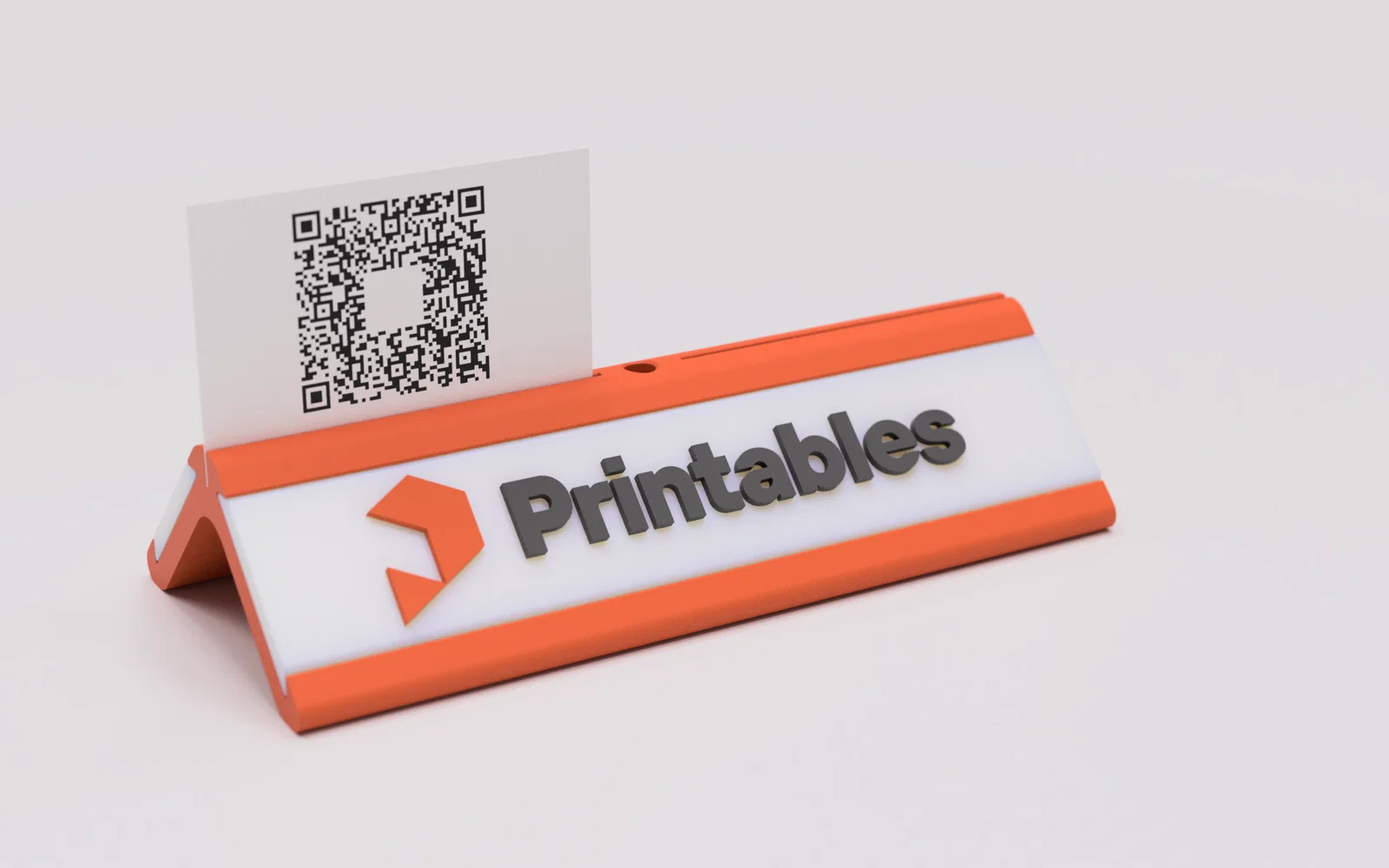

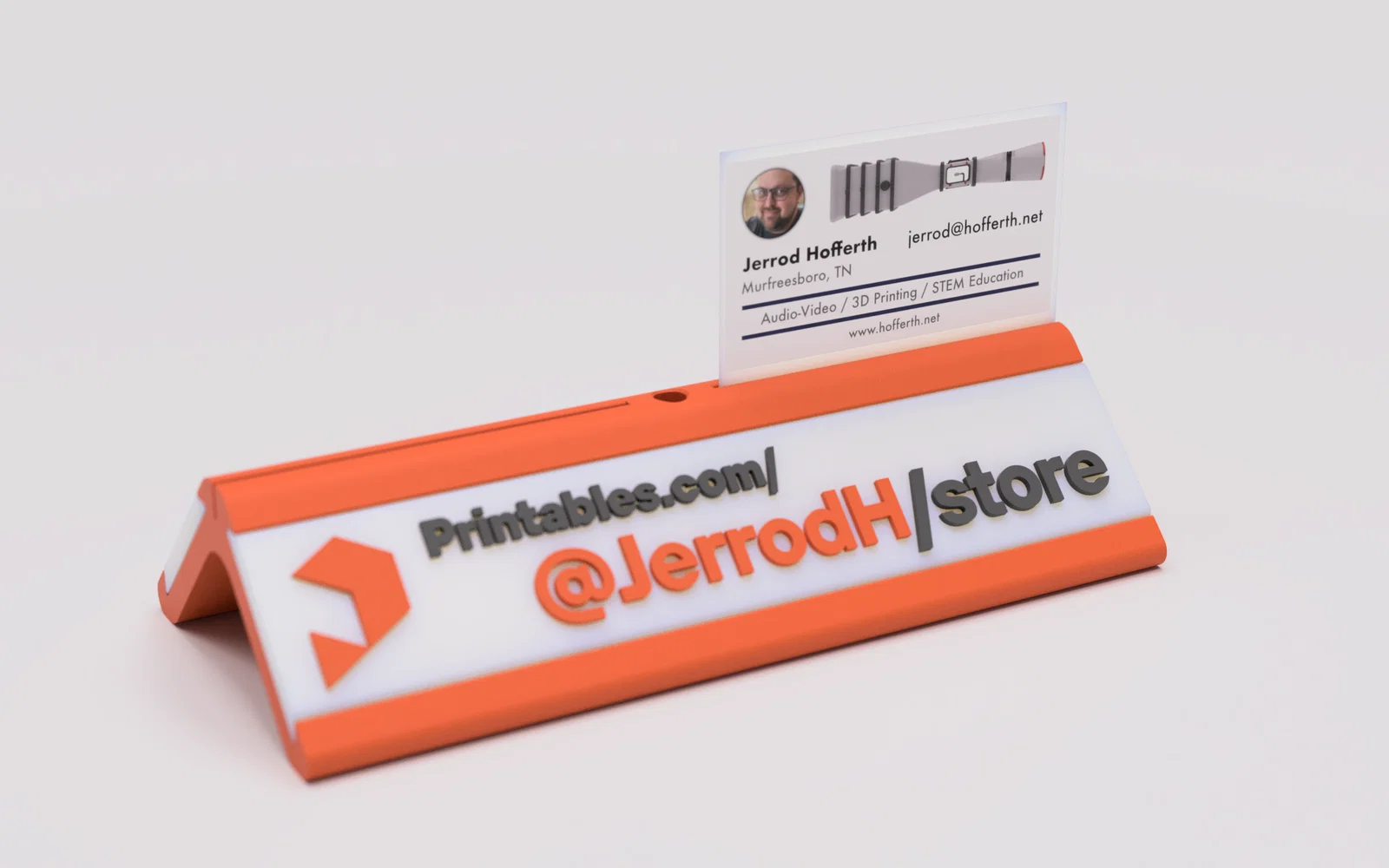

Mình có cung cấp khung cho bảng tên để bàn kiểu "lều" và một khay/hộp đựng cơ bản. Cả hai đều có khe khớp đuôi én (dovetail) để gắn bảng tên, được cố định chắc chắn bằng nam châm 10x3mm.

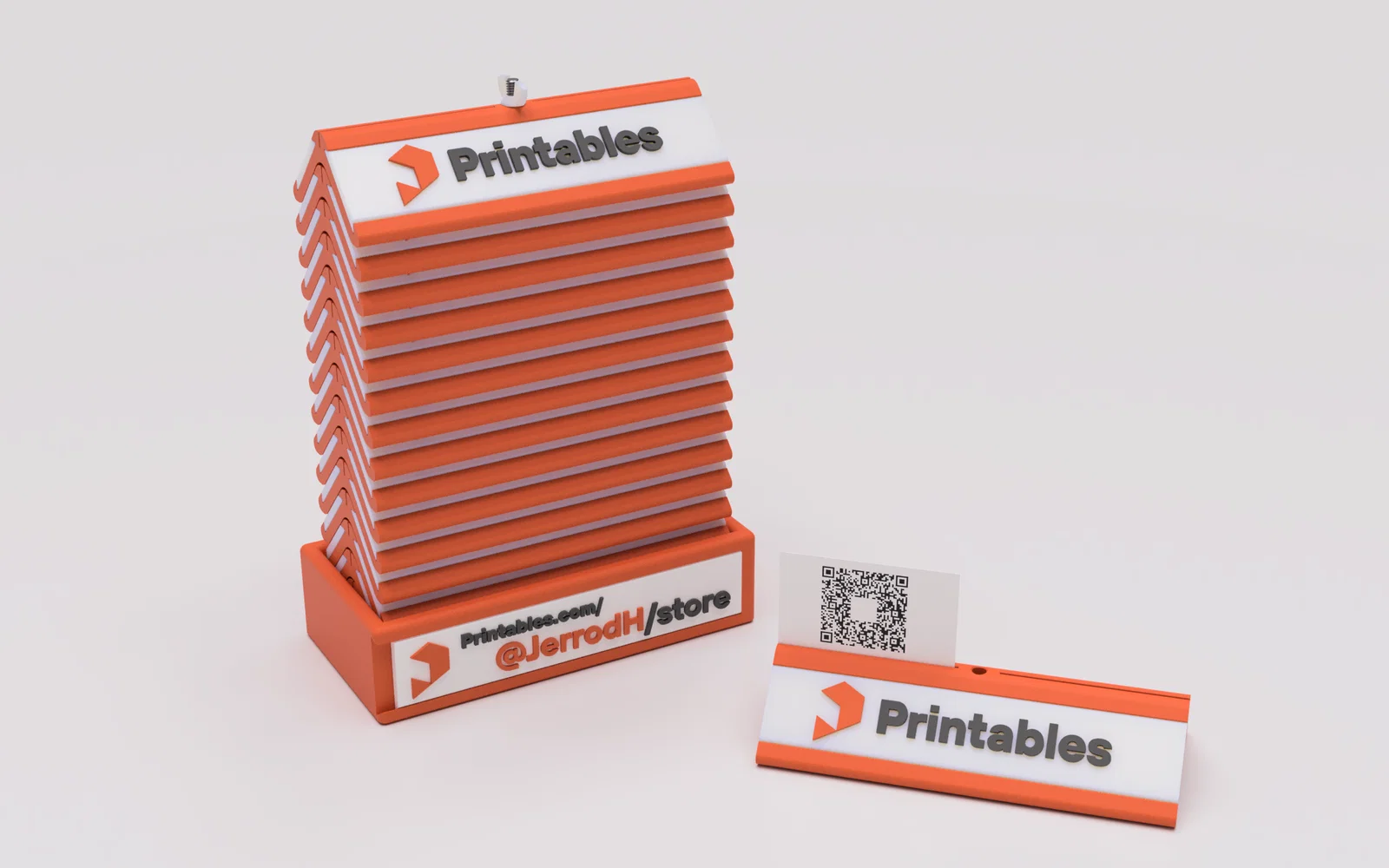

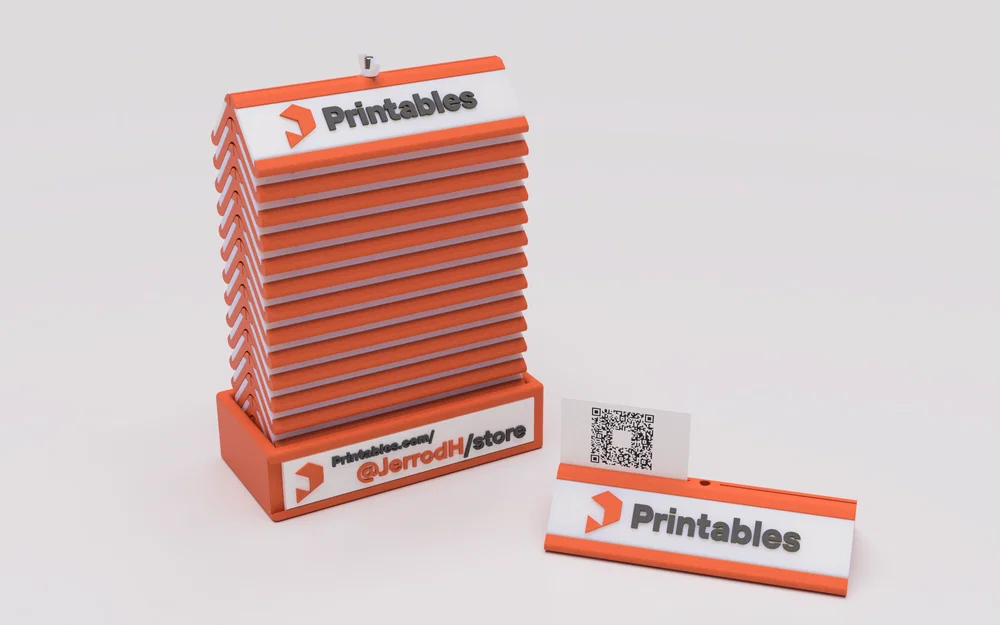

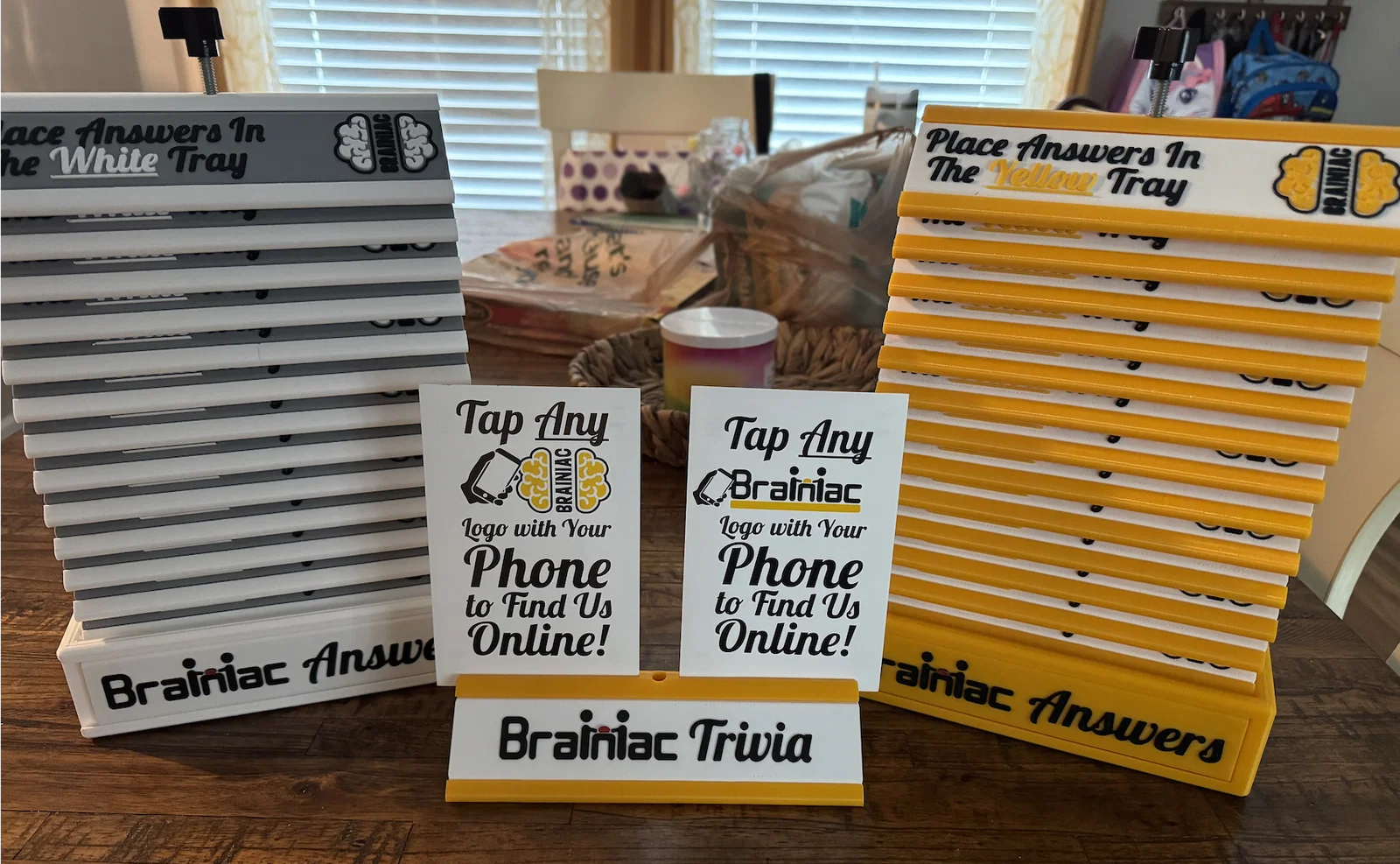

Bạn có thể xếp chồng nhiều khung bảng tên lại với nhau để mang đi cho tiện – cả chồng bảng sẽ vừa khít trong khay đi kèm. Ngoài ra, thiết kế còn có lỗ lắp ốc ¼-20 để bạn dùng thanh ren cố định cả chồng bảng khi di chuyển.

Ở đây mình chỉ cung cấp phôi bảng tên trống – bạn có thể dễ dàng thêm logo hoặc chữ viết nổi/chìm vào bảng tên bằng các tính năng sẵn có trong phần mềm slicer. Để in đa màu, bạn có thể dùng cách tạm dừng in từng lớp hoặc dùng các hệ thống đổi sợi như Prusa MMU hay Bambu AMS.

Mẹo nhỏ: bạn có thể dán thêm thẻ NFC tự dính giá rẻ (loại NTAG21x) vào mặt dưới của bảng tên để làm tính năng "chạm để xem thêm thông tin" rất chuyên nghiệp.

--

Tất cả các bộ phận đều in tốt với đầu phun 0.4, 0.6, 0.8mm và các thiết lập tường/độ đặc tiêu chuẩn.

Khay (Tray) - in theo hướng mặc định. Nên dùng support tự động hoặc vẽ support thủ công cho mặt dưới của phần khớp đuôi én và lỗ bắt ốc ¼-20.

Bảng tên (Nameplate) - đặt nằm phẳng trên mặt lớn khi in. Không cần support ở lỗ nam châm.

Khung bảng tên (Sign Frame) - in nghiêng cạnh bên theo file STL mặc định. Không cần support.

Nam châm có thể ép vừa khít nhưng nếu muốn chắc chắn hơn thì bạn có thể thêm một chút keo dán sắt (CA glue). Hãy cẩn thận kiểm tra cực từ trước khi lắp nhé.
