Cánh gió cho WeatherFlow Meter (Weather Vane)
Mẫu cánh gió (weather vane) dành cho WeatherFlow Meter/Precision Shooting Weathermeter, gắn ngàm tripod ¼-20. Có kèm PDF phần spindle để gia công nhôm (AL) hoặc in 3D; BOM và hướng dẫn lắp ráp đầy đủ.
Mô tả

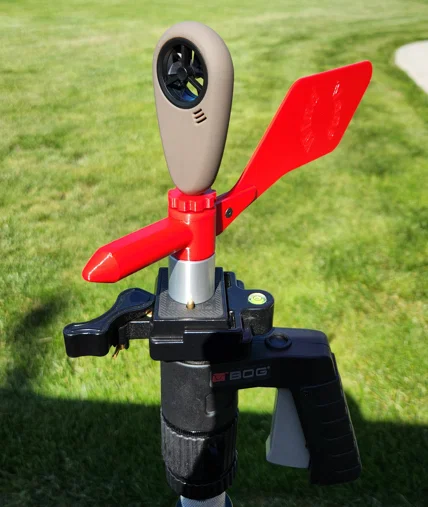

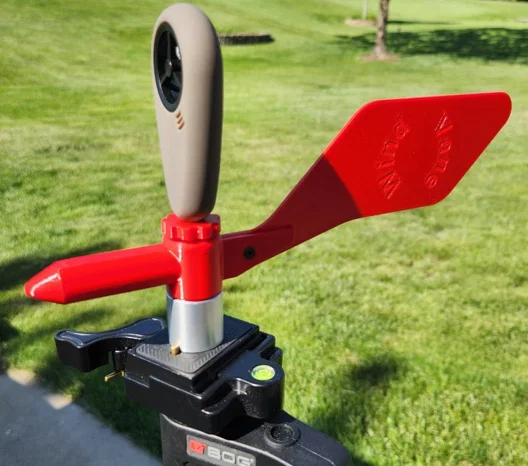

Đây là một cái cánh gió (weather vane) cho WeatherFlow Precision Shooting Weathermeter. Mẫu này gắn lên ngàm tripod chuẩn ¼-20.
Mình cũng có kèm một file PDF cho phần trục (spindle) nếu bạn muốn tự gia công bằng AL (nhôm) hoặc vật liệu khác.
Lưu ý: Mình không dựng ren ¼-20 cho Hub Cover và Jam Nut. Bạn có thể để con bolt tự cắt ren, hoặc dùng taro để ta rô 2 chi tiết này. Riêng phần ren trên spindle thì mình có dựng sẵn.

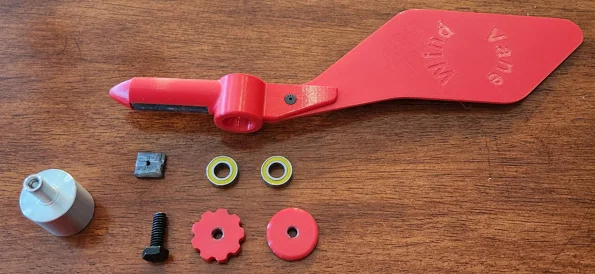

BOM:
(1) bolt ¼-20 dài 0.75 inch
(1) vít 4-40 đầu chìm (countersunk) dài 0.25 inch
(2) vòng bi bi kín (sealed ball bearing) 8 x 16 x 5mm
(6) cục chì 1/4oz
(1) Center Hub
(1) Spindle (mình làm bằng AL, nhưng cũng có thể in được)
(1) Hub Cover
(1) Meter Jam Nut
(1) Wind Vane

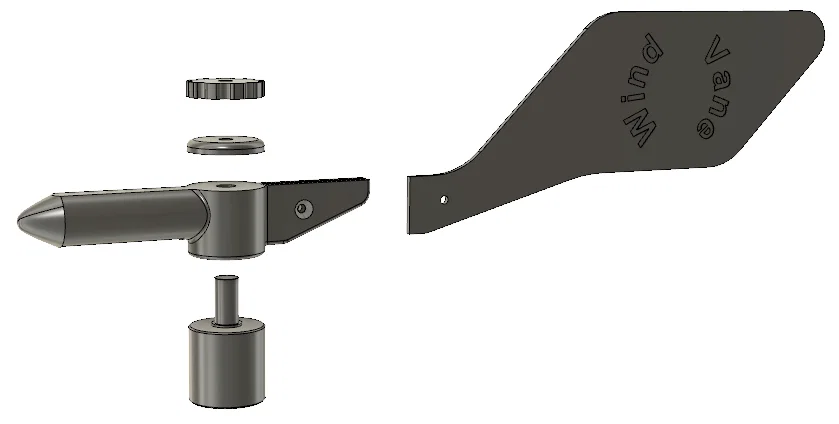

Hướng dẫn lắp ráp.
- Luồn bolt vào hub và lắp hub cover.
- Ép vòng bi trên vào đầu trên của hub.
- Ép vòng bi dưới sao cho bằng mặt với bề mặt dưới của hub.
- Cắm wind vane vào hub và bắt vít.

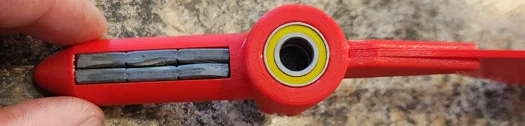

- Nhét các cục chì vào mặt dưới của phần pointer trên hub.
- Vặn meter jam nut vào bolt.
- Vặn meter vào bolt đến khi chạm đáy, rồi vặn lùi lại đến khi đúng vị trí.
- Siết chặt jam nut để khóa meter.
