Ốp quạt (fan shroud) Bambu Lab X1/X1C: stock, nozzle aftermarket hoặc kèm LED
Fan shroud cho Bambu Lab X1/X1C theo đúng bản stock, có tùy chọn in bản zin, bản cho CHT/aftermarket nozzle thấp hơn 2mm, hoặc bản gắn LED cho nozzle. Có hướng dẫn phần cứng kèm theo.
Mô tả
Đây là fan shroud được dựng theo đúng fan shroud zin (stock) trên Bambu Lab X1/X1C.
Bạn có các lựa chọn sau để chọn phiên bản shroud cần in:
A. Cấu hình Stock (zin)
Đây là phiên bản bạn cần tải nếu bạn đang thay một fan shroud zin bị bể/gãy, bạn không dùng aftermarket nozzle, hoặc đơn giản là muốn mod shroud dựa trên cấu hình gốc.
Phần cứng cần thêm:
B. Dành cho aftermarket nozzle (thấp hơn 2mm)
Nếu bạn đang dùng CHT aftermarket nozzles, fan shroud stock sẽ bị “thiếu” 2mm, nên có sẵn một phiên bản thấp hơn 2mm để bạn tải về.
C. Có LED cho nozzle

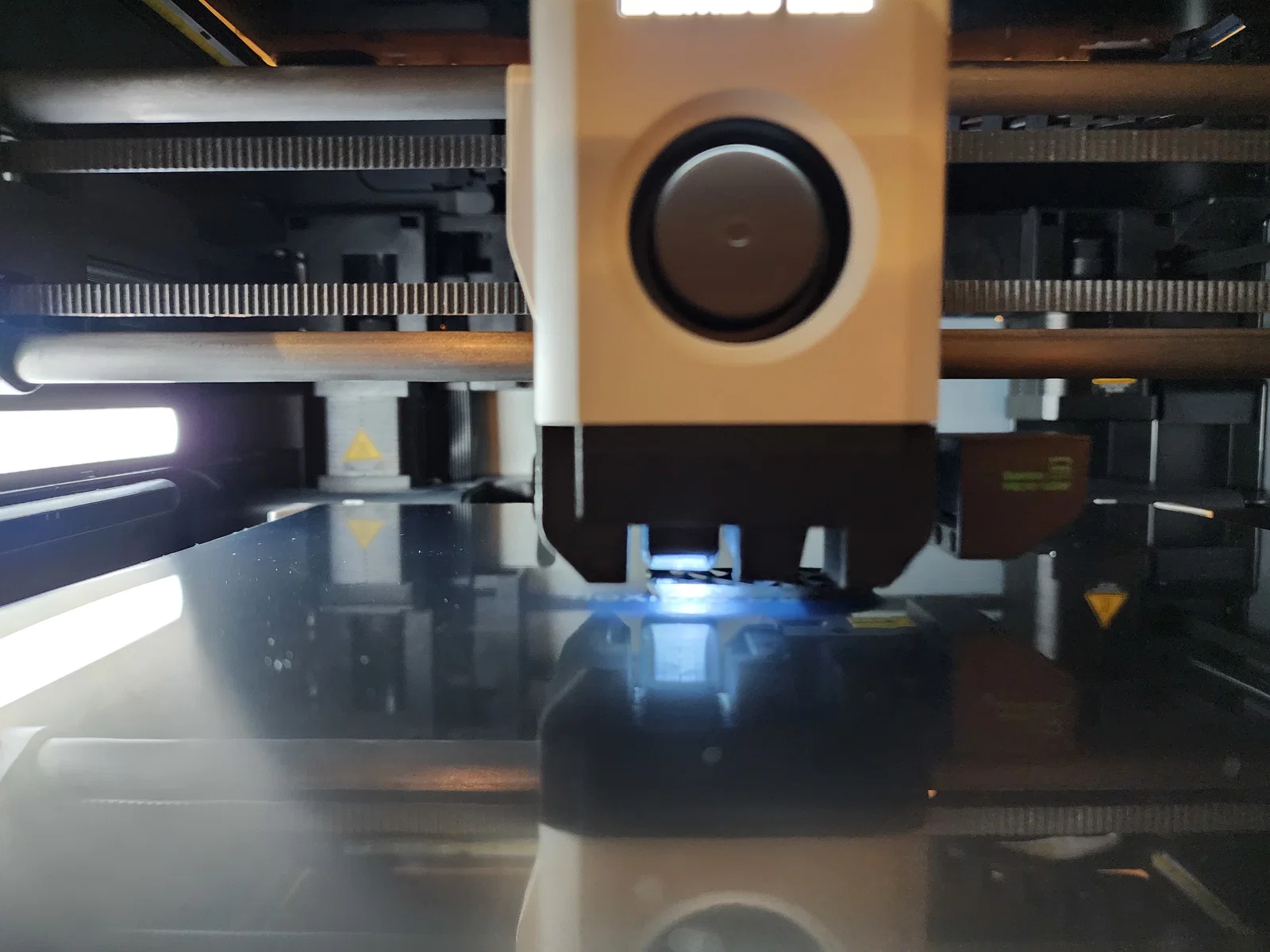

Nếu bạn giống mình, thích soi bản in từng layer khi đang in, thì đây là phiên bản bạn nên tải. Nếu bạn cũng dự định lắp thêm nozzle camera probe cần ánh sáng phụ, thì phiên bản này phù hợp nhất cho nhu cầu đó.
QUAN TRỌNG: Lắp fan shroud có LED sẽ cần hàn (soldering) vào board LED logo trên toolhead. TỰ CHỊU RỦI RO!
Phần cứng cần thêm (ngoài các nam châm):
- LED trắng 3mm (2.7V, 30mA)
- điện trở 120 ohm

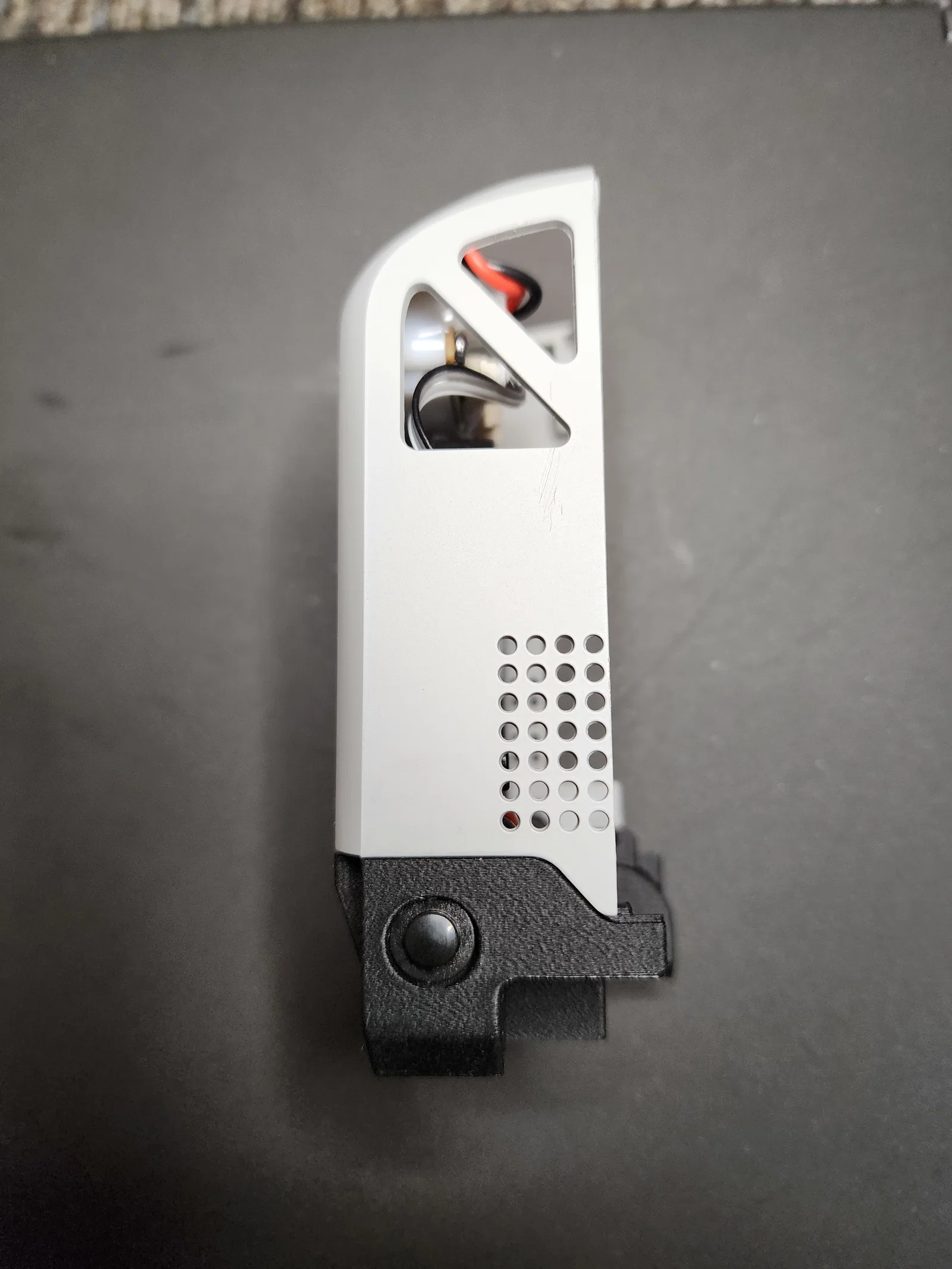

- công tắc gạt mini (mini latching switch)
- dây jumper

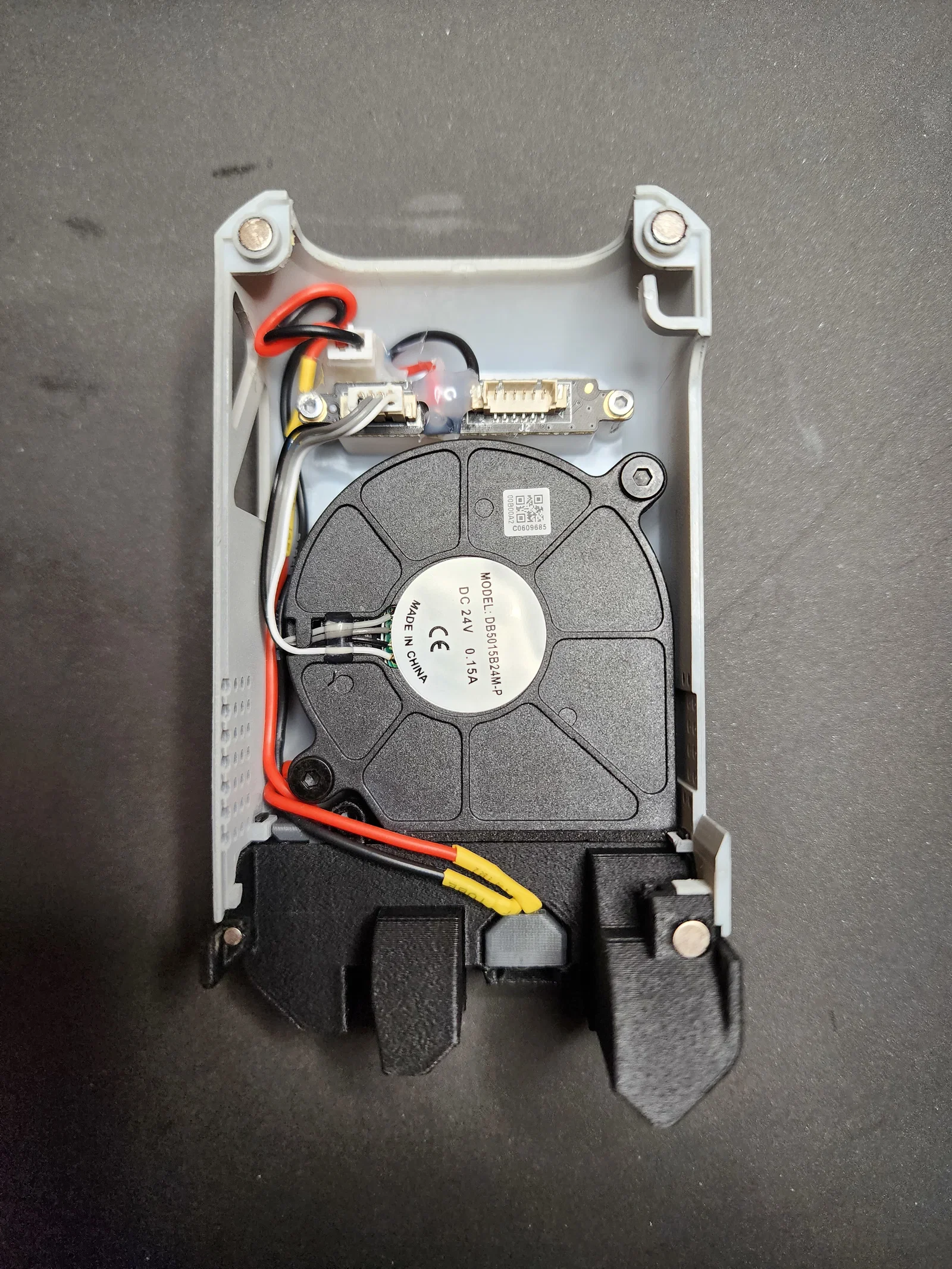

Cách mình làm là câu vào TP5 và mass (ground) ở J2. Như vậy LED sẽ sáng ngay khi máy in được ra lệnh in bất kỳ thứ gì. Một điện trở 120 ohm được hàn nối giữa nguồn và LED để tránh cháy. Mình có thêm công tắc bật/tắt tay để khi cần dùng LiDAR (tầm 1% thời gian) thì có thể tắt LED đi.
Hy vọng sẽ có bạn nào rành hơn mình tìm ra được điểm nối/đường tín hiệu nào để câu vào, giúp LED bật/tắt đồng thời với LED logo trên toolhead.
