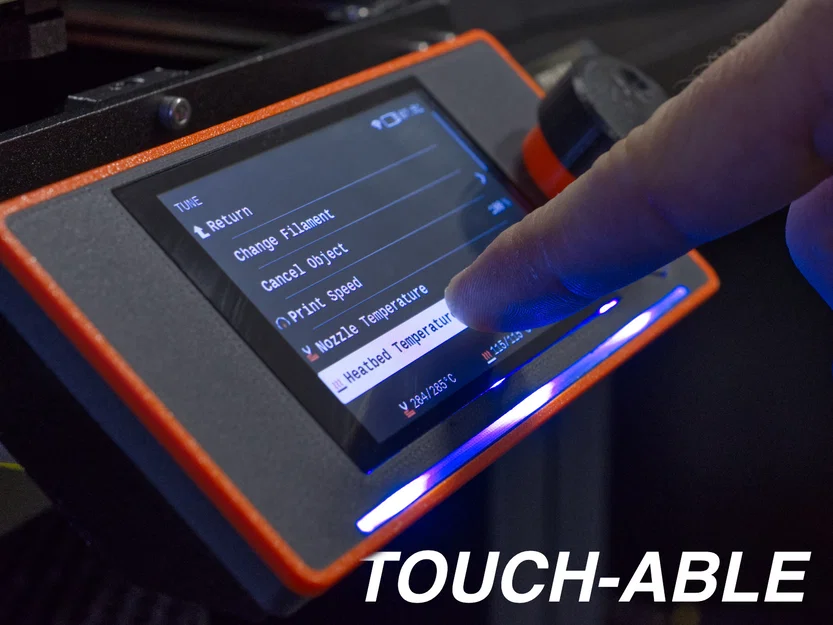

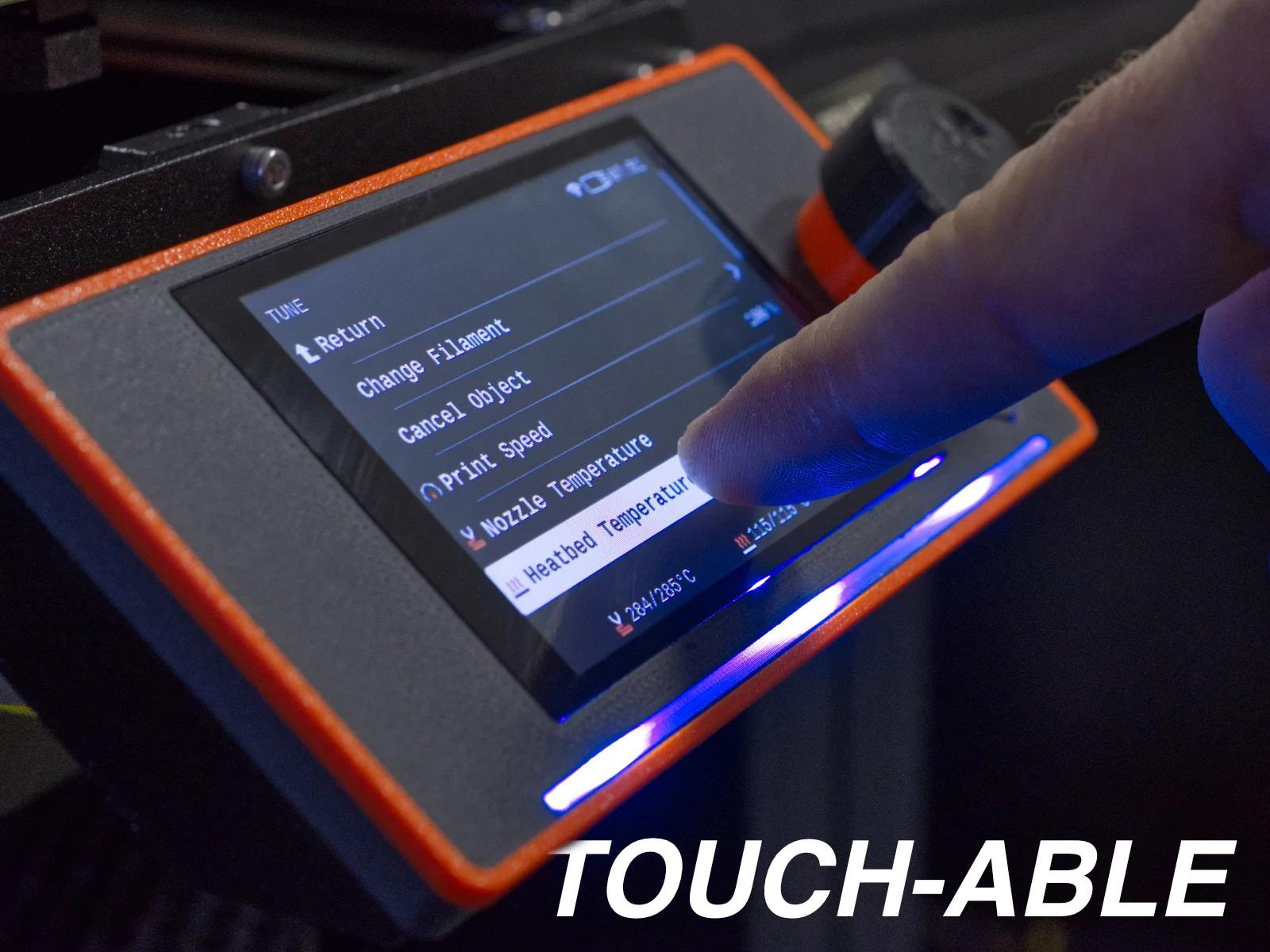

Nắp LCD mới cho Prusa XL/MK4/MK3.9/MK3.5 – tối ưu cho touch

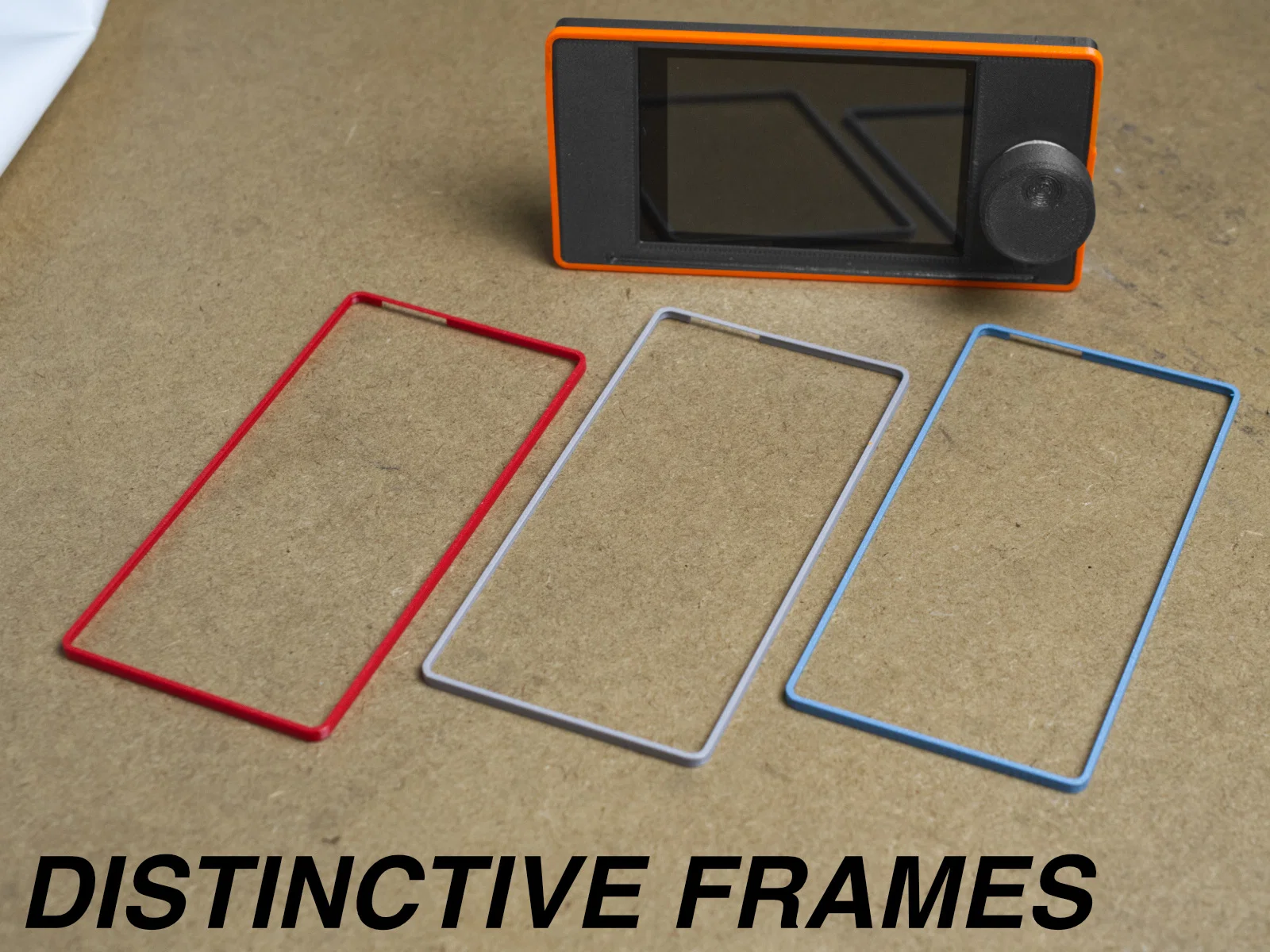

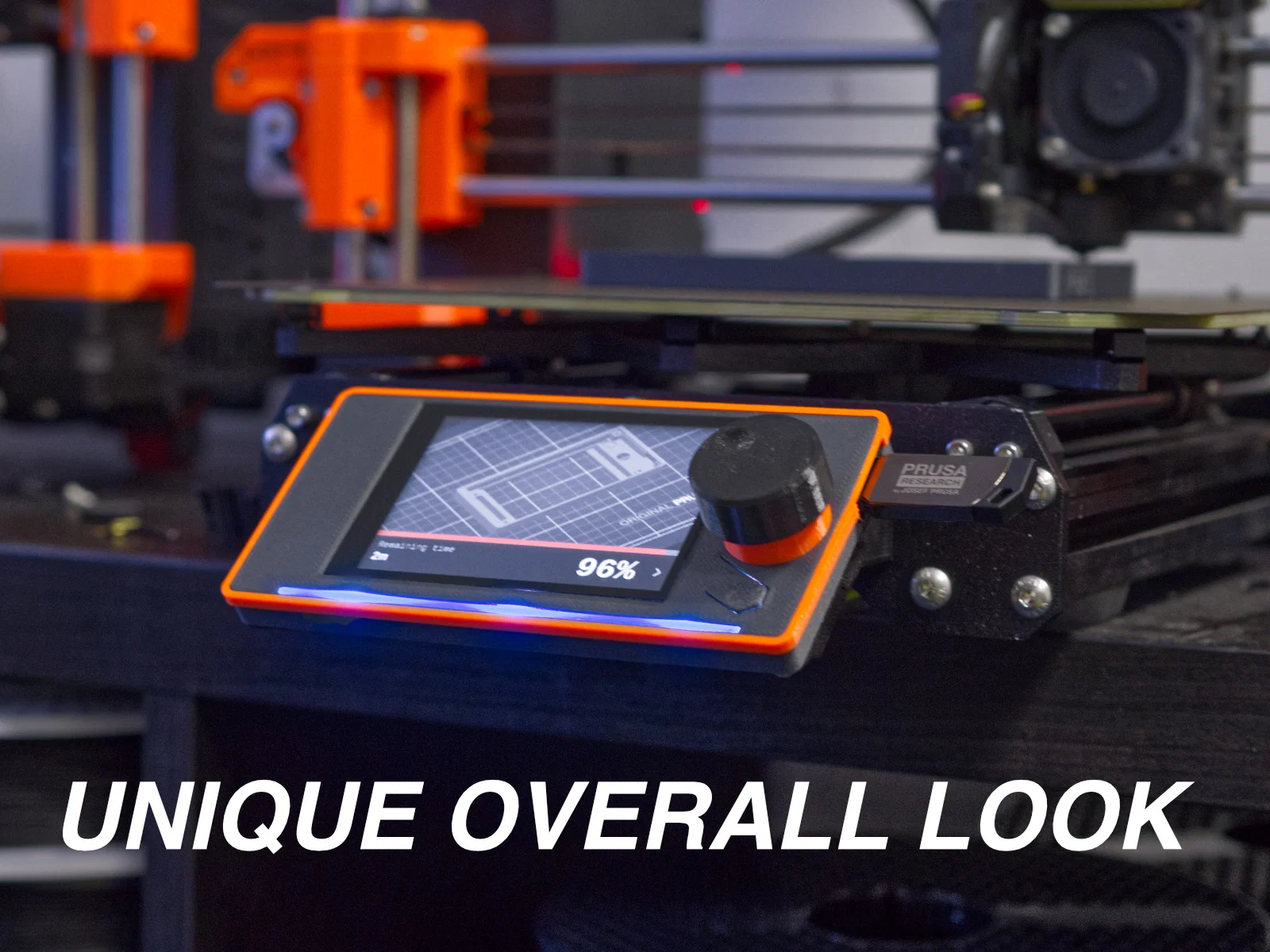

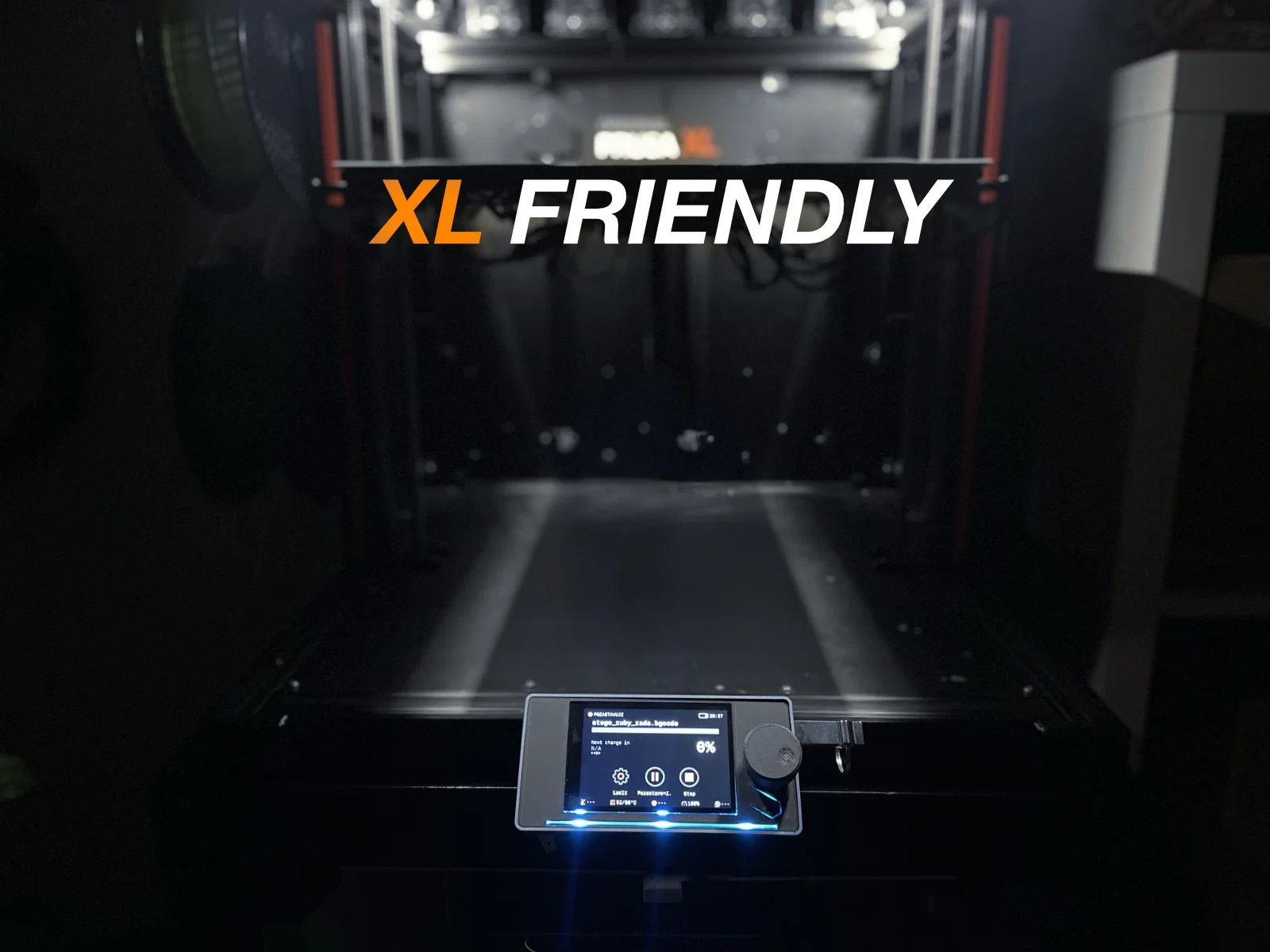

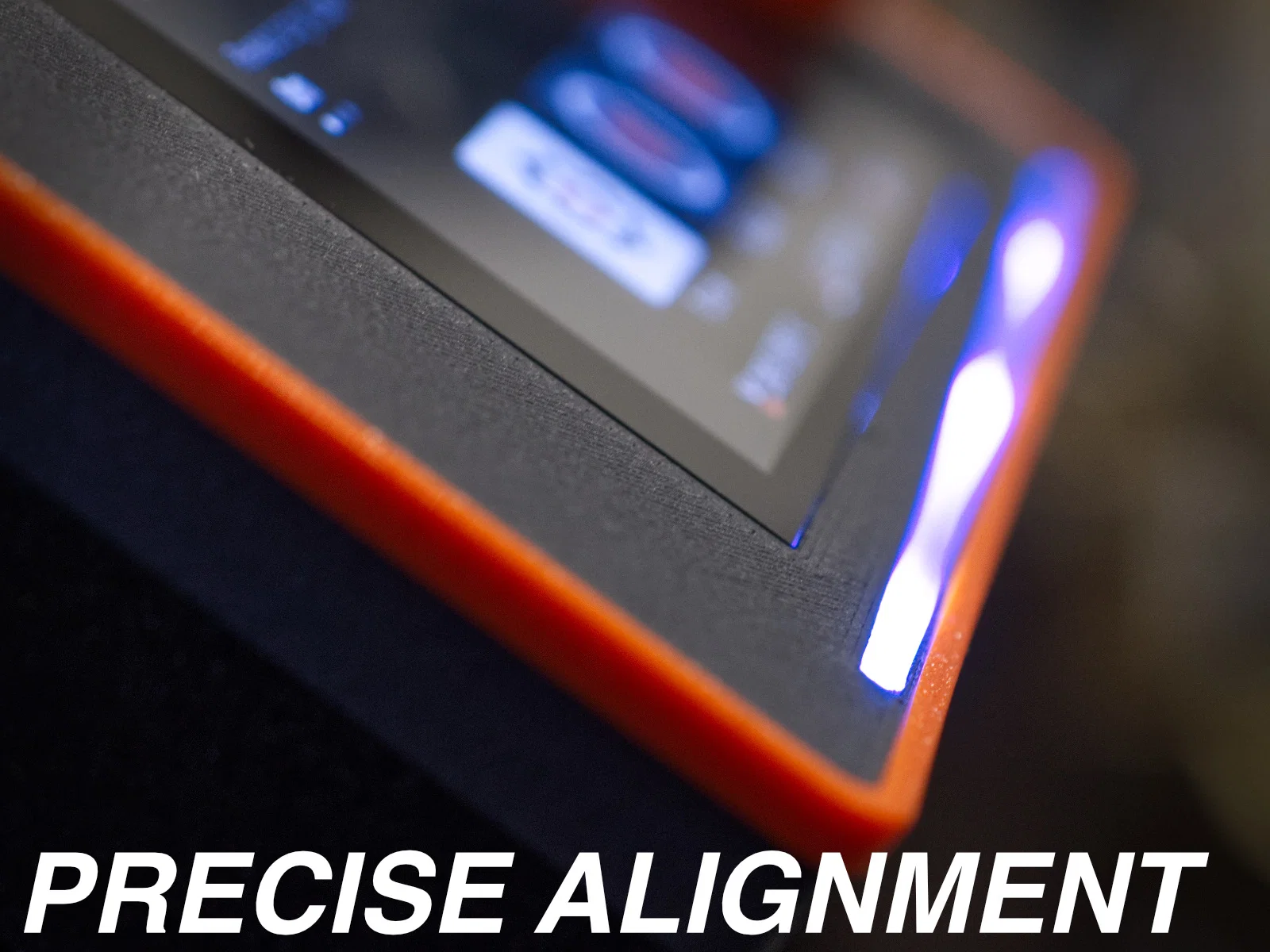

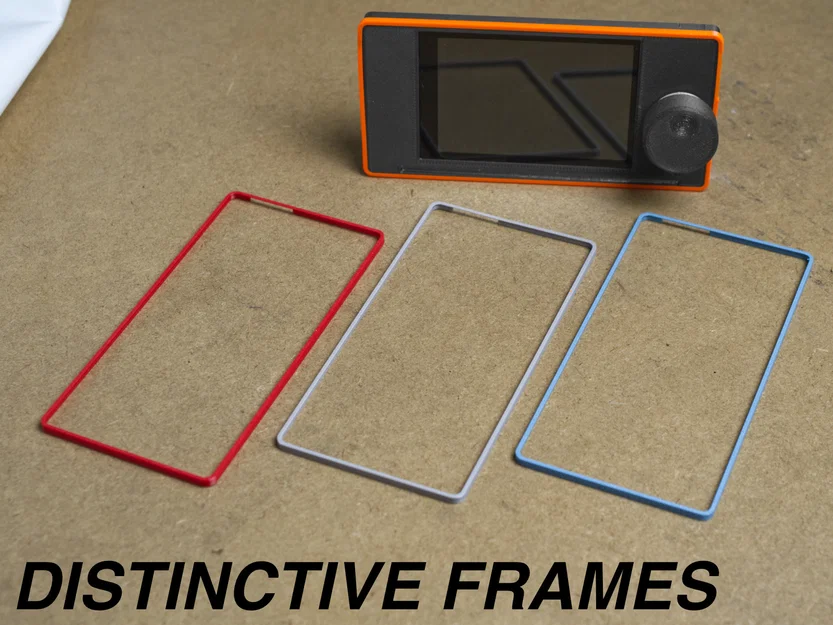

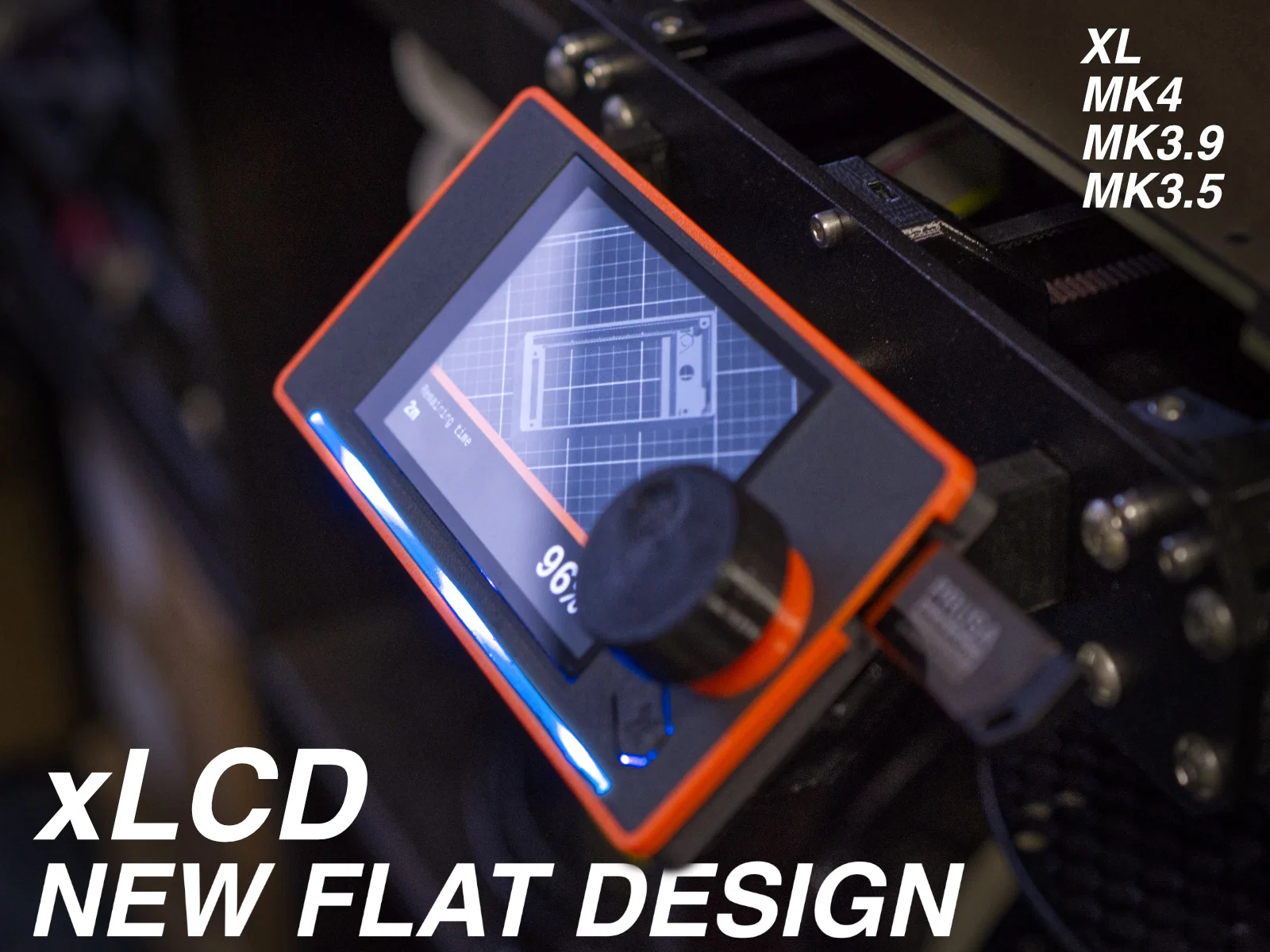

Giới thiệu phiên bản xLCD cover thiết kế lại: màn hình được đặt phẳng (flush) với mặt trước, nhìn gọn gàng và “liền khối” hơn. Có trang bị next-gen RGB LED diffuser và tương thích với printed supports Prusa xLCD mặc định. Đã test trên nhiều máy gồm Original Prusa XL, MK4, MK3.9 và MK3.5. Phần frame dạng thay thế (interchangeable) giúp bạn tùy biến dễ, rất tiện để phân biệt các máy trong printer farm ;).

Thích model này hả? Mời ly cà phê để có thêm ý tưởng nha ☕
👉 buymeacoffee.com/nexl Cảm ơn bạn đã ủng hộ 🙏

• Vật liệu đã dùng: Prusament PETG Orange, Prusament PC-CF
• Layer: 0.15 mm

Phiên bản cập nhật:

v1.2 (Chưa test)

• tăng độ đối xứng bằng cách thêm vật liệu bên trái (nhìn từ mặt trước).
• kéo dài diffuser và frame để khớp hoàn hảo với cover v1.2

v1.1

• thêm vật liệu quanh toàn bộ màn hình để tránh ánh sáng từ LEDs lọt vào (vẫn cần chừa một khe nhỏ để bù sai số dung sai kích thước của màn hình)
• áp dụng vách tường cao gấp đôi để giảm LED light lọt dưới LCD
• bỏ phần vật liệu đang cấn/cản dây cáp LCD
• thiết kế

                                           _Knob mới in trên bề mặt in rất mịn._

Ban đêm bị chói quá hả? Xem thử , thiết kế riêng để giảm độ sáng màn hình. Ngoài ra còn giúp bảo vệ touchscreen trong môi trường xưởng “nặng đô”.

                                            _Dễ in, dễ gắn._

Đừng quên Prusa MINI! Muốn đồng bộ ngoại hình màn hình cho mọi máy thì dùng .

Còn nếu bạn thích kiểu hiện đại hơn nhưng vẫn giữ đúng “đường nét Prusa”, mình khuyên bạn xem của @David_84304

CÀI ĐẶT (INSTALLATION)

Quan trọng:
Khi lắp supports và PE connector, mình khuyến nghị bạn xem manual lắp ráp chính thức của Prusa. Có sẵn tài liệu bên cạnh sẽ giúp lắp đúng và nhanh hơn.

Phần in (Printed parts)

• frame (PETG)
• LCD cover (PC-CF/PETG)
• LCD knob (PC-CF/PETG)
• LED diffuser (PETG trong suốt)
• LCD knob ring (PETG)

—————————————————————————————————————————————————

1. Đảm bảo đã tháo/bẻ bỏ các printed supports trong ô chữ nhật chỗ mở cho USB.

—————————————————————————————————————————————————

2. Lắp LED diffuser từ phía trong vào LCD cover.

Lưu ý đúng chiều (orientation) của các phần.

—————————————————————————————————————————————————

3. Ấn diffuser xuống và kiểm tra mặt bên kia phải phẳng với bề mặt.

—————————————————————————————————————————————————

4. Đặt LCD board (kèm lcd supports nếu cần) vào trong LCD cover.

—————————————————————————————————————————————————

5. Siết các vít M3 zin để cố định tất cả lại với nhau.

KHÔNG SIẾT QUÁ CHẶT! Nếu không LCD có thể hoạt động không đúng.

—————————————————————————————————————————————————

6. Ấn LCD knob ring vào trục encoder của LCD. Ấn xuống hết cỡ.

—————————————————————————————————————————————————

7. Ấn LCD knob vào trục encoder.

—————————————————————————————————————————————————

8. (Tuỳ chọn) Trượt frame dọc theo các cạnh của LCD cover. Chú ý hình dạng phía trên cổng USB.
