Buffer MMU2/MMU3 có nắp nam châm & khay nạp nhanh (Easy Load Tray)

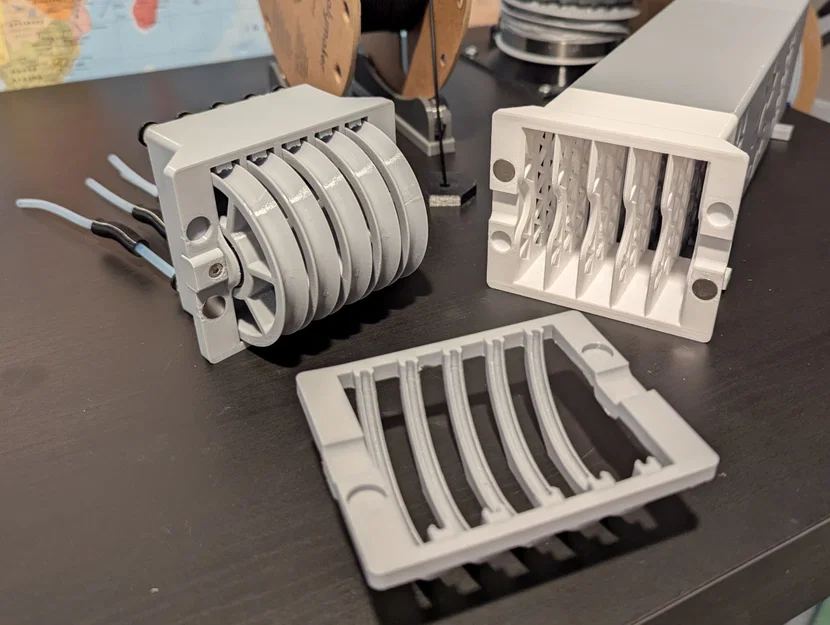

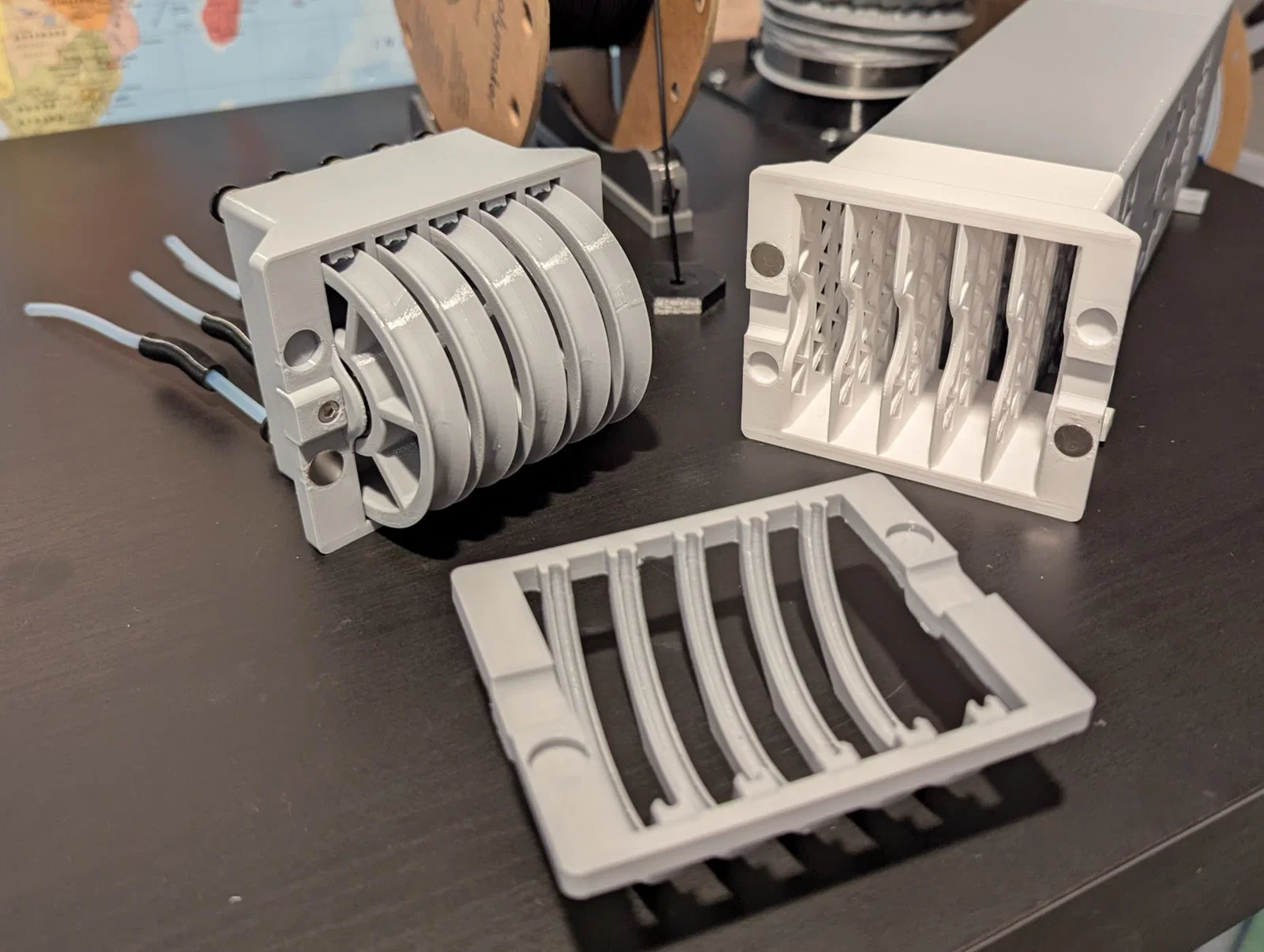

27/4/25 - Thêm easy load tray. Gắn miếng này kẹp vào giữa phần top và bottom, rồi bạn có thể nạp filament bằng cách đẩy thẳng vào ống PTFE để đi tới MMU mà không cần tháo nắp buffer. Khi nạp xong tất cả filament thì rút miếng insert ra để in.

8/8/24 - Cập nhật file magnetic_mmu_buffer_top với ren PC4M10 dạng côn (tapered) đúng chuẩn. Mẫu gốc mình remix bị sai ren cho connector này. Thiết kế ren của mình có thể vặn tay vào được.

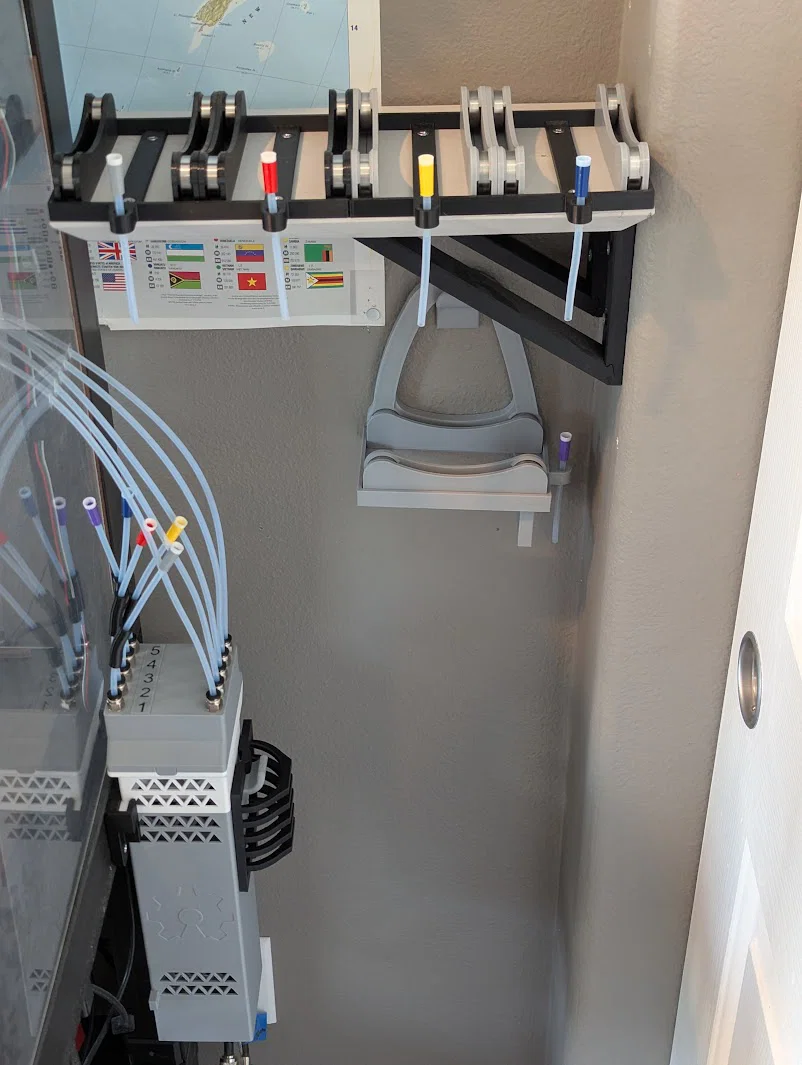

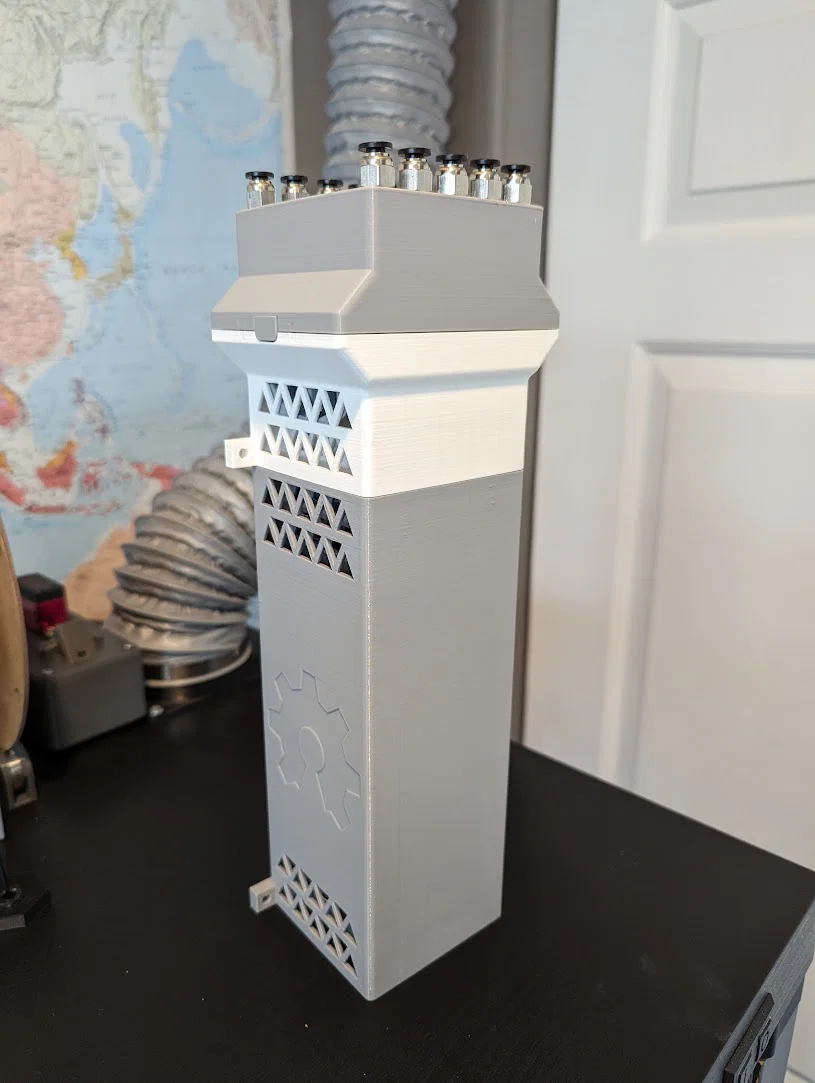

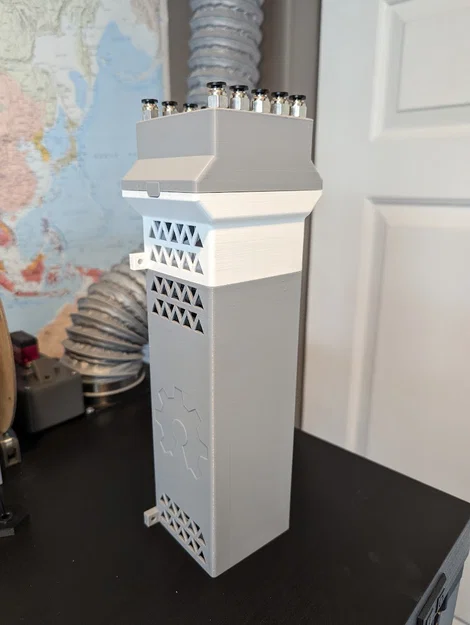

Đây là bản remix từ buffer MMU2s của Manzn, đổi sang nắp/manifold gắn bằng nam châm và bỏ kiểu “quấn vòng” quanh bánh xe để đường đi trong buffer có ma sát rất thấp. Thực tế mình gặp trường hợp filament lại có xu hướng chạy ngược ra phía cuộn thay vì “đổ” vào buffer, nên mình phải thêm một chút ma sát giữa các cuộn filament và cụm buffer. Lượng ma sát do chi tiết này tạo ra là rất nhỏ nhưng đủ để ngăn filament bị đẩy ngược về phía cuộn, và giờ buffer được nạp đúng cách. Thường ma sát là vấn đề, nhưng trường hợp này thì không.

Tab bắt mount là dạng generic. Nếu bạn muốn tự làm mount, footprint lỗ trên tab như sau:

• Lỗ 4mm
• Cao 250mm x rộng 85mm (đo tâm–tâm)

In tất cả các chi tiết, và bạn còn cần thêm wheels. Mình dùng bộ wheels này vì không có overhang gắt dễ làm bề mặt in bị xấu:

Tất cả chi tiết (trừ loading tray) đều in không cần support nếu để đúng hướng như file. Các lỗ cho connector PC4M10 được thiết kế theo kiểu sequential bridging nên không cần support.

File hơi nặng vì mình export từ Fusion360 với độ phân giải cao nhất để đường cong lên print mịn nhất.

Bộ này dùng phần cứng sau:

• (2) ốc M3x10 socket head

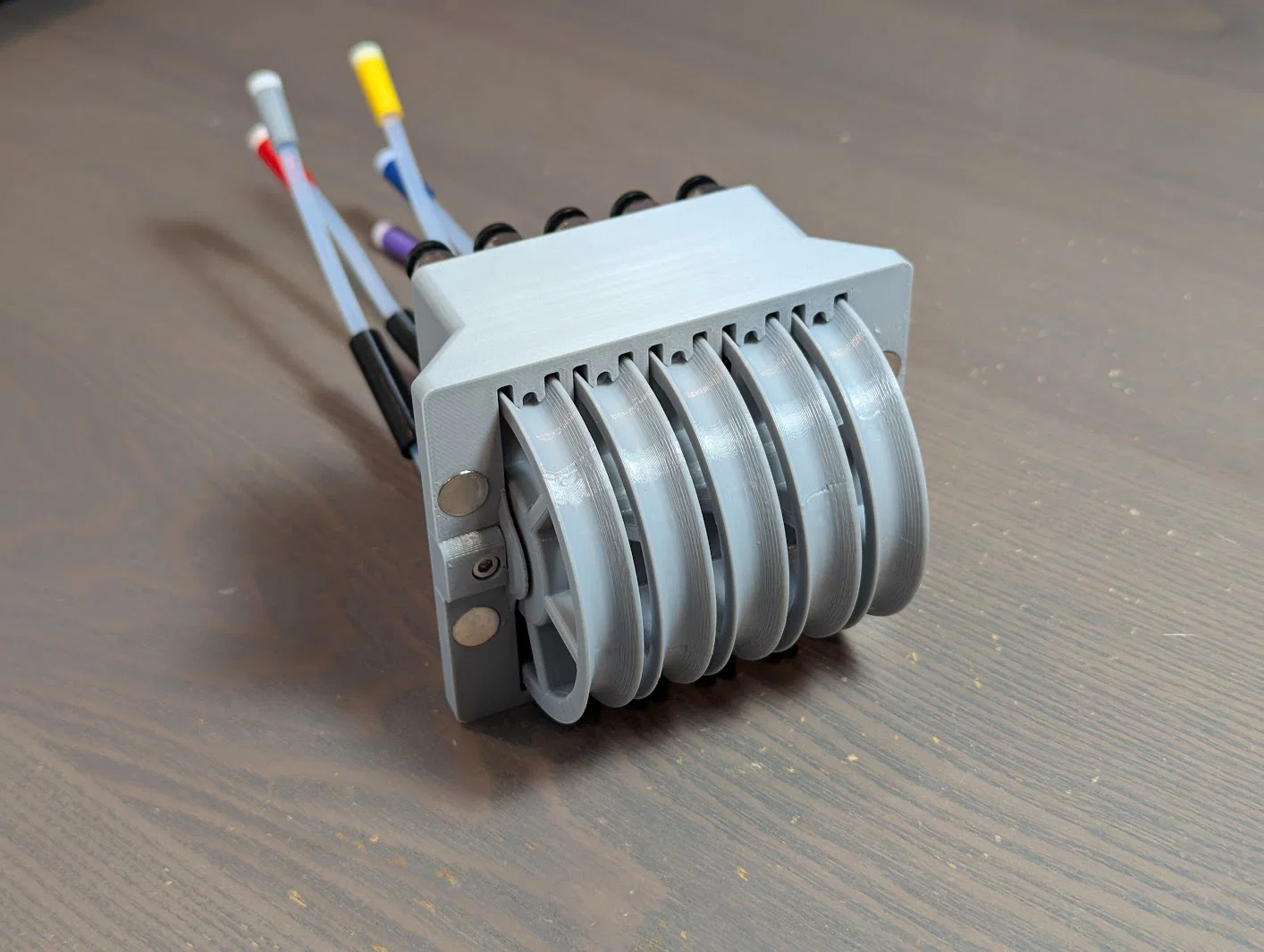

• (2-8) nam châm đất hiếm 10mm x 2.6 — 2 bộ là đủ giữ nắp đứng chắc
• (5) bạc đạn 608 (loại bạc đạn skate/rollerblade phổ biến — cứ dùng loại rẻ)
• (10) PC4 M10 connectors

Trục (axle) in sẵn được giữ cố định bằng các end blocks.

Phần middle và bottom dán với nhau bằng keo CA (superglue).

Nam châm dán vào vị trí bằng một giọt keo CA.

Easy loading tray in đúng hướng như file và cần support. Vì chi tiết này không chịu lực, nên in PLA để overhang sạch hơn. Có thể thử in không gắn nam châm cho phần này vì mình thấy không cần.

Mình đã tẩy mỡ trong bạc đạn để nó quay nhẹ hơn và để luôn nắp che (covers) ra ngoài.

Nắp (lid) cũng dùng các miếng PTFE insert để giữ đường đi thẳng hàng và giảm ma sát. Có một đồ jig để cắt ống (xem hình). Có thể cần kềm mũi nhọn để đẩy các insert này vào đúng chỗ.

Mình dùng và thiết kế này cho filament của mình.

Ngoài ra dùng thêm này để hỗ trợ nạp ống PTFE.
