Kiếm MASTER (Không cần keo, lắp ráp mượt!)

TRƯỚC KHI IN: “B1” và “B2” đã được cập nhật ngày 2/8/2023 vì mình lỡ upload nhầm phiên bản, nên nếu bạn đã tải trước đó thì vui lòng tải lại 2 file này.

In 1x:

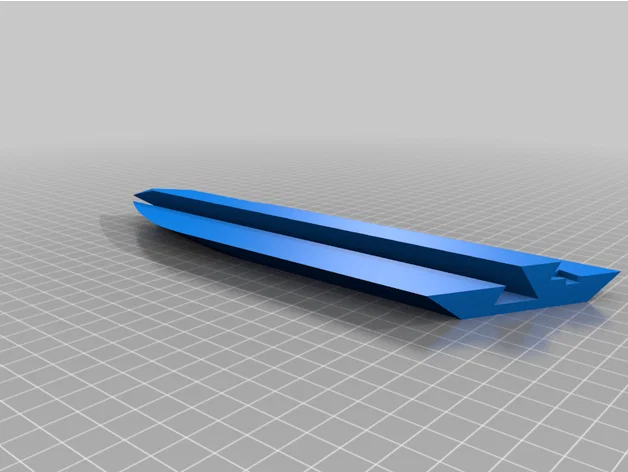

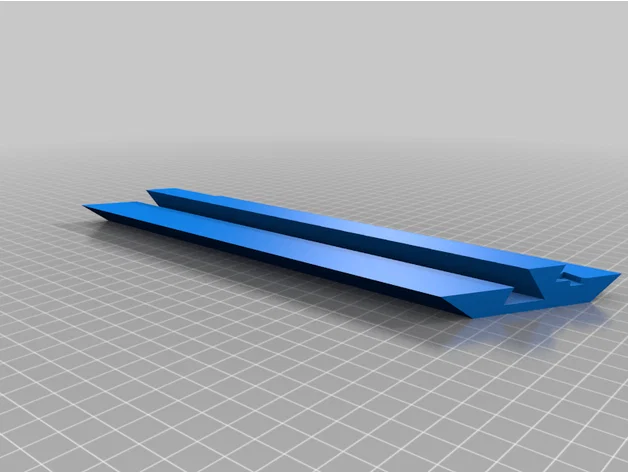

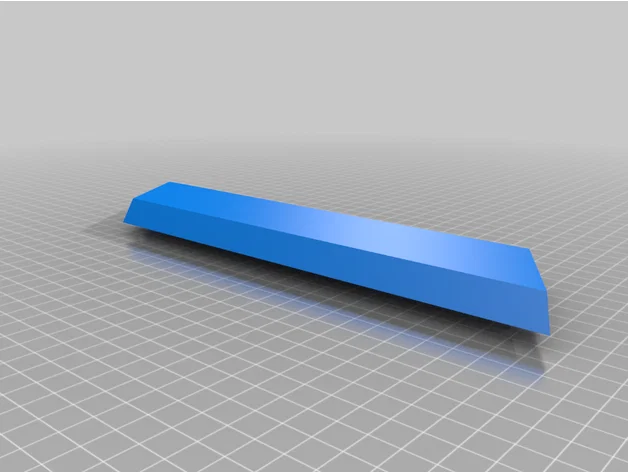

• Silver “B1” tới “B4-6”, mỗi món dựng đứng trên đầu vát nghiêng.

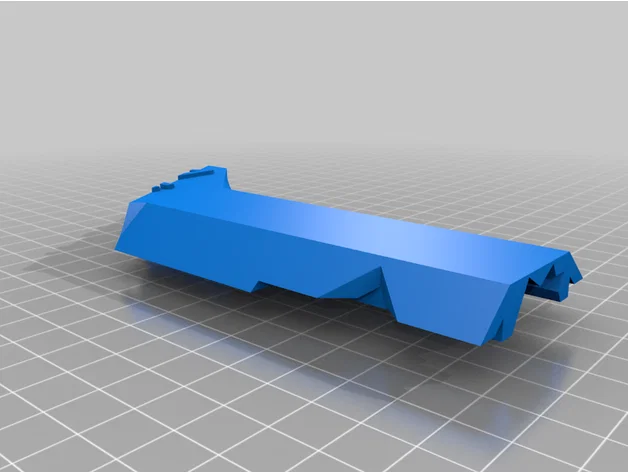

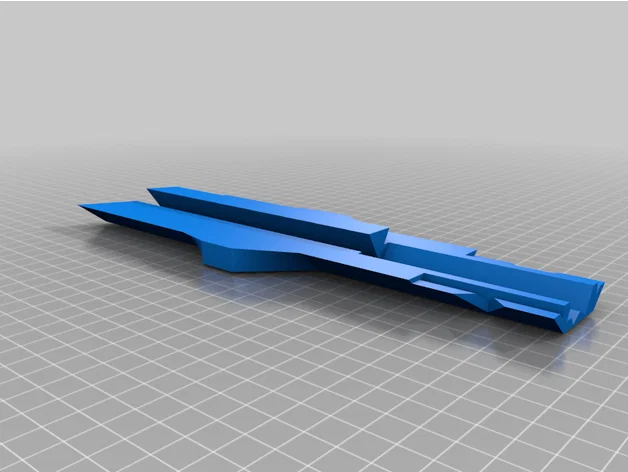

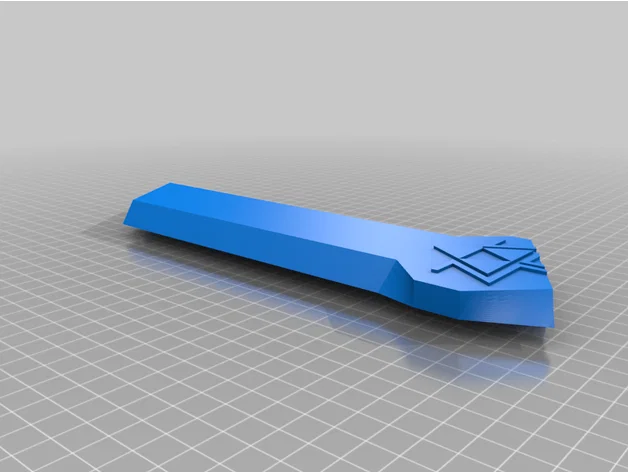

• Silver “B7” tới “B9”, mỗi món dựng đứng trên đầu vát nghiêng (lưu ý “B7” nhìn khá giống “B4-6” nhưng không y hệt vì có một đường cong nhẹ ở chỗ nối với “B9”).

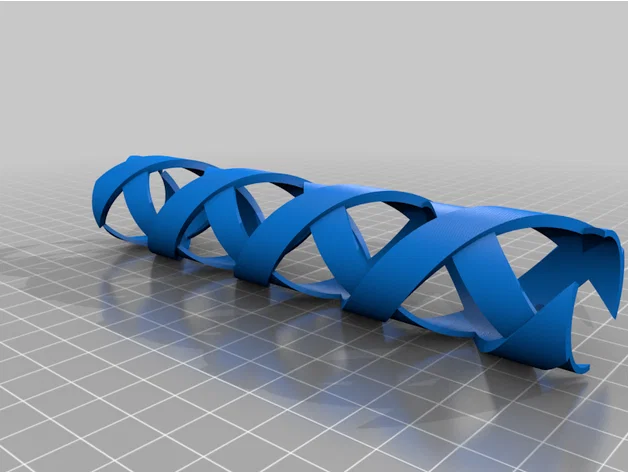

• Blue “H1” và “H2”, mỗi món để mặt phẳng bị cắt mở úp xuống bed (thiệt, không cần support!).
• “V” đặt cạnh dài phẳng xuống bed (chi tiết bên trong; màu nào cũng được).

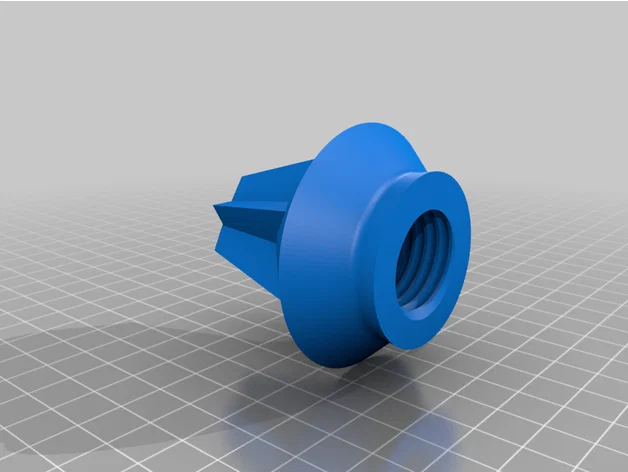

• Blue “D” dựng đứng trên đầu rộng hơn (khuyến nghị set Horizontal Expansion -0.2mm để lắp dễ hơn).
• Green “X” dựng đứng (khuyên dùng brim cho riêng chi tiết này).
• Blue “E” để đầu nhọn hướng lên trên.

In 2x:

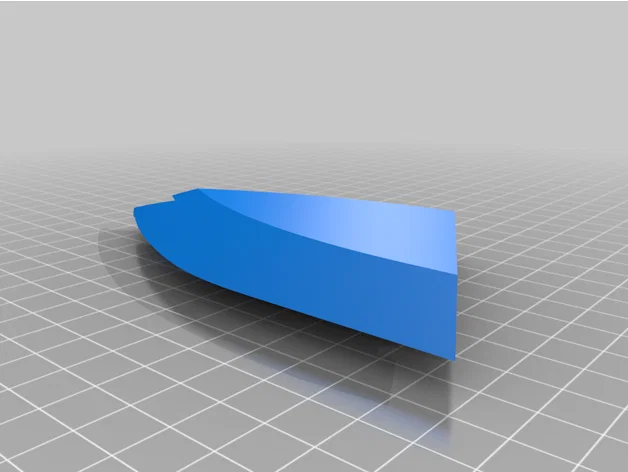

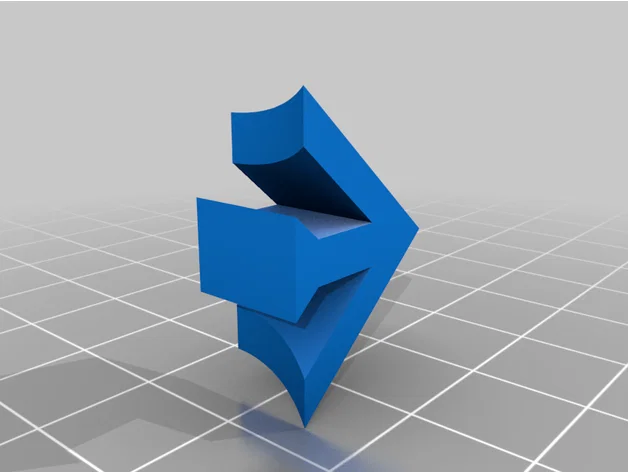

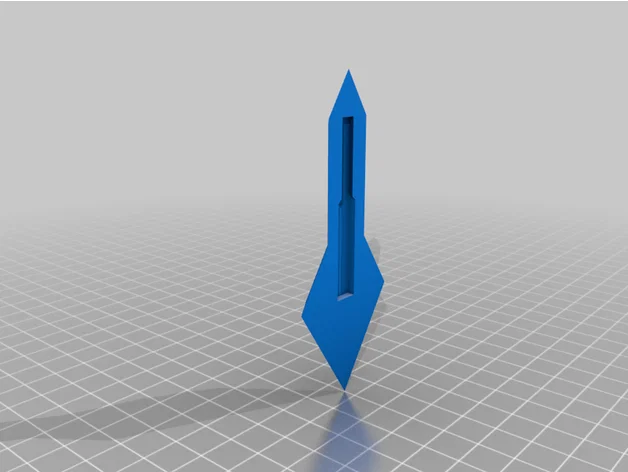

• Copper “T” đặt mặt lớn dạng mũi tên xuống bed.

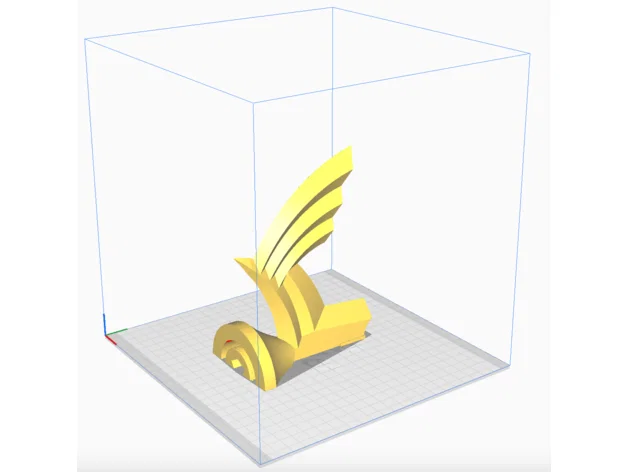

• Copper “G” đặt mặt phẳng lớn xuống bed.

In 5x:

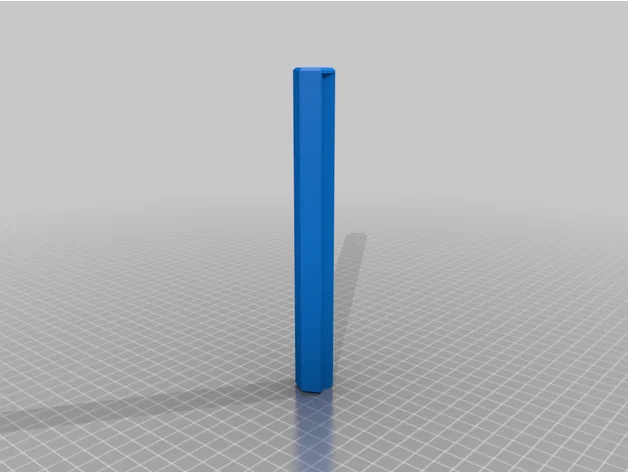

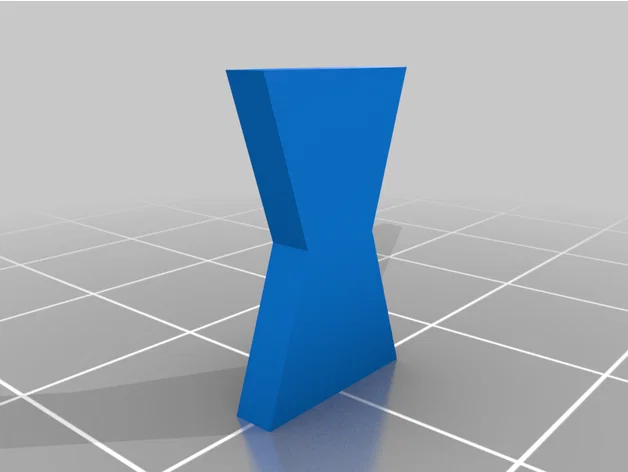

• “P” nằm phẳng trên bed (chi tiết bên trong; màu nào cũng được).

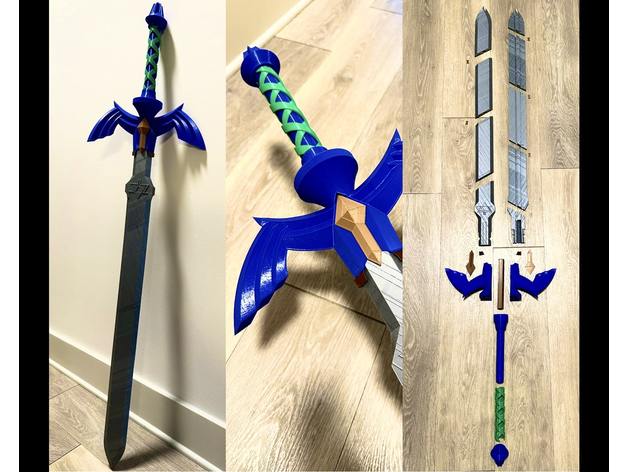

^ Như vậy sẽ ra cây kiếm dài 39 inch. Để thêm 9 inch vào lưỡi (như trong hình mình chụp) thì làm như sau.

In 2x:

• Silver “B4-6” mỗi món dựng đứng trên đầu vát nghiêng (lưu ý bạn đã in sẵn 1 món này rồi, nên tổng cộng sẽ có 3 món “B4-6”).

In 2x:

• “P” màu bất kỳ nằm phẳng trên bed (nâng tổng số “P” lên 7).

Về mặt kỹ thuật, bạn có thể cộng thêm 9 inch cho lưỡi hoài bằng cách thêm từng cặp “B4-6” và “P”. Tuy nhiên tới một lúc nào đó lưỡi có thể gãy do chính trọng lượng của nó. Xin cộng “điểm thưởng tưởng tượng” cho ai đăng bản in dài nhất của cây kiếm này.

Hậu kỳ sau khi in

Hướng dẫn lắp ráp

TRƯỚC KHI LẮP: “B1” và “B2” đã được cập nhật ngày 2/8/2023 vì mình lỡ upload nhầm phiên bản, nên nếu bạn đã tải trước đó thì vui lòng tải lại và in lại 2 món này.

1. Xếp và ghép “B1”, “B3”, “B7”, và “B9” theo thứ tự bằng các chi tiết “P”. “P” sẽ ấn vào các khe ở mặt sau của các chi tiết “B#”. Nếu làm lưỡi dài hơn, thêm 1 “B4-6” vào giữa “B3” và “B7”, rồi ghép bằng thêm 1 “P”. Phần này là mặt Odd (mặt lẻ) của lưỡi.
2. Xếp và ghép “B2”, “B4-6”, và “B8” theo thứ tự bằng các chi tiết “P” như bước 1. Nếu làm lưỡi dài hơn, thêm 1 “B4-6” cạnh cái đã có trong chồng, rồi ghép bằng thêm 1 “P”. Phần này là mặt Even (mặt chẵn) của lưỡi.
3. Trượt 2 mặt Even và Odd của lưỡi vào với nhau. Giữ chúng với các chi tiết “P”. Giờ cả lưỡi sẽ cứng cáp, ngoại trừ việc 2 mặt vẫn có thể trượt dọc theo nhau.
4. Trượt cả 2 chi tiết “T” vào các rãnh ở đáy lưỡi. Mặt rộng hình mũi tên của mỗi cái phải hướng về phía đáy lưỡi.

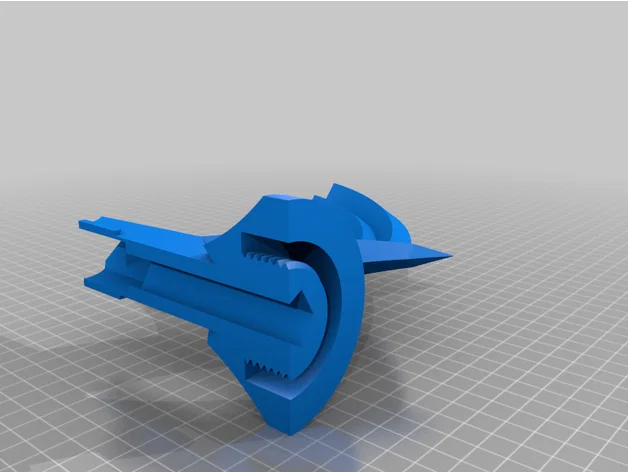

5. Ốp “H1” và “H2” vào đáy lưỡi sao cho chúng khớp với nhau. Trượt “V” vào lỗ ở đáy của “H#”, rồi đẩy vào hết cỡ. Chỉ để lộ ra một phần nhỏ (chưa tới 1 inch) của chi tiết “V”.

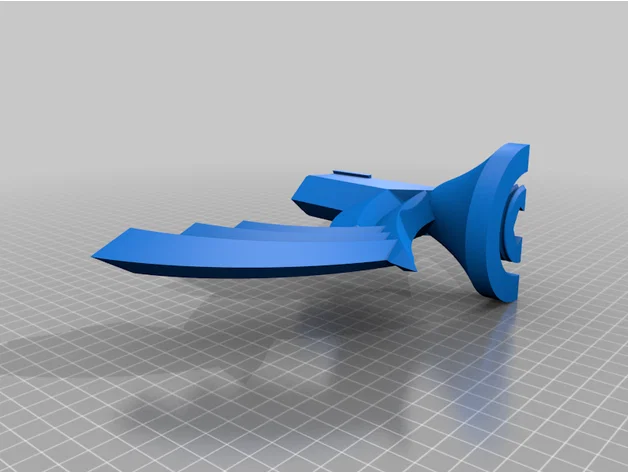

6. Gắn các chi tiết “G”. Bước này khó diễn tả bằng chữ. Nếu bạn vận hành được máy in 3D thì chắc bạn sẽ tự figure ra thôi. Coi như một thử thách vui vui.

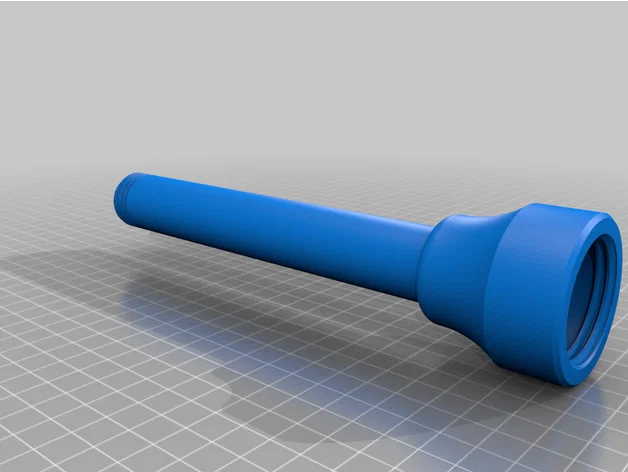

7. Trượt “X” vào “D” và vặn “E” vào “D”.
8. Vặn cụm XDE vào “H#”. Làm nhẹ tay và đừng vội. Nên cầm phần đầu rộng của “D” (không phải “E”) để tránh gãy. Nếu cần, tháo ra rồi vặn “D” ra/vào “H#” vài lần để ren mượt hơn.
9. Xong!
