Jig/Template Router Lắp Futures Fins Finboxes – Bản Cập Nhật

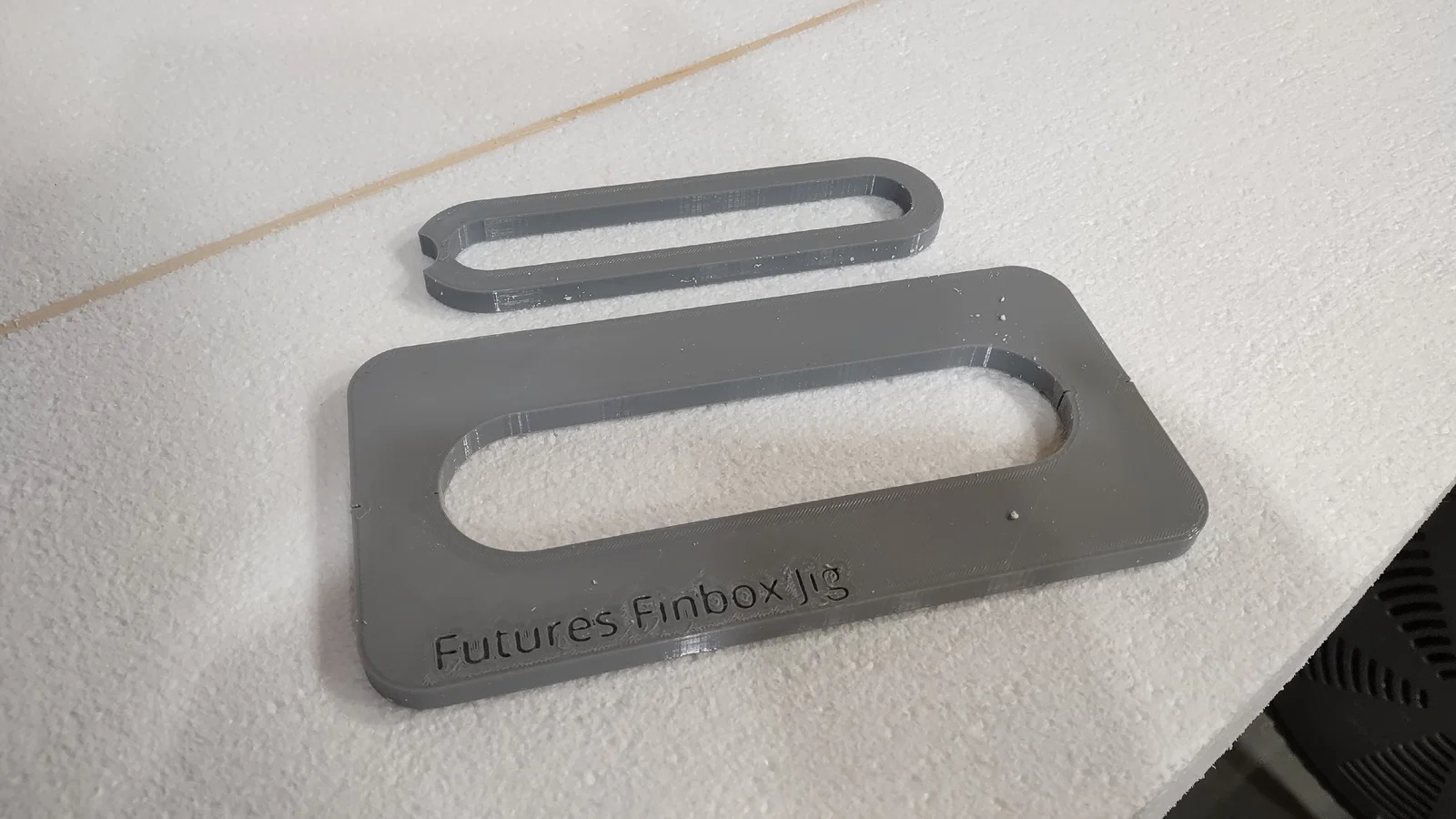

Đây là các router templates để lắp Futures Fins finboxes. Trước tiên dùng router phay phần slot, rồi tới phần flange. Có 2 template, kèm theo một insert có thể dùng chung với template flange. Cách này giúp phay phần insert box mà không cần tháo template flange ra.

Dùng calipers để đo độ sâu rồi set độ sâu của router bit. Templates cao 8mm, nên cộng thêm 8mm vào số đo chiều cao của finbox và flange mà bạn đo được.

Dùng masking tape để dán chặt template xuống, hoặc dán thêm lớp lót ngăn kéo chống trượt (grippy drawer liner) vào mặt đáy của jig.

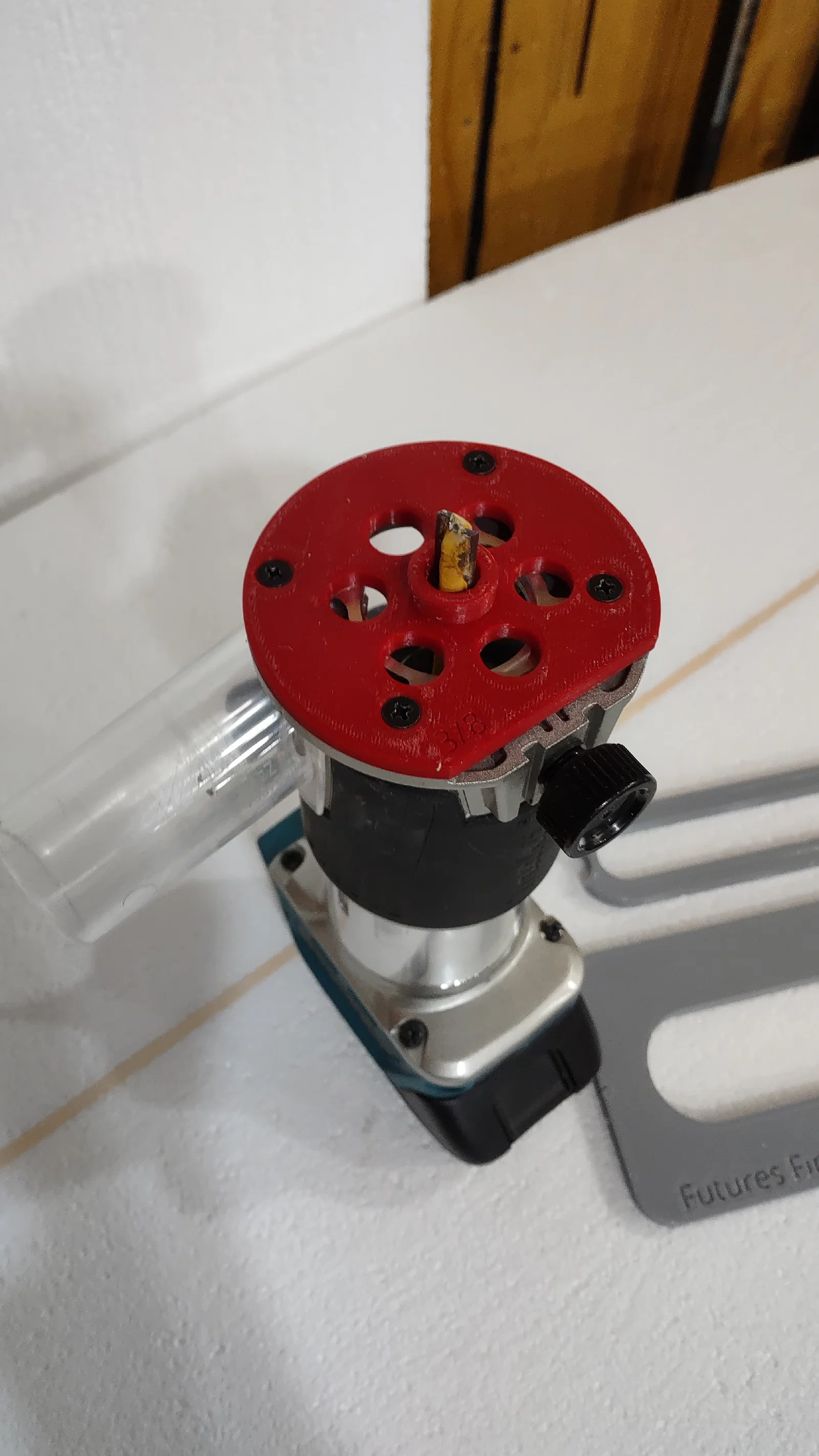

Router mình dùng là Makita RT0701C Compact; cũng có bản cordless rất xịn là Makita DRT50ZX4. File có kèm các router bases cho những model đó. Kích thước bit là 3/8".

*Mình có đăng một bản trước đó và đó là lần đầu mình thử modeling, nên tolerances ở bản này đã được tinh chỉnh kỹ hơn.

*Đã thêm DeWalt base plate cho bit 3/8".

Nếu cần, bạn xem website của mình để có hướng dẫn lắp chi tiết.

https://www.geckosurfboards.com/surfboard-building-router-jigs/

Print Settings cho Jigs:

• 0.3mm layer height
• 25% Infill

Print Settings cho Router Bases

• 0.2mm layer height
• 30% Infill
