Bộ mount/bracket gắn tấm pin năng lượng mặt trời (Solar Panel Mount)

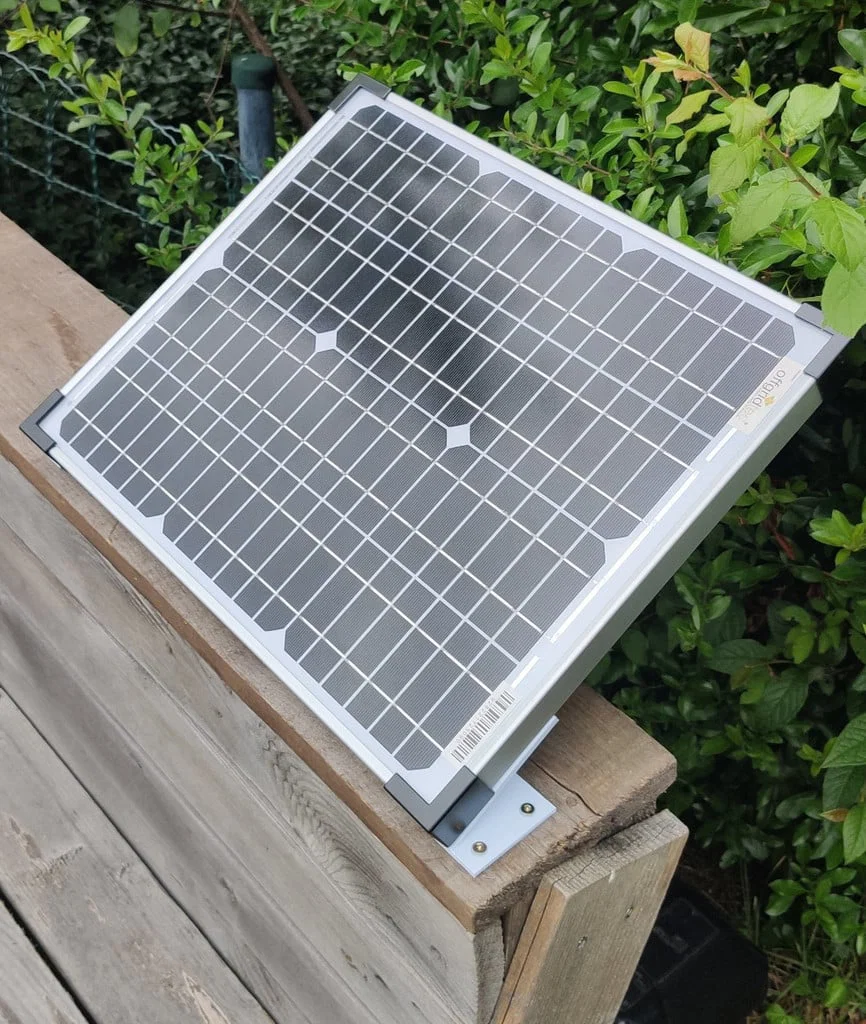

Đây là một bộ mount/bracket thiết kế riêng cho tấm pin năng lượng mặt trời Offgridtec 20W. Mình làm bộ gá này vì muốn lắp tấm pin nghiêng góc 30° ở sân trước nhà.

Thiết kế được canh theo tấm Offgridtec nhưng cũng có thể chỉnh sửa dễ dàng để phù hợp với các loại tấm pin khác.

Khuyến nghị nên dùng PETG hoặc vật liệu tương tự để đảm bảo độ bền và khả năng chống UV cho các mount.

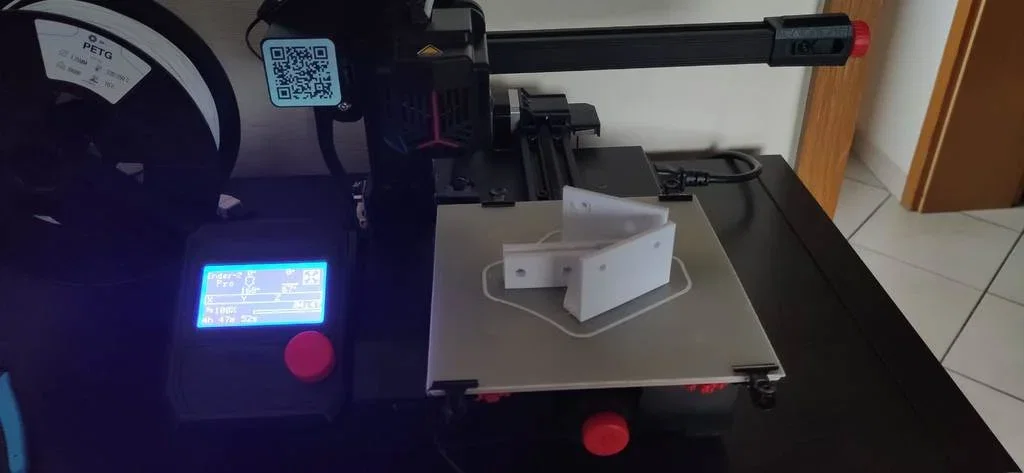

Khi in, đặt các mount nằm nghiêng theo cạnh (in on their side) để khỏi cần supports.

Sau khi in xong, áp các mount vào cạnh bên của tấm pin rồi khoan 4 lỗ vào khung nhôm. Bắt cố định mount bằng ốc M5.

Print Settings

• supports: no
• layer height: 0.3mm
• infill: 100%
• material: PETG
