Gói Nâng Cấp Bowden cho GEEETECH PRUSA I3 PRO B

Mình đã dùng con Geeetech Prusa I3 Pro B từ tháng 11/2017 và từ đó tới giờ mình chỉnh sửa từ từ để cải thiện chất lượng in. Mình quyết định gộp tất cả các part lại thành một gói hoàn chỉnh. Vậy bắt đầu từ trên xuống nha.

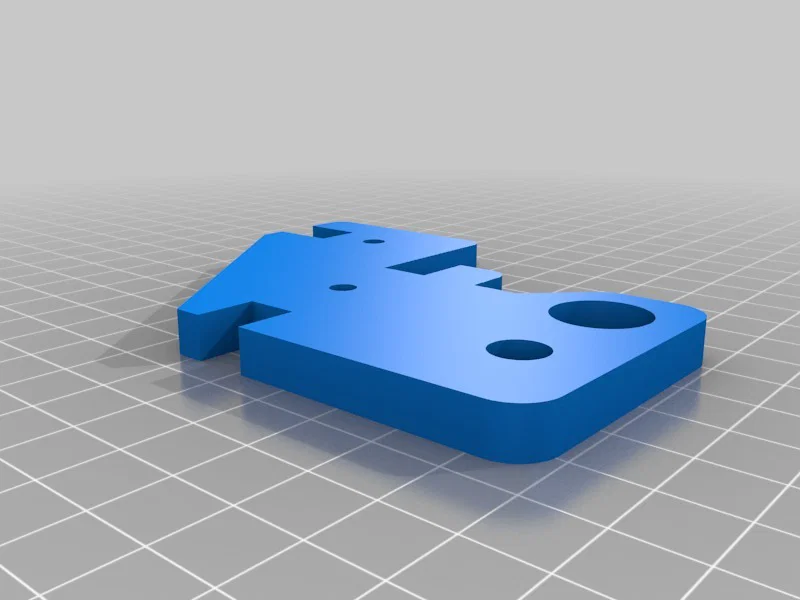

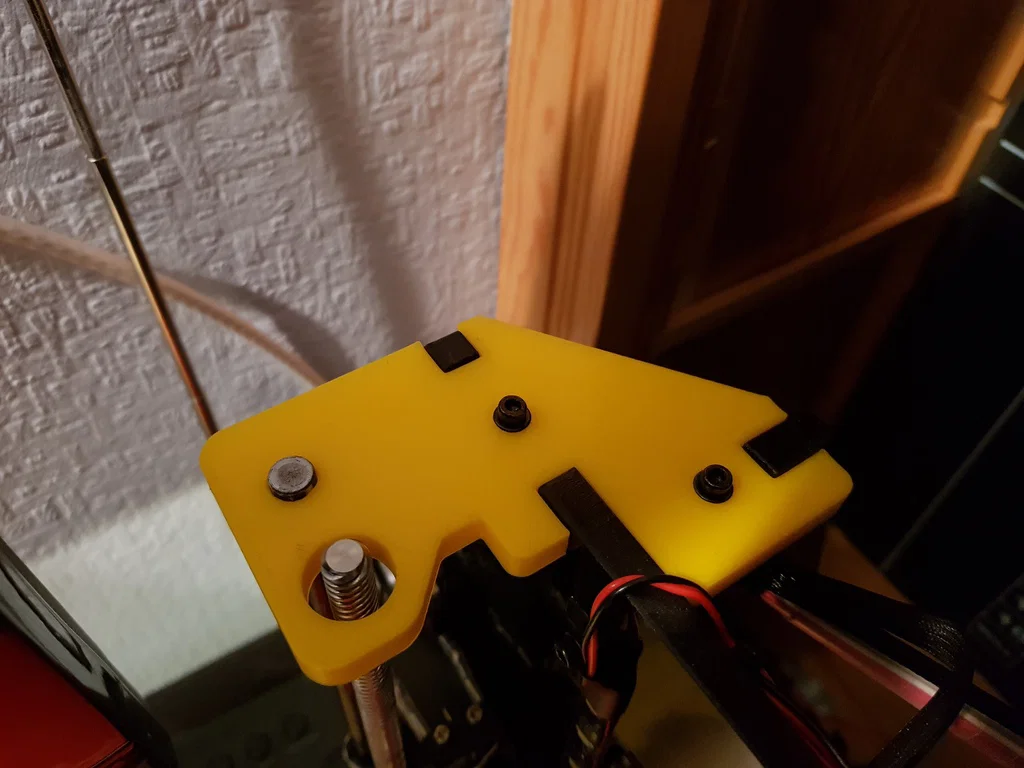

LH Z AXIS TOP PLATE: Đây là bản copy trực tiếp từ món của Geeetech, nhưng lỗ cho ty ren M8 hoặc T8 được mở rộng lên 15mm để chừa cho trường hợp ty bị cong hoặc bị lệch trục. Bạn có thể thấy lỗ cho ty trơn 8mm hơi chật; nếu vậy thì dũa nhẹ cho rộng ra để vừa khít, cứng cáp.

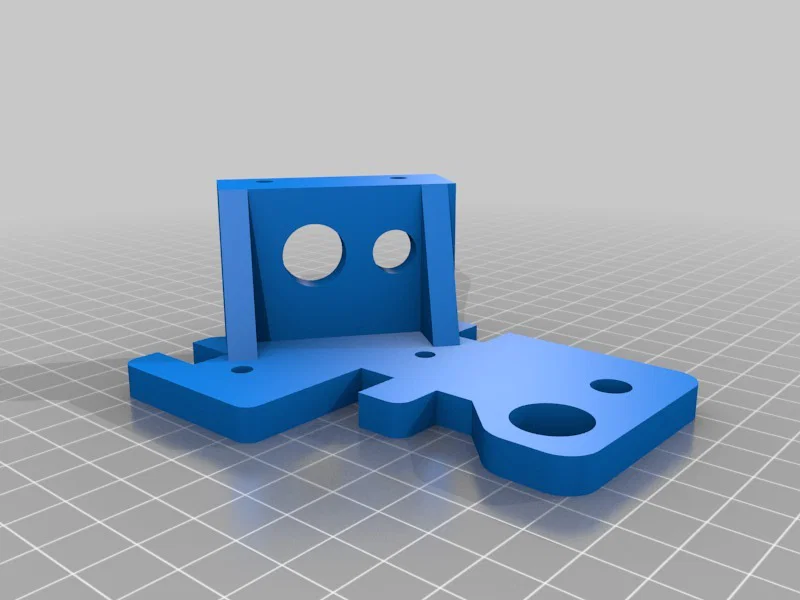

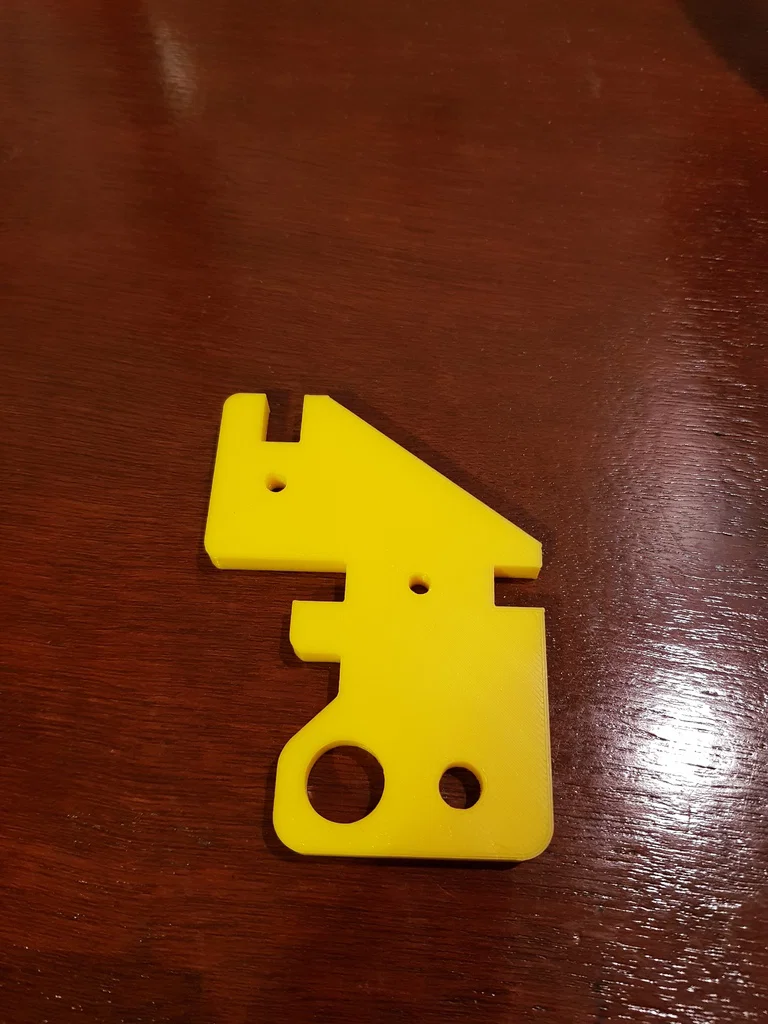

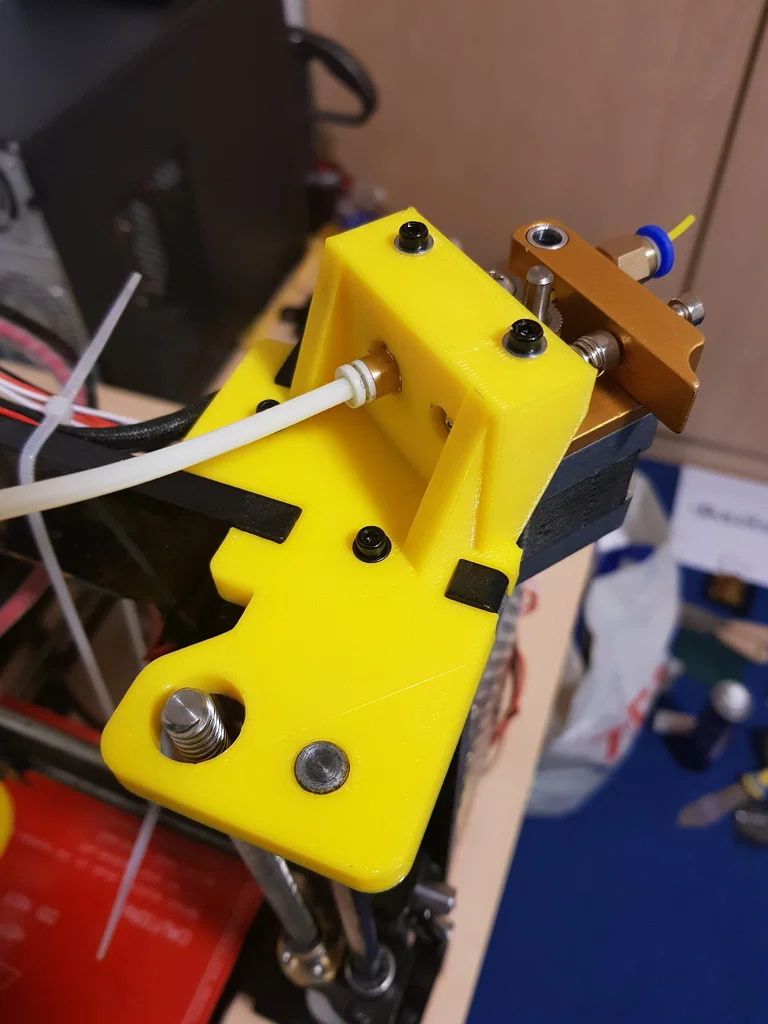

BOWDEN EXTRUDER TOP PLATE RHS: Giống với LH Z AXIS TOP PLATE nhưng thêm một mount để gắn extruder all metal. Mình dùng bộ này: https://www.ebay.co.uk/itm/Extruder-Upgrade-Kit-Aluminium-for-All-MK8-Type-3D-Printers-reprap-/401523976905

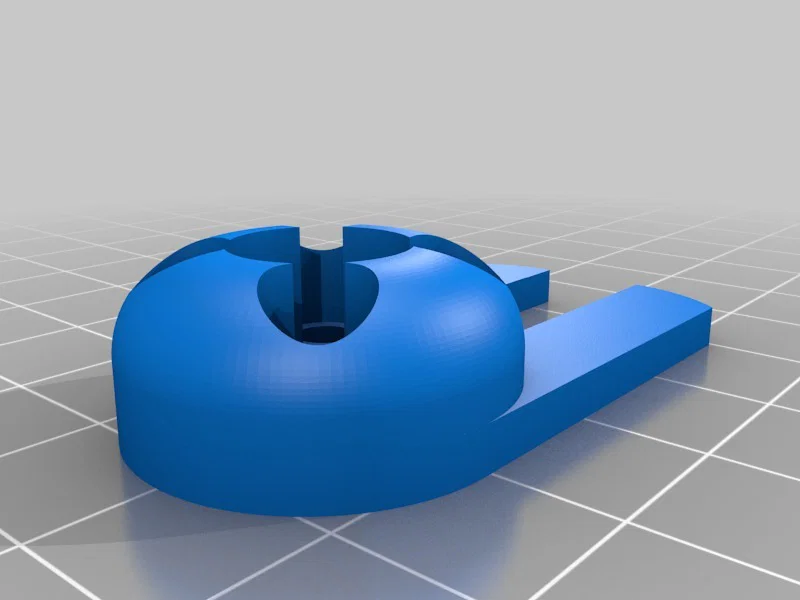

ANTI WOBBLE T8 NUT MOUNT: Là một adaptor chống wobble. Kiểu này có nhiều rồi, nhưng đây là bản của mình.

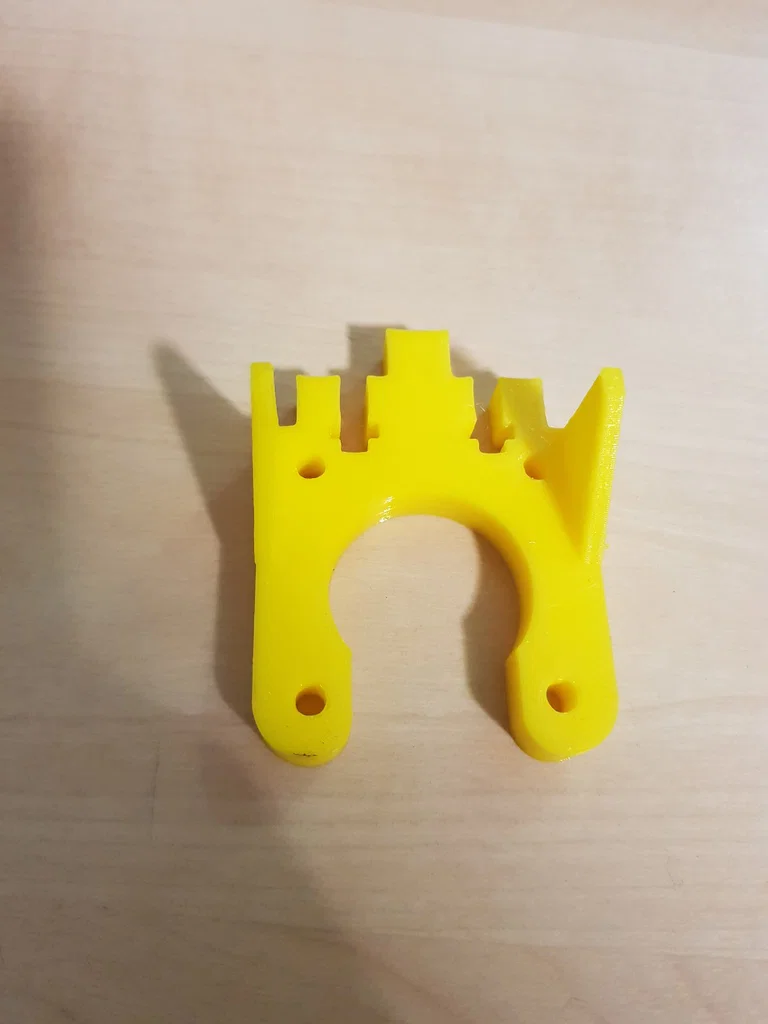

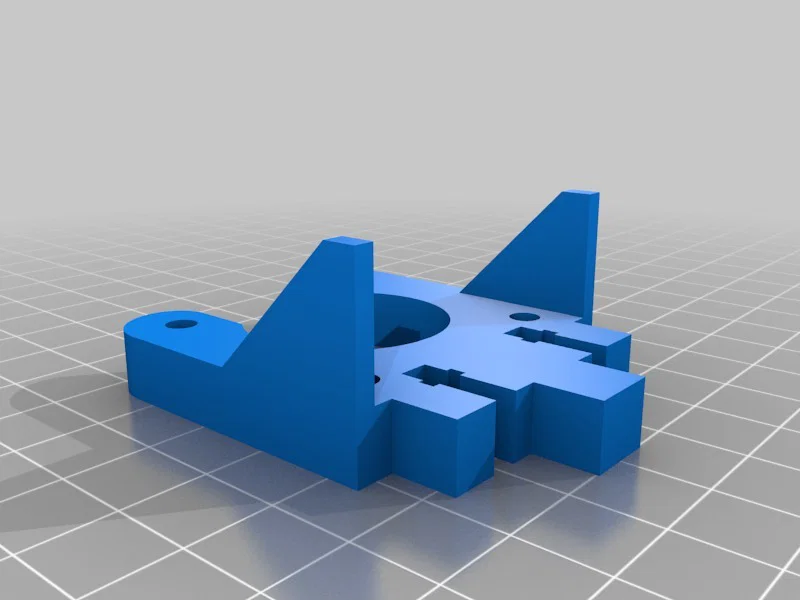

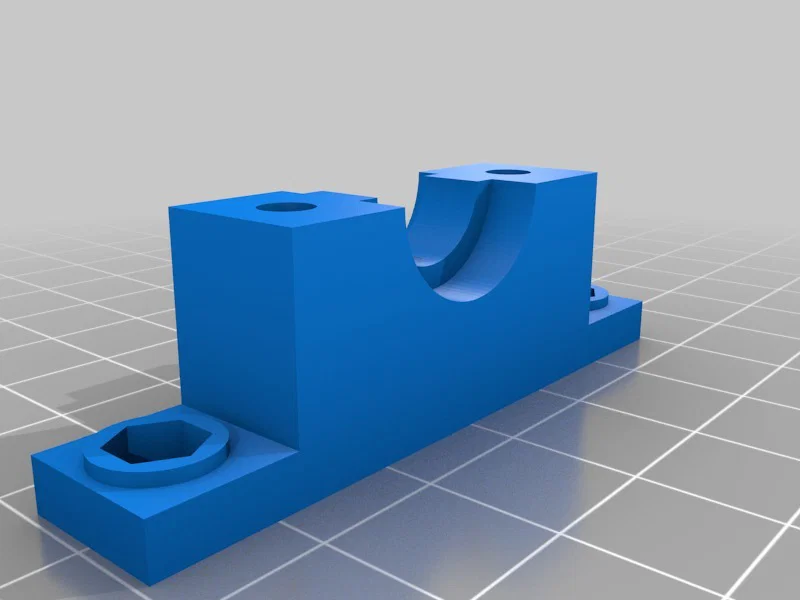

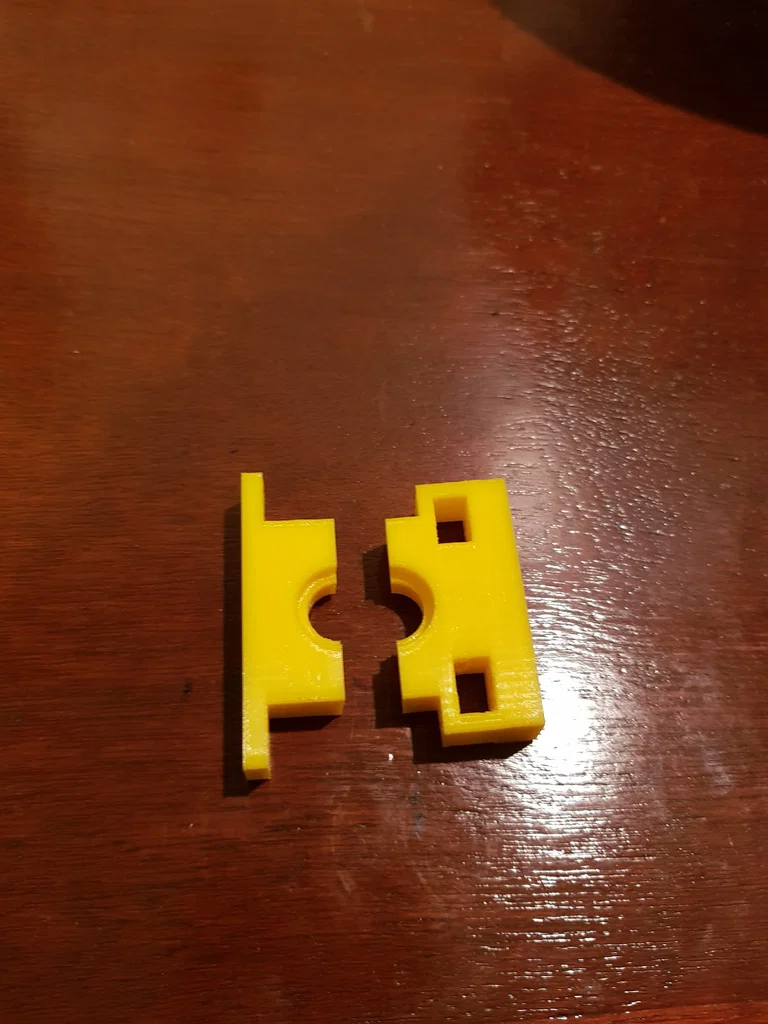

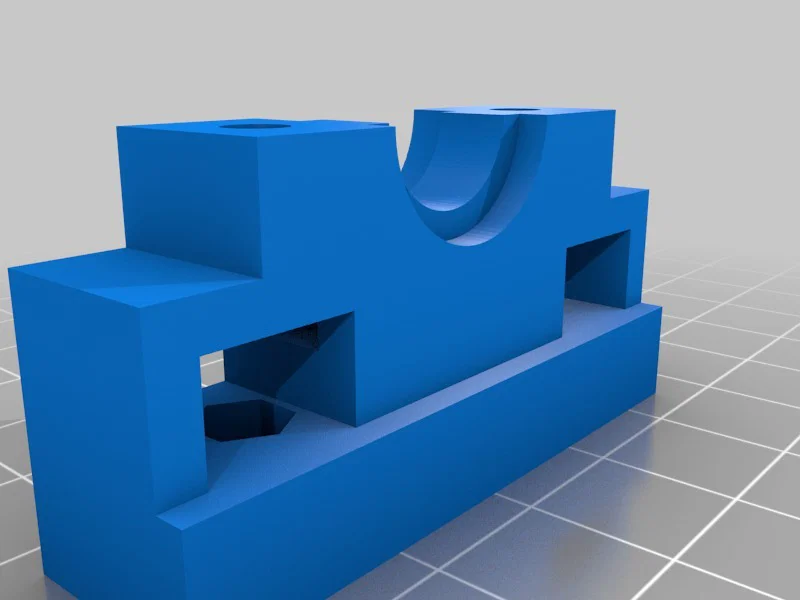

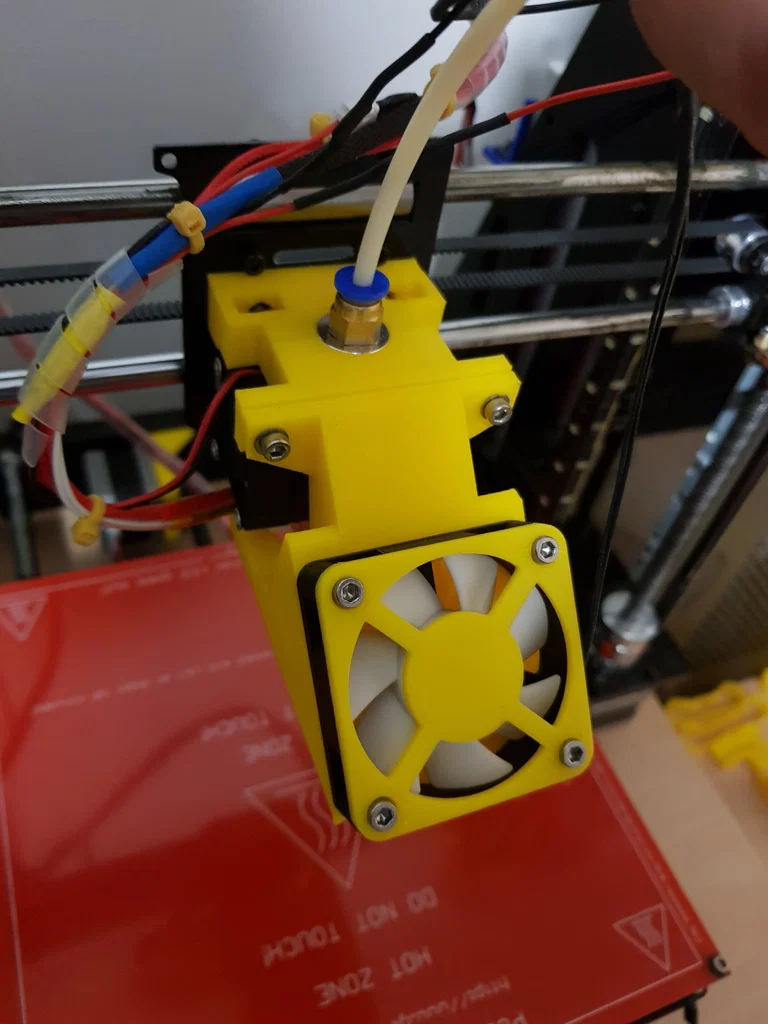

BOWDEN HOTEND CLAMP & BOWDEN HOTEND MOUNT: Dùng để bạn gắn hotend kiểu E3D V6 J Head lên carriage của Geeetech. Mình dùng loại £8 trên eBay. Bạn sẽ thấy BOWDEN HOTEND MOUNT tì sát vào các con ốc kẹp dưới của bearing LM8LUU phía trên; chuyện này bình thường, vì nó được thiết kế vậy để đảm bảo part được gắn cân.

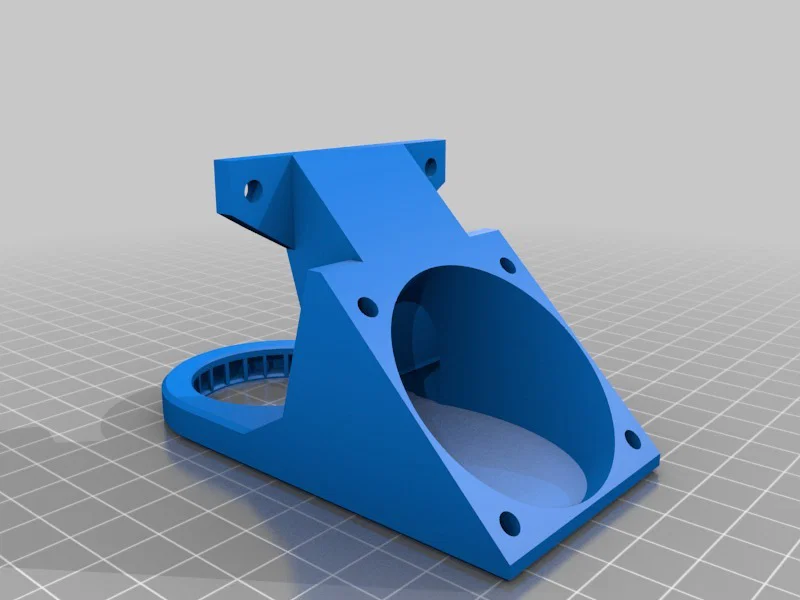

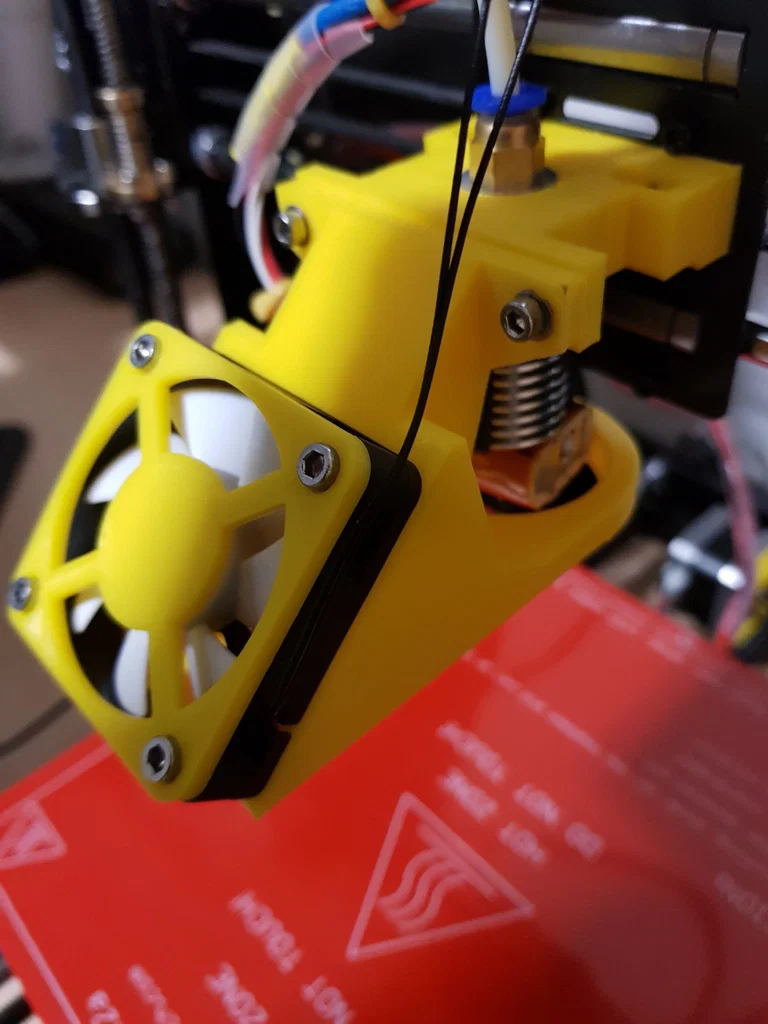

FAN DUCT FOR 50mm FAN: Đúng như tên gọi. Bạn sẽ thấy nó nằm sát với dây của hotend. Mình phải đổi qua nozzle kiểu MK8 thay vì kiểu E3D để chừa thêm khoảng hở một chút.

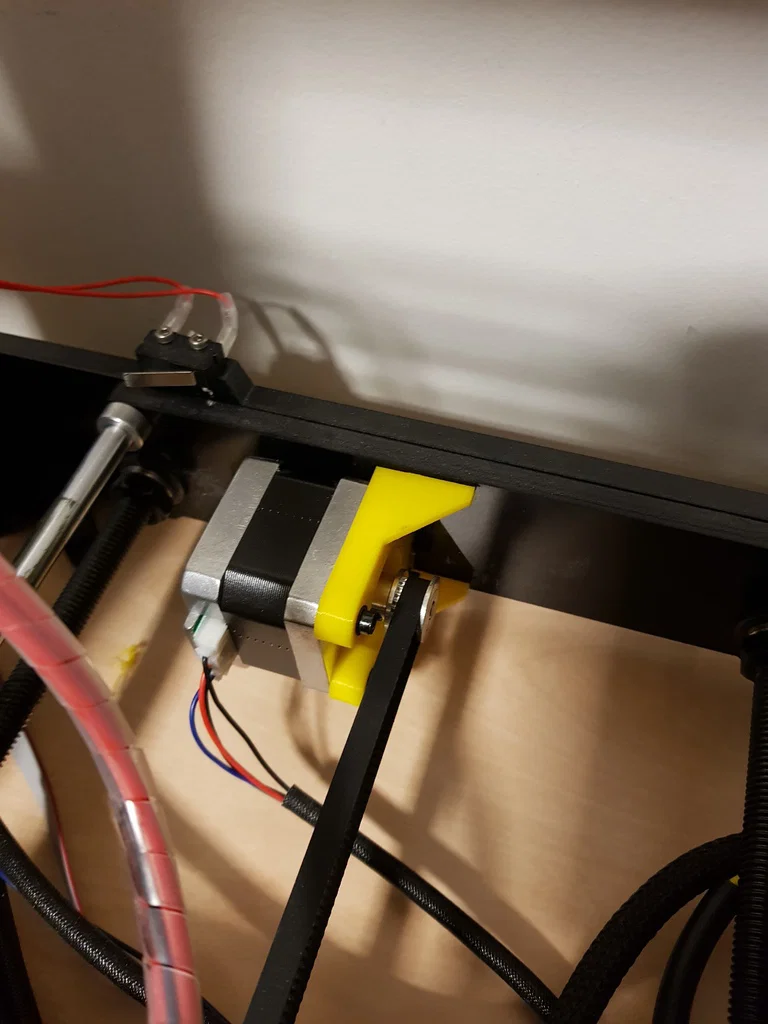

Y AXIS STEPPER MOTOR BRACKET: Motor mount zin của Geeetech hay bị cắt lệch góc làm motor không thẳng hàng. Part này sẽ xử lý vấn đề đó.

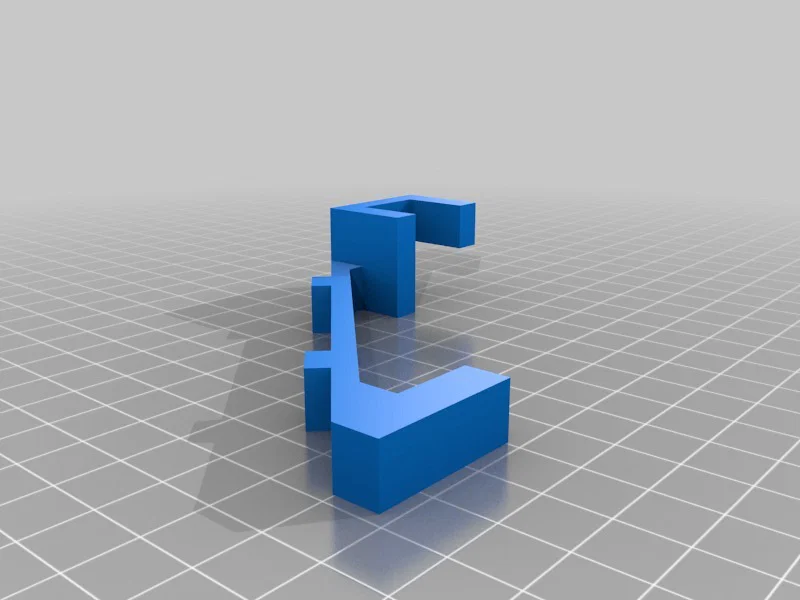

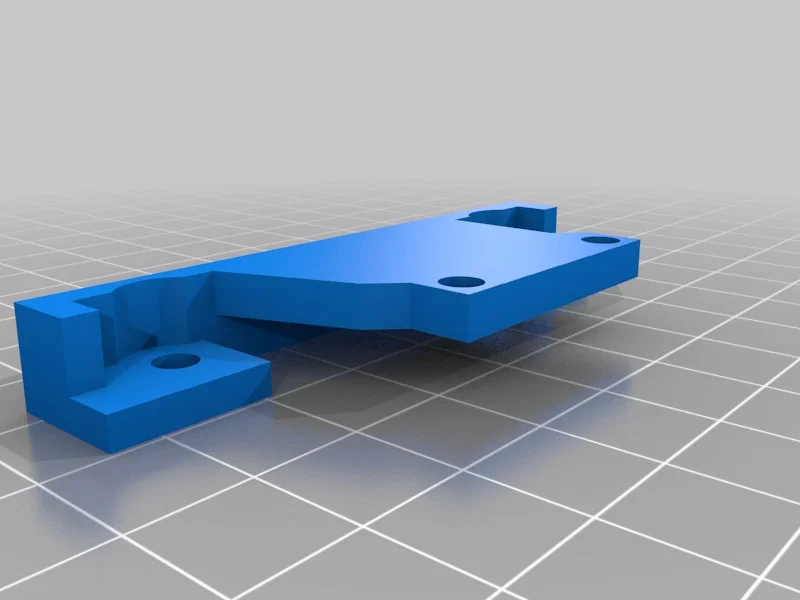

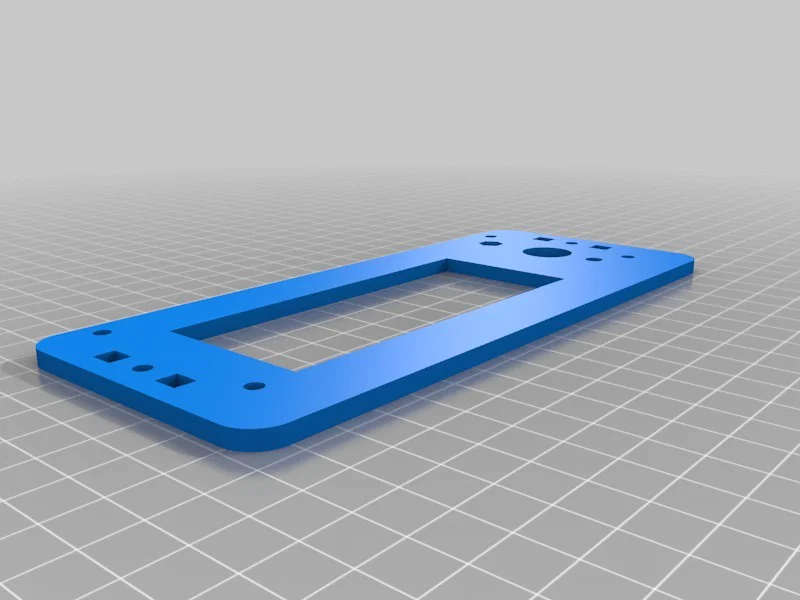

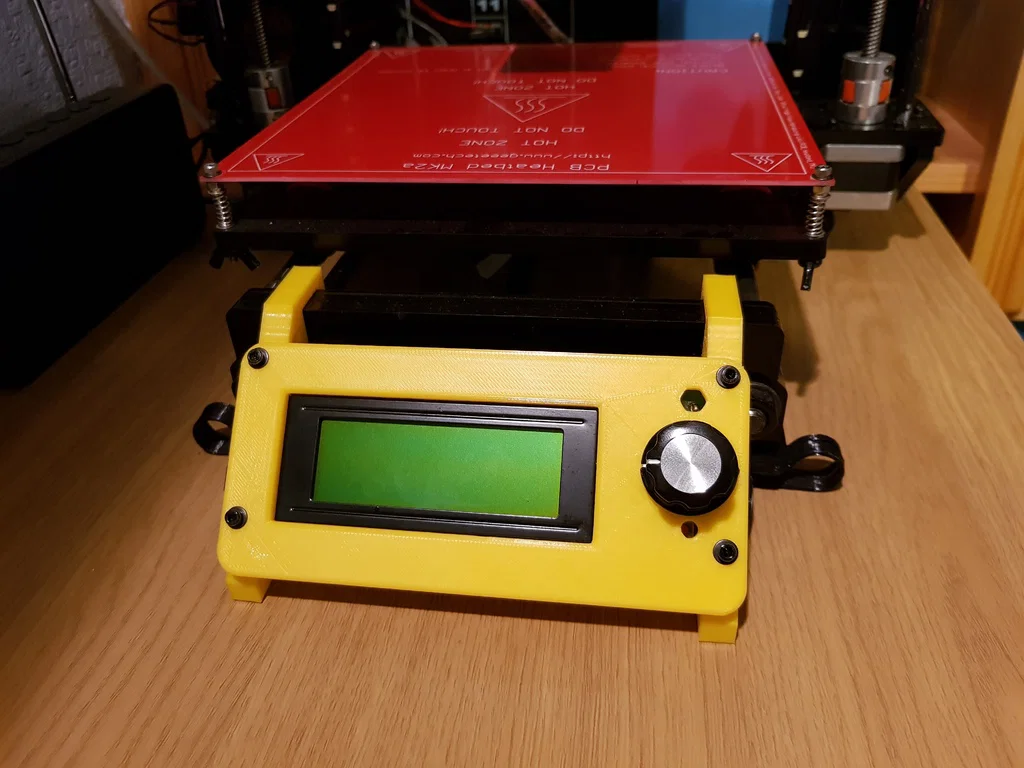

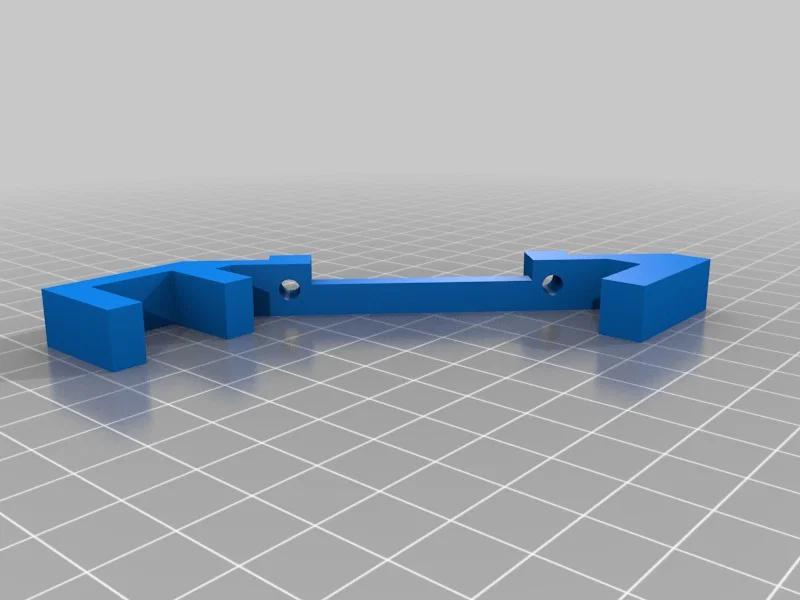

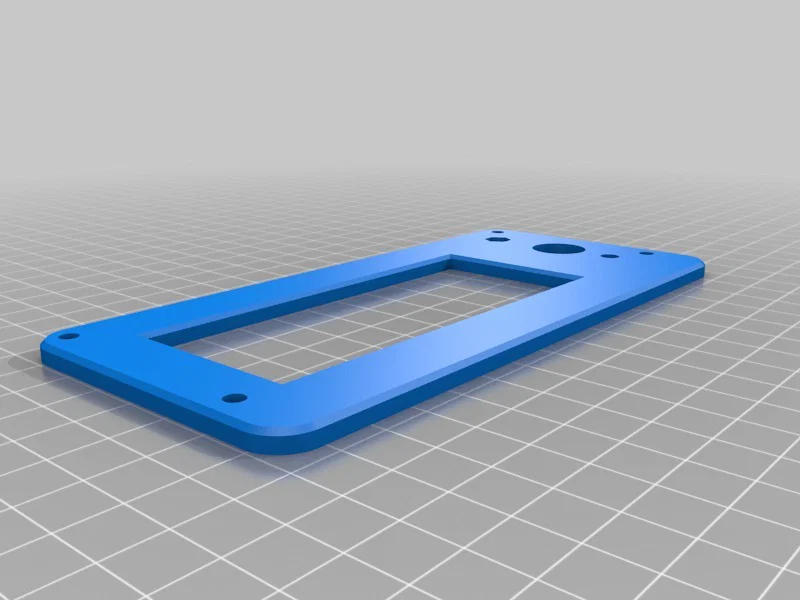

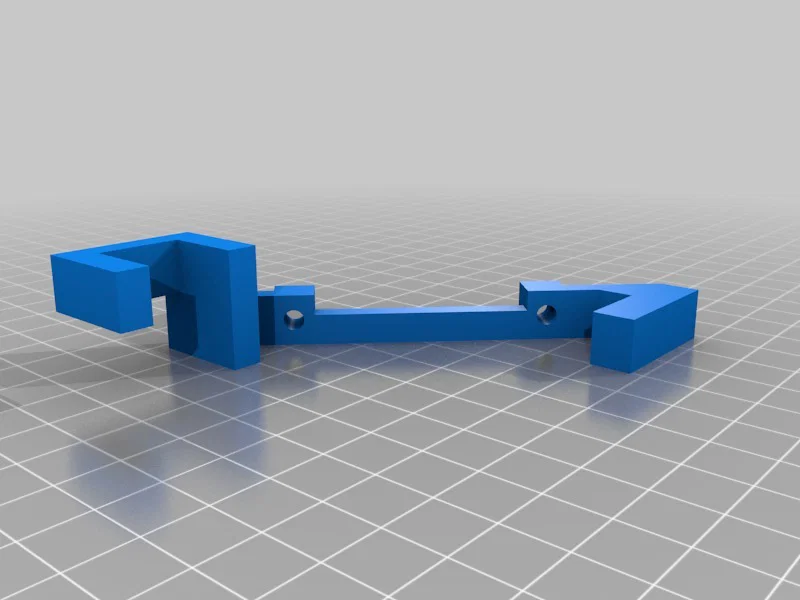

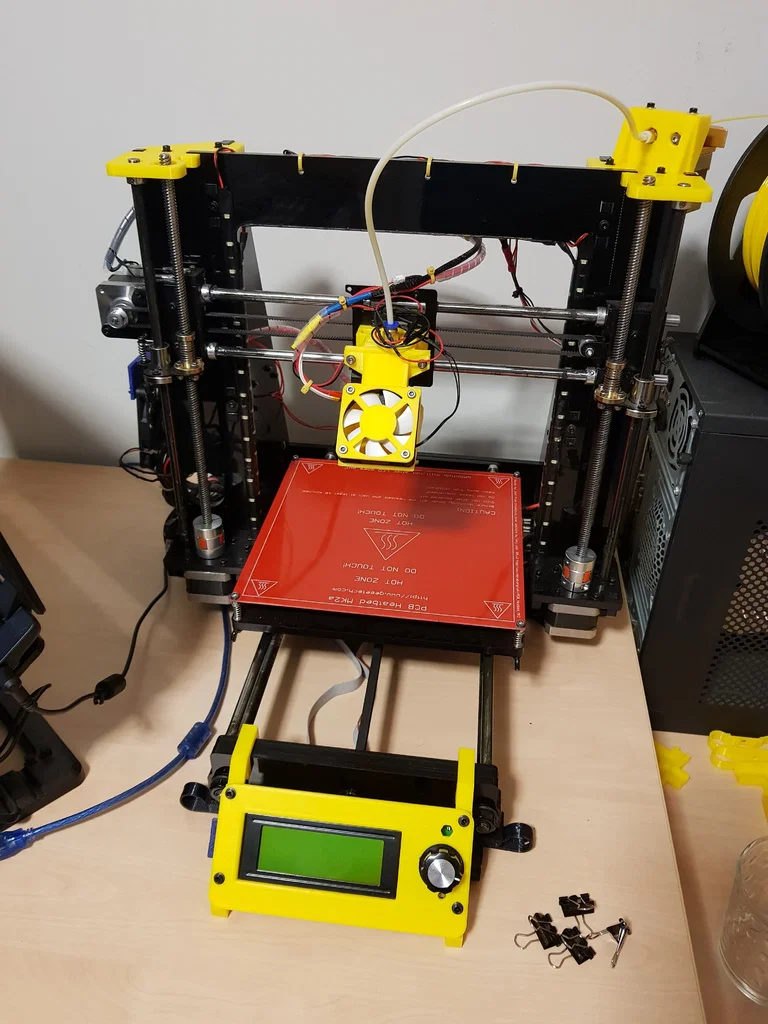

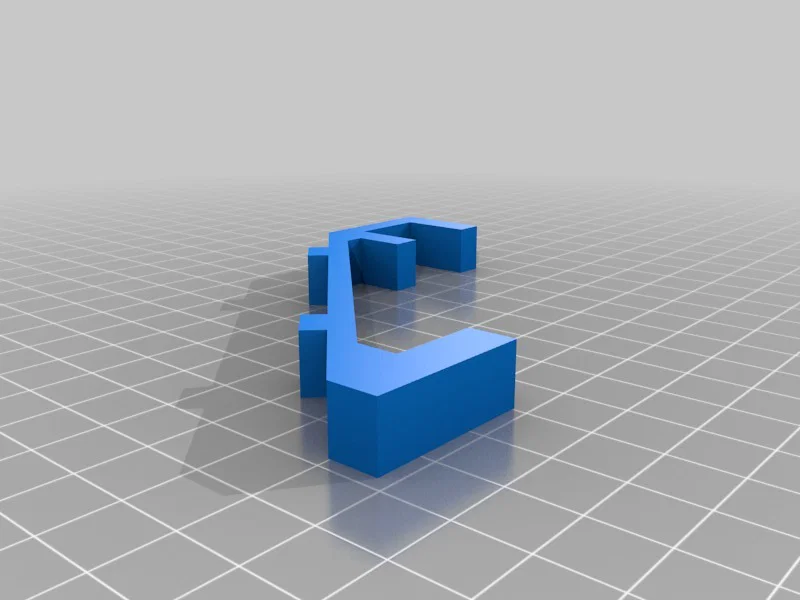

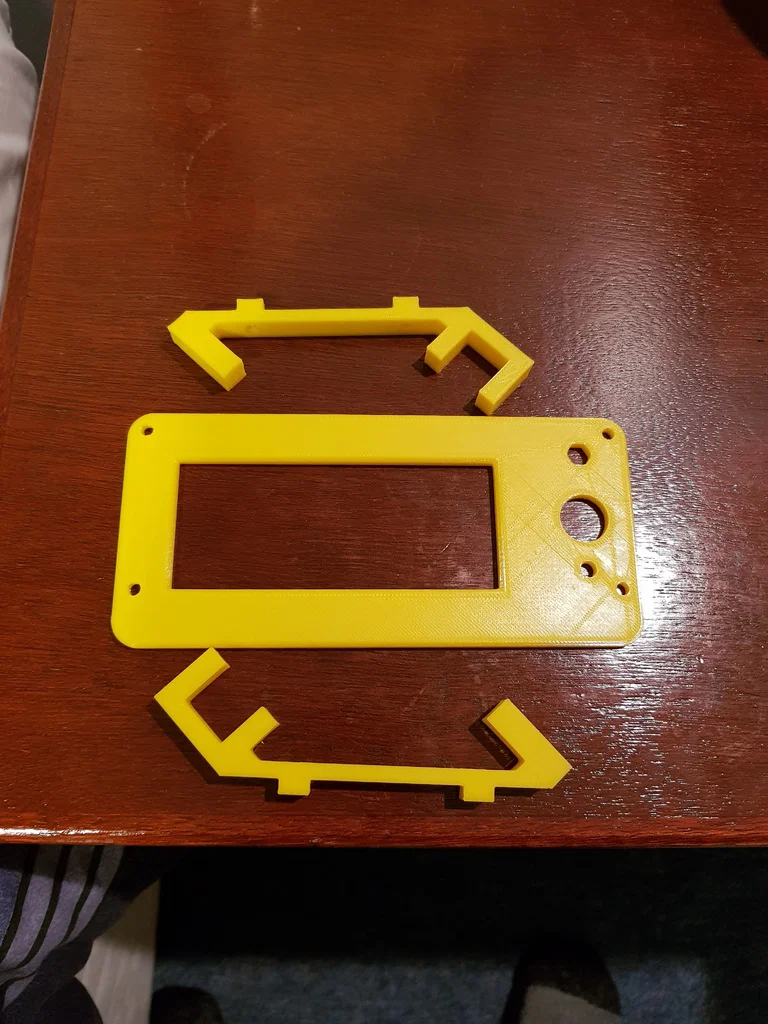

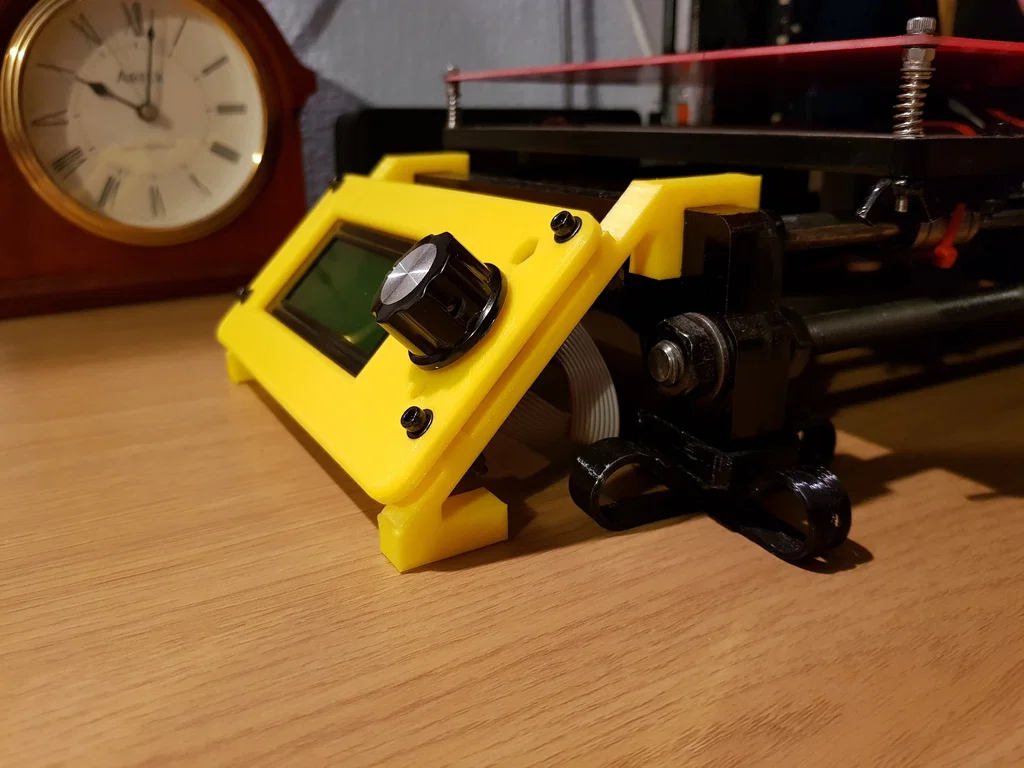

LCD SCREEN MOUNTS AND SURROUND: Mấy part này cho phép bạn dời màn LCD xuống phía trước, bên dưới của máy in. LƯU Ý: nó CHỈ hoạt động nếu dùng kèm Anti-vibration feet V2 for GEEETech i3 Pro B with 8mm acrylic frame https://www.thingiverse.com/thing:2476818. Bộ LCD screen mounts dạng thẳng sẽ chạm vào các X-Axis bearing mounts; nếu bạn cần đi quá 190mm hành trình thì dùng loại stepped.

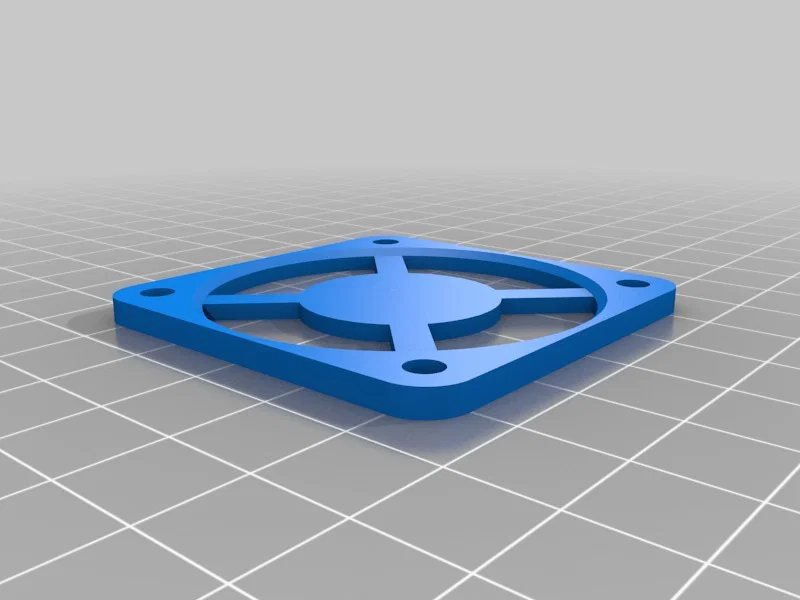

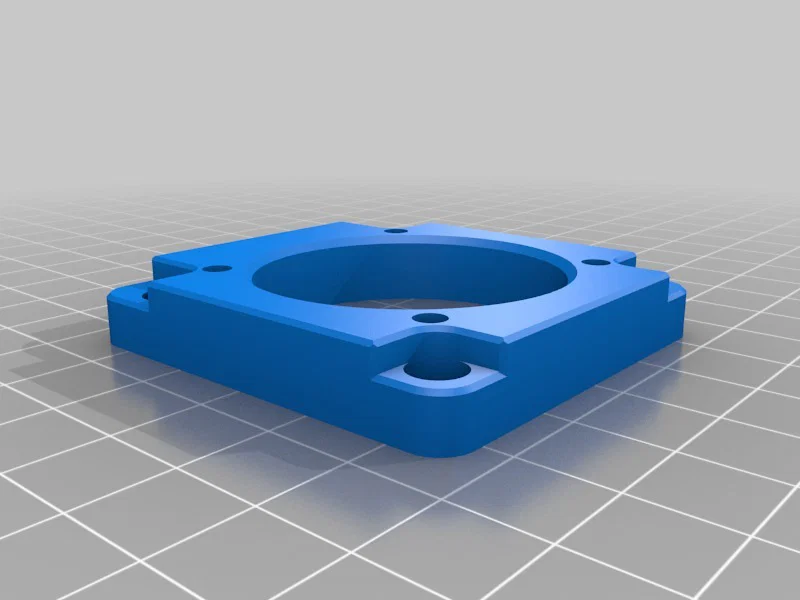

Mình cũng kèm theo một bracket để bạn gắn Geeetech i3 Pro B Cooling Fan Duct, 40mm holes (50mm fan) https://www.thingiverse.com/thing:2416885. Đây là fan duct rất hiệu quả. Có thêm cover quạt 40mm & 50mm và một adaptor để gắn quạt 40mm vào fan duct 50mm.

UPDATE 16/09/2018!

Mình đã bỏ (scrap) con GEEETech I3 Pro B và lấy một số linh kiện để làm máy custom dựa trên khung Orballo P3 Steel và extruder E3D Titan Aero nên mình sẽ không làm thêm gì nữa cho bộ này. Mình đã thêm các file .RSDOC để nếu bạn có RS Components Design Spark Mechanical thì có thể tự chỉnh sửa/cải tiến theo ý.

Print Settings

Printer:

GEEETECH PRUSA I3 PRO B

Rafts:

No

Supports:

No

Resolution:

0.2MM

Infill:

15 - 40% (TUỲ THEO TỪNG PART)

Notes:

Phần hot end mount, RH top plate / extruder mount và stepped LCD mounts thì cần supports. Các part còn lại in không cần.
