Tấm che rack server 19" 1U (19" 1U Server Rack Cover Plate)

Do mình đang thiếu thiết bị để lấp đầy cái tủ rack server 19" của mình, mà mấy tấm cover plate kim loại thì khá mắc, nên mình quyết định tự in lấy.

Mình làm 3 mẫu;

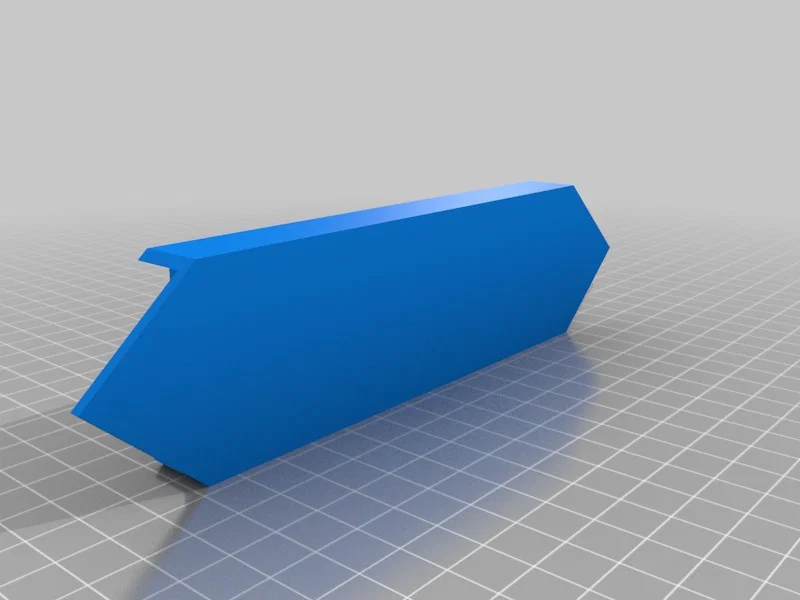

1; Tấm che trơn 1U (blank cover plate)

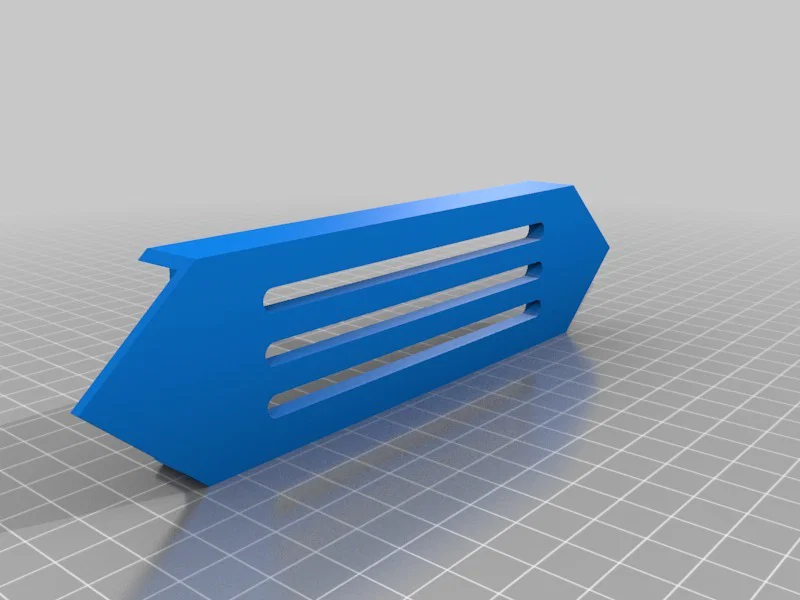

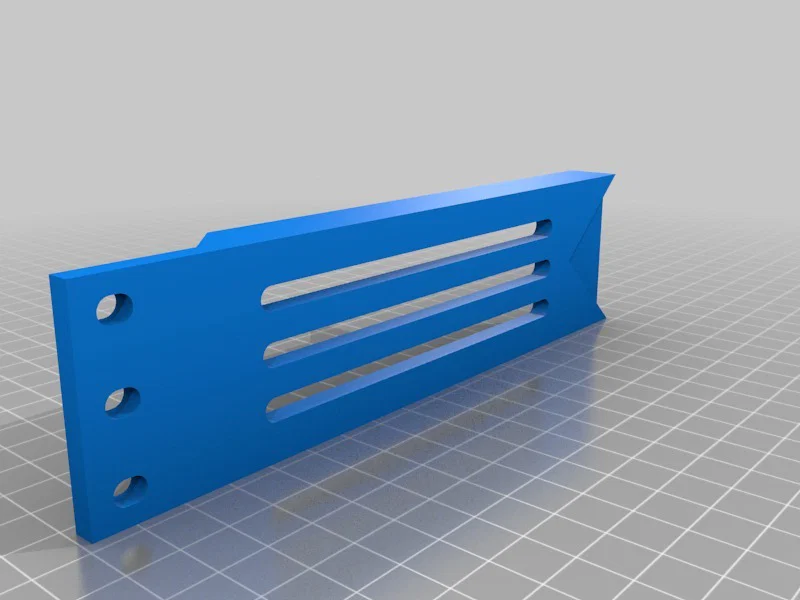

2; Tấm che 1U có khe thoáng (vent) ngang

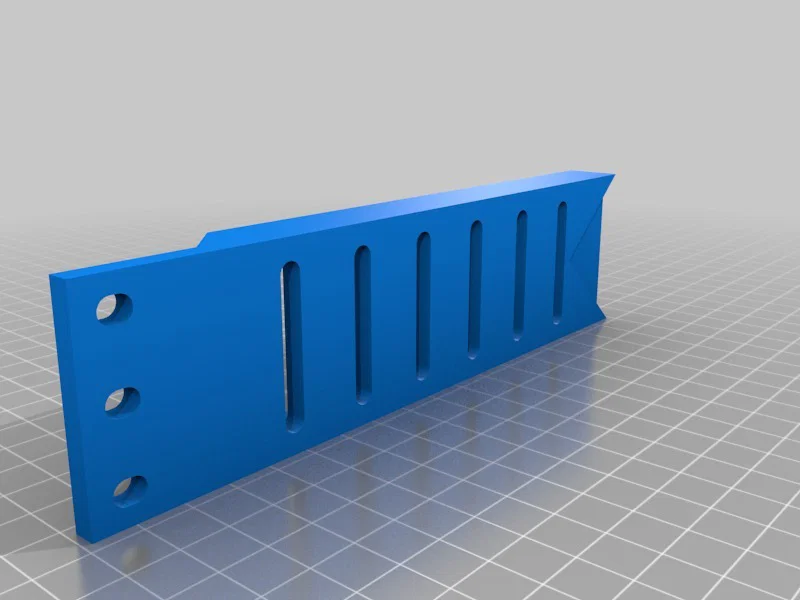

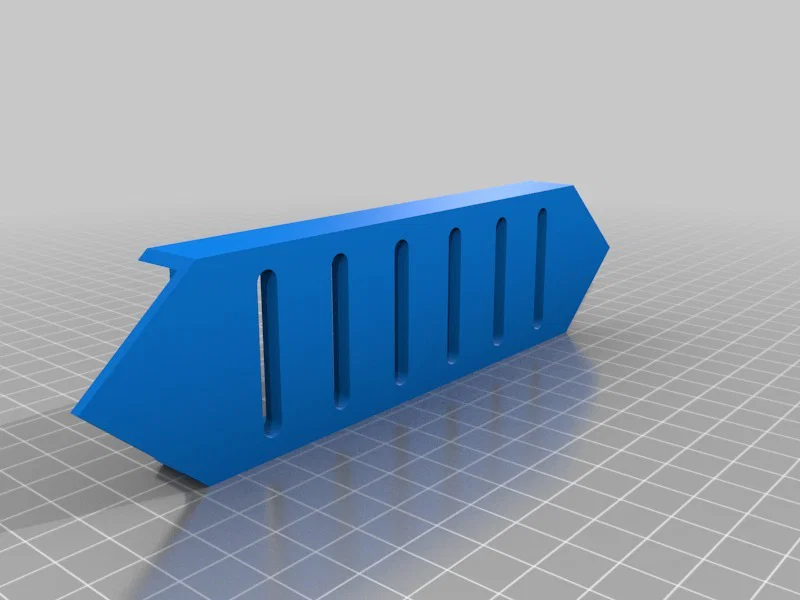

3; Tấm che 1U có khe thoáng (vent) dọc

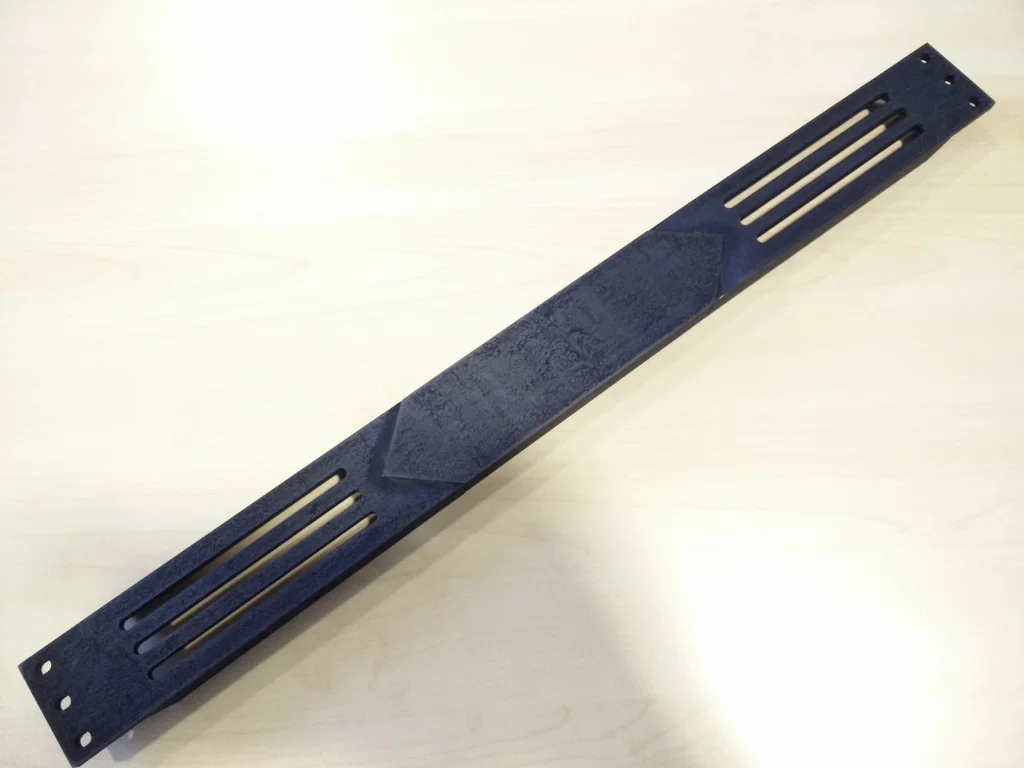

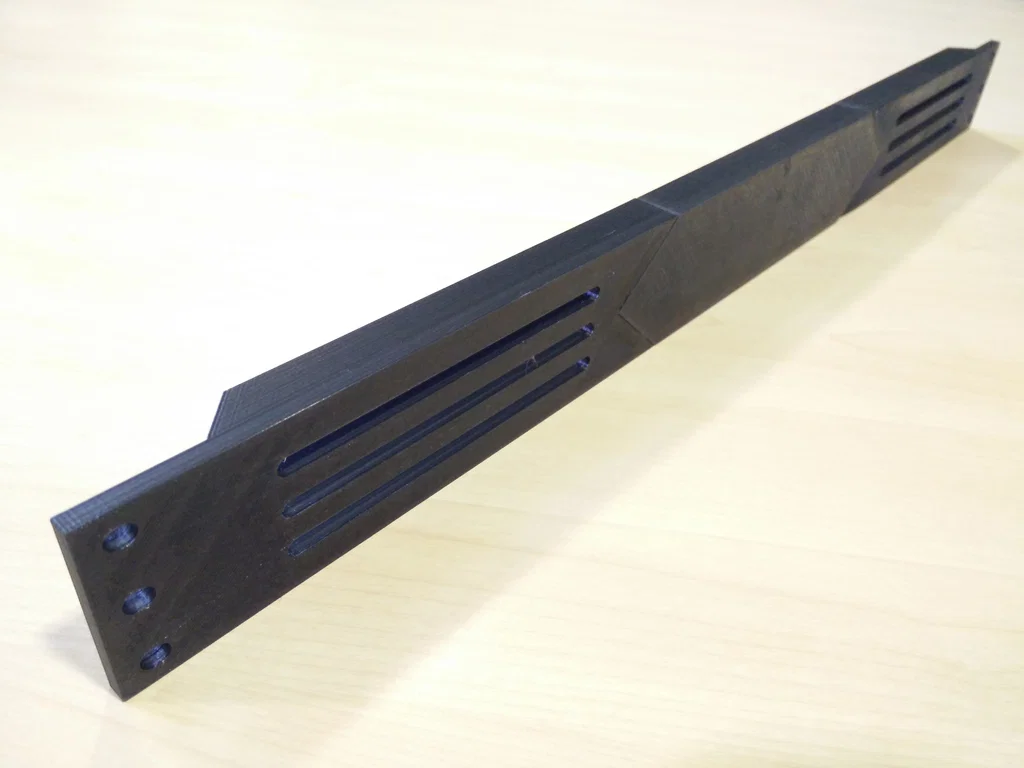

Các phần có thể hoán đổi cho nhau; trong hình mình dùng phần hông của mẫu vent ngang với phần giữa của mẫu trơn.

---

Không có máy in 3D hả? Liên hệ mình qua shop Etsy, mình sẵn sàng in giúp bạn: https://www.etsy.com/shop/XDr4g0nX3DPrinting

Print Settings

Printer Brand:

RepRap

Printer:

GEEETech i3 Pro B Metal

Rafts:

No

Supports:

Yes

Resolution:

.2mm layer height

Infill:

35%

Notes:

Xoay các chi tiết nằm trên mặt trước và dùng support cho các phần hông.

Post-Printing

Sau khi in xong, chỉ cần tháo support ra.

Sau đó chà nhám nhẹ các tai/gờ (flaps) để bề mặt phẳng đẹp, rồi dán lại bằng keo CA (CyanoAcrylate).

How I Designed This

Mình có IKEA LackRack ở nhà và ở chỗ làm thì có các cage server thật. Mình phải đo qua đo lại, chỉnh tới chỉnh lui để thiết kế ra mẫu vừa khít cho cả hai.

Đầu tiên mình lấy kích thước từ thiết bị chuẩn 1U thật, rồi chỉnh các gân ổn định (inside stabilizing fins) bên trong để nó fit được cả hai.
