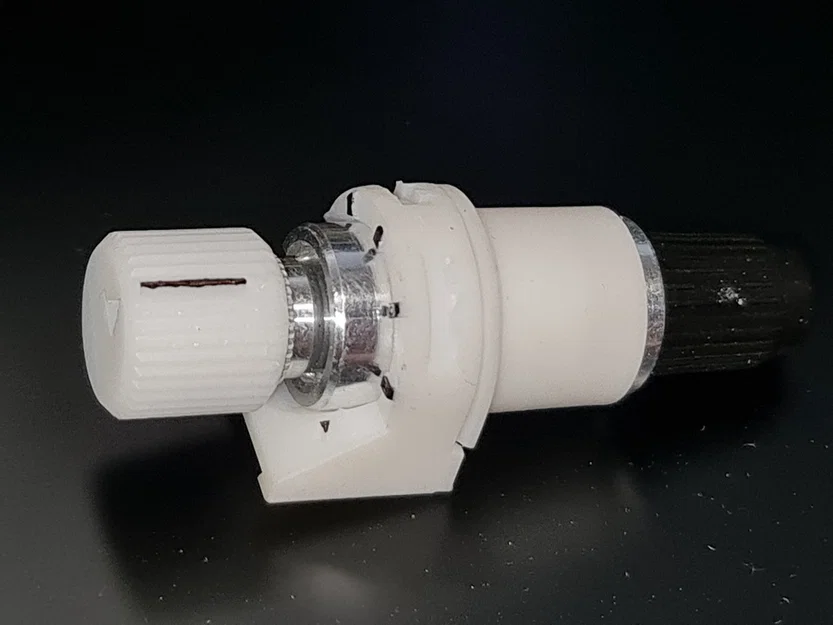

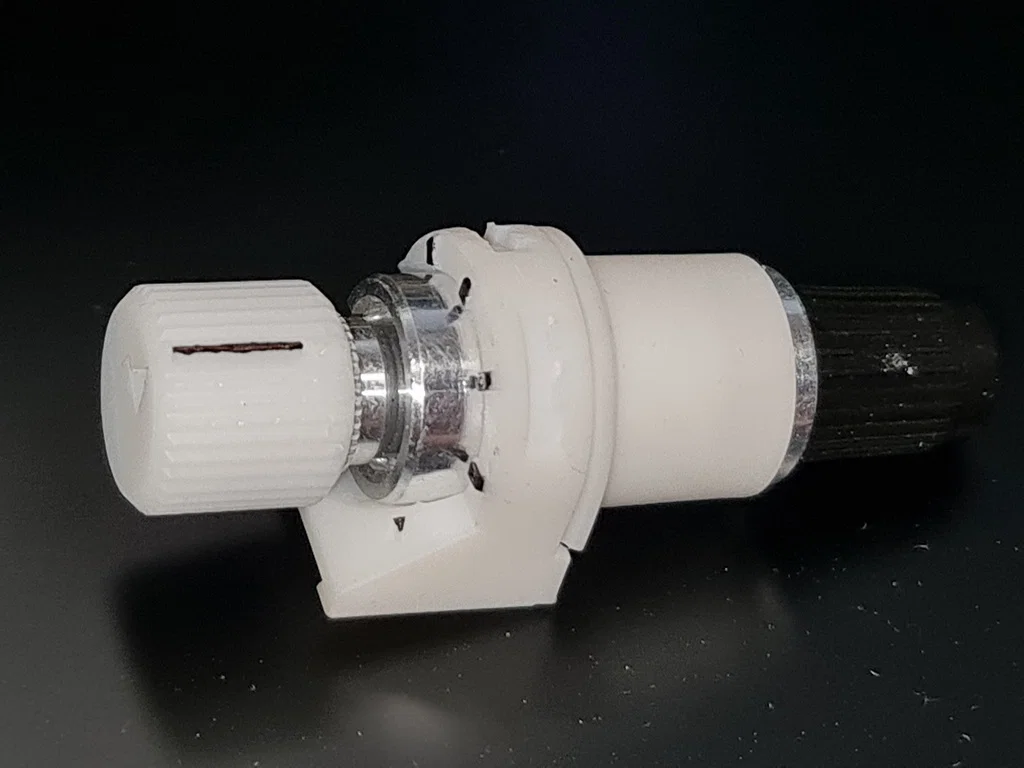

Adapter CB09 sang Cameo 4

đã sẵn sàng – phù hợp cho ai hay dùng nhiều loại dao khác nhau …

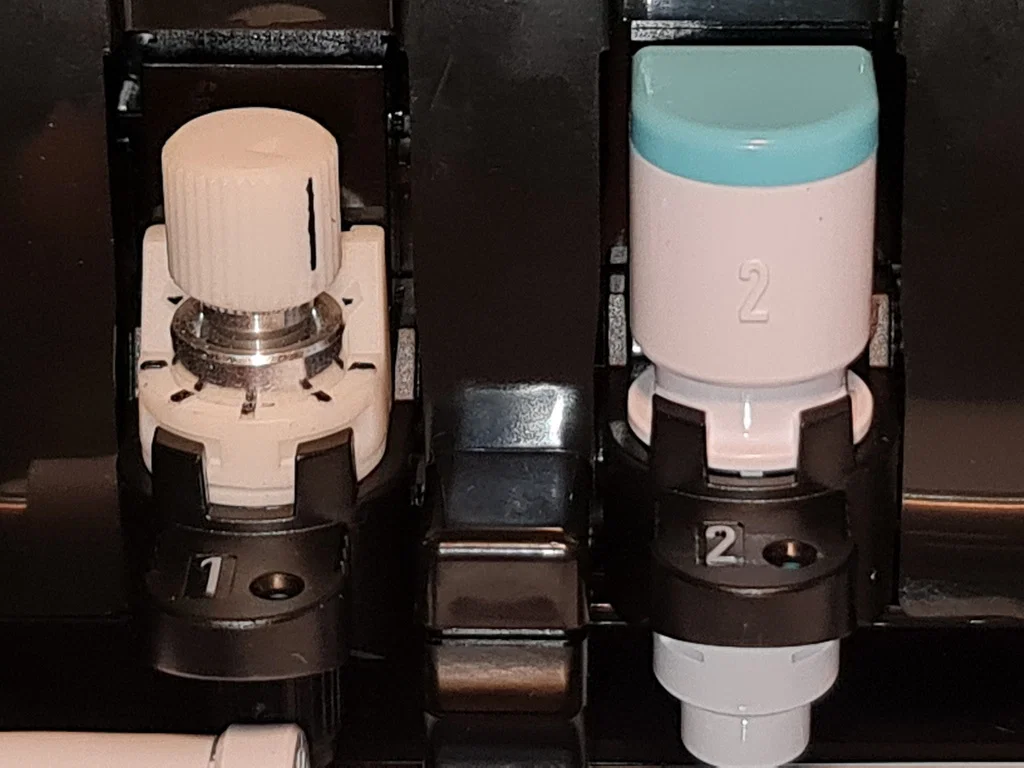

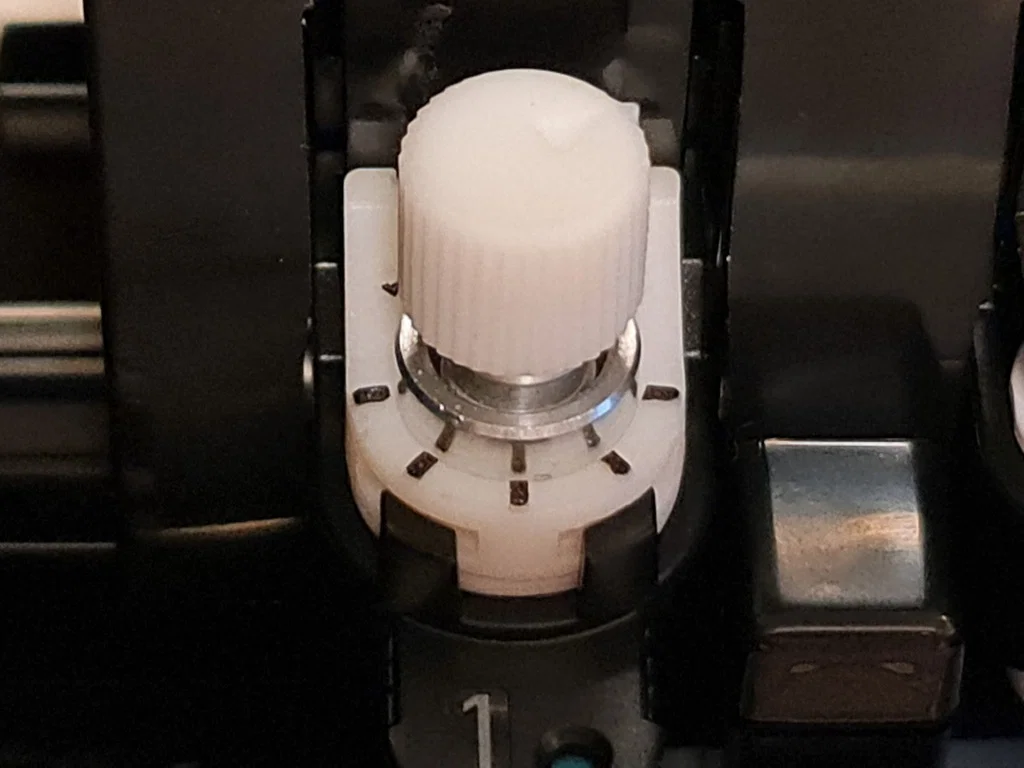

Ngàm/holder zin làm rất đẹp, mình mê lắm. Tiếc là khi cắt, nó bị lắc qua lắc lại trong Cameo 4 của mình như đuôi chó. (Đây là bản remix từ CB09 adapter của Ductippi).

Mình nghĩ nguyên nhân là do độ hở với các lẫy giữ (khoảng 0.5–0.8mm tuỳ mình lắp chặt cỡ nào) và thiếu phần dẫn hướng phía sau nên dao dễ bị lắc hơn.

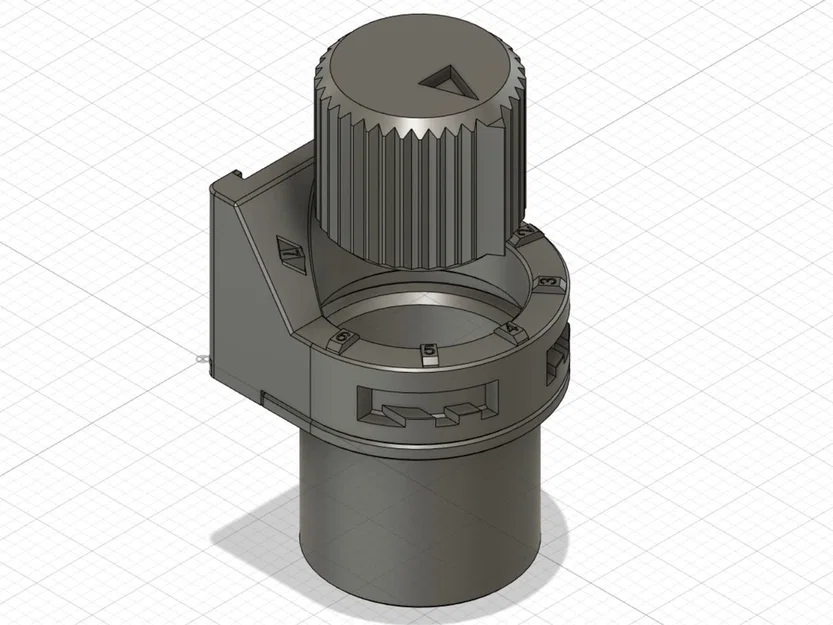

Vậy nên cuối tuần mình ngồi vẽ lại và chỉnh theo nhu cầu của mình (mình không dám chắc thanh dẫn hướng có thật sự cần không, nhưng mình làm luôn cho chắc).

Kích thước lấy theo con CB09 của mình (mà đồ rẻ của Trung Quốc thì nhiều khi kích thước không chuẩn đâu – nên không đảm bảo cái của bạn cũng vừa).

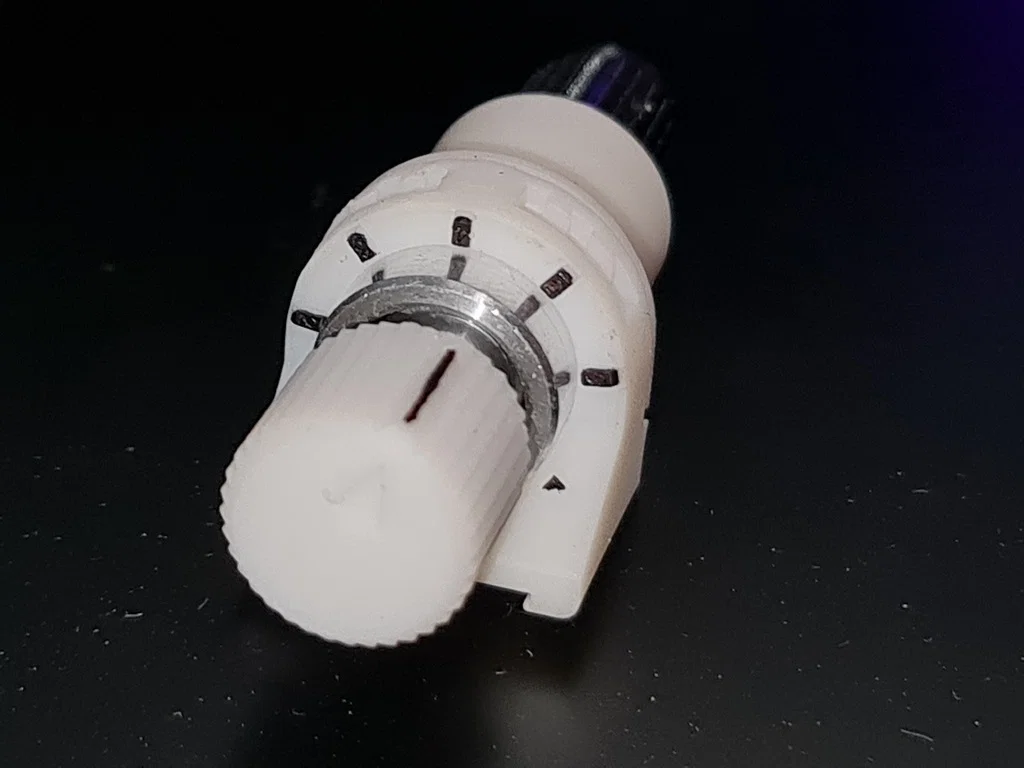

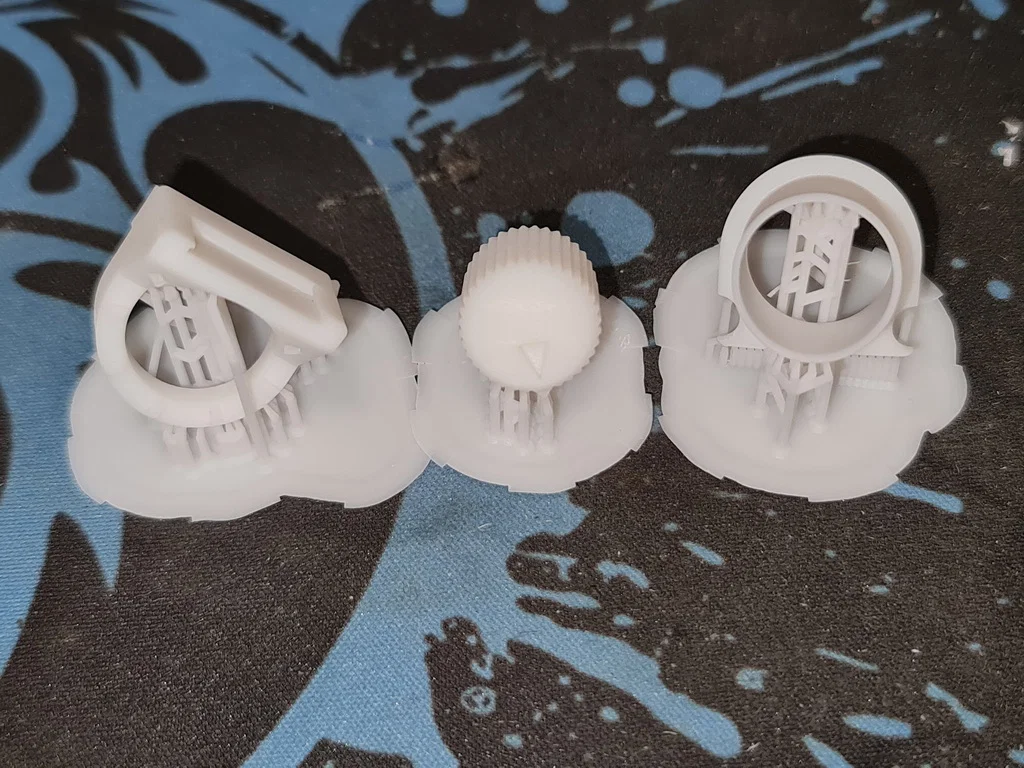

Các chi tiết làm rất khít (không muốn dán băng keo rồi vẫn lỏng lắc). Vì vậy khuyến nghị in resin và cần ép CB09 vào chi tiết hơi chặt. Mình cũng thử làm thêm một cái thang chỉnh (kèm núm vặn phù hợp) vì mình không thích phải canh theo cái nhãn dán (thôi bỏ qua mấy con số trên thang đi, dù sao cũng khó thấy, nhưng nhìn STL “xịn” hơn ;-)

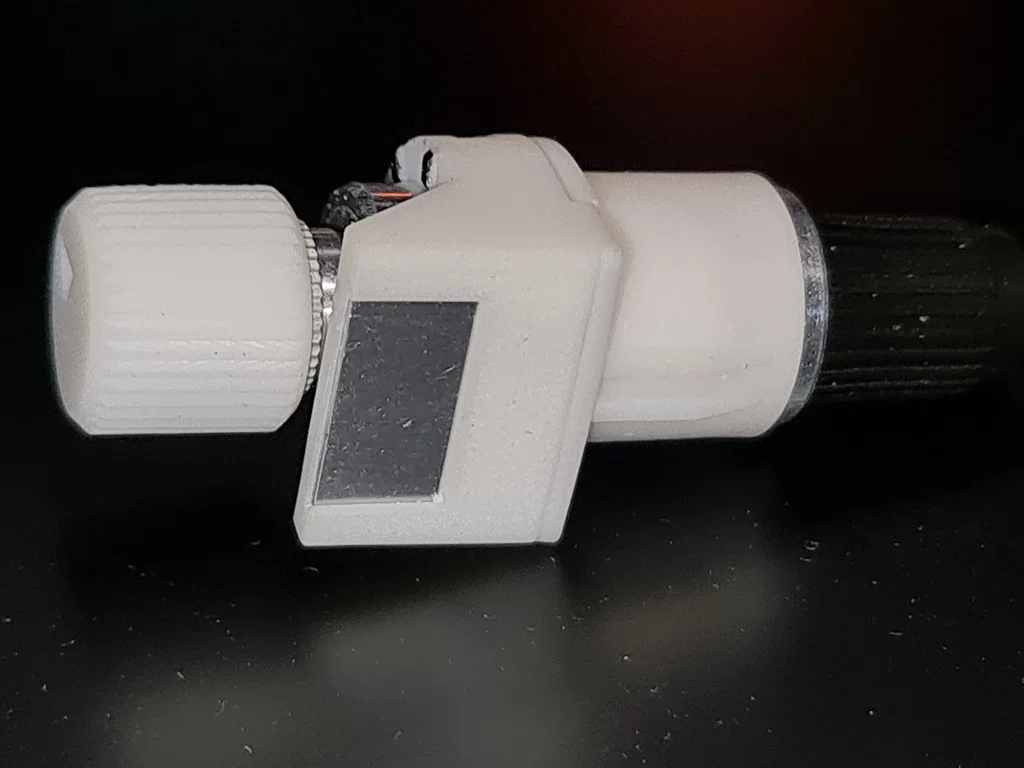

Bạn có thể dùng miếng plate kim loại từ adapter màu trắng đi kèm Cameo 4 để máy tự nhận – mình nghĩ một tấm nhôm 14x7x0.5 mm cũng được, nhưng vì mình không cần cái adapter đó nên mình lấy luôn miếng plate của nó.

Lưu ý: đây không phải phụ kiện chính hãng của Silhouette, nên dùng có thể làm mất bảo hành. Tự chịu rủi ro khi sử dụng.

• UPDATE 22. Jan. 2022:

đã sẵn sàng – phù hợp cho ai hay dùng nhiều loại dao khác nhau ...

• UPDATE 20. Jan. 2022:

Hôm nay ngàm dao CB09 cái thứ hai của mình về tới. Y như lo trước đó, họ không làm kích thước quá nghiêm túc. Nên mình đã thêm tất cả các chi tiết với đường kính trong lớn hơn 0.1mm.

Cái cũ đường kính khoảng 13.83 mm, cái mới 13.94 mm. Nhưng cái vòng lớn thì vừa cả hai.

Post-Printing

Miếng plate kim loại và cái vòng của CB09 thật sự vô rất chặt, trước khi ráp mình có rà lại các góc bằng móc nha khoa (kim cũng làm được) để đảm bảo mấy góc thật sự “ăn” đúng.

Bút chống nước và tay vững sẽ giúp thang chỉnh dễ đọc hơn.

Có thể hữu ích nếu bạn in FDM:
Vì máy in FDM dù canh chuẩn cũng hay in đường kính trong bị nhỏ hơn chút, setting này có thể giúp bù lại.
Tiếc là ở đây không có nhiều “đất” cho dung sai và CB09 nên khít nhất có thể trong adapter.

• Ultimaker Cura:
  Walls -> Hole Horizontal Expansion
• PrusaSlicer:
  Print Settings -> Advanced -> Slicing -> XY Size Compensation
