Tophat Voron 2.4 tích hợp màn hình cảm ứng (integrated touchscreen)

• dời mấy cái tab bắt mount ra ngoài chút để mấy “sturdy handles” lọt vô giữa (chắc chắn là không được với bản 250 xD)
• thêm phiên bản cho 250/350 (chưa test, chỉ canh chỉnh +/- 50mm)
• thêm một object test cho màn hình
• nhiều chỉnh sửa nhỏ khác

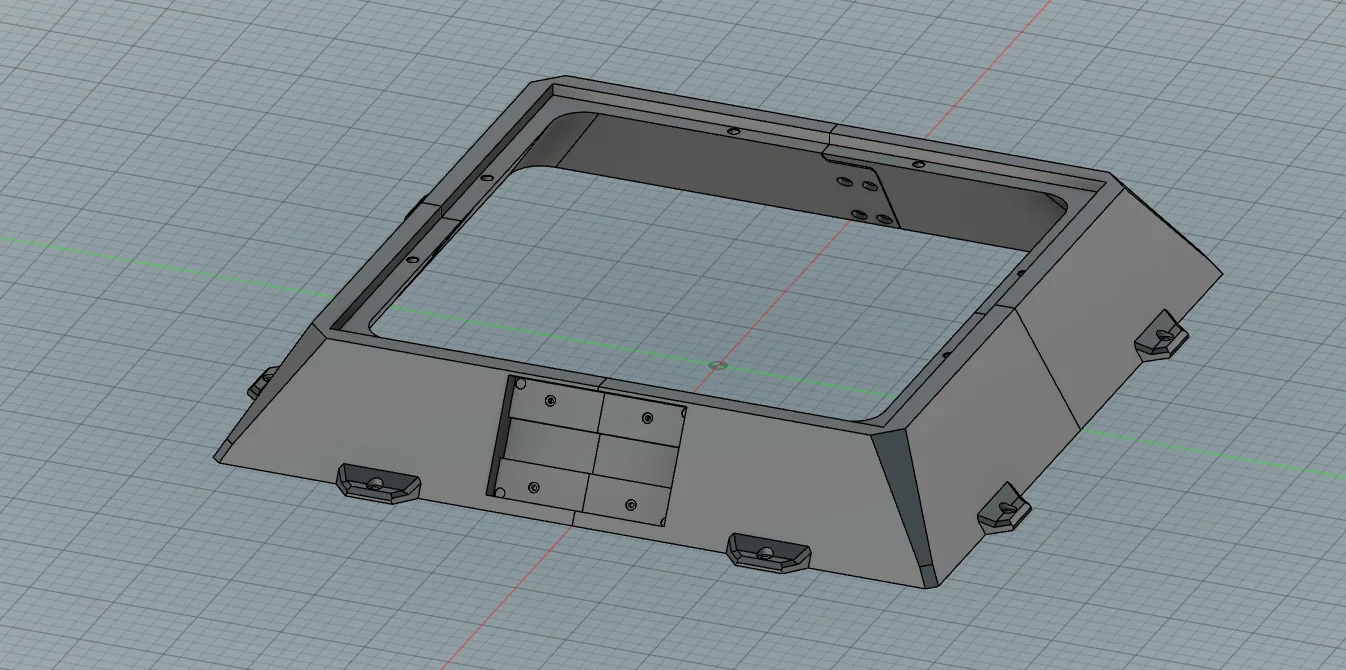

Tophat 4 mảnh cho Voron 2.4 (và có thể dùng cho máy khác, kiểu Trident).

Thiết kế cho bản 300mm và đã test trên đó, rồi đơn giản chỉnh kích thước +/- 50mm.

Tại sao?

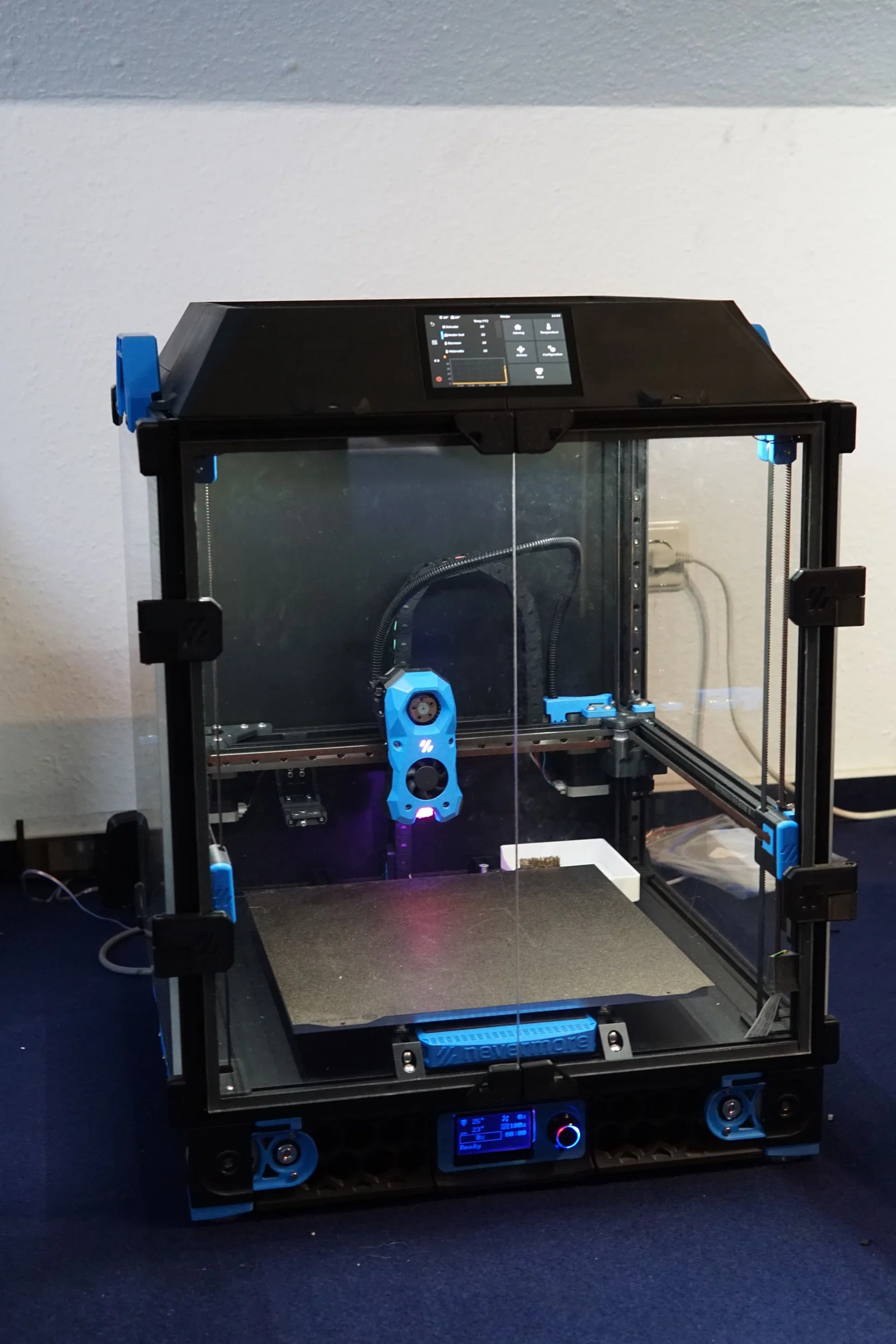

• rộng rãi hơn nhiều ở phía trên, giờ máy mình có thể chạy Z hơn 300mm
• cứng cáp hơn (tuy vậy, đo resonance thì không thấy khác biệt)

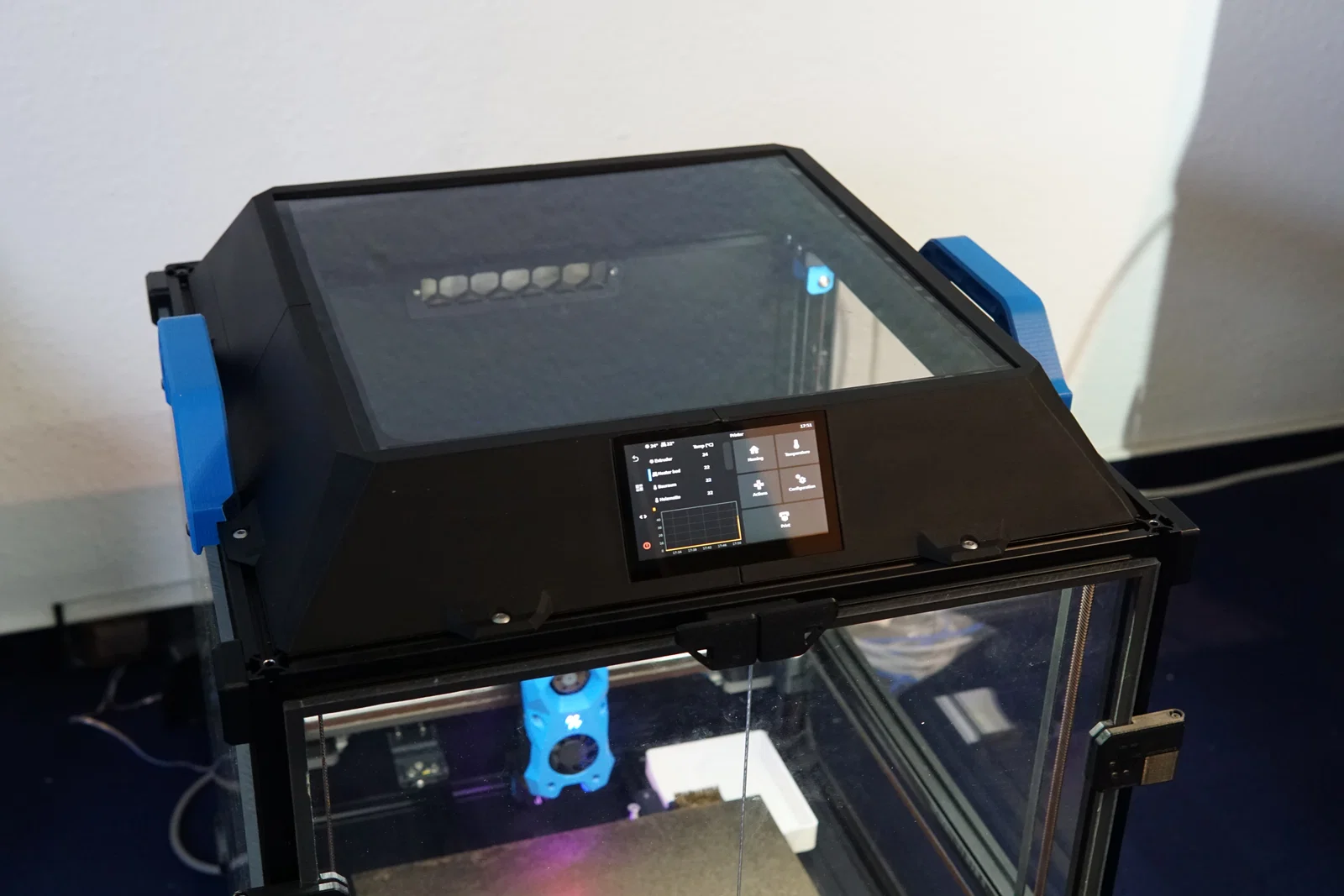

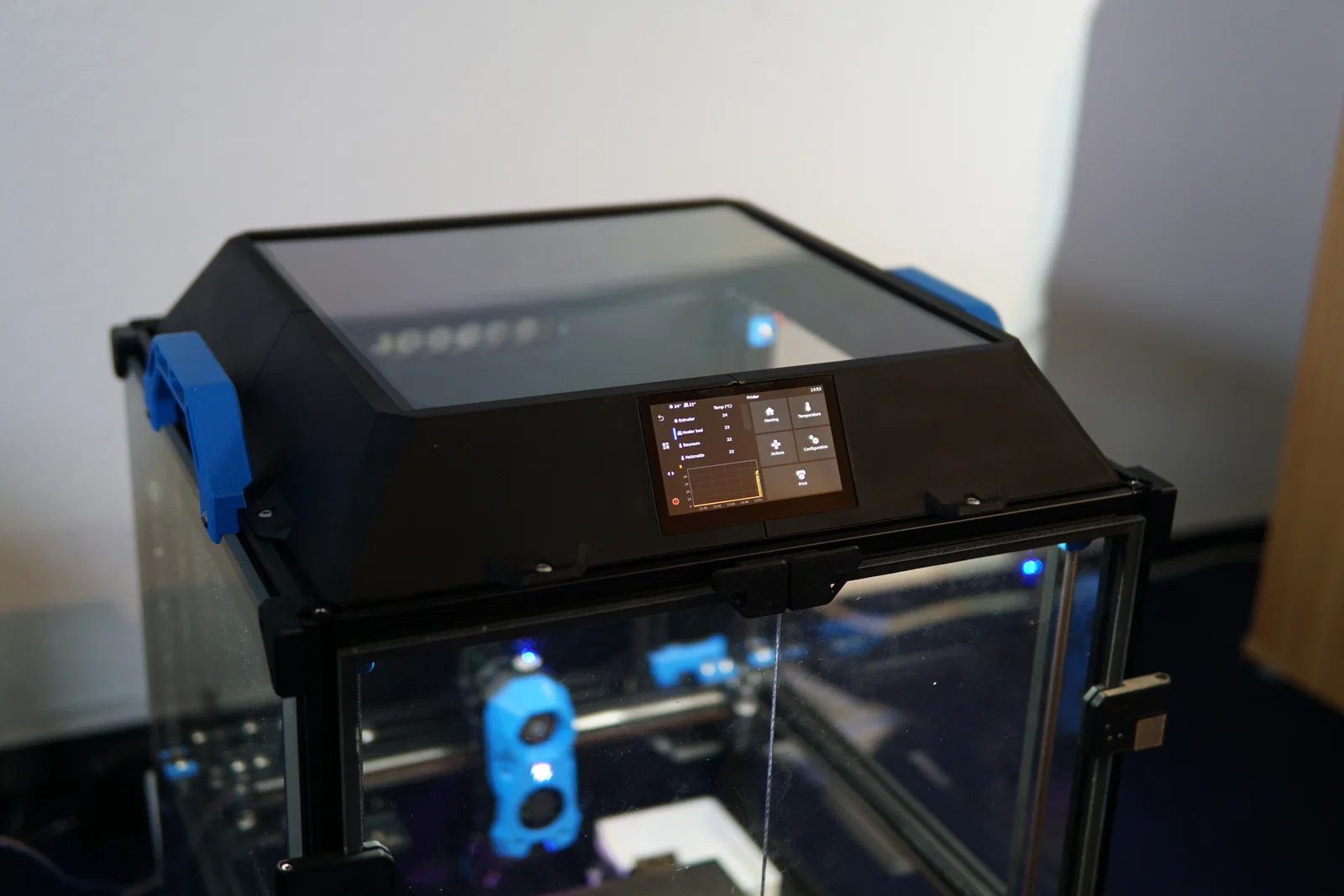

• tích hợp touchscreen (nếu không muốn thì in phần rear left 4 lần cũng được)
• có lỗ cho nam châm 6x3mm để giữ tấm panel
• có lỗ gắn thread inserts ở phía dưới để bắt thêm đồ “xịn”
• in được ngay trên chính cái máy sẽ lắp vào
• nhìn “stealth” (một chút)

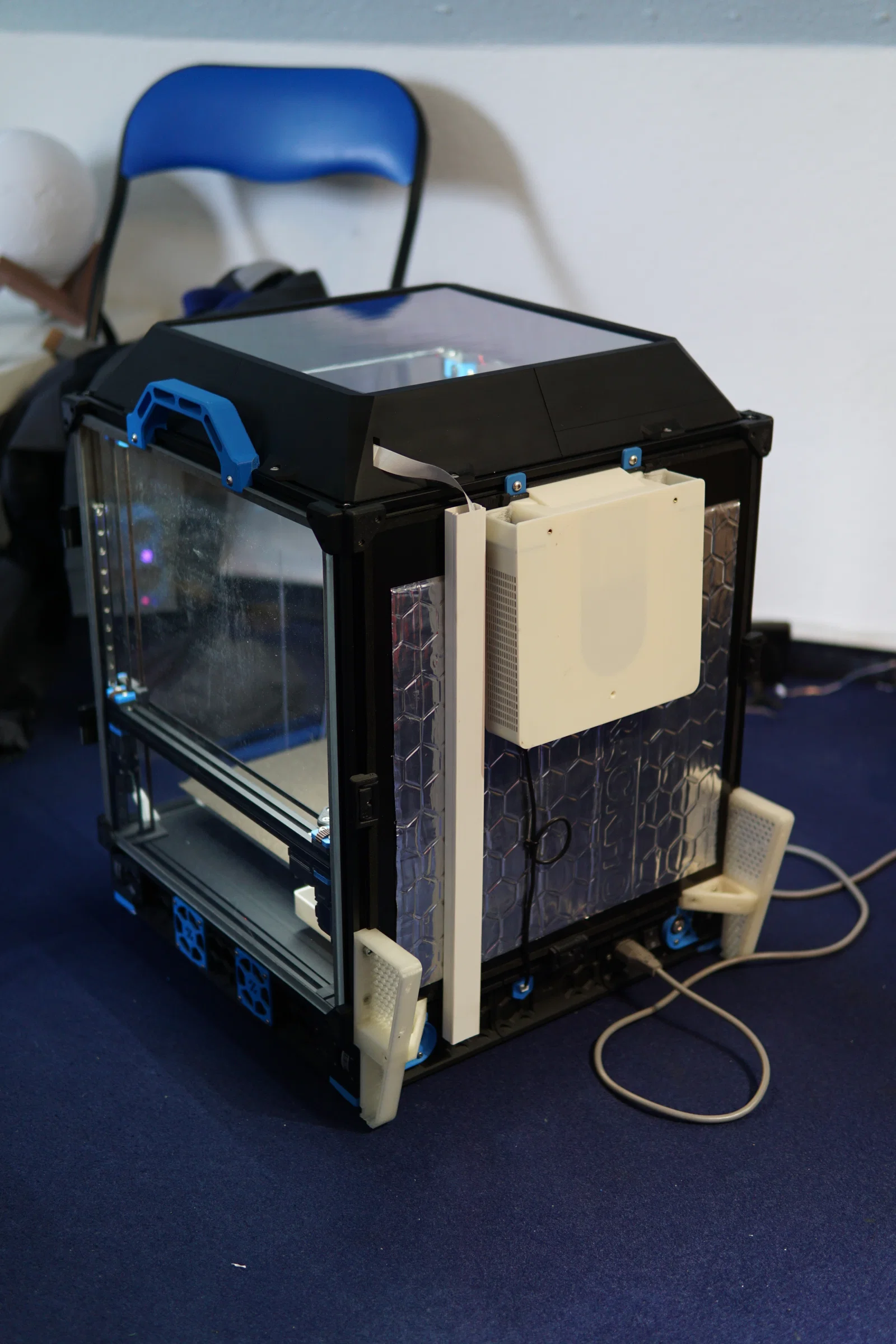

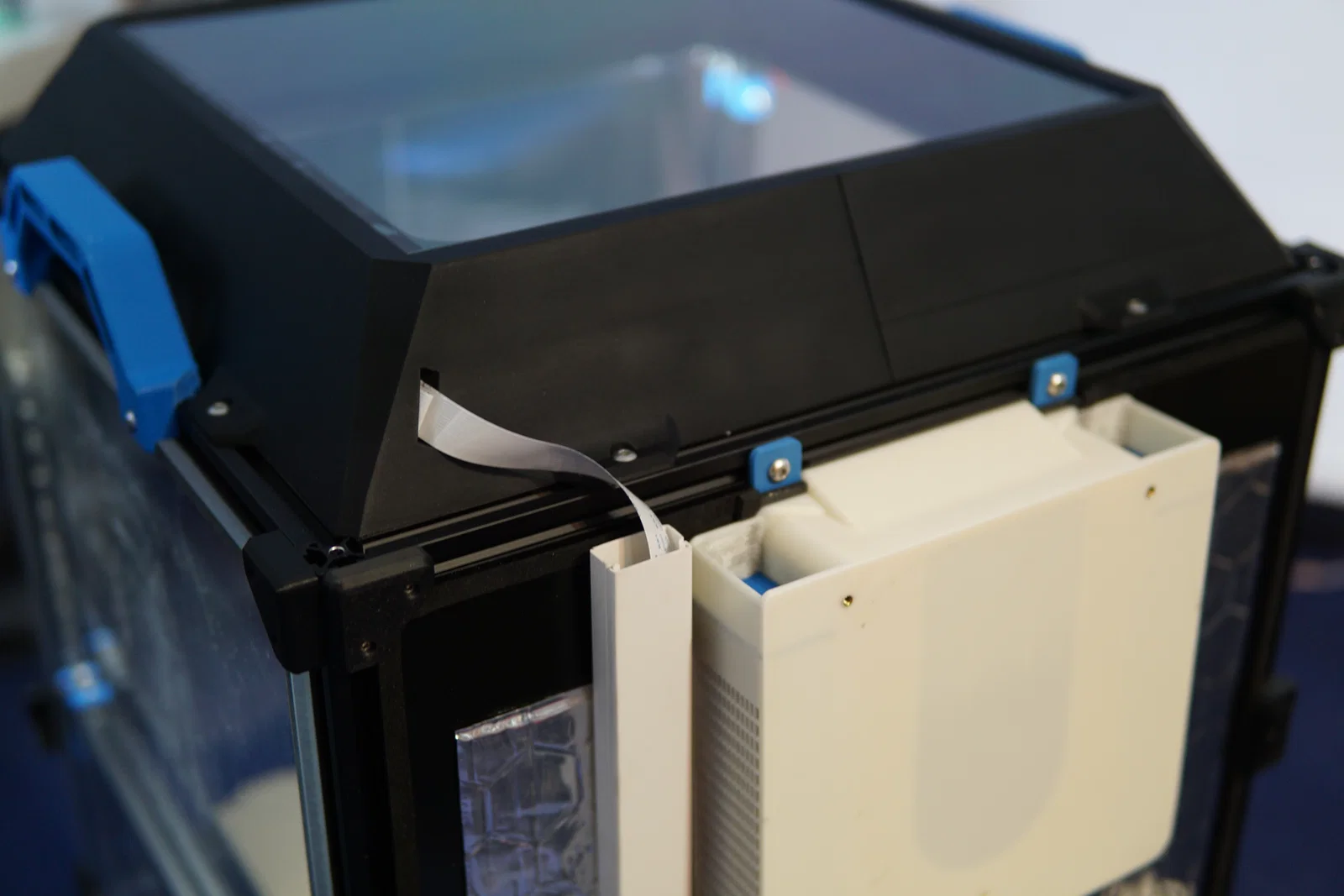

• có sẵn rãnh đi ribbon cable

BOM:

• touchscreen Waveshare 4.3"
• 8x M5x8 BHCS
• 8x M5 roll-in-nuts hoặc T-nuts
• 16x M3 Thread inserts
• 16x long đền M3
• 16x M3x10 BHCS
• 4x vít M2,5x8 (cho màn hình)
• 2x chốt định vị 5x18 (dowel pin)
• tấm acrylic 330x330x5mm
• ~1kg filament (PLA)
• băng keo mút (foam tape)
