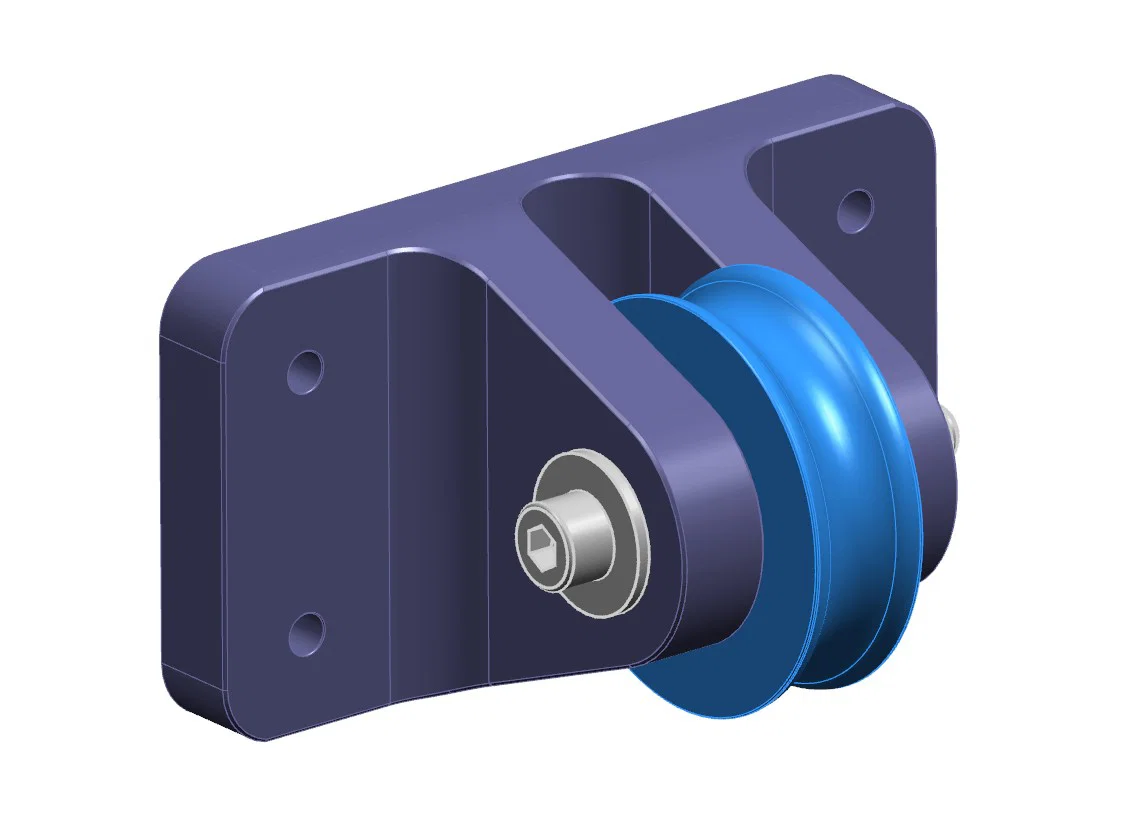

Pulley ngang (horizontal) | Umlenkrolle horizontal
Mẫu pulley ngang (Umlenkrolle horizontal) dùng làm puly đổi hướng dây, ví dụ cho hệ flaschenzug. Lắp ráp với 2 ball bearing 6201, screw M8x65, washer ISO 7093 8mm và nut M8; có 4 lỗ bắt Ø6.2 mm.
Mô tả
Để lắp ráp cần: 2x ball bearing 6201, 1 con screw M8x65, 2 washer ISO 7093 - 8mm và 1 đai ốc (nut) M8. Ống lót (sleeve) được làm dài hơn một chút so với bề rộng của phần tựa bearing, để khi siết screw thì lực kẹp nằm trên sleeve và không làm kẹt/khóa bearing.
Có 4 lỗ đường kính 6.2 mm để bắt cố định.
Für den Zusammenbau werden 2x Kugellager 6201, eine Schraube M8x65, zwei Unterlegscheiben ISO 7093 - 8mm und eine M8 Mutter benötigt. Die Hülse ist etwas länger als die Breite der Lagersitze, damit die Schraube auf die Hülse spannt und nicht die Lager blockiert werden.
Für die Befestigung gibt es 4 Bohrungen mit einem Durchmesser von 6,2 mm.
Links to the products (affiliate links) / Links zu den Produkten (Affiliate-Links):
ball bearing / Kugellager - https://amzn.to/4fANoKN
screw / Schraube M8x65 - https://amzn.to/4dw9Za5
washer / Unterlegscheibe - 8mm - https://amzn.to/3LZcAwN
nut / Mutter - M8 - https://amzn.to/3WBQZQ5
