Puly dọc (Pulley vertical | Umlenkrolle vertikal)

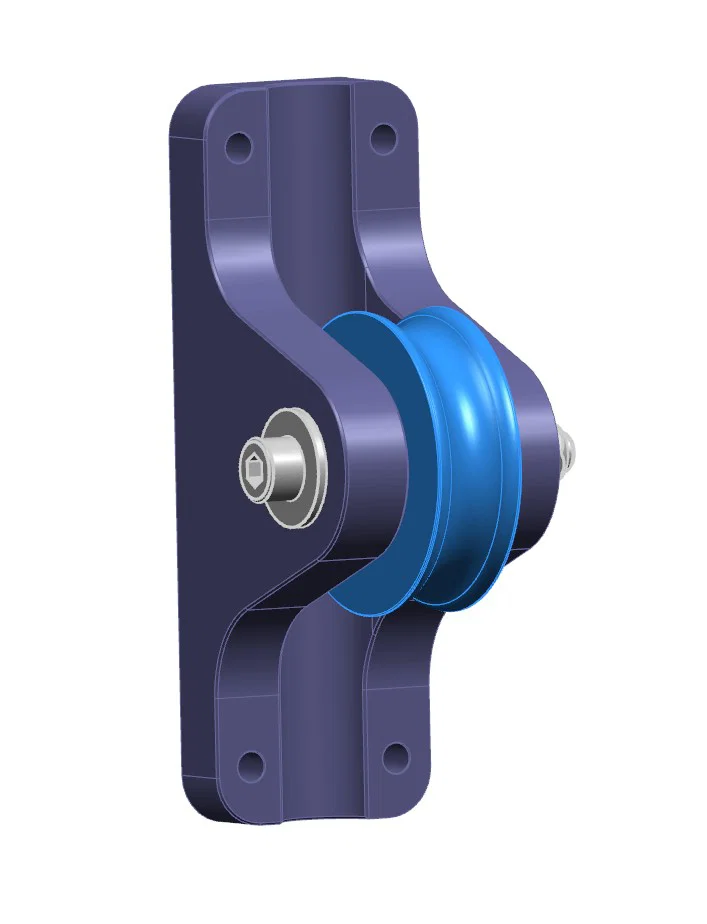

Mẫu puly dọc (Umlenkrolle vertikal) dùng để đổi hướng dây, ví dụ trong hệ ròng rọc/flaschenzug. Cần 2 vòng bi 6201, screw M8x65, 2 washer ISO 7093 8mm và nut M8; có 4 lỗ bắt 6,2 mm.
Mô tả
Để lắp ráp, cần: 2x ball bearing 6201, 1 con screw M8x65, 2 washer ISO 7093 - 8mm và 1 nut M8. Ống lót (sleeve) được làm hơi dài hơn bề rộng của các bệ đặt vòng bi (bearing seats) để khi siết, con screw sẽ kẹp lên ống lót và không làm kẹt/khóa vòng bi.
Có 4 lỗ đường kính 6,2 mm để bắt cố định.
Links to the products (affiliate links) / Links zu den Produkten (Affiliate-Links):
ball bearing / Kugellager - https://amzn.to/4fANoKN
screw / Schraube M8x65 - https://amzn.to/4dw9Za5
washer / Unterlegscheibe - 8mm - https://amzn.to/3LZcAwN
nut / Mutter - M8 - https://amzn.to/3WBQZQ5
